移动彩铃业务系统
2003/09/03
1.1 业务描述
个性化回铃音业务也称为Coloring Ring Back Tone业务（简称CRBT），是由业务用户为可能呼叫自己移动电话的主叫用户设定的一种个性化服务。
业务用户可以针对不同的来话主叫（亲朋好友，商业客户）设置各种各样的电话回铃音乐、个性化问候语、广告词、用户自己录制的留言等，这样，在一次电话呼叫发起过程中，被叫用户摘机应答前，主叫侧的电话用户听到的就不再是单调的"嘟…嘟…"的断续提示音，而是被叫业务用户已经定制好的个性化的回铃音。
1.2 系统解决方案
业务支撑平台和网络承载平台是实现CRBT业务的两个必须条件，多彩铃音业务支撑平台是移动用户、ICP与移动网络之间的桥梁，通过多彩铃音业务支撑平台的业务管理功能使移动用户的业务需求得到实现，使ICP的权益得到保障；多彩铃音网络支撑平台实际上是业务的执行者，利用移动的网络把业务支撑平台的业务信息转化为生产力，为移动用户最终实现多彩回铃音的业务。新太科技关于CRBT业务有一整套的解决方案。
新太科技对CRBT业务网络支撑平台有两种解决方案，一种是基于智能网独立智能外设方案，另一种是基于GSM网络的智能平台方案。

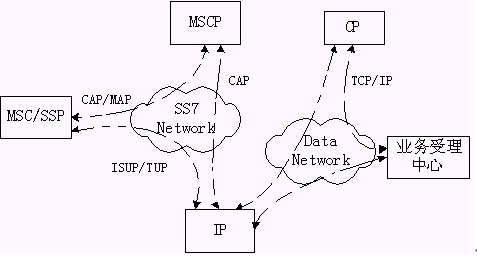

1.2.1 智能网解决方案
移动目前已建立了完善的智能网络，MSC均已升级为SSP，具备了智能业务汇接、触发的功能，因此，在这种方案中只需增加新太公司智能网产品（Suntek IN2）的MSCP和IP即可，前者是智能网体系中的业务控制设备，用于实现智能业务的业务逻辑，包括业务呼叫控制和业务数据维护功能；后者是智能网独立外设，用于为个性化回铃音用户提供语音（回铃音）、以及业务管理等功能。
·MSCP和MSC/SSP之间的接口：采用CAP/MAP协议
·MSCP与IP之间的接口：采用CAP通信协议
·MSC/SSP与IP之间的接口：采用No.7 ISUP信令进行通信
·系统与CP之间的接口
系统提供远程的业务管理接口，CP可以为用户提供音乐资料（包括广告词），并维护用户的私有音乐资料库。系统与CP之间可以采用DDN、X.25、TCP/IP等协议。
·与业务受理中心之间的接口
业务受理中心需要向系统传送用户的开户消户及业务变更信息，系统籍此进行用户有效性判断,之间的通信方式可以采用DDN/X.25或者TCP/IP。

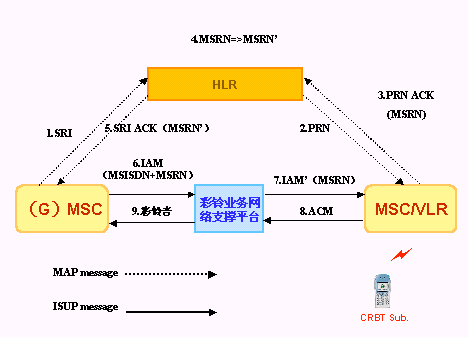

1.2.2 智能CTI平台解决方案
此种方案需要改造MSC交换机，使其支持彩铃业务，在HLR中需要对那些开通多彩铃音业务的用户增加业务属性，并对其进行标记。

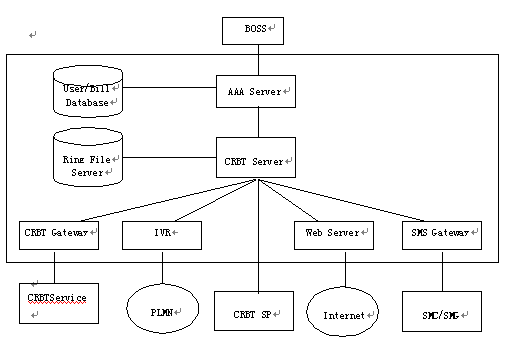

1.2.3 业务支撑平台解决方案
内部模块说明：
·CRBT Server
负责对业务数据和铃声数据的管理，为不同的接入方式提供统一的服务接口。
·CRBT Gateway
和移动网络中实现CRBT的交换系统或智能网进行接口，如图中的CRBTService。
·IVR
通过自动语音方式用户提供业务定制管理服务。并可提供语音导航到人工坐席
·Web Server
通过Internet进行远程系统管理。
·SMS Gateway
接入SMC/SMG，通过短消息方式为用户提供业务定制管理服务。并提供业务定制后的短消息确认。
·AAA Server
负责系统的计费统计、用户管理，提供对BOSS的接口。
外部模块说明：
·CRBT Service：
移动已实现的CRBT业务的网络支撑系统。
·CRBT SP App Server
CRBT服务提供商的应用系统，通过访问CRBT Server对SP（含SP管辖的用户）的业务数据进行管理。
·SMC/SMG
移动短消息中心/短消息网关
1.3 业务支撑平台功能
·个人用户业务功能
业务申请/变更
业务设置
电话本管理
回铃音管理
授权认证
·企业用户业务功能
业务申请/变更
业务设置
电话本管理
回铃音管理
授权认证
·服务提供商业务功能
回铃音数据管理
用户定制回铃音
业务运营统计
授权认证
·系统管理者业务功能
用户管理
SP管理
回铃音数据管理
业务统计
业务计费
新太科技公司供稿 CTI论坛编辑
