东进技术DN系列产品手册
2002/04/03
DN系列产品简介
DN系列产品是东进技术适应国际市场需求,推出的新一代语音系列产品。它的投放奠定了东进技术在语音产品市场上的国际领先地位。
结构全新的DN系列产品,采用新软件开发包---NADK(New Architecture Development Kits),兼容Intel-Dialogic板卡应用程序接口,满足客户的不同需要,提供性价比更高的选择,是东进产品历程上的里程牌。
DN系列几大特性
一、采用新的开发架构体系NADK,真正支持多线程和事件驱动,提供种编程模式。兼容Dialogic应用程序接口,而且执行效率比Dialogic语音卡更高。
二、提供标准的PCI或Compact PCI接口,大幅提高了应用系统的密度和稳定性。
三、采用国际标准CT-Bus总线结构,支持H.100标准 (CT-BUS FOR PCI)和H.110标准(CT-BUS FOR Compact
PCI),提供4096路交换能力。
四、采用DSP数字信号处理器,提供每秒上亿条指令执行速度,具有卓越的语音处理能力。
DN 系列软件环境:
东进DN系列语音卡与Dialogic对应产品兼容
通过NADK开发包,基于Dialogic板卡应用系统,在不变动应用程序源代码的基础上重新编译连接,可直接移植到东进DN系列硬件平台上。
Dialogic产品 |
东进对应兼容产品 |
描述 |
D/300SC-E1 |
D320N |
30路数字中继语音卡 |
DTI/300SC |
30路数字中继接口卡 |
|
DTI/301SC |
30路数字中继接口卡 |
|
D/300SC-2E1 |
D640N |
60路数字中继语音卡 |
D/600SC-2E1 |
60路数字中继语音卡 |
|
D/160SC-LS |
D160AN-16T |
16路模拟语音卡 |
D/41ESC,D/41EPCI |
D160AN -4T |
4线模拟中继语音卡 4线模拟中继语音卡 |
D/41H |
||
D/21H |
D160AN-2T |
2线模拟中继语音卡 |
D/80SC,D/80PCI |
D160AN |
8路语音资源卡 |
D/160SC |
16路语音资源卡 |
|
D/240SC |
24路语音资源卡 |
|
D/320SC,D/320PCI |
32路语音资源卡 |
|
MSI/80SC-R |
D160AN -8U |
8线座席接口卡 |
MSI/160SC-R |
D160AN -16U |
16线座席接口卡 |
MSI/240SC-R |
24线座席接口卡 |
怎么把基于Dialogic卡的应用程序转换到基于DN系列构建的平台上?
1.打开VC工程,将Dialogic的导入库(*.lib)文件从工程内删除。
2.加入NADK 对应的导入库文件。
3.重新编译应用程序。

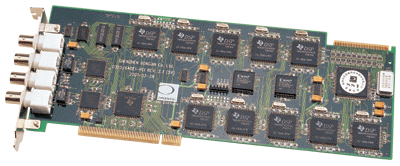

D640N 一号信令/数字一号信令数字中继语音卡
D640N 数字中继卡语音卡提供60路语音处理能力,2E1(PCM)数字中继接口,支持一号信令(SS1)和数字一号信令(DSS1)。卡上备有10片功能强大的数字信号处理器,配合高性能DSP算法,可以达到每秒十亿条的指令执行速率,确保实时、高效地处理多个语音通道的多个任务。
D640N采用国际标准的CT-BUS总线,能将符合H.100标准的东进传真、座席、IP资源卡和语音合成产品集成在一个系统内,支持机间互联,构造高密度、分布式的大型系统。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。
。卡上集成2E1(PCM)数字中继接口,60路中继通道处理能力。
。DSP处理能力达1000 MIPS。
。精确检测任意单/双音频音,准确识别挂机信号音能力,支持按键打断录放音。
。识别Fax、Modem以及其他特种信号音。
。先进的DSP算法支持多种语音速率和语音压缩格式,如24Kbps、32Kbps 的ADPCM/ ADPCM编码的WAV格式,48Kbps、64Kbps
A律PCM/A律PCM编码的WAV格式.
。支持在不同通道上的文件和内存录、放音,
。同一计算机中多块卡共用一个IRQ,便于用户扩容。
。单机支持16片,通过机间互联,提供4096路无阻塞直接交换能力。
。PCI接口,支持即插即用(PnP)。

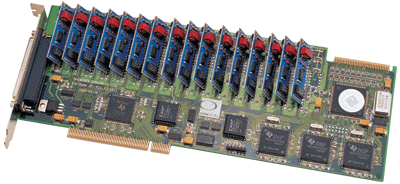

D160AN-16T 16线模拟中继语音卡
D160AN-16T 16线模拟中继语音卡可直接与模拟电话线路相连,单卡提供16路语音处理通道。卡上备有3片数字信号处理器,运行先进的DSP算法,可准确可靠地收发多语音通道的DTMF信号音,精确地检测信号音和极性反转,识别用户摘挂机。
D160AN-16T采用国际标准的CT-BUS总线,能将符合H.100标准的东进传真、座席、IP资源卡和语音合成产品集成在一个系统内,支持机间互联,适合构造高密度、分布式的大型应用系统。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。
。单板提供16个独立的,可并行处理的话音通道。
。DSP处理能力达300 MIPS。
。精确检测极性反转,支持DTMF及FSK两种主叫识别模式。
。先进的DSP算法支持多种语音速率和语音压缩格式,如24Kbps、32Kbps 的ADPCM/ ADPCM编码的WAV格式,48Kbps、64Kbps
A律PCM/A律PCM编码的WAV格式.
。支持在不同通道上的文件和内存录、放音,
。同一计算机中多块卡共用一个IRQ,便于用户扩容。
。单机支持16片,通过机间互联,提供4096路无阻塞直接交换能力。
。PCI接口,支持即插即用(PnP)。

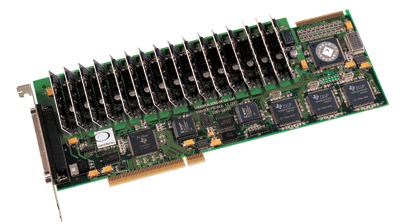

D160A N- 16U 16 线人工座席卡
D160AN-16U 16 线人工座席卡可以连接16部模拟电话机、座席耳机或其他模拟电话线路设备(如调制解调器、传真机等),提供座席电话铃流源,具有内在的数字交换功能。
D160AN-16U采用标准的CT-BUS总线,能与符合H.100标准的DN中继接口 语音卡配合使用,提供座席资源。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。

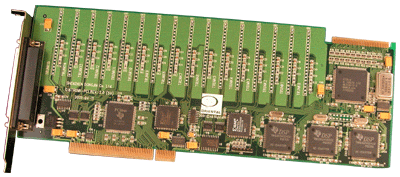

D160AN 16线语音资源卡
D160AN 16线语音资源卡提供16路的语音数字通道,通过CT-BUS总线与模拟中继、数字中继等网络接口卡相连,实现语音资源共享,适合构造低成本的大型应用系统。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。
。单板提供16路的语音处理能力,通过CT-BUS总线与其他网络接口卡相连,实现资源共享。
。提供构造高密度、多节点系统的低成本方案。
。DSP处理能力达300MIPS处理能力
。精确检测任意单/双音频音、识别挂机信号音能力。
。准确可靠的DTMF检测,支持按键打断录放音。
。识别Fax/Modem以及其他特种信号音。
。高性能DSP算法支持在不同通道上的文件和内存录、放音,可支持多种语音速率和语音压缩格式,如24Kbps、32Kbps 的ADPCM/
ADPCM编码的WAV格式,48Kbps、64Kbps A律PCM/A律PCM编码的WAV格式.
。单机支持多卡应用,共用一个IRQ。
。PCI接口,支持即插即用(PnP)

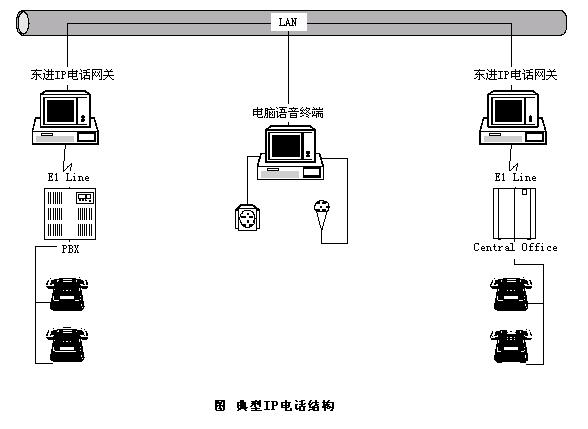

DP320N IP语音资源卡
DP320N IP语音资源卡在单个PCI槽中提供32个VoIP分组数据流端口,支持标准的IP电话协议族H.323。
DP320N采用国际标准的CT-BUS总线接口,利于与符合H.100标准的DN语音板卡集成,可将PSTN接口管理、信令处理、IVR、语音编码等功能有机地组合,提供灵活、高性能的IP电话解决方案,方便用户构建各种IP电话网关,提供IP电话增值服务。

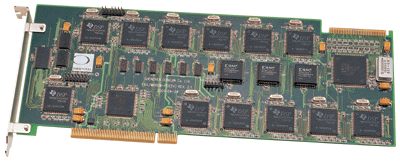

DCB960N 会议资源卡
DCB960N会议资源卡是基于数字信号处理技术的高性能会议卡,为系统开发商提供会议功能解决方案。DCB960N会议卡采用标准的CT-BUS总线,方便与DN系列数字中继卡连接,单卡提供96方的强大会议功能。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。
CompactPCI 产品

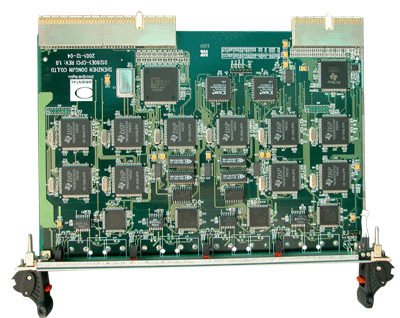

D1280NC 一号信令/数字一号信令数字中继语音卡
D1280N 数字中继卡语音卡提供128路语音处理能力,4E1(PCM)数字中继接口,支持一号信令(SS1)和数字一号信令(DSS1)。卡上备有10片功能强大的数字信号处理器,运行先进的DSP算法,可以达到每秒十亿条的指令执行速率,确保实时高效地处理多个语音通道的多个任务。
D640N采用标准CT-BUS总线,能将符合H.110标准的东进传真、座席、IP资源卡和语音合成产品集成在一个系统内,支持CompactPCI接口,适合构造运营级、稳定可靠的高密度大型应用系统。
NADK软件开发包兼容Dialogic应用程序接口(API)。
。4E1(PCM)数字中继接口,120路中继通道处理能力。
。DSP处理能力达1000 MIPS。
。精确检测任意单/双音频音、识别挂机信号音能力。
。准确的DTMF检测,支持按键打断录放音。
。识别Fax/Modem以及其他特种信号音。
。先进的DSP算法支持多种语音速率和语音压缩格式,如24Kbps、32Kbps 的ADPCM/ ADPCM编码的WAV格式,48Kbps、64Kbps
A律PCM/A律PCM编码的WAV格式.
。支持在不同通道上的文件和内存录、放音。
。同一计算机中多块卡共用一个IRQ,便于用户扩容。
。热插拨,系统稳定性达到99.99%。

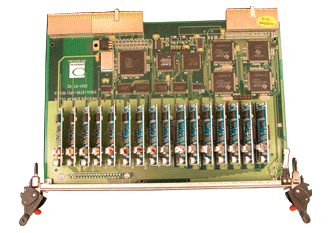

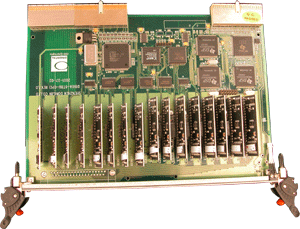

D160ANC-16T 16线模拟中继语音卡
D160ANC-16T 16线模拟中继语音卡可直接与模拟电话线路相连,单卡提供16路语音处理通道。卡上配有3片数字信号处理器,运行先进的DSP算法,可准确地收发多语音通道的DTMF信号音,精确地检测极性反转功能,识别用户摘挂机。
D160ANC-16T采用国际标准的CT-BUS总线,能与符合H.110标准的东进传真、座席位、IP等资源卡和语音合成产品集成在一个系统内。支持Compact
PCI接口,适合构造运营级、稳定可靠的高密度大型应用系统。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。
D160ANC- 16U 16 线人工座席卡
D160ANC-16U 16 线人工座席卡可以连接16部模拟电话机、座席耳机或其他模拟电话线路设备(如调制解调器、传真机等),提供座席电话铃流源,具有内在的数字交换功能。
D160ANC-16U采用标准的CT-BUS总线,与符合H.110标准的DN中继接口语音卡配合使用,提供座席资源。
配合NADK软件开发包,能够兼容Dialogic应用程序接口(API)。

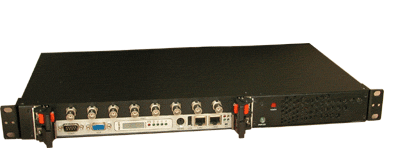

七号信令网关DSIU7200C
东进7号信令网关是通过TCP/IP LAN向一组分布式应用平台提供七号信令的网络接口设备,为通信网上的多种增值服务系统提供七号信令网络平台。
基于CompactPCI 总线的服务器架构,具有极高的可维护性、稳定性,可提供两条七号信令链路处理能力,支持4096话路的七号信令的消息传送部分(MTP)和用户部分(ISUP、NUP、SCCP、TCAP和MAP)功能。
。符合CCITT及中国七号信令标准,可用作SP或STP,支持CCITT的24位统一编码,同时支持14位编码格式。
。单机提供两个互为备份的链路,自动倒换倒回。
。支持128个语音处理节点配置
。具有控制4096路语音通道能力
。网关与节点之间采用可靠的TCP/IP通信协议
。支持多网关应用方式
|
D系列 |
DN系列 |
|||||||||||||
PC总线 |
ISA |
PCI |
PCI |
CompactPCI |
|||||||||||
数 继接口 |
一号信令 |
D320 SS1 ISA |
D320 |
D320N |
|||||||||||
D640 SS1 ISA |
D640 |
D640N |
|||||||||||||
D1280 |
D1280NC |
||||||||||||||
七号信令 |
D320 SS7 ISA |
D327 |
|||||||||||||
D640 SS7 ISA |
D647 |
||||||||||||||
D1287 |
|||||||||||||||
ISDN PRI |
D320 DSS1 ISA |
D321 |
D320N |
||||||||||||
D640 DSS1 ISA |
D641 |
D640N |
|||||||||||||
D1281 |
D1280Nc |
||||||||||||||
模拟中继接口 |
D160A—4/8/16T ISA (4/8/16线) |
D160A—4/8/16T (4/8/16线) |
D160AN—4/8/16T (4/8/16线) |
D160ANc—16T |
|||||||||||
模拟中继+座席 |
D160A-8T8U ISA (可灵活配置) |
D160A-8T8U (可灵活配置) |
|||||||||||||
座席资源卡 |
D160A—4/8/16U ISA (4/8/16线) |
D160A—4/8/16U (4/8/16线) |
D160AN—4/8/16U (4/8/16线) |
D160ANc—16U (16线) |
|||||||||||
传真资源卡 |
D080FISA(4/8线) |
D080F (4/8线) |
|||||||||||||
DF-12(12线) |
|||||||||||||||
DF-24( 24线) |
|||||||||||||||
传真/MODEM |
|||||||||||||||
MODEM资源卡 |
DM-8( 8线) |
||||||||||||||
DM-16(16线) |
|||||||||||||||
语音资源卡 |
D160AN 16线 |
||||||||||||||
会议资源卡 |
语音卡内置 |
语音卡内置 |
DCB960N |
||||||||||||
语音合成卡 |
D160A-TTS ISA |
D160A-TTS P |
|||||||||||||
录音卡 |
D080D (8线) |
||||||||||||||
IP资源卡 |
DP320N 30线 |
||||||||||||||
DP160N 16线 |
|||||||||||||||
过机卡 |
DCTx160 |
||||||||||||||
语音合成软件 |
TTS2.0 (IBM产品) |
||||||||||||||
七号信令网关 |
DSIU7100 单链路网关 |
||||||||||||||
DSIU7200/DSIU7200C双链路网关 |
东进技术公司供稿 CTI论坛编辑
