东进技术七号信令解决方案

2002/08/26

一东进七号信令产品

1.概述
。。东进技术提供一系列SS7产品，包括：D327/647/1287 PCI语音卡和DSIU7100，DSIU7200，DSIU7200c七号信令网关等产品，支持用户不同规模系统的要求。

。。7号信令语音卡提供1-4 E1数字中继接口、60-120路语音资源；提供了1-2个7号信令链路的处理能力，单机可以支持16E1的处理能力。

。。七号信令网关(SIU)能够将SS7的各层协议转化为TCP/IP格式，向用户提供方便的标准接口，来控制和管理CTI应用平台。

。。这些产品与东进技术广泛的基于CT-Bus总线CT硬件和软件产品集成在一起，从而实现支持7号信令的高复杂度的CT系统，应用于有线和无线的电信网络中。这些方案也适用于开发建立AIN环境下的增值业务平台，业务节点和智能外设等等。

2.七号信令语音卡

。。东进七号信令语音卡是D系列语音卡产品中的重要成员，包括PCI和ISA两种接口，单卡可以处理30-120数字中继，提供60-120语音资源，能够为7号信令CTI系统提供一体化解决方案。

。。D327/647/1287 PCI采用H.100（CT-Bus for PCI）标准和PCI接口总线，全球领先的DSP数字处理算法，集30/60/120路语音处理，E1/双E1/4E1（PCM）数字中继接口于一体，支持七号信令（SS7）。

。。性能特点：

。E1/双E1/4E1数字中继接口，提供30/60/120路中继通道处理能力。
。单板完成一或两个信道信令、30/60/120路DTMF 收发，数字录放音及压缩。
。多达10个TMS320C54 数字信号处理器，独立的高速SDRAM，处理能力高达
1000 MIPS，实现高性能的信号处理算法，完成所有的电话语音信号处理、DTMF
收发、及数字录音，压缩及回放。
。标准H.100接口。单机多达16片，960中继通道；支持机间互联，提供高达4096
路无阻塞直接交换能力。
。语音编码为标准A律PCM，压缩方法为ADPCM，可软件设置。
。完全按照《CCITT 七号信令技术规程》和GF001-9001《中国国内电话网No.7 信号
方式技术规范》设计，提供七号信令的第一，二，三级MTP及第四级TUP、SCCP、
ISUP功能，支持24位和14位地址编码。
。单板完成一个或两个七号信令链路的处理。
。支持与东进公司一号信令以及数字一号信令产品的共用方式。
。内置会议功能，无需附加会议卡，支持2个32方电话会议以及均衡的多方会议录音。
。支持即插即用（PnP），无任何硬件跳线设置，安装简单。
。识别Fax/Modem以及其他特种信号音。
。回声消除和内存录音功能，支持语音识别等应用。

3.七号信令网关

。。7号信令网关是通过TCP/IP LAN向一组分布式应用平台提供七号信令的网络接口设备，实现七号信令的消息传送部分(MTP)和一系列用户部分(ISUP、NUP、SCCP、TCAP和MAP)。为下述应用系统提供7号信令解决方案：

大容量语音传真信箱系统
声讯系统
寻呼系统
电信特服汇接中心
新业务中心
呼叫中心(Call Center)
统一消息平台（Unified Message）
智能网（IN）
IP电话网关
。。7号信令网关支持多条SS7信令链路。7号信令网关能够检测出携带SS7信令消息的时隙，加以处理，通过TCP/IP输出到LAN上。相似地，7号信令网关从TCP/IP LAN接收命令，转换为SS7信令后送到网络中去。PCM中其他的时隙是话路时隙，则经过另一个PCM接口输出到语音系统中。

。。东进7号信令网关系列产品包括DSIU7100和DSIU7200/DSIU7200c。前者支持1个链路，后者支持2个链路。其中DSIU7200c基于Compact PCI服务器，其稳定性达到电信运营标准。
。。DSIU7100单链路网关能够处理一条7号信令链路，可以支持4096话路，为通信网上的多种增值服务系统提供七号信令网络平台，使其具有七号信令接口。其突出特点是――两个DSIU7100可以成对配置，共用同一个信令点码。这种配置是完全的冗余方案。正常操作时，信令是由两个DSIU7100负荷分担的，一旦某个DSIU7100发生故障，则故障网关上的业务会由另一个DSIU7100来接管。
。。DSIU7200、DSIU7200c双链路网关在一台机器上提供了两条7号信令链路处理能力，可以支持4096话路，为通信网上的多种增值服务系统提供七号信令网络平台，使其具有七号信令接口。正常操作时，信令是由两个链路负荷分担的，一旦某个链路发生故障，则故障链路上的业务会由另一条链路来接管。

。。性能特点：
。。符合CCITT及中国七号信令标准，可用作SP，支持CCITT的24位统一编码，同时支持14位编码格式。

支持多达128个语音处理节点配置
控制多达4096路语音通道
网关与节点之间采用可靠的TCP/IP通信协议
支持多网关应用方式

。。网络接口：
2/4个E1接口，75Ω/120Ω阻抗可选
一个10/100M以太网（LAN）接口(RJ-45)

二 7号信令语音卡解决方案

。。与其他厂商的产品不同，东进的7号信令语音卡能够在一块卡上实现7号信令处理、语音处理、DTMF收发，会议等强大的功能，是实现支持7号信令的CTI系统的性价比最高的解决方案。

1.七号信令语音卡的配置

7号信令语音卡上配置D160A-TTS实现TTS功能。
7号信令语音卡上配置D080F实现传真功能。
7号信令语音卡上配置D160A实现座席功能。

2.七号信令语音卡与其他产品的共用方式

。。7号信令语音卡支持在一台机器里面与一号信令语音卡/数字一号信令语音卡的共用方式，应用于需要信令转接的电信系统。如下图所示：

。。7号信令语音卡支持在一台机器里面与模拟中继语音卡D160A PCI的共用方式，实现数模混合接入。如下图所示

3.应用举例

银行卡打电话，IP通天下。

三七号信令网关解决方案

1.七号信令网关的配置

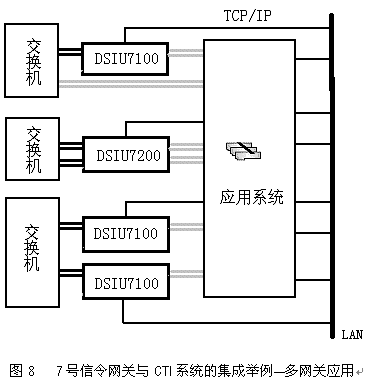

。。我们以7号信令网关的单机单链路、单机双链路、双机双链路、多网关应用为例介绍如何配置东进7号信令网关，为CTI系统提供高性价比的7号信令解决方案。

2.软件开发包

。。软件开发包供用户开发基于SS7信令系统的CTI应用系统。开发包提供一组C++的API，在7号信令网关与LAN中的其他计算机之间实现通信和控制。

。。这些API对不同用户部分是一致的，允许用户的应用同时支持多个用户部分协议，而无需改变原来的应用软件。

。。开发包可以用于Windows98、Win NT、Windows2000操作系统，支持东进语音卡、Dialogic语音卡和其他厂商的数字中继语音卡，并提供了相关的范例程序。

3.应用举例

。。某传呼台原有6个E1中继，采用Dialogic数字中继语音卡D/300SC E1平台，中国1号信令接入。近来因为传呼业务萎缩，欲转型做外包呼叫中心，许多新的业务功能需要7号信令支撑。寻呼台要求在最大限度保护现有投资的基础上寻找性价比高的7号信令解决方案。
某系统集成商在原有Dialogic语音平台的基础上，采用了两台东进7号信令网关DSIU7100升级该寻呼系统。

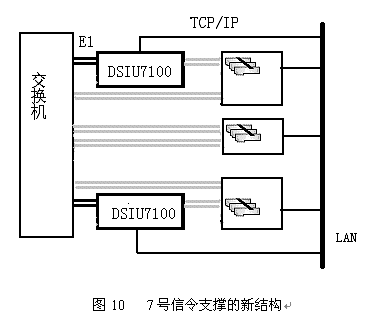

。。由于采用双机双链路的工作方式，两个网关同时工作，负荷分担式管理信令链路，提供冗余备份功能。当一条链路出现故障，网关系统则自动执行倒换功能，将出现故障的链路上的信令业务倒换另一条链路上，直到工作链路恢复正常，网关系统将信令业务倒回到原来的链路上，保证信令系统正常运行，为系统提供稳健的信令服务平台。网关和应用系统在不同的机器上运行工作，达到故障分离的目的，各子系统互不干涉，一个子系统出现故障，其它之系统仍能保持正常运行。系统稳定性显著提高，不仅提高了话路的利用效率，还提供了许多全新的功能。
原寻呼系统的结构图如下：
