通信智能告警器说明书
2001/10/15
※ 交换机、微波机、光端机等告警信号收集
※ 电源、UPS等告警信号收集
※ 机房温、湿度测量，超限告警
※ 主机声、光报警指示
※ 远端模块声、光报警指示
※ 自动传呼告警信息给机务人员BP机或电话报警
一. 产品简介
此产品不愧为机房管理人员的好帮手。它收集各种通信设备的告警信息，检测机房温度、湿度。一发现有异常情况便立即发出声光报警，同时让远端指示模块发出告警，另外还会自动将告警信息送到您腰间的BP机，即使您出门在外也随时洞悉机房异常情况。
本告警器可收集交换机、微波机、光端机等智能通信设备的告警信息；也可对机房电源、UPS等动力设备运行情况进行监视。
良好的机房温、湿度环境是确保通信设备正常工作和延长寿命的关键。本告警器实时检测机房温、湿度状况，如果超过设定的门限，便发出报警。有了它，机房管理维护人员便能随时洞悉机房的环境状况，知道什么时候该开增湿机、什么时候该开抽湿机；同时能及时知晓机房异常情况（如空调机坏了导致机房过热）及时处理，可使通信设备免受危害。
二. 功能说明
1 通信设备告警信号收集
本告警器后面板有两个告警输入接口，通过四蕊电话线与设备相连。一台主机可收集五种告警。连接距离可达5公里。
2 电源设备告警信号收集
电源、UPS设备的告警信号从告警器后面板告警输入接口输入，通过四蕊电话线相连。一台主机可收集五种告警。连接距离可达5公里。
3 机房温、湿度测量，超限报警
本告警器通过外接传感器测量机房温、湿度。测量值以数字形式直接显示在前面板上。当测量值超出预先设定的门限时，本机立即发出报警。门限值可通过前面板上按键来进行设定。传感器通过四蕊电话线与本机相连，连线距离可达3公里。
4 主机声、光报警指示
本告警器主机设有声、光告警指示。 当检测到告警时，前面板相应指示灯闪烁，并发出"嘟嘟"报警声。 当告警取消后，声、光报警也跟着停止。
5 远端模块声、光报警指示
远端模块可置于办公室，通过二蕊电话线与主机相连。当有告警发生时其指示灯闪烁，并发出"嘟嘟"声以示报警。当告警取消后，声光报警也跟着停止。远端报警属于可选项，可配多个，连接距离可达5公里。
6 自动传呼报警及电话报警
本告警器后面板有一个电话接口，可接交换机分机用户线或者外线。根据预先设定的工作模式，本机通过该接口发出自动传呼报警和电话报警。
自动传呼报警指当告警发生时，主机将告警信息的编码发送给预先设定号码的BP机，机务人员可从BP机上查到编码，从而得知告警信息。若为温、湿度超时告警则在信息编码后面附有温、湿度值。每一次告警主机将发出传呼两次，以保证可靠接收。
电话报警指当告警发生时，主机将拔通一个预先设定号码的分机（或外线电话），并发出"嘟嘟"的报警声，当对方摘机时，可从听筒听到报警声。
三. 接口定义与安装连接
1 手柄接口
接普通电话机手柄，用来监听主机的自动传呼报警或电话报警过程。
2 电话接口
接分机用户线或外线。连接方法与一般电话机连接相同。
3 远端指示模块接口
见下图，远端模块与告警主机通过二蕊电话线相连，连线距离可达5公里，连接不分极性，可正接或反接
4 通信设备、电源设备等告警接口

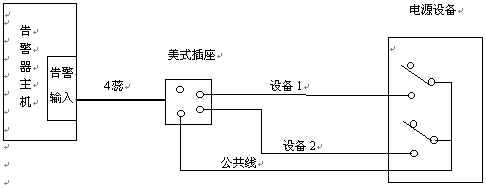

见上图，预留告警接口通过4蕊电话线连到美式插座，再与通信设备相连。其接口定义见图示。注意：告警器输入 定义为"闭合告警"，即输入线与公共线相连时，表示有告警。因此应与所连设备告警输出继电器的常开接点相连。
5 温、湿度传感器接口

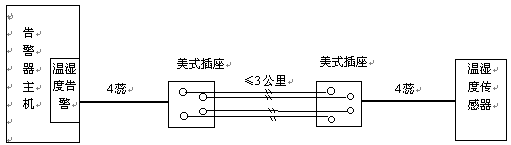

温、湿度传感器通过四蕊电话线与告警器主机相连。两者距离很近时，将传感器接线插入主机温、湿度告警接口即可。若距离不够长时，可按上图一对一的加长连线，连线距离可达3公里。
注：温、湿度传感器须置于机房内，连线的极性不能接反。
四. 参数设置
1 温、湿度告警门限设定
出厂前已作了初始设定，设定值为：
温度上限：30℃ 湿度上限：65%
温度下限：15℃ 湿度下限：40%
用户可根据实际需要进行设定，具体操作如下：
A） 温度门限设置：按"温度"键→闪烁显示温度下限值→输入新下限值→闪烁显示温度上限值→输入新上限值→返回原状态
B） 温度门限设置：按"湿度"键→闪烁显示湿度下限值→输入新下限值→闪烁显示湿度上限值→输入新上限值→返回原状态
注： 温度下限值不能小于25℃，上限值不能大于99℃ 湿度下限值不能小于50%，上限值不能大于100%
2 传呼号码或电话号码及延迟时间设定
A） 传呼报警工作模式：
设置方法：按"传呼"键→输入机身号→按"传呼"键→输入传呼号码1→按"传呼"键→输入延迟时间→输入传呼号码2→按"传呼"键→输入延迟时间→返回原状态。
注：延迟时间指传呼台接到电话到准备好接收信息之间的延迟。其设置范围1～9秒。
B） 电话报警工作模式 当延迟时间为0秒时，即为电话报警模式。
设置方法：同A）传呼报警工作模式，输入传呼号码时输入电话号码，在输入延迟时间时输入'0'。
注：按"测试"键可检测设置正确性。
C） 关闭报警：当输入的传呼号码为任意1位数字时，即关闭此报警。
3 测试键
测试键用来测试远端模块的连接和传呼告警或电话告警的设置。按测试键后，主机所有指示灯闪烁，并发出"嘟嘟"报警声，同时远端模块也发出声光报警。几秒钟后，停止上述闪烁和报警声，开始拔打电话，如果设置正确，则BP机将收到"n88"测试码(n为机身号)；若为电话报警模式，则指定的电话响铃，摘机可听到"嘟嘟"报警声。
五. 附录

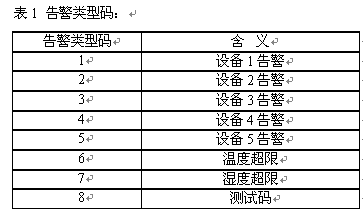

1 告警信息编码 若发生告警或告警关闭时，在BP机上会收到3位数字的代码信息，其它具含义如下：

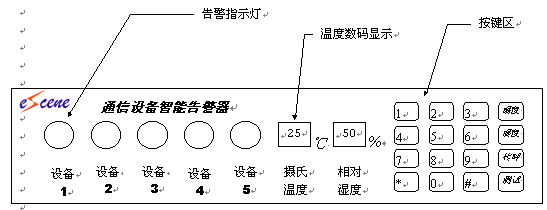

2 前面板示意图

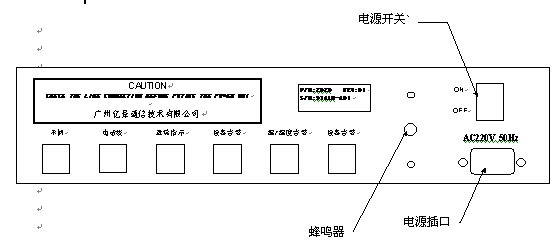

3 后面板示意图
广州亿景通信供稿 CTI论坛编辑
