新华人寿保险公司VoIP组网方案

2002/07/10

一：南京双电公司语音网关介绍

。。南京双电科技发展有限公司是由具有丰富管理经验的专业技术人员管理, 集合了一批高学历、有坚实专业基础知识的科技人才，致力于网络通信技术、无线通信技术、机电仪一体化技术和专用集成电路芯片设计技术的产品开发和销售的高科技公司。公司坚持以自主开发为主，在软件、硬件、专用芯片等技术开发方面，已建立和拥有一批自主知识产权的关键技术和产品。

。。EEGW、EEGK系列的产品是公司自主设计、研制的IP网络电话系统设备，基于因特网（Internet）或企业网（Intranet），方便与公共电话交换网（PSTN）或小交换机（PBX）相连组成通信网络，在IP（Internet Protocol）网上通过TCP/IP协议来实现话音、传真的实时传输， 即Voice over IP（简称VoIP）。这样得以充分发挥企业现有的数据网的作用。

。。语音网关一般设置于PSTN 和IP网络之间，或直接接普通电话单机，它对来自PSTN的时分话音或传真信息进行分组和压缩，并将分组转化为IP数据包传送到IP网络， 再通过路由器到达目的地及逆处理过程； 网络电话终端则直接挂在IP网络上即可处理话音业务。

。。我们的VoIP产品是解决分布地域广泛的集团或个人通信的新一代电话系统，其主要特点是：通用办公设备，安装简便，与国内同类产品相比性价比最优，通信容量可级联扩展，完全针对中国市场设计（适合不同类型的用户），设备裁减自如。我们对该系统产品拥有完全的自主知识产权，为系统的升级及技术的后续发展打下良好基础，并且可以针对用户的特殊需要进行改造。

。。EEGW 82XX（FXS接口）网关设备，它真正意义上解决了最后一公里数字化的问题，话音编码采用多种国际通用压缩技术，提供清晰流畅的语音品质。它采用当今最先进的VoIP技术， 是最新一代网络通讯产品。它不再需要计算机的支持而独立动作。EEGW 8202 和EEGW 8204网关采用国际通用标准ITU-T H.323协议栈，符合中国信息产业部《YD/T 1046-2000 IP电话网关设备互通技术规范》标准，可以和国内、国际主流VoIP厂商产品互连互通。网关利用现有的数据网络资源实现语音通信，提供2-4条线路，可以连接电话机或企业交换机。其网关组网简单，利用它可以采用IP-PBX方案替代传统的电路交换系统，减少两个异质网络IP网络与电话网络的重复基础建设投资。

。。EEGW 85XX（FXO接口）网关设备，它使得电路交换网络PSTN和包交换网络IP之间可以进行交互式操作。采用国际通用标准ITU-T H.323V2协议栈，符合中国信产部《YD/T 1046-2000 IP电话网关设备互通技术规范》标准，可以和国内、国际主流VoIP厂商产品互连互通。EEGW 85XX网关利用现有的IP网络资源实现语音通信，它提供4-6条线路可以连接PSTN网或企业交换机。它由于只需支付上网费而大幅度减少话费支出，这是实现企业总公司与分公司间、SOHO族异地间通讯的最经济方案，网关组网简单，利用它可以很方便地将原有的电路交换系统企业交换机或集团电话，无缝接入IP网络，实现扩大通信容量、节省办公开支。

二：VOIP组网方案

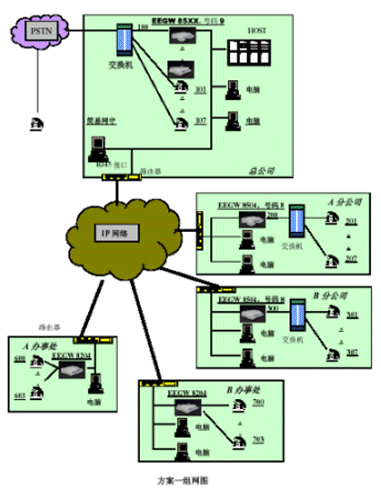

方案一组网图

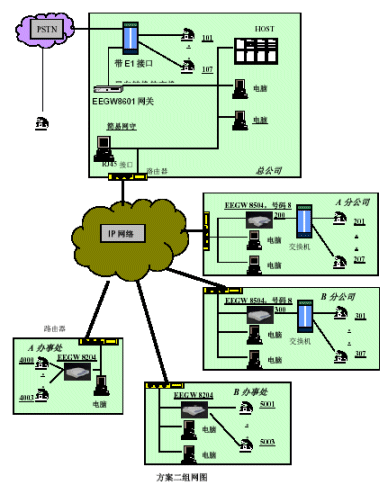

方案二组网图

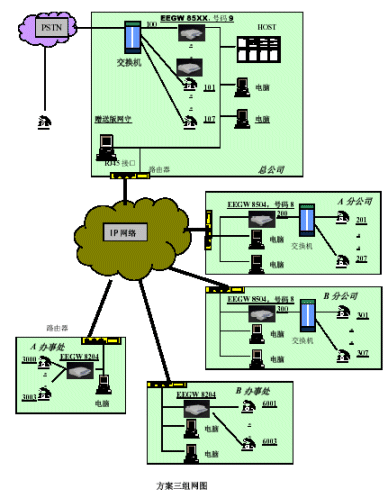

方案三组网图

三：组网方案说明：

。。该方案主要由EEGW8601E1网关、EEGW8204FXS网关、EEGW8504FXO网关组成，网关通过路由器连入企业的局域网，与其他在该局域网的网关建立通话。局域网中的电话可通过FXO或E1网关与PSTN市话相连接。网关通过RJ45线直接连接与局域网络中。

。。公司已有域网络不需要较大的改动，每个部门的小局域网通过RJ45线连接入路由器，由路由器接入联通提供的专用线路。部门与部门之间通过此专用线路互连，每个部门的路由器可作防火墙的使用。

方案一：
。。本方案有主要配置：总公司配备3台EEGW8504FXO网关、四个分公司分别配备1台EEGW8504FXO网关，四个办事处分别配备1台EEGW8204FXO网关。在总公司出可以安装EEGK8001简易网闸。

。。总公司的网关分别接入总公司的交换机的内线上，可以将这12根内线的号码定义为一组，例如：100。EEGW8504FXO网关的号码可以分别设置为0，1，2。

。。分公司的网关分别接入分公司的交换机的内线上，可以将这4根内线的号码定义为一组，例如：200，300。EEGW8504FXO网关的号码可以分别设置为3，4，5，6。

。。办事处的网关可以直接接入局域网，每个EEGW8204FXS网关可以接4路电话，可以安排其号码分别为：600、601、602、603等等。

。。总公司的的服务器上可以装有EEGK8001简易网闸，可以对公司内部的VoIP网关进行管理，包括电话号码的管理、通话权限的管理、密码机制以及保密等等。

拨号方式：

该系统内部之间互相拨打有几种方式：

1． 办事处之间：可以直接拨打对方IP电话的号码。如办事处1的IP电话600拨打办事处2的IP电话700，可以直接拨700，便可接通该电话。

2． 办事处到总公司：办事处的IP电话可以先拨打总公司的EEGW8504FXO网关上，并通过该网关拨通交换机分机。如办事处1的IP电话600拨打总公司101分机，可以先拨打0#，接通后在拨号音的提示下，拨打该分机号码299便可以接通该电话。也可以通过预先设定为一次拨号方式，直接拨打0101，便可以接通该电话。

3． 办事处到分公司：与拨号方式2相类似，先拨打该分公司交换机上EEGW 8566 FXO网关的号码，通过该网关拨通交换机分机。办事处1的IP电话600拨打分公司1的201分机，可以先拨打4#，接通后在拨号音的提示下，拨打该分机号码201便可以接通该电话。也可以通过预先设定为一次拨号方式，直接拨打4201，便可以接通该电话。

4． 分公司到分公司：分公司的交换机分机先拨打本公司EEGW 8566FXO网关的分机号码在语音提示下拨打对方公司的EEGW 8566 FXO网关号码，并通过该网关拨打交换机分机号码。如分公司2分机301拨打分公司1分机201，可以先拨打300，在语音提示下拨打4#，在拨号音的提示下拨打201，便可接通该电话。也可以通过预先设定为一次拨号方式，先拨打300，在语音提示下拨打4201，便可接通该电话。

5． 分公司到办事处：分公司的交换机分机先拨打本公司EEGW 8566FXO网关的分机号码在语音提示下拨打对方IP电话的电话号码。如分公司2分机301拨打办事处1的IP分机600，可以先拨打300，在语音提示下拨打600，便可以接通该电话。

6． 分公司到总公司：分公司的交换机分机先拨打本公司EEGW 8566FXO网关的分机号码在语音提示下拨打到总公司EEGW 8566FXO网关上，并通过EEGW 8566FXO网关拨通交换机分机。如分公司2分机301拨打总公司分机101，可以先拨打300，在语音提示下拨打0#，在拨号音的提示下拨打101，便可接通该电话。也可以通过预先设定为一次拨号方式，先拨打300，在语音提示下拨打0101，便可接通该电话。

7． 总公司到分公司：总公司的交换机分机先拨打本公司EEGW 8566FXO网关内线号码，在拨号音提示下拨打对方交换机上的EEGW 8566FXO网关号码，并通过该网关拨打交换机分机号码。如总公司分机101拨打分公司1分机201，可以先拨打100，在语音提示下拨打4#，在拨号音的提示下拨打201，便可接通该电话。也可以通过预先设定为一次拨号方式，先拨打100，在语音提示下拨打4201，便可接通该电话。

8． 总公司打办事处：总公司的交换机分机先拨打本公司EEGW 8566FXO网关的内线号码，在拨号音提示下拨打对方IP电话的号码。如总公司分机101拨打办事处1分机600，可以先拨打100，在语音提示下拨打600，便可接通该电话。

总公司，分公司的交换机分机的原先使用方法不变。

方案二：

。。本方案有主要配置：总公司配备1台EEGW8601E1网关、四个分公司分别配备1台EEGW8504FXO网关，四个办事处分别配备1台EEGW8204FXO网关。在总公司出可以安装EEGK8001简易网闸。

。。总公司的网关接入总公司的交换机E1局向口上，可以定义其局向为0。网关的号码这可以设置为0。

。。分公司的网关分别接入分公司的交换机的内线上，可以将这4根内线的号码定义为一组，例如：200，300。EEGW8504FXO网关的号码可以分别设置为4,5,6,7。

。。办事处的网关可以直接接入局域网，每个EEGW8204FXS网关可以接4路电话，可以安排其号码分别为：600、601、602、603等等。

总公司的的服务器上可以装有EEGK8001简易网闸，可以对公司内部的VoIP网关进行管理，包括电话号码的管理、通话权限的管理、密码机制以及保密等等。

拨号方式：

该系统内部之间互相拨打有几种方式：

1．办事处之间：可以直接拨打对方IP电话的号码。如办事处1的IP电话600拨打办事处2
的IP电话700，可以直接拨700，便可接通该电话。

2． 事处到总公司：办事处的IP电话可以先拨打总公司的EEGW8601E1网关上，并通过该网关拨通交换机分机。如办事处1的IP电话600拨打总公司101分机，可以先拨打0#，接通后在拨号音的提示下，拨打该分机号码101便可以接通该电话。

3． 办事处到分公司：与拨号方式2相类似，先拨打该分公司交换机上EEGW 8566 FXO网关的号码，通过该网关拨通交换机分机。办事处1的IP电话600拨打分公司1的201分机，可以先拨打4#，接通后在拨号音的提示下，拨打该分机号码201便可以接通该电话。也可以通过预先设定为一次拨号方式，直接拨打4201，便可以接通该电话。

4． 分公司到分公司：分公司的交换机分机先拨打本公司EEGW 8566FXO网关的分机号码在语音提示下拨打对方公司的EEGW 8566 FXO网关号码，并通过该网关拨打交换机分机号码。如分公司2分机301拨打分公司1分机201，可以先拨打300，在语音提示下拨打4#，在拨号音的提示下拨打201，便可接通该电话。也可以通过预先设定为一次拨号方式，先拨打300，在语音提示下拨打4201，便可接通该电话。

5． 分公司到办事处：分公司的交换机分机先拨打本公司EEGW 8566FXO网关的分机号码在语音提示下拨打对方IP电话的电话号码。如分公司2分机301拨打办事处1的IP分机600，可以先拨打300，在语音提示下拨打600，便可以接通该电话。

6． 分公司到总公司：分公司的交换机分机先拨打本公司EEGW 8566FXO网关的分机号码在语音提示下拨打到总公司EEGK8601E1网关上，并通过EEGK8601E1网关拨通交换机分机。如分公司2分机301拨打总公司分机101，可以先拨打300，在语音提示下拨打0#，在拨号音的提示下拨打101，便可接通该电话。也可以通过预先设定为一次拨号方式，先拨打300，在语音提示下拨打0101，便可接通该电话。

7． 总公司到分公司：总公司的交换机分机先拨打本公司EEGK8601网关内线号码，在拨号音提示下拨打对方交换机上的EEGW 8566FXO网关号码，并通过该网关拨打交换机分机号码。如总公司分机101拨打分公司1分机201，可以先拨打0，在语音提示下拨打4#，在拨号音的提示下拨打201，便可接通该电话。也可以通过预先设定为一次拨号方式，先拨打100，在语音提示下拨打4201，便可接通该电话。

8． 总公司打办事处：总公司的交换机分机先拨打本公司EEGK8601E1网关的内线号码，在拨号音提示下拨打对方IP电话的号码。如总公司分机101拨打办事处1分机600，可以先拨打100，在语音提示下拨打600，便可接通该电话。

总公司，分公司的交换机分机的原先使用方法不变。

方案三：
。。本方案与方案一相类似。只是所用的是赠送版网闸，其余连接以及拨号方式均与方案一相类似。

。。赠送版网闸的是据有一般功能的网闸，但是其可接入的用户量被给与了一定的数量。即：安装时使用了27台网关，这个数目就会加以限制，如果增加网关数量，这需要重新购买。

南京双电科技公司供稿 CTI论坛编辑
