DSS系列数据共享服务器技术手册

2003/02/12

1、概述

　　当今社会是信息社会，谁能比较快的传送和得到信息，谁就在激烈的市场竞争中掌握了先机。于是，会议电视系统就应运而生了。会议电视系统主要实时地传送图象、声音和数据，使在不同地域的人有身临其境的感觉。在这三种媒体中，声音具有最高的优先级，其次是数据，最后是图象。只有将这三种媒体紧密地结合在一起，才能够达到真正会议的效果。

　　会议电视系统在中国已经走过了10多个年头，从最早的昂贵的H320系统到现在的便宜的H323系统，技术和性价比发生了翻天覆地的变化。最早的会议电视系统只是运营商和政府部门的奢侈品，到现在，中小企业完全有能力承受和组建自己的会议电视系统。目前，大部分中小企业和政府部门都在积极的筹建自己的会议电视系统，可以大胆地预测，今后几年中，会议电视系统的发展和普及将会突飞猛进，尤其是基于IP的H323会议电视系统。

　　但另外一方面，用户在对会议电视的效果和具体应用方面也在不断地提出新的要求，以前的会议通常只是行政会议或者例会，只是要求有图象和声音就可以了，但现在有了更多的培训会议和其他需要进行数据共享的会议，对数据的要求也越来越高了，尤其是远程教育。同时，用户也想充分利用网络资源，在现有的网络资源上，增加更多的数据业务。

　　于是，视频会议中增加数据功能以及数据会议将会得到越来越多的用户的喜爱。由于会议电视系统基本上都是基于H320/H323的国际标准，所以数据会议也就必须遵循相关的标准才能互通，T.120协议就是数据会议的国际标准。目前，NetMeeting已经成为T120数据会议终端的标准，几乎所有的视频会议厂家都将NetMeeting作为数据会议的终端来使用，因为NetMeeting本身就是免费的,它集成在Windows中，用户使用非常方便。

　　DSS（Data Share Server）数据服务器是国内第一家专业性的符合T.120标准的数据服务器产品，它解决了长期以来困饶用户和厂家的数据共享和协作的问题,也解决了用NetMeeting主持数据会议存在的各种问题。它完全符合ITU-T T.120的标准，可以单独使用，也可以与传统的会议电视H.323/H320系统结合，达到图声像并茂的效果。

2、T120技术在会议电视中的应用

　　T.120系列协议支持点到点数据会议，也支持多点数据会议，它具有一系列非常复杂、灵活和有效的功能，甚至包括支持非标准的应用协议。T.120协议与具体的网络无关，在ISDN上使用H.320、在LAN上使用H.323以及在POTS、话音/数据调制解调器上使用H.324终端都可以参加同一个T.120 会议。不同的网络只是协议栈T.123不一样，与T.123以上的协议与网络无关。因此，该协议框架几乎适合目前所有的网络。

通过标准的T120定义的应用主要有：

(1)、应用共享与协作(T.128)

(2)、电子白板(T.126)

(3)、文件传输(T.127)

(4)、聊天(T.121)

(5)、其他自定义的应用(T.121)

T120技术在会议电视系统中有两种解决方案：

2.1、带内方式

　　采用带内方式，数据与音频视频流共用带宽，会议总带宽为音频、视频和数据之和。终端加入数据会议时，其使用数据带宽由MCU指定，如32Kb/s、64Kb/s、128Kb/s等，不挤占音视频的带宽。如召开768Kb/s的会议，可以指定音频带宽64Kb/s（G.711编码）、数据带宽设为256Kb/s，视频带宽为448Kb/s。在会议过程中音频和视频的带宽由MCU控制，数据带宽由T.120服务器进行控制。在MCU邀请终端的过程中，分别打开音频、视频和数据信道，并将音频和视频信道指定到H323的MP(多点处理器)上,将数据信道指定到T.120服务器上。会议建立过程为：

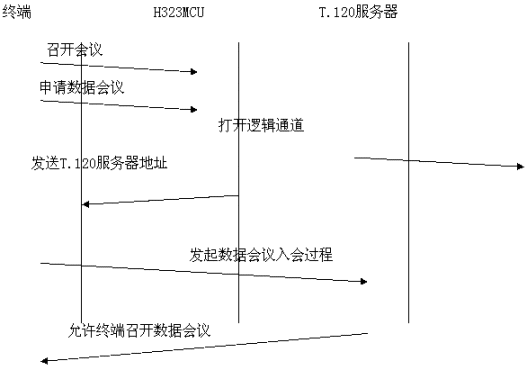

带内方式的数据会议流程图

带内方式的优点在于：

(1)、将T120数据功能附属在H320/H323会议中，便于控制与管理。

(2)、在带宽紧张、数据拥塞的情况下，可以动态调整数据和视频的带宽来保证音频的正常。

(3)、可以通过H323会议的能力交换来指定T120的接受数据的端口(确省是1503端口，需要终端支持)，使数据更加安全。

(4)、可以使数据功能与图象、声音功能同步。

带内方式的缺点在于：

(1)、存在数据服务器与H323MCU融合的问题。

(2)、H323终端一旦掉点，T120数据功能也随之消失。

(3)、对有些H323终端来说，可能不支持带内方式。

(4)、T.120数据服务器如果没有带宽控制，其数据突发会导致音视频丢包。

2.2、带外方式

　　采用带外方式，数据与音频视频流分开，各自占用带宽。与终端和MCU无任何关系。如果用户想召开数据会议，需要单独的一台PC机来进行数据的接受与传送，所有需要数据会议功能的用户的PC机都连接到一个T.120服务器上。目前常用的终端软件是Netmeeting软件。数据占用单独的带宽，不挤占音视频的带宽。会议建立过程为：

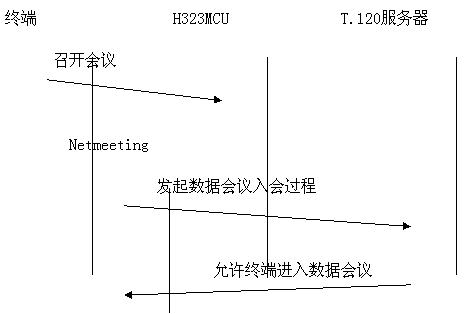

带外方式的数据会议流程图

带外方式的优点在于：

(1)、可以有更多的用户参加数据会议，不受终端数目的限制。

(2)、不用考虑H323 MCU和H323终端是否有T120的功能。

(3)、数据会议与视频会议分离，容错性能和稳定性更高。

(4)、可以单独召开数据会议。

带外方式的缺点在于：

(1)、将图象、声音与数据分离，不能够同步，不便于操作与管理。

(2)、如果不限制数据的带宽，其突发的数据可能会导致音视频的丢包。

(3)、要分别召开两个会议，操作复杂。

3、数据共享服务器DSS解决方案

　　DSS系统由DssServer和DssManager组成。DssServer是1U的服务器，DssManager是系统的控制管理平台。DssServer是数据会议系统的核心部分，它负责数据的集中处理与分发，负责会议的调度与管理，使得众多的用户可以很方便顺畅地加入到数据会议中。它可以与不同的会议电视系统结合使用，达到图文并茂。它是构建在T.120标准基础上的数据会议产品，支持带内和带外两种方式。带内方式可以与任何标准的支持T120数据信道的H323/H320/H324设备兼容，带外就是单独的T120 DSS数据服务器。

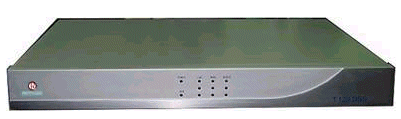

DssServer

　　使用DSS系统数据共享服务器具有以下优点：

提高效率：数据会议、虚拟办公、远程教学，单台服务器设备可实现最大32会场同时在线。

交互性强：电子白板、应用共享与协作、PowerPoint文档演示、实时提问与回答，实现的交互性。

控制好：支持传统会议电视的主席操作等功能。

节约成本：无需长途出差，节约市内或长途交通费，省却出差劳顿。

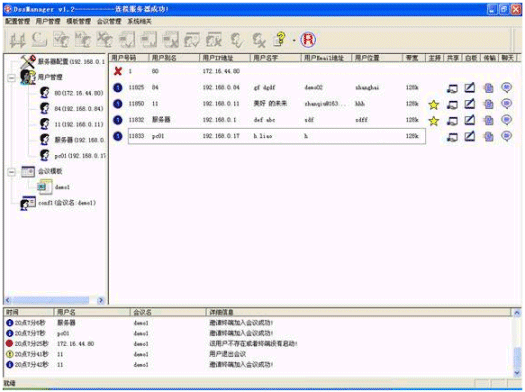

DssManager

数据共享服务器DSS可广泛应用于如下领域：

远程教育

企业日常会议

政府、企业培训

证券机构股评与路演

提供厂商与合作伙伴、供应商之间进行在线数据会议

电子商务网站在线销售

协同开发与工作

3.1、DSS与H323MCU结合的带内方式

　　DSS产品提供二次开发API，可以很轻松地和任何符合H.323标准的MCU融合，增加H323MCU的数据功能。H323MCU只需要打开双向数据信道，并将数据媒体信道地址指向DSS服务器的地址，DSS数据服务器将自动完成数据会议的各项功能。并且将数据会议的带宽严格限制在信道指定的带宽内。它解决了传统带内方式存在的问题：

(1)、会议只需要召开一次，就具有音视频和数据功能。

(2)、保证数据和音视频完全同步。

(3)、可以配合H323MCU实现Qos管理功能。

组网方式:

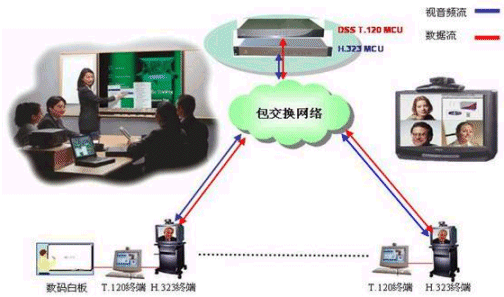

带内方式组网图

3.2、DSS的带外方式

　　DSS的带外方式可以单独运行，召开数据会议，可以与会议系统进行融合，例如与远程教育系统进行结合，提供带控制的数据会议功能。由于DSS提供主席控制和严格的带宽控制，所以完全可以与其他各种IP业务同时开展。

组网方式:

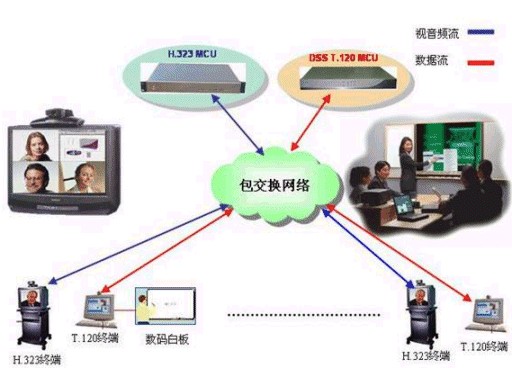

带外方式组网图

4、DSS产品功能与性能

标准性和互通性

　　DSS系统完全符合ITU-T T.120标准，可以和符合T.120标准的任何产品互通互控，可以和NetMeeting的2.1、2.11、3.0和3.01版本互通互控。

　　与Vcon的MeetingPoint完全互通。

　　与CuseeMe的数据协作完全互通。

　　与iPower的数据终端完全互通。

与MCU的兼容性

　　DSS系统可以和任何符合H.320/H.323标准的MCU配合，实现会议电视系统中的数据功能。

　　与H320的MCU配合需要T123的网关(IP/ISDN)。

稳定性

　　DSS产品是1U的服务器，采用了嵌入式设计方式，启动速度快，系统稳定。

易配置

　　不用串口等方式配置服务器，DssManager可以自动搜索服务器并进行自动配置，配置改变后不用重启服务器。

多会议并存

　　DSS系统最大支持32组会议同时并存，用户可以根据需要订购会议数。

大用户支持

　　单台DSS系统最大可支持64用户同时在线，通过级联可以支持更多的用户同时在线，用户可以根据需要订购用户数。

标准数据功能

　　DSS系统支持T120系统标准的应用共享和协作、电子白板、文件传输和聊天等功能。

主席功能

　　可以在会议中设置主席，只有主席才有权力进行数据共享、文件传输、白板、聊天等功能，非主席用户只能接收主席用户的数据，不能进行共享和文件传输等应用，避免了会议中多人操作造成的混乱和无序。

带宽控制

　　DSS系统会议可以指定会议的带宽，带宽在64k~1920k之间，在与H323MCU同时使用的时候，不会挤占音频和视频的带宽，解决了由于TCP数据突发导致的网络丢包问题。

　　如果用NetMeeting之间进行大数据量共享，带宽蜂值可达到4M以上。

级联功能

　　DSS系统支持级联，最大可以支持16级级联。

支持稍带会议模式

　　用户可以通过其他用户稍带加入会议，而不是直接加入会议。

限制应用

　　DSS服务器可以限制会议的具体应用，例如可以指定某会议不能传输文件和聊天，即使是主席也不具备被限制掉的功能。

友好的用户管理

　　简单方便的用户管理，可以增加用户、修改用户信息、删除用户等。在会议中可以实时地检测和显示用户的网络状态。

强大的会议模板管理

　　DSS系统具有强大的会议模板管理功能，可以创建、修改和删除会议模板，配置好会议的模板，以后每次可以直接开会，使用方便。

会议安全性

　　DSS系统提供了两级会议安全性保证，可以在会议中设置允许还是拒绝用户的加入，还可以设置会议密码，用户加入必须输入正确的密码才能加入会议。

掉线用户自动重邀

　　DSS会议支持掉线用户自动重邀，重邀时间在2秒以内，保证会议的正常运行。

　　在网络质量不好的网络中，TCP连接会因为拥塞而断开，此时DSS将自动邀请用户加入会议，保证所有用户始终在线。

详细的终端信息显示

　　DssManager上可以显示详细的用户信息，包括会议号、用户号码、别名、IP地址、终端名、Email地址、位置、会议带宽、是否是主席以及具有的会议功能。终端可以按各种信息进行升降排序。

方便简洁的会议操作

　　会议操作非常简洁实用，用户操作界面灵活方便，采用全右键操作方式。

详细的系统运行日志

　　实时地报告各种系统运行日志，日志分为三类：正确的信息、告警信息、错误信息，不同类型的日志用不同的图标来区别。系统日志还可以保存在文件中。

详细的系统查询信息

　　随时都可以查询系统服务器的产品信息，包括服务器版本、会议数、用户数，以及配置的用户和会议模板等信息。

强大的Qos功能

　　可以实时地检测到系统的各种网络异常，例如终端用户掉电、网络故障等。

　　TCP自动流量控制与重传。

　　会议最高带宽限制

　　系统动态调整带宽

　　可以与H323MCU配合进行带宽的调整

穿越防火墙

　　Dss系统可以穿越防火墙来邀请与接收用户加入会议

　　系统只使用1503端口

提供二次开发API接口

　　DSS系统提供API接口，可以让用户很轻松地将DSS系统融合到自己的产品中。DssManager就是基于该API编写的。

易升级

　　DssManager包含了一个升级文件包，使用该升级文件包可以很容易地对产品进行升级，升级文件可以从公司网站上下载。

　　可以远程升级。

　　升级包含服务器软件升级（免费）和用户数升级（付费）。

详细和方便的帮助文档

　　用户可以在管理界面上很轻松地在会议和帮助文档之间切换，帮助文档包括用户使用手册、技术白皮书、常见问题解决办法以及公司的网站导航。

5、DSS数据服务器的技术领先性

(1)、容量巨大，符合中国国情。

(2)、完全符合T.120标准。

(3)、支持数据服务器的级联，最大达16级，扩大系统容量，组网更加灵活。

(4)、支持主席功能，保证会议的正常有序进行。

(5)、会议带宽控制功能，不强占会议中视频和音频的带宽，保证会议的效果。

(6)、功能强大，特别适合集中会议调度与管理。

(7)、可以与任何标准的H323MCU配合使用，还提供API接口。

(8)、完全自主开发，定制更加容易，很容易满足用户的定制需要。

6、DSS的可靠性

(1)、系统采用硬件解决方案，运行稳定可靠。

(2)、采用了嵌入式操作系统，运行速度快，不会受到病毒的攻击。

(3)、采用了多级会议安全方式，保证会议安全。

(4)、呼叫成功率：99.9%。

(5)、数据服务器MTBF为10万小时，24X7工作。

7、接口与电气特性

三个网络接口：

LAN：局域网口，接内部局域网。

WAN：广域网口，接外部网络。

DEBUG：调试网口，供厂家调试。

硬件性能参数：

结构：重型钢箱体，豪华型采用铝材前面板

风冷系统：4个420W风扇

指示灯：Power、HDD、LAN、WAN、DEBUG

外型尺寸：长x宽x高=482mm x 300mm x 45mm

重量:5kg

环境参数：

存储温度：-40~800C

相对湿度：5~95%

工作温度：0~500C

深圳锐取公司供稿 CTI论坛编辑
