盖威话吧体系结构

2004/02/17

一、功能

盖威话吧解决方案可以实现如下功能：
　　1．话吧本地实时计费和查询
　　2．同一话吧多台网关使用同一计费系统
　　3．话吧使用H．323信令计费，使计费更加准确
　　4．灵活的费率设置，根据号码字头实现点对点和特殊号码不收费，市内话费的费率
　　5．呼叫信令端口可更改，适应更多的网络
　　6．费率设置、计费系统设置和操作用户使用不同的密码
　　7．对不同的话吧进行H323ID和MAC地址验证，系统强制更改主叫号码防止盗打
　　8．同一话吧代理使用同一主叫号码，可以实现代理对所有话吧总话务量的查询
　　9．对话吧可以实现预付费
　　10．同一话吧代理可以对所有代理的话吧整体使用充值卡充值
　　11．所有的话吧可以进行电话语音查询余额与充值
　　12．可以通过网页查询明细话单及用户帐单
　　13．可以使用网关拨打免费技术支持电话
　　14．网关在私网可进行远程管理
　　15．客户可以根据需要修改自己卡的密码

二、方案实现

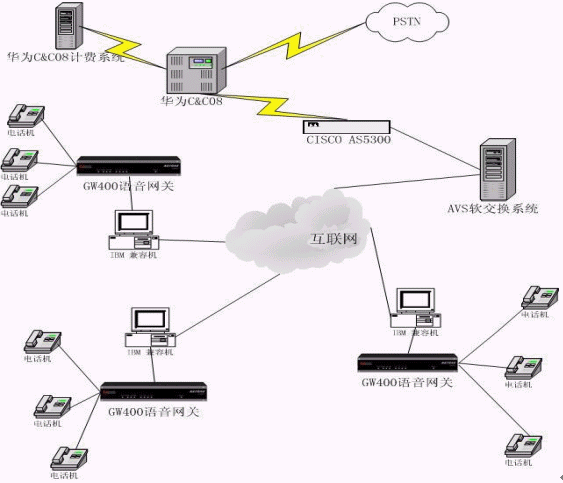

方案图：

　　方案中使用到的设备与软件有：普通电话机，语音网关，电脑，ABS计费软件，上网设备，AVS软交换系统，CISCO AS5300，华为C&C08机计费系统

设备用途：
　　普通电话机：用于用户拨打电话使用；
　　语音网关：提供普通电话机到互联网的连接，进行语音包压缩的传输；
　　电脑：安装ABS计费系统，及在没有路由的情况下提供网络共享；
　　ABS计费系统：对网关所有的电话进行计费和管理，话吧对最终拨打电话的客户收费的依据，可　　以打印话单，以及话吧业主对话吧使用情况的统计；
　　上网设备：如ADSL等上INTERNET的网络设备；
　　AVS软交换系统：对所有ABS的验证，路由转发等；
　　CISCO AS5300：提供互联网到PSTN的连接，及对语音包的解压；
　　华为C&C08机计费系统：基于电路的计费系统，对所有话吧提供主叫号计费，充值，WEB查询等

正常呼叫具体实现：
1．由GW向ABS发起呼叫
2． ABS收到呼叫后根据ABS话机设置进行验证（进行Answer-address和IP地址验证）
3．验证通过后将呼叫指向AVS
4． AVS收到呼叫后对ABS进行验证（H323ID和MAC地址验证）
5． AVS收到呼叫后根据被叫号码送到CISCO AS5300或某一个网关
6． CISCO AS5300收到呼叫后通过E1线送到华为C&C08
7．华为C&C08将收到的呼叫送到计费系统验证
8．计费系统根据主叫号及对应的卡号验证是否有钱
9．通过验证后华为C&C08将呼叫送到PSTN
10．被叫收到振铃后摘机
11．华为C&C08计费系统收到摘机信号根据费率开始计费
12．计费系统将摘机信号按原路送至ABS
13． ABS收到摘机后开始计费并接通整个呼叫
14．语音通信的RTP连接为GW到AVS/PXU到GW（CISCO AS5300）

三、方案客户端示例

1．网关设置
telnet
Username:
Password
#
configure terminal
interface fastethernet
ip address 192.168.0.66 255.255.255.0
!
ip default-gateway 192.168.0.1
voice-port 0
answer-address 001
!
voice-port 1
answer-address 002
!
voice-port 2
answer-address 003
!
voice-port 3
answer-address 004
dial-peer voice 1 voip
destination-pattern T
session target 192.168.0.1 80
!
dial-peer voice 1 pots
destination-pattern 61363005
port 0
!

2．ABS设置
（1）、系统设置

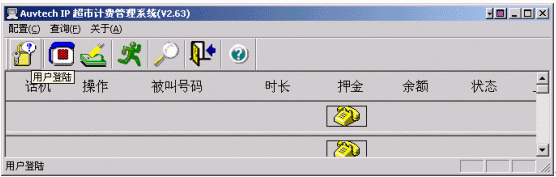

点击用户登录按扭，用系统管理员帐号登录初始密码为administrator如图：

进入系统设置，设置如下图：

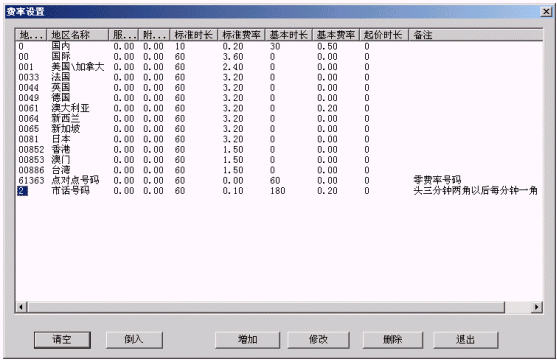

（2）、设置费率如下图：

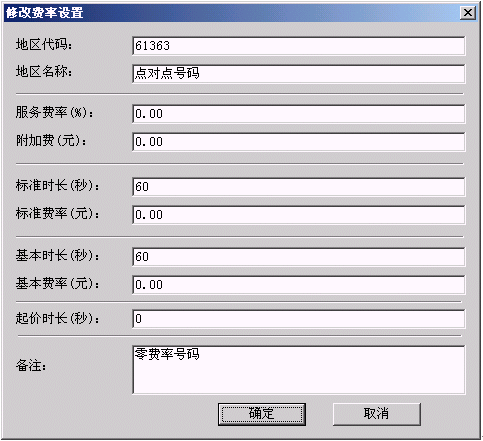

点击增加，修改，删除可以添加和修改费率设置

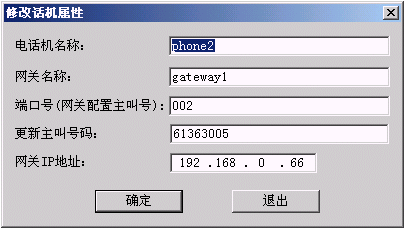

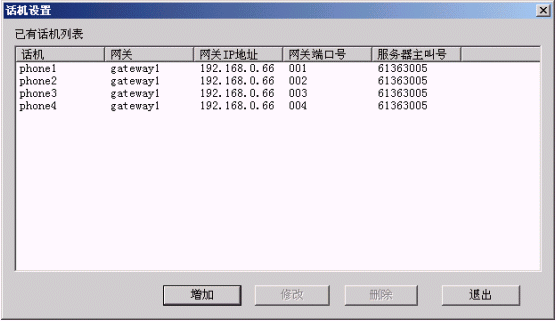

（3）、电话设置如下图：

设置完成后取消登录

3．语音查询话费
　　使用网关61363000，听到IVR语音后按2查询话费余额。
4．语音充值
　　充值采用卡号转帐方式充值，充值方法：使用网关拨打61363000，听到IVR语音后按5，然后输入要充值卡卡号，按#号键再输入充值卡密码，再按#号键再输入原始卡号，再按#号键
5．网页查询
　　用IE访问http://202.105.135.98，在主页上输入卡号和密码进入查询页面

优势：
一、投资少：
　　盖威科技有限公司提供了整套的从前端到后台的设计方案、设备平台，客户只需要提供运营场地、驳接网络就可以开始IP超市的运营。

二、安装、开通方便快速。
　　在客户场地和网络环境完备的情况下，仅需几十分钟甚至十几分钟的技术安装调试就可以开始正式运营。

三、操作方便。
　　ABS计费系基于全部图形化、"傻瓜"化操作，只要稍具一点计算机知识，在十到二十分钟内即可学会网点系统的日常运营操作。

四、支持所以的网络接入模式。
　　我们的系统平台能支持各种网络的接入，客户可以因制造地制宜采用最便捷的接入模式。

五、我们提供完美的局端计费。
　　1、对于每个话吧、或者每个运营商，我们可以用一个统一的账号计费，可以对一个运营商实现多账号计费。
　　2、我们提供客户的IVR语音提示平台，在这个平台客户可以实时拨打电话61361000查询余额、给账号充值，实现邦定卡号主叫等服务。
　　3、我们也提供客户实时的网络查询，客户可以登录网页查询：http://202.105.135.98，实时查询账户信息。

六、我们能实现内网的被叫放号，大家可以像使用普通电话一样把电话打到话吧。
七、我们提供7X24小时的免费的技术支持，客户可以拨打内部免费电话xxxxx取得帮助。
八、我们也可以直接远程给客户支持到每一台网关。
