《MX-T型112测量与号线管理台》是参照邮电部《 本地网112 集中测量系统总体技术规 范(试行)》的有关标准以及各交换局实际需求而设计的。可完成对本局自动交换机任何自动用户电路，用户线及用户话机的硬件测试，该系统满足日常１１２故障受理、测量、例行测量、派修和消障工作流程的需要，具有较高的测量精度和准确度以及简明扼要的故障判断。同时配备的用户号线管理功能，大大提高了对线路维修和管理的自动化能力。构成完备、功能齐全、性能高。是一种实用、方便、经济的维护设备。
开放式接口，基于层次化、模块化设计
适用于不同容量的交换局
可连接测试各种型号的交换机
功能齐全、测试迅速准确、完全符合国家相关的技术标准
系统可扩充性强
完备的用户号线管理
界面友好、操作简单
灵活方便的各种参数设置
具竞争力的价格
最方便的维护方案
较低的安装成本
◎ 受理、测试、派修、消障、号线管理一体化
人工接收用户障碍申告
建立用户申告登记卡
人工启动测试
打印派修单
复测消障
用户号及内外线数据资料微机统一管理
◎ 112主要测试内容
◆外线测试
可对外线的12项参数进行测试：
|
交流电压（V）
|
直流电压（V）
|
电阻（Ω）
|
电容（uF）
|
|
|
A 线 与 B线间 |
√
|
√
|
√
|
√
|
| A线对地 |
√
|
√
|
√
|
√
|
| B线对地 |
√
|
√
|
√
|
√
|
根据测得参数值由系统进行综合判别障碍的类型，进行派修处理。
◆内线测试
对申告故障用户进行呼叫测试
测试交换机送出的音信号
测试馈电电压
◆ 用户话机测试
话机的摘机/挂机测试
话机环路电阻测试
用户话机振铃测试
用户话机拨号测试（脉冲或DTMF）
用户通话
◎ 系统自检测试
系统可对软、硬件各模块进行自动检测
◎ 灵活、方便的号线管理
建立用户登记卡和详细的用户号线管理数据库，设有用户号码库、线路库、电缆库等。不仅为112测试提供用户基本数据，而且可为各种用户网络管理、新装用户放号、移机、改号、计费管理、用户日常运行维护管理提供基本的数据。

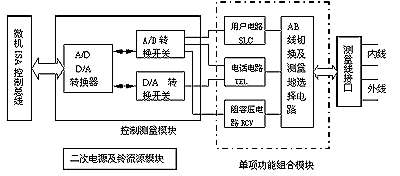

◆系统结构图
系统由测量线接口、AB线切换及测量地选择电路、用户电路SLC、电话电路TEL、阻容压测量电路RCV、A/D- D/A转换器控制测量模块、微机ISA控制总线及二次电源及铃流源模块等组成。如上图示所示。
◆系统硬件组成由：
测试接口与电源板 MXTIP 一套
测试与通信主板 MXTM 一套
控制PC微机 一台
汉字打印机 一台
UPS不间断电源 一台
◆系统软件组成由：
号线管理应用软件
112测试应用软件
◆运行环境：
中文Windows 9x
◆开放的112系统接口
测量台的控制PC可以挂接于各种计算机网络。通过TCP/IP协议，测量台与各种版本的112集中受理测试系统可实现高效可靠的联网。
五、 技术指标
★系统数据处理容量：
用户卡记录数 (<20000)个
外线直列端口数 (<30000)个
未派修记录数（<500）个
未消障记录数（<500）个
例测日志记录数（<200）个
★ 主要测量项目及精度
|
测试项目
|
取值范围
|
测试精度
|
|
| 绝缘电阻（A-B、A-地、B-地） |
0～1800Ω
|
±5Ω | |
|
1800W～20KΩ
|
±5% | ||
|
20KW～10MΩ
|
±5% | ||
| 电 容（A-B、A-地、B-地） |
0.01～0.2uF
|
±0.03uF | |
|
0.2～2uF
|
±5% | ||
|
>2.0 uF
|
±5% | ||
| 直流电压（A-B、A-地、B-地） |
0～±10V
|
±0.5V | |
|
±10～±100V
|
±3% | ||
|
±100～±300V
|
±5% | ||
| 交流电压（A-B、A-地、B-地） |
1.0Vrms～10Vrms
|
±0.5Vrms | |
|
10Vrms～100Vrms
|
±3% | ||
|
100Vrms～250Vrms
|
±5% | ||
| 环路电阻（A-B） |
0～300Ω
|
±5Ω | |
|
300W～5KΩ
|
±5% | ||
|
双音频测试
|
频率（Hz）
|
显示DTMF双音频对应号码
|
±1.5%
|
测试板还可进行自检，测试输出结果可能如下：测试板空闲、测试板忙、测试板闭塞。
