一、调度系统简介

　　电话调度台系统（简称DDS-Dispatch Desk System）作为生产指挥调度系统中专用通信设备，以其操作便捷、实时性强、可靠性高等特点，广泛应用于电力、交通、公安、消防、航空、石化、冶金、厂矿等多个领域。

　　电话调度一般由总调度指挥中心使用，利用通信网络监测、控制和处理组织内的各种信息，做到将信息上传下达畅通无阻。同时可以记录每次通话的内容、日期时间、责任人等信息，为企业高效、安全生产打下坚实基础。

　　调度台通信关系明确：调度员与调度用户是上下级关系，各调度用户之间是同级关系，通常，调度指令由调度员发出，各调度用户间不相互下达调度指令。调度员之间是同级关系，因此要求各调度台之间相互透明，具有同样的呼叫状态、呼叫提示等信息显示功能，每个调度台可进行相同或不同的调度呼叫。通信状态显示直观：调度台系统具有主叫号码显示功能,以及用户、中继状态显示功能等，引导操作,使得指挥调度简便易行。

　　调度台的发展经历了调度功能从单一到多种、控制方式从人工到程控、设备体制从模拟到数字的发展过程。早期,因技术原因, 调度通信网与行政通信网是分离的，大多数行业分别有着行政总机和调度总机两套系统独立运行，对生产指挥调度产生诸多不便。

　　随着数字时分交换技术广泛应用于通信网，由大规模集成电路、数字技术和微型单片计算机系统技术组成的数字程控机，逐步取代了模拟空分交换机。特别是计算机技术不断渗透通信领域，使得调度网与行政网的两网合一，技术落后、功能单一落后的调度总机设备逐步退出市场。

　　新一代TalenTel-DDS（电话调度系统）使用通用电话交换系统为交换通信平台，具有功能强大、设备通用、可靠性高等特点，调度台作为系统的一个功能组件而存在，采用LAN口与主机相连，通过专用的通信协议，将调度台作为主机的数据终端，把主机用户端口的状态数据传送给调度台，并将调度台的操作数据传送给主机。实现调度功能。

　　在功能上，新一代DDS已完全涵盖了行政交换总机的所有程控功能，从技术的先进性和功能的覆盖性及可靠性方面，该数字调度总机均可达到行政通信网、调度通信网合二为一，极大的节省了用户对调度设备的投资，加快了系统建设速度。

二、调度系统功能说明

　　“TalenTel-DDS 调度系统”是新一代调度系统的代表产品，它采用CTI（计算机电话集成）技术、数字交换技术、计算机技术设计而成，是一个集可靠性、先进性、灵活性于一体的智能平台。 DDS调度台作为交换机的一个附加功能模块而存在，用户既可以在现有的交换机上通过增加“DDS调度台”模块实现调度功能，也可以分阶段选购。调度台接口采用RS422、RS232、LAN、30B＋D等接口与主机相连。把主机用户端口的状态数据传送给调度台，并将调度台的操作数据传送给主机,实现生产调度指挥的透明简便。 DDS调度台采用液晶触摸屏（也可以使用键盘、鼠标）为操作终端，屏上有呼叫队列、地址键、功能键。呼叫队列可以实时显示来电号码、姓名、来由、等待时间等信息，辅助调度员快速处理；地址键具备“一键多态”功能,不仅可以显示调度用户的姓名、分机号码、分组等信息，还可以显示空闲、通话等状态,方便调度员迅速观察判断全网动态和操作指挥。一个调度台具备主副手柄，支持二个调度人员进行键盘按键的一键直通操作,称作双席调度台。双席调度台设有左、右二部调度话机共用一个键盘，调度台键权自动跟踪后摘机一方。 DDS调度台遵循操作简明、快捷的设计原则，呼叫一键到位，只需在调度台触摸屏上进行“单键直呼”、“群呼”、“全呼”的操作即可实现自动呼叫，无需记号。系统真正实现“无阻塞”交换，通过“呼叫排队”、“监听”、“强插”、“强拆”、“选呼”、“群呼”等功能实现调度指挥。 DDS调度台提供在线录音功能，有多种方案可供选择：所有与调度台通话（包括主副手柄）、所有进入调度台的通话（包括会议、转接等）、指定调度用户的通话、指定办公分机的通话、外线的通话。录音内容包括每次通话的内容、日期时间、责任人等信息。

三、系统结构组成

　　“TalenTel- DDS 调度、录音系统”由若干个“DDS调度单元”组成，它可以完成调度台所有的功能。一个“DDS调度单元”由一个“调度控制模块”和一个以上“调度台”组成，“调度控制模块”主要实现以下功能：

　　A、提供与交换机的接口、与调度台的接口；
　　B、实现无阻塞交换，实现调度呼叫所有功能；
　　C、实现录音所有功能；
　　D、获得交换机的用户端口、中继等各种信息；
　　E、将调度台的命令传送给主机,实现调度控制交换机功能；

　　“调度台”主要负责以下几方面的功能：

　　A、提供调度员的操作界面；
　　B、系统各种参数、数据的管理；
　　C、实时显示整个系统的包括内线、外线、调度电话的状态；

TalenTel-DDS电话调度录音系统解决方案

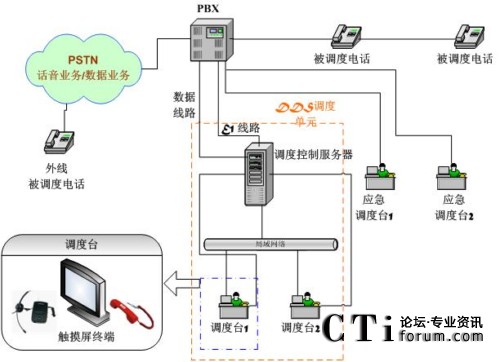

　　如图所示，一个“DDS调度单元”可以完成调度台所有的功能，处理能力最大为16E1（480路）接入，16个调度台。系统的控制方式可以采用单处理机功能集中式控制，或多处理机功能分布式控制，交换网络采用无阻塞的Ｔ型结构的时分交换网络，系统采用多总线的模块化软、硬件结构设计，电话接口单元与和交换网络之间采用标准的ＰＣＭ总线连接，控制系统和交换网络之间采用LAN（10M/100M）连接，调度单元接口板、调度手柄可根据需要进行配置。

　　“调度控制模块”一般由工控机、语音接口板和支持最多16个手柄式话机的坐席卡组成。调度台电话采用两套独立的通话方式：主话路（头戴式耳麦，音量可调）和副话路（即手柄），调度工作通过触摸屏（或者键盘鼠标）相应的功能键完成。

　　调度员通过触摸屏（或者键盘鼠标）控制操作调度系统，操作台可以使用12个功能页页面。每个页面共有22个功能按键和55个调度业务按键，55个调度业务按键可以根据具体调度业务需要灵活地编辑设置成直通呼叫键或组呼键。

四、应用标准
　　

按照国际电信联盟（ITU-T）的规范和标准。

符合国际电报电话委员会（CCITT）G.712、G.732号建议书。

符合国家YD/T729-94《程控调度机进网检测方法》

符合国家GF002-9002.1《邮电部电话交换设备总技术规范书》

符合国家GF002-9002.4《邮电部电话交换机设备技术规范书》。
