炬元通讯信令转换解决方案
2007/07/13
1、炬元信令转换网关(PSC)
炬元信令转换网关是根据市场的需求，基于炬元通讯在信令处理与协议分析领域积累的丰富的研发、应用经验，为不支持SS7的ISDN PBX生产商增加SS7接入能力而专门开发的产品。
炬元信令转换网关支持TUP/ISUP与Q.931互通，为ISDN PBX生产商提供了一个灵活快速、简单方便、高性能和高可靠性的SS7转PRI的解决方案。
2、系统特性
2.1 功能说明
PSG信令转换网关系统主要功能如下：
1) 电路拆分功能，由硬件实现；
2) 同一块板卡可同时支持SS7和DSS1两种信令方式；
3) 信令链路所占用时隙的选择，可任选1~31时隙作链路；
4) 物理链路功能：MTP1或HDLC；
5) SS7信令数据链路功能（第二级/MTP2）；
(a)信号单元的定界、定位；
(b)信令链路的定位；
(c)差错的检测、纠正；
(d)信令链路差错率控制；
(e)处理机故障控制；
(f)信令链路拥塞的检测和控制（流量控制）。
6) SS7信令网功能；
(a)信令消息处理；
(b)信令网业务管理；
(c)信令网路由管理；
(d)信令链路管理。
7) TUP功能；
(a)OPC+DPC+CIC和TUP中继PCM+TS之间的相互转换；
(b)TUP电路状态管理、控制；
(c)TUP信令过程控制；
(d)TUP呼叫过程控制。
8) ISUP功能；
(a)OPC+DPC+CIC和ISUP中继PCM+TS之间的相互转换；
(b)ISUP电路状态管理、控制；
(c)ISUP信令过程控制；
(d)ISUP呼叫过程控制。
9) DSS1信令功能
(a)PRI+TS和(SS7)PCM+TS的映射、相互转换；
(b)Q.921 LAPD链路功能；
(c)PRI电路状态管理、控制；
(d)Q.931呼叫处理。
10) 信令转换
(a)SS7 ISUP和DSS1交互协作转换功能；
(b)SS7 TUP和DSS1交互协作转换功能；
(c)SS7 ISUP和SS7 TUP交互协作转换功能。
11) 系统操作维护管理功能（维护终端）。
(a)系统数据和局数据管理：查询、修改、增加、删除；
(b)系统管理：进程状态、统计功能；
(c)日志管理：浏览、删除、搜索、打印；
(d)告警管理：浏览、搜索、删除、打印；
(e)用户管理：创建、删除、修改；
(f)信令管理：SS7信令链路操作；
(g)消息跟踪：信令消息跟踪、DSS1消息跟踪、系统内部通信消息跟踪等；
(h)TUP电路管理：TUP电路操作；
(i)ISUP电路管理：ISUP电路操作；
(j)DSS1链路管理：链路建立、拆除、测试等；
(k)符合Q.752的统计功能。
2.2 性能规格
3、PSG信令转换网关构成
PSG信令转换网关可分为硬件和软件两大部分，下面分别讲述硬件和软件的组成。
3.1 硬件构成
PSG信令转换网关硬件是由PSB信令板和电信级服务器构成。
PSB信令板为PCI总线的插卡，占用一个PCI插槽。PSB信令板的中继接口是RJ45，并且同时支持75欧和120欧两种中继方式，每块板可同时处理2个SS7信令链路和2个DSS1链路。每块PSB信令板有4个中继接口，每2个中继接口为一组，其中一个为入中继（SS7中继），另一个为出中继（DSS1中继）。SS7中继所接的是来自PSG信令转换网关对端的电信、移动、联通、网通的程控交换机的带有信令链路的中继，信令链路所占用的时隙由PSB信令板提取处理，余下的时隙接到同组的DSS1中继接。DSS1中继连接ISDN
PBX交换机。
MTP2以及Q.921的功能主要是在PSB信令板上实现，每块板有4路信令终端处理模块，可处理2个SS7链路和2个DSS1链路。板上信令终端和主CPU（工控机的CPU）之间以共享内存和访问端口两种方式进行通信，交换数据和控制信息。
信令链路的增加采用以积木叠加方式来实现，每台工控机最多可插8块PSB信令板。
电信服务器为19英寸标准的工业用计算机，可根据网关的信令链路容量的大小分别选用1u或2u或4u的工控机，其中：
工控机的配件及其配置具体如下：
（一般采用当时的主流配置，以下配置仅供参考）
3.2 软件组成
PSG信令转换网关的操作系统目前只支持RED HAT LINUX，下一个版本将支持WINDOWS2000。

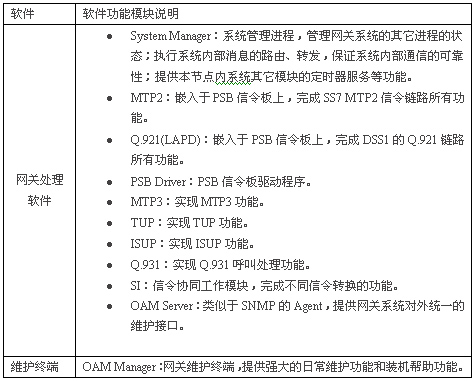

整个PSG信令转换网关的软件由系统支持软件和网关处理软件组成，具体见下表：
表 1 七号信令网关软件组成
4、信令转换组网模式

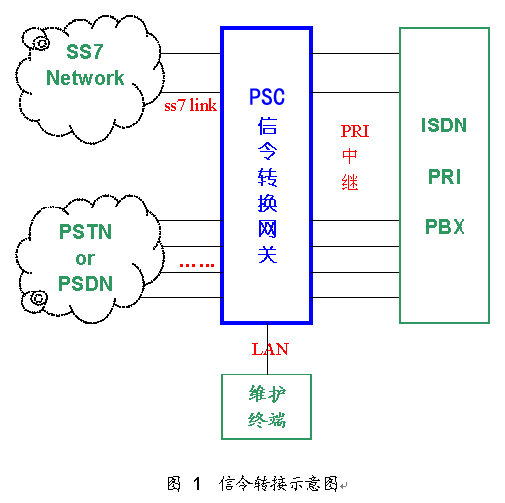

在信令转换应用中，信令转换同时处理TUP/ISUP和DSS1，并作了TUP/ISUP和DSS1之间的信令互转。组网示意图如图1所示。
从图中可以看出，来自电信运营商的SS7中继，都先要接到信令转换网关。SS7中继经过PSG转换为DSS1中继后连接到ISDN PBX。
PRI转ISUP/TUP
信令可分为局间信令（网络信令）和用户信令（接入信令），局间信令主要是SS7，用户信令则有DSS1（Q931、QSIG、DPNSS）。这些不同类型的信令在世界上不同国家/地区，又以不同变种的形式出现。电信信令技术的多样性，造成不同类型电信网络间连接的困难，为了连接不同类型的电信网络，必须采用信令转换技术，把一种信令转换为另一种信令。
炬元PSC试图解决这一存在的问题，为不同的信令转接提供一个可靠、易用的解决方案，可以处理目前大部分常见信令，并实现相互之间的转换。
目前电信市场使用的多数ISDN PBX、排队机、ACD，大多支持DSS1（Q931）而不支持SS7接入，为了能够接入到SS7网络，必须在其前端安装一个信令转换器，用于互转SS7和Q931。主流的ISDN
PBX（ALCATEL、NORTEL、AVAYA）提供商在中国市场上均采用此种解决方案，而且他们从成本、维护考虑，多采用国内的厂商提供的信令转换器。
产品功能及性能描述如下：
一、信令功能
1) 支持中国ISUP规范规定的全部消息和信令流程，对于不能直接映射为DSS1的消息和信令流程也给出适当的处理。
2) 支持ITU-T及中国DSS1规范规定的全部消息和信令流程，对于不能直接映射为ISUP的消息的信令流程必须给出适当的处理。
3) Q.931可以配置为网络侧或用户侧。
4) 扩展支持DSS1的NFAS模式和D通道备份技术。
二、呼叫业务功能
1) 呼叫转接/汇接
2) 双向同抢处理
3) 呼出选路能力
4) 字冠分析能力
5) 支持三种呼叫释放方式：互不控制、主叫控制和被叫控制
6) 支持中国CCL、OPR、MPM信令
三、计费及统计
1) 生成CDR（Call Detail Record），用于后台计费。
2) 呼叫接通率
3) 总呼叫数、成功呼叫数
4) 不成功呼叫数，分不同原因统计
四、维护功能
1) 远程拨号登录或通过Internet登录能力
2) 数据配置
3) 状态查询：SS7链路状态、ISUP电路状态、DSS1链路状态、PRI电路状态
4) 状态设置：ISUP电路闭塞、解闭塞、复原，PRI电路闭塞、解闭塞、复原，DSS1链路建链、断链
5) 信令/呼叫跟踪：ISUP信令/呼叫跟踪、Q.931信令/呼叫跟踪
6) MTP3、ISUP、Q.931异常日志
五、性能指标
1) 2 SS7 links+2 DSS1 links/PSB
2) 2 DSS1 links/PSB
3) 2~12 PSBs/Chasis
4) 1~24 PRI (DSS1 links)/Chasis
5) 1~16 SS7 links/Chasis
6) 支持8个OPC
7) 支持多局向、多运营商接入和转接
ETSI ISUP转CHINA ISUP
该应用提供一个同时具备China SS7接口和ETSI SS7接口的转换设备，一端与China SS7网络相连，另一端与ETSI SS7网络相连。根据预先设定的信令协议、消息转换规则，将其中一端的信令转换到另一端，信令转换工作是双向、实时的。转换网关的MTP3功能类似于STP，ISUP/TUP功能类似于国际电话汇接局。
相关的的功能如下：
ETSI MTP3变种
ETSI ISUP变种
MTP3信令交互
OAM
