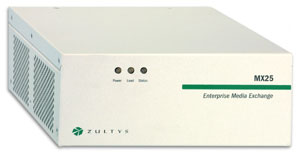

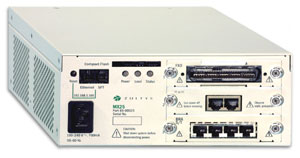

MX25 — 模块式 SIP 网关
2004/12/09
![](zultys04_1205t-1.jpg)
![](zultys04_1205t-2.jpg)
主要特性
- 独立 SIP 网关模式
- MX250 多点部署中的远程工作模式
- 远程生存性功能
- 通向 PSTN 的 30 个语音通信信道
- 电话电路的模块化安装
- 8 到 24 个模拟 FXO 电路
- 8 到 24 个模拟 FXS 电路
- 1 个 T1 电路(CAS 或 ISDN)
- 1 个 E1 电路 (ISDN)
- 4 到 12 个 ISDN BRI 电路 (S/T)
- 灵活的拨号计划
- 与任何基于标准的网络基础结构互操作
- 基于高度稳定的嵌入式 Linux 操作系统
概述
MX25 是一种能够在两种不同模式下工作的模块化设备。在其中一种工作模式下,MX25 是一个通向 PSTN 网关的独立 SIP。当在这种模式下工作时,MX25 转换电话呼叫的格式,使其可以在 IP 网络与公用电话网络之间传递。另一种工作模式是,将 MX25 作为 MX250 的功能延伸系统,用于不超过 25 个用户的分支办公室。在这种配置下,MX25 与 MX250 通信并交换有关用户和设备的信息。即使连接 MX250 和 MX25 的 WAN 链路出现故障,MX25 也能继续工作并处理来自/发往 PSTN 的传入/传出呼叫。
电话
MX25 中存在三个可以插入即插式模块的插槽。这些模块提供与电话和传真机等设备的连接,以及与 PSTN 的连接。其中,一个 FXS 模块用于连接到模拟电话和传真机。一个 FXO 模块用于使用模拟方式连接到 PSTN。一个 BRI S/T 模块用于使用 ISDN BRA 连接到 PSTN。BRA 接口既支持 Japanese ISDN 也支持 ETSI ISDN。MX25 可以容纳上述卡的任意组合。提供了一个 T1/E1 模块,用于使用 T1 或 E1 连接到 PSTN。这些卡中只能有一个插入到 MX25 中,并且只能使用一个 T1 或 E1 电路。用于 T1 的协议可以是 CAS 或 ISDN。支持的 CAS 协议包括 Loop Start、Ground Start、Immediate Start 和 E&M Wink Start。支持的 ISDN 协议包括 Lucent Custom、Nortel Custom、US National 和 INS1500。用于 E1 的协议是 ETSI ISDN。
用作 MX250 的延伸系统(模式 2)
当 MX25 被配置为与 MX250 一起工作时,相关的用户和设备信息从 MX250 传送到 MX25。MX25 具有此信息后,即使断开与 MX250 的通信,也仍然会保留该信息。MX25 使用此信息对传入呼叫作出智能路由决策。

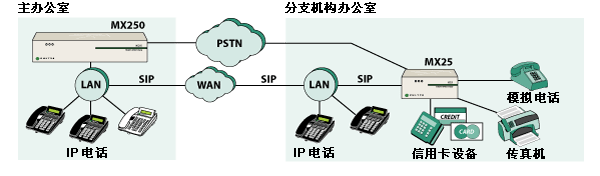

正常工作方式
正常工作期间,位于分支办公室的 IP 电话在位于主办公室的 MX250 中注册。电话将 MX250 视为其主 SIP 服务器。IP 电话还在 MX25 中注册,并将其视为备用 SIP 服务器。当无法与主 SIP 服务器通信时,这种方式便提供了一定程度的冗余
![](zultys04_1205t-3.gif)
MX25 将模拟 FXS 模块上配置的每个模拟电话、传真机或信用卡阅读器的注册信息发送到 MX250。因此,MX250 知道如何将其某个接口上的传入呼叫路由到 MX25 上的模拟分机。
当 MX25 上存在来自 PSTN 的传入呼叫时,该呼叫通过 IP 网络重定向到 MX250。MX25 确定将呼叫路由到什么位置。当使用任意 IP 电话发出传出呼叫时,MX250 负责执行呼叫建立。管理员在 MX250 上配置了拨号计划以提供成本最低的路由方式。
当 WAN 中断时的工作方式
MX25 支持由管理员配置的拨号计划,以对其配置的所有 PSTN 接口组提供智能呼叫路由。当 IP 电话由于 WAN 链路发生故障而无法再与 MX250 通信时,会自动尝试通过 MX25(备用 SIP 服务器)发出呼叫。因此,来自 IP 电话的传出呼叫会在本地通过 MX25 路由到 PSTN。
来自 PSTN 的传入呼叫会智能地路由到正确的设备。通过使用在连接可用时从 MX250 中检索到的用户和设备信息,MX25 在本地完成此路由过程。此外,管理员还可以对 MX25 进行配置,使其将所有传入呼叫从 PSTN 路由到特定的设备。
在 WAN 连接恢复后,与 MX250 的通信继续,并自动恢复正常工作。上述过程不需要管理员的干预。
用作 SIP 网关(模式 1)
MX25 可以提供模块化 SIP 网关的功能,这对于企业的许多应用程序是很有益的。其拨号计划实现了多个 SIP 服务器(内部和外部)以及电话电路之间的路由,这使得它几乎可以在每一个 VoIP 应用程序中工作。

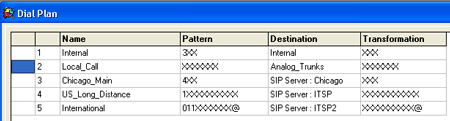

灵活的拨号计划
![](zultys04_1205t-4.gif)

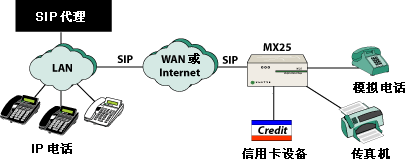

将模拟设备连接到 SIP 网络
![](zultys04_1205t-5.gif)

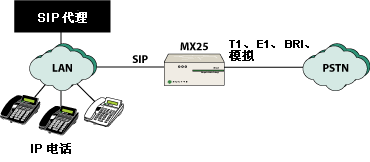

将 SIP 网络连接到 PSTN
![](zultys04_1205t-6.gif)

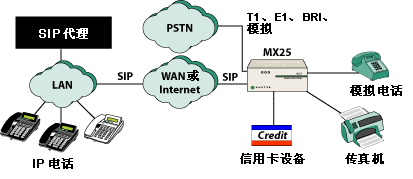

将 SIP 网络连接到 PSTN 和模拟设备
![](zultys04_1205t-7.gif)

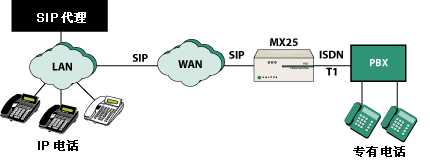

将电话系统连接到 SIP 网络
![](zultys04_1205t-8.gif)

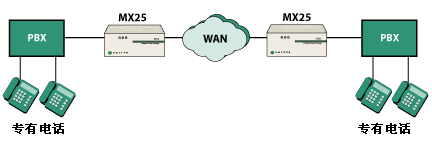

使用 SIP 将两个电话系统连接在一起
![](zultys04_1205t-9.gif)
数据网络
MX25 提供了连接到外部以太网交换机的单个 10/100Base-T 电路。可以配置以太网端口在以太网层支持 IEEE 802.1q VLAN 和 IEEE 802.1p 服务质量。对于 IP 层的服务质量,支持差分服务。
系统容量
模拟 FXS 和 FXO 是八线模块,BRA 是四线模块,支持 4 条 (2B+D) 电路。T1/E1 模块提供两条物理电路,但是,在 MX25 中只能使用一条电路(如果该模块是为 MX250 购买的,可以使用两条电路)。可以使用模块的任意组合,但是最多只支持通向 PSTN 的 30 条并发语音信道。
MX25 最多可以从 MX250 中了解 25 个用户的信息。它最多可以同时容纳 100 个 SIP 注册。
系统管理
MX25 是通过运行在 Windows 2000 或 Windows XP 下的单个图形用户界面来管理的。此界面为管理员提供了一个用于进行配置、维护和故障排除的强大工具。当与 MX250 一起使用时,配置信息可以自动发送到 MX25。
电源
MX25 通过交流电供电。通用交流电输入工作在 90 Vac 到 240 Vac、47 Hz 到 60 Hz 的范围内。MX25 的最大功率为 19 W。
MX25 具有一个被标记为系统故障转移 (SFT) 端口的模拟端口。这是一个特殊的端口,它在电源中断并且插槽 1 中存在模拟 FXO 模块时直接连接到第一个模拟 FXO 电路。这样便可以建立与中央办公室的直接连接,以便可以接收拨号音并且可以发出呼叫。
环境要求
工作温度:10°C 到 40°C(50°F 到 104°F)
存储温度:0°C 到 50°C(32°F 到 122°F)
重量:2.27 千克(5 磅)
大小:270 mm (长) x 210 mm (宽) x 85 mm (高)(11" x 8" x 3")
支架要求:标准 19" 支架,高度为 2 RU (89 mm)
安全认证:UL 60950、CSA-C22.2、EN 60950:2001
电磁干扰:FCC 第 15 部分、ICES-003 A 类、CISPR 22、AS/NZS 3548 A 类
电磁兼容性:CISPR 24 (EN55024:1998)、EN61000-4
质保:一年
技术
MX25 使用定制硬件,该硬件融合了可供 1 到 25 个用户所需的全部处理能力和资源。它完全基于开放式标准,并利用实时的 Linux 操作系统和 SIP 进行呼叫控制。这确保了互操作性、安全性和高品质语音。模块化设计实现了配置的灵活性,并为将来的扩展提供了空间。
