亚安科技Ascon协同视频会议解决方案

2004/03/19

目录

第一章 方案设计综述
§ 1.1 前言
§ 1.2 设计目标
§ 1.3 设计原则
§ 1.4 系统功能
§ 1.5 系统示意图
第二章 ASCON 视频会议方案
§ 2.1 采用H.323 系统构成
§ 2.2 网络要求
§ 2.3 服务器端的建议配置
§ 2.4 客户端的建议配置
$ 2.5 技术参数
$ 2.6 会议室级应用
$ 2.7 桌面级应用
第三章 产品介绍
§ 3.1 ASCON 视频会议系统客户端介绍
§ 3.2 ASCON MCU 服务器介绍
第四章 ASCON 产品优势
§ 4.1 易于使用
§ 4.2 部署灵活
§ 4.3 ASCON MCU 服务器技术
$ 4.3.1 协议
§ 4.3.2 分布式体系结构
§ 4.3.3 ASCON MCU技术
§ 4.4 安全性
§ 4.4.1 认证
§ 4.4.2 加密
§ 4.4.3 会议中的安全措施
第五章 ASCON 系统部署
§ 5.1 服务器端带宽要求
§ 5.2 服务器部署
§ 5.3 客户端部署
§ 5.4 防火墙问题解决部署
§ 5.5 硬件设备选择
第六章 ASCON系统技术优势
第七章 服务与培训
第八章 发展构想

第一章 方案设计综述

1.1 前言
　　信息化发展程度的高低已经成为衡量一个国家现代化水平和综合国力的重要标志，也是衡量一个企业的现代化水平和综合实力的重要标志。从世界范围来看，推进企业办公网络化、自动化、电子化和全面信息共享已成为大势所趋，建立在互联网络基础上的视频会议协同工作系统已经成为企业信息化的重要组成部分。

　　ASCON 提供多媒体商业通信服务，包括语音会议、视频会议和数据会议。ASCON的服务适合信息互递，实时协作，可以使企业共享内部信息，使最终用户沟通更加顺畅，使工作协调更方便，并适合于企业内部跟踪管理，满足有分支机构企业管理的需求。和传统的流媒体广播或静态网页不同，ASCON革新性的教育、培训服务使得企业处于分散地域的员工、合作伙伴、客户或学校的老师和学生交流、协同工作和学习，节省时间和费用。

　　ASCON所提供的基于Internet的网络视频会议系统为您提供一整套适用于语音、数据、视频、文件共享、绘图共享的视频会议解决方案，使世界各地的用户可以进行快速准确的交流和沟通，实现不同地点用户的协同办公。ASCON同时支持音频、视频和数据传送技术使得合理配备的网络视频会议系统能够同时实现会议接入内部网和互联网。通过该方案还能更有效地消除企业在经营管理上的中间环节和企业长途电话、差旅费用等资源的浪费，使企业经营更加简洁有效，使企业在竞争中获得更高的效率，在竞争中占有更大的优势。

　　在支持世界范围互操作性的同时，ASCON也为局域网提供了可靠的、高品质的、标准的视频会议。ASCON视频会议遵从相关国家标准并提供屏幕放大、全运动视频以及全双工、回声消除的音频，这样就升级了桌面PC的等级。在以往的传统视频会议系统中, 用户需要专门的视频服务器（MCU）设备, 企业在这方面的投资至少一百五十万元人民币以上。同时,举行会议的灵活性也受到很大的限制, 只能在特定的会议室开会。软硬件设施维护费用很大，企业还许设置专业技术人员进行日常维护。

　　北京世纪亚安公司自行开发视频会议系统可以有效利用企业的IT基础设施，企业员工可以使用桌面和移动笔记本电脑，在不同网络环境下运行的多点对多点会议平台，为企业提供了更加灵活方便的视频、语音、数据实时通信，可应用于各种远程会议、教育、培训和电子商务。

用户借助 ASCON 的力量更有效率的工作:
·节省大量的长途电话费；
·节省大量的出差费用及旅途时间，更具人员安全性；
·减少因为出行带来的健康隐患；
·提高企业管理者与内部的时事沟通；
·提高与客户、服务商之间的沟通和协作；
·缩短企业管理者的决策周期；
·随时可以召集、举行会议和培训；
·在外人员也可以通过互联网参与公司的会议；
·有效利用企业网络资源，没有额外的通信费用。

1.2 设计目标
　　在一个远程中心、多个下属工作站之间实现级联视频会议。我们提出了ASCON 视频会议系统解决方案,力图最大限度地发挥宽带网络的优势，提供更好的服务。

1.3 设计原则
　　为了保证视频会议系统在网上可靠的、安全的、高速的和高效的运行，我们设计时遵循如下原则：
·系统的高可靠性
·系统的易扩容性
·良好的设备兼容性
·具备数据库备份功能
·目前业界领先的MCU技术
·针对商用服务的特点，要有统一、多样的管理方式
·图形管理界面，WEB界面

1.4 系统功能
·多画面
·视频电话
·广播会议
·两点会议
·录像/回放
·电子白板
·会议讲稿共享
·文字交流
·会议控制与管理
·会议加密
·多服务器级联

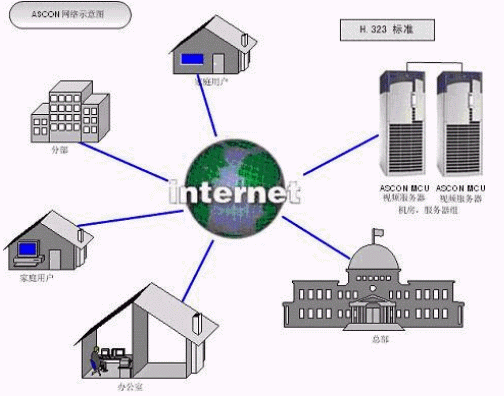

1.5 系统示意图


第二章 ASCON 视频会议方案
　　ASCON 视频会议系统是利用企业现有的IT基础架构,在不增加任何硬件投资的情况下, 通过现有的局域网或互联网,进行实时商务通信和协同工作。用户可在任何时间从世界任何一个地方登陆 ASCON 视频会议系统,进行实现多点到多点实时的语音、视频和数字会议。

2.1 采用H.323 系统构成
系统主要由：
1）服务器端：ASCON Server；
2）客户端：由MS Internet Explorer组成及视频捕获设备等。
　　其中 ASCON Server可以利用企业既有的Windows/Linux/Unix 服务器，安装ASCON Server软件、数据库、安全认证等系统即可。客户端软件不需安装任何软件，主要安装设备视频捕捉设备如： USB 接口的摄像头、数码摄相机等，此外 高品质耳机（或音箱）及麦克风等组成。

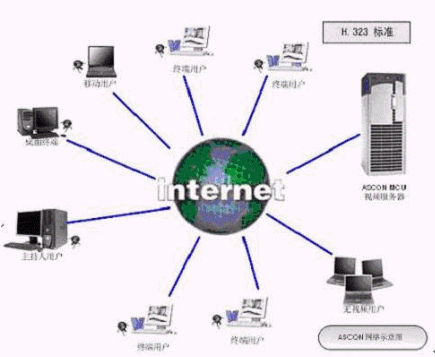

ASCON视频会议其拓扑结构如下图所示。


2.2 网络要求
　　支持TCP/IP 协议的局域网、企业内部网和广域网、互联网。
每一个参加会议用户需要 2~16Kbps 的带宽，建议采用ADSL或宽带网络。如果基于LAN（局域网）网的会议，建议使用100M 内部局域网络环境。

2.3 服务器端的建议配置


2.4 客户端的建议配置


2.5 技术参数

　　视频分辨率符合以下协议
　　CIF, QCIF
　　具有灵活图像参数设定功能，从176x144到352x288，以及可扩展到1024x768.
　　256 kbps以及更高带宽时 30 fps
　　完全符合H.323 标准

音频符合以下协议
G.711，G.722，G.722-1，G.723-1

视频符合以下协议
H.263，H.263+，MPEG4

数据传输符合以下协议
T.120

2.6 会议室级应用
　　以往市场上常见的视频会议软件基本上都是支持桌面级别的应用，而由于其视频图像效果不够理想（只支持QCIF格式，或在CIF格式下帧率太低、图像断续），或无法支持全屏显示等原因，无法在会议室级别的应用中使用。

　　ASCON 大视频能够支持CIF格式的视频图像效果，并在保证带宽的情况下，能够达到25帧/秒的传输速率，提供给用户VCD效果的视觉感觉。

　　会议室级别的应用中，客户端硬件外设应按照以下进行配置：

a． 音频设备
　　音频输入设备：应选用定向麦克或会议麦克风，这些麦克风具有方向性好、啸声抑制等性能，适合作为会议室级别视频会议的音频输入设备。

　　音频输出设备：采用会议音响系统或质量较好的音箱等设备。

b． 视频设备
　　视频输入设备：选用较高端的模拟摄像头，通过视频采集卡将采集信号输入到客户端主机。推荐设备有SONY D31模拟摄像头和OSPREY 200/500等视频采集卡。

　　视频输出设备：作为会议室级别的应用，视频输出设备通常选用高清晰度电视、背投或投影仪等设备，以提供给用户清晰、逼真、舒适的视觉感受。

c． 会议室设计：
　　会议室级别应用中，为使视频会议达到一个良好的效果，会议室的环境设计是一个非常重要的环节，会议室除了提供参加会议人员舒适的开会环境外，还要逼真的反映现场的人物和景物等，使与会者有一种身临其境的感受，因此在环境设置方面，应考虑以下因素：

·结构布置：会议室净高应最好大于三米，长宽比例控制为3:2；
·温度及湿度：会议室内的温度、湿度应适宜。通常应设定为18~25摄氏度的温度，60%~80%的湿度，并保证室内空气新鲜；
·噪声控制及声学处理：对于声学处理，应考虑以下因素：频率特性控制、回声控制及噪声控制。频率和回声控制，可通过控制室的调音台，用增设的优质功率放大器，控制高、中、低音；并可通过扬声器环绕放置会场四周，使与会者有身临其境的感觉。噪声控制主要是隔音与吸音效果控制，隔音主要是指选用双层窗户隔离外界噪音，一些电器设备的主要部件安装在控制室，以避免电感性电气设备噪音；吸音指室内应铺地毯、吊天花板，会议室四周墙壁不宜太光滑，最好装有隔音材料并用软布包装，保证室内噪音小于40分贝。麦克风与音箱应保持合适距离及方向，降低会议室的回声以形成良好的开会环境。
·色调与色彩：会场四周的景物色彩、桌椅颜色等，一般不宜采用"白色"和"黑色"等色调，这两种颜色会对人体产生"反光"和"吸光"的不良效应。所以墙壁四周、桌椅等宜采用浅色调。对摄像背景（被摄人物背后的墙）不宜挂有山水画等景物，否则将增加摄像对象的信息量及网络流量，不利于图像质量的提高。
·光源及照度：会议室的光源及照度，是会议室的基本必要条件。一般的摄像机均有自动彩色均衡电路，能够提供真正自然的色彩，从窗户射入的光偏高就会产生有蓝色投影和红色阴影区域的视频图像；另一方面，会议的召开时间是随机的，上午、下午的自然光源照度与色温均不一样，因此会议室应尽量避免采用自然光源，而采用人工光源，所有的窗户都应采用窗帘遮挡。在使用人工光源时，应选择冷光源，诸如"三基色灯"（R、G、B）效果最佳。对于摄像区三基色灯影放置在合适的位置，对于监视器及投影屏幕，周围的照度过高会影响观看效果。摄像区的照明度控制在750~12500LUX之间，非摄像区的照明度应小于80LUX。为保证产生均匀的照明效果，光源应安放在被照物前上方45度。

2.7 桌面级应用
　　软件视频会议系统广泛的应用在桌面级别的视频会议需求解决中。分布在不同地理位置的各个用户，可以通过视频会议系统，使用台式电脑、便携式电脑、工作站等，就某一问题进行探讨或就某一话题进行交流。ASCON软件视频会议系统的B/S结构使得各个视频终端具有可灵活的变更位置的特点，因此人们可以方便的在不同位置访问视频会议服务器来进行视频会议。如异地办事处和总部之间的业务会议、科研学者们在世界多个地点通过视频会议进行的学术交流、出差人员通过笔记本拨号上网和公司间进行汇报交流等。

　　在桌面级别的视频会议需求中，可根据实际需求和网络带宽支持情况选用清晰度为普通或清晰，前者可支持QCIF格式（176x144，15帧/秒，中等程度清晰度）的视频效果，后者可支持QCIF格式（176x144，15帧/秒，高清晰度）的视频效果。

　　桌面级别的应用中，可选用较简便的音视频设备。视频输入设备可选用USB数字摄像头，如SAMSUNG C30/C10等，或者普通模拟摄像头+采集卡（如OSPREY 100）等；视频输出设备一般采用普通电脑显示器、液晶显示屏、电视机等；音频设备可采用高质量耳麦等。

ASCON 视频会议系统典型应用图如下所示：


第三章 产品介绍

ASCON 视频会议功能：
1. 多画面
　　视频传输采用MPEG4标准作为视频编解码标准，支持最多16路视频同时传送，在同一时间，与会者可同时选择性的收看多路视频中的任何一路或多路视频，操作方便。还可以对任何路视频进行任意缩放和多种分辨率显示，最大支持到800x600分辨率。

2. 视频电话
　　就像打电话一样方便，共同进入约定视频会议室，然后就可以开始两点间视频电话了。

3. 广播会议
　　以多播方式，主席控制会场发言。

4. 讨论会议
　　最一般形式的会议，在会议进行中，与会人员声音进行混音处理，同时支持16路视频。

5. 两点会议
　　类似于视频电话，但是功能与研讨会议相同。与会的人都有控制会议的功能。

6. 录像回放
　　建立会议时，可以选择录制会议，这时，开会的全过程就被自动地记录下来了，包括当时的全部语音，当时的视频，以及屏幕变化，以备将来参考之用。

7. 电子白板
　　多人共享的电子白板，即写即现。电子白板提供文档共享和协同浏览，此项功能可以使用户通过可视的方式，讨论各种文档形式的会议议案，如：MS WORD, MS EXCEL, AUTOCAD, POWERPOINT等。同步浏览使用户可以同步接收各种文档，实现了远程演示功能。与会者可以通过文字消息进行交流。

　　提示窗口：收到其他用户发送的文档、同步浏览和白板提示用户。

8. 会议讲稿共享
　　主持人发布讲稿，开会时所有人员都可以同步浏览讲稿。

9. 文字交流
　　在会议窗口，有一个区域，提供文字交流，就像聊天室一样。还有一个独立的文字交流程序，提供即时的点对点的聊天。

10. 会议控制与管理

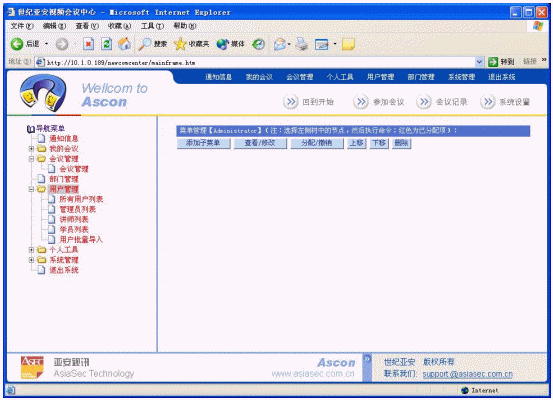

　　提供会议控制功能。会议主持者可以通过会议控制功能对任一与会者进行控制， 同时，提供了远程会议管理功能，可以在任意一台安装了浏览器的计算机上管理会议，如创建/取消会议、启动/停止会议、会议成员管理等等。

会议管理:
·可创建多个会议室或分会场
·设定会议视频质量
·设定与会者和会议时间
·编辑现有会议的配置或删除现有会议
·选定候选主持人
·可自由邀请与会人员
·电子邮件通知与会人员
·振铃方式通知与会人员

部门管理
·创建部门结构
·建立对应的部门会议

用户管理
·管理员指定分配用户记录
·查找，编辑或删除现有的记录
·授预修改用户权限

11. 会议加密
　　采用128 位的加密码SSL----使用最广泛的数据加密标准，给会议内容加密。确保不被窃听。

12. 多服务器级联
　　支持多服务器级联满足大量用户同时开会的要求。

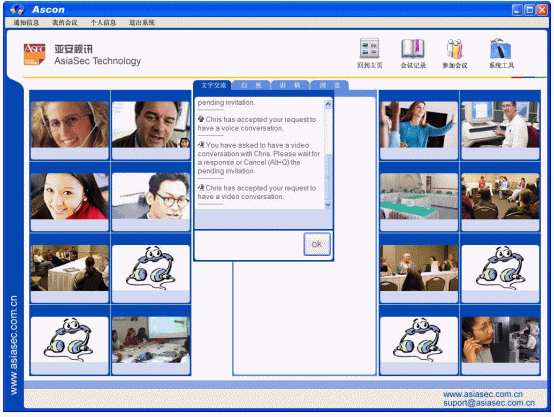

3.1 ASCON 视频会议系统客户端
·集成用户界面企业级的集成用户界面，把所有的功能集成到统一的企业级用户界面中，朴素、实用符合国际企业的要求。
·集成语音会议集成语音会议，实现了较为真实的会议情境，主持人和与会者可以进行面对面的多向可视交流，多方提问，自由发言，和实际的开会方式完全一致。
·集成视频会议支持多点、多路视频，完全实时，画面和声音同步。
·数据共享 以通用的工具为大多数终端系统提供T.120允许的数据共享。使得用户可以进行闲谈、白板讨论和会议讲稿共享。电子白板和应用共享可以互通，会议系统自动纪录修改过的演示，以便日后会议重放。
·即时会议　开广播会议的同时，会议过程中可以从正在进行的会议姓名列表中选择一个或多个与会者，然后为会议选择一个选项，启动即时会议。所有即时交谈消息都自动加密。
·会议主持人的功能：确保所有与会者都已到会、查看会议议程、处理权限 、使用举手、主持音频会议、监控会议的长度 、切换主持人、向与会者发送信息、发送 Web 页 、发送问卷调查 、查看和共享问卷调查答复、授予其他与会者控制权、控制共享屏幕。
·多种会议方式
　　主持演示： 用于包括若干演示者的交互程度适中的会议。
　　广播演示和示范：用于没有太多交互的大型会议（能够通过级联增加参会人数）；
　　允许用户用不同速率连接，参与高带宽用户的会议。

3.2 ASCON MCU 服务器
　　ASCON MCU Server在用户能够连接的任何IP网络上创建虚拟会议室，以实时视频、音频和协作进行交流。

　　由于ASCON MCU Server是基于软件的，能为适应你的网络拓扑进行定制，构成一个灵活的会议方案。多个ASCON MCU Server能为大型会议级联在一起，或对远端的各点间的数据流进行优化。当你的会议需求增长时ASCON MCU Server能升级至与你的需求相符。

　　ASCON MCU Server是一项权威的后台技术，在多种变化的环境中为音频、虚拟通信和数据协作提供交换。从高端的企业会议和应用共享到基于Internet的组视频闲谈，ASCON Server是一种透明的多媒体交互方式。

　　商业用户没有时间研究网络，需要简单地连接到在线会议。ASCON Server友好的用户界面使用户轻松地加入和参与虚拟会议：

·和硬件会议终端连接 很好的兼容VCON、Polycom等厂家的H.323终端。
·用ASCON MCU Server预定会议，或通过自动email邀请通知参会时间和地点。
·用户以同时接收的多路视频窗通过语音激励或会议主持进行切换。
·集成使会议(视频，音频)通过流媒体服务器被纪录，以备日后回放。
·能够通过级联增加参会人数。
·允许用户用不同速率连接，参与高带宽用户的会议。
·用户自主进行会议预定 他们拥有自己的纪录表，从中可以查出预定参加的所有会议。在预定和开始会议时无需管理员介入。并且预定会议时，可以选择任意会议的相关功能，包括电话会议、NetMeeting会议、数据会议、视频音频功能、加入会议密码、选择网络安全、重复记录会议等。
·通过WEB界面可以对服务器进行全面的管理。
·群体服务器流量控制 管理员可根据网络环境自定义数据流传输数据和本地缓冲大小和响应时间和安全管理，监视整个群体服务器日志事件变化，并可定义网络资源分配和限制数量。实时监控所有会议进程，并对参会人员监控管理。
·多级安全措施 所有的呼叫由ASCON MCU Server来代理。只有被允许的呼叫在网络上才能发起。允许H.323视频通过防火墙安全地进行。辅助的阻止任何人在多点会议中进行窃听活动。
·适应从窄带到宽带不同的接入方式 ASCON Server系统采用H323视频压缩技术，既可以33K Modem或ISDN拨号上网，也可以ADSL、DDN等各种宽带接入使用，以及在局域网、城域网等环境下使用。满足各种客户要求。
·信息传输可靠、安全 登录会议提供密码认证以及SSL验证，数据传输、用户密码等信息传输采用128位加密。会议中传输的音视频、数据信息在网络传输之前首先经过压缩，ASCON Server为用户提供了从简单加密、到MD5加密等多种加密选项。
·产品灵活性、扩展性好 相对于传统硬件系统，既可以应用在桌面电脑、笔记本电脑旅行中开会，也可以应用在大型会议室中。
·购置成本、维护成本小
　　相对于传统硬件系统，客户无需购买昂贵的专用硬件设备，在普通PC上就可以实现视频会议；可利用企业已有的网络，而无需支付昂贵的专用
·支持多会议室
　　多个虚拟会议室由管理服务器实现集中管理，单台物理服务器可支持数数百个会议室。
·支持大容量广播接收用户
MultiCast支持使得可以对大量非交互用户进行广播。
·可靠灵活的权限控制
ASCON提供了会议主持人机制，会议主持人拥有许多附加功能，包括允许与会者发言、中止与会者的发言、拒绝与会者的发言申请、给予与会者控制权、拒绝与会者申请控制权、将与会者请出当前会议等。另外，会议可以在主持人控制模式下进行，这时所有用户的发言和协同操作都需要会议主持人的批准。并且可以转换会议主持。
·大容量并发用户支持
在一台服务器上最多可以支持250人参加会议，对于广播会议，更能支持达到6000人的会议，完全满足企业的会议需求。


第四章 ASCON 产品优

4.1 易于使用
　　ASCON Server 视频会议软件系统功能完善、易于使用。既是对于计算机应用不熟练的用户稍加培训即刻掌握。系统具有以下特点：

·ASCON Server 客户端不需安装程序，只需安装摄像头驱动程序及插上麦克风，USB 接口的摄像头，输入用户名及密码启动 ASCON 会议系统，不许要任何配置导向，使用和管理都很方便。
·ASCON Server 视频会议系统实现了较为真实的会议情境，主持人和与会者可以进行面对面的多向可视交流，多方提问，自由发言，通过文件共享、协同浏览、远程共享功能，实现了多媒体数字会议和即时会议，比传统会议及普通视频会议更有效率。
·ASCON Server 把所有的功能集成到了统一的用户界面中，条理清晰，使用方便。
·ASCON Server 容易和企业应用软件（如ERP、CRM、OA）集成在一起工作，符合用户使用习惯。

4.2 部署灵活
·充分利用用户已有网络和计算机系统，只需简单硬件设备就可使用，减少了用户投资。
·提供企业独立部署，只需部署ASCON服务器，就可以随时随地召开高质量的语音视频数字会议。这种部署方案节省了企业购买设备及软件的成本以及系统维护的成本。
·支持多个服务器环境中的会议，适应大型会议需求。
·有多种级联方式，突破多级级联后对T.120数据共享的限制。
·支持全面的带宽管理。

4.3 ASCON MCU 服务器技术

.3.1 协议
A　　SCON 基于H.323式通信平台。该平台可以实时转发语音、视频数据，并能够处理各种复杂的媒体类型，并且和H.323硬件视频会议系统互连互通，具有很强的扩展能力。
协议支持
·符合H.323 V3的标准
·音频编码支持G.711, G.722, G.722.1, G.723-1
·音频可以被多种方式控制，支持混音
·视频编码支持 H.261，H.263，H.263+，MPEG4
·视频格式支持 CIF，QCIF
·支持多种视频控制方式，语音激励、时间间隔、连续出席、主席控制
·服务器支持多种级联方式，
·T.120数据加密

4.3.2、分布式体系结构

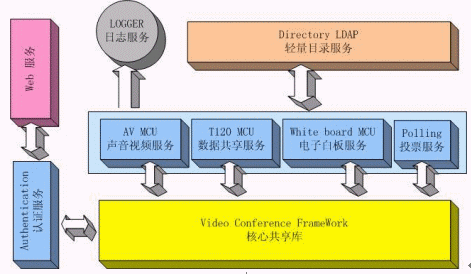

ASCON 采用了分布式体系结构，服务器的角色可分为4类：
1) Framework核心共享库；
　　Framework核心共享库是ASCON的核心。
　　提供其他所有模块（AV, T120, White board, Polling, Authentication）的底层功能调用支　　持，其他一切服务都是建立在这个核心共享库基础上的。它是视频会议系统的核心中的核心。

2) 认证服务器；
　　认证服务器用于控制 MCU 服务器的合法性，认证服务器应用了先进的激活技术，从根本上保证每个服务器许可证只能用于一台服务器。从而保证了客户的利益。

3) 应用服务器
　　包括蓝色长条框里的 4 个独立的应用服务器。
　　AV(声音视频服务器)
　　提供声音视频方面的服务,包括电视会议、语音会议、电话会议等等会议形式的声音和视频的支持。
　　T120(数据共享服务器)
　　提供所有应用程序的共享服务，窗口共享，以及远程控制的实现。
　　White board(白板服务器)
　　提供各种笔形的画板支持，以及多人同时控制。还提供PPT演示文稿的远程共享讲解，并配合白板的画笔，实现更丰富的讲演效果。

目录服务器
　　1 提供有关会议和人员的所有信息的功能。比如哪些会议在进行，哪些会议已经预订。又比如哪些人参加那些会议等等。
　　2 目录服务器保存ASCON 互动网络中用户会议及 MCU 服务器的状态信息，目录服务器可以验证用户合法性并动态分配 MCU 服务器资源，使用户得到最佳服务。

4) 日志服务器
　　提供服务器所有变化，以备将来查询之用。

4.3.3 ASCON MCU 技术
　　实时多点多路视频 实时多路多点视频传输技术是适应从2kbps 到16kbps 的网络环境，即使在大延时和高丢包率的网络环境中，ASCON的客户端也可以看到清晰稳定的画面。

　　能混音 智能混音技术，又一重要技术创新，ASCON 平台可以在MCU对语音流进行实时的混合，经混合的语音传输到客户端后进行分离和回放，这一技术使多人可以同时说话，避免了同类软件复杂的发言控制和流程控制，符合用户的使用习惯，极大的方便了用户的使用；同时MCU 端智能混音技术使得任意客户端的语音流量与系统并发用户数无关，从而大大降低了网络流量，提高了系统的可用性。和其它系统相比ASCON 的智能混音技术消除了噪音。

　　视频压缩技术 适合窄带宽带环境的网络传输。

　　智能流控制技术流控制技术是实时语音视频的核心的技术，其核心是互联网的流量模式识别。ASCON的智能流量控制技术尽最大可能消除网络的抖动，使得用户即使在大延时高丢包率和高抖动的恶劣网络环境中也能听到清晰连续的语音。

4.4 安全性
4.4.1 认证
　　我们可以把ASCON 会议服务看作是多媒体数据的交换和传输， ASCON 也为交互式会议的现场操作提供一个更为安全的结构。增加的安全元素包括：

·会议口令：与会者若想参加会议，则必须提供口令。
·身份验证：要求把与会者的名单提供给会议的组织者（有时也就是指会议的主持人）。组织者据此可以知道参会人员。如果会议组织者发现某个不能识别的与会人，她可以向他提出口头的认证。
·开除/邀请：使用这项功能，会议组织者可以从电话上开除不需要/无授权的与会者。在另一方面，如果组织者想要邀请某人加入会议，他或她也可以通过使用邀请功能来实现。

4.4.2 加密
　　ASCON不以纯文本的形式发送会议内容。为了保证最大的安全性，ASCON 采用128 位的加密码SSL--使用最广泛的数据加密标准，给会议内容加密。使用SSL，我们可以为所有往来于服务器上的数据加密，以防止在传输过程中其他人对数据的非法访问。

4.4.3 会议中的安全措施
　　在组织和举行一次ASCON 会议时，主持人有许多措施可加强会议安全。ASCON严格遵循应用共享原则，即限制与会者的使用权限，只有那些主持人认为可以共享的权限，才能被与会者使用。在这种方式下，与会者将无法使用未经许可的权限。而其它产品将会公开主持人的所有权限。

主持人有着别与会者都高的权限，这些权限包括：
·传递页（看前页或后页）。
·批注文件、发言、web 页或共享软件。
·发送文本信息给其他与会者、主持人（或全部）。
·查看与会者名单。
·授予主持人权限。


第五章 ASCON系统部署

　　ASCON视频会议系统由服务器端软件和客户端软件组成。其中安装服务器端软件的PC服务器必须有公共的IP地址（当通过公网进行视频会议时）；所有会议成员都需要在其个人计算机上安装客户端软件，可以根据具体情况接入IP网络。在较好的、稳定的网络带宽条件下，能保证较好的音视频信号的传输效果。

　　ASCON视频会议系统将所参会人员通过IP网络连接起来，提供音频、视频以及数据协作等通讯服务。

5.1服务器端带宽要求
　　在ASCON服务器端预约会议时，可根据服务器端和客户端的网络带宽状况进行会议带宽设定，以满足不同网络环境下用户的视频会议需求。

服务器端带宽要求取决于以下因素：
　　会议带宽设定、视频效果设定、参加会议人数、服务器同时支持会议室情况。

　　前三个因素决定单个会议的带宽，而服务器端带宽为该服务器所支持的并发会议带宽之和。

　　例如：某台服务器同时支持两个会议的进行，参数如下：

清晰度：清晰， 多画面会议以4画面为例
　　会议1：广播会议 1路主播 清晰画面、7人参加会
　　会议2：讨论会议 4路普通视频、4人参加会议（相互之间可能看见）
　　则计算如下：
　　会议1MCU带宽需求：120Kbps + （ 120×8 ）= 960 Kbps
　　会议2MCU带宽需求：120Kbps×4×4 = 1920 Kbps
　　则服务器的带宽总需求：会议1带宽 + 会议2带宽 = 960Kbps+1920Kbps=2880Kbps
　　从上例中可以看到，高清晰（QCIF）的会议对带宽有更高的要求。对于广播视频会议而言，会议实际带宽需求为：会议带宽 × 视频数 × 参加会议人数。

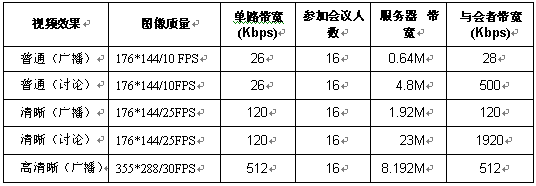

　　同时需要说明的是，服务器带宽需求为并发会议带宽之和，并发会议指在同一时间段召开的视频会议。具体的会议带宽要求如下表举例所示：


5.2服务器部署
　　配置一台服务器安装ASCON服务器软件，当通过公网进行视频会议时，服务器需要配置为公共的IP地址，并且可以位于防火墙之后。如果服务器位于防火墙之后，需要开放TCP端口号为：1935,7608,7609,7610。其中视频音频端口为1935。如果需要穿透防火墙，则不需要打开任何TCP端口。

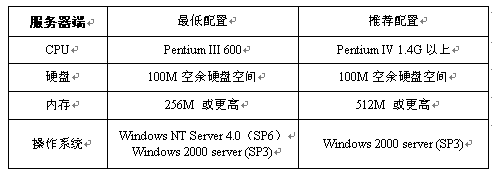

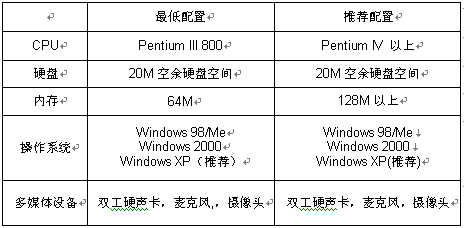

视频会议服务器的系统需求如下表所示：


5.3客户端部署
　　用户需要运行PC机上的ASCON客户端软件参加视频会议。因此，需要在所有参加会议的用户的客户机上安装ASCON客户端软件。

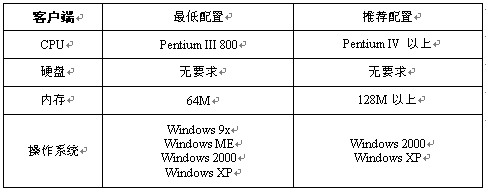

视频会议客户端的配置如下表所示：


5.4 防火墙问题解决部署
　　当用户有通过公网进行视频会议需求时，ASCON系统要求服务器必须配置有真实IP地址。
对于客户端任何网络环境的防火墙，ASCON视频会议系统都能通过80端口穿越。

5.5 硬件设备选择
　　ASCON在设计时就考虑到了与各种硬件设备的兼容性。由于系统本身是纯软件系统，通过对外部硬件设备的选择，ASCON可以实现由低到高各种级别的视频会议方案。

1．桌面型终端
　　对于桌面型的终端配置，考虑到价格因素以及携带方便性，推荐用户使用USB接口的摄像头以及耳麦，用户只要将摄像头和耳麦接到台式计算机或是笔记本电脑上，就可以通过ASCON 开始视频会议了。对于经常出差的用户，使用这种配置携带起来非常简单。

2．会议室型终端
会议室型终端要求的音视频质量一般较高，我们推荐用户使用一些相对高档的外接设备：
用途 设备
D100P是一个高速,无噪声镜头转动,宽视角和10倍光学+4倍数码变焦的高质量CCD摄像头,D100P摄像头提供了快速稳定的自动聚焦,自动白平衡和自动曝光,当镜头变换位置时不用手动控制调整。
静音操作,直接驱动马达与传统型号相比彻底降底了镜头转动的噪声。它还具备多种画面效果， 一个整合的后备电池在摄像头电源关闭时可以储存预设位等设备以参数，配有红外遥控器，通过通信RS-232C (VISCA)接口可被计算机控制。
适用于要固定的会议场所，根据各场所的特点可选择不同安装方式。采用先进的一体化工艺设计，其安装容易。16倍光学变焦镜头，8倍数码变焦镜头共128倍变焦，自动聚焦及自动光圈和电源遥控变焦/聚焦，高分辩率、低照度彩色摄像机，高灵敏度(0.8LUX) ，高精度智能化控制、180°翻转、360°连续旋转，转速可达0.3°-240°/s，可变速调整，屏幕显示（OSD）功能，64个预置点，摄像机编号，自动增益控制开关，8路报警输入，2路报警输出，自动扫描 ，标准RS-485通讯，室内型吸顶式安装。
配合AVCON,具备分布式的回音消除功能
多方位MIC矩阵，360感应拾音
智能化消除或减弱背景杂音，包括空调风扇，翻书，碰撞等杂音自动增益使音量均匀
丽声2100 ，频率范围：220～260MHz 频率稳定度：＜0.002% 调制方式：调频 音频动态范围：＞90dB 音频频率响应：50Hz～15KHz±3dB 音频输出电平：0～300mV 信噪比：＞70dB 失真度：＜0.5% 灵敏度：5uV 30dB S/N 邻道干扰比：＞80dB 镜像干扰比：＞80dB 发射功率：10mW 电源：交流220V　50/60Hz 电池：9V层叠电池 使用环境湿度：10～95% 使用环境温度：-10～5°C
屏幕尺寸 1106×622mm ，对比度 1200：1 ，像素 1365×768
色彩数 16,700,000 ，视角 160度 ，画面纵横比 16：9
制式 PAL/SECAM/NTSC ，
VGA×1,SVGA×1,XGA×1,SXGA×1,W-VGA×1,W-XGA×1
认证 FCC Classs A,UL1950,CSA950
选配件 架台组件,音箱,挂壁安装组件,斜角挂壁安装组件,天花安装组件

第六章 ASCON系统技术优势

6.1 视频编码技术
1. H.263系列标准介绍
　　H.263是国际电信联盟（ITU）提出的视频编码算法标准。它的提出是为了解决视频会议中窄带视频的压缩问题。其针对的带宽主要为甚低码率（小于64Kbps）。而高带宽、高质量的视频压缩则不在标准覆盖范围内。依据视频会议系统所依赖的网络基础设施的不同，ITU-T制定了三个视频会议协议簇：H.320、H.323和H.324。在这些协议簇中，又规定了音频视频的编解码协议等各种标准。
H.323协议与1996年通过ITU-T组织的认可，成为其H系列（视听及多媒体系统）协议之一。该协议详细说明了在无服务质量保证的分组交换网络上提供多媒体信息交互的终端的功能、结构以及各个传输信道所遵循的协议。

　　H.323采用包交换技术，基于我们已经建好的TCP/IP网络平台，可以在同一平台上实现视频、语音和数据的三网合一，对广域网的昂贵带宽的综合利用非常有效，而且具有较好的灵活性，也便于网络的管理，而且H.323具有H.320技术无法相比的灵活性和带宽的综合利用功能。从效果上说，H.323在高清晰度的大型视频会议方面在效果上毫不逊于H.320，尤其是在这种网络带宽资源比较充裕的情况下。

　　H.323支持点对点和多点两种模式，也就是本视讯系统中所描述的可视电话和视频会议两种通讯模式。H.323协议中也规定了H.323终端和H.320终端、H.324终端等等互联互通的关守协议。

H.323协议标准定义并支持如下的通信协议：
语音编、解码器通信协议（ITU-T G.711，G.723，G.729，G.722，G.728）
图象编、解码器通信协议（ITU-T H.261，H.263）
- H.225的RAS
　- H.225的呼叫信令
　- H.245的控制信令
　- 实时信息传输协议（RTP）
　- 实时信息传输控制协议（RTCP）

　　H.323协议作为国际电信联盟(ITU)制定的通讯标准，提供了IP网络包括Internet，传输音频、视频、数据通讯技术的基础。遵守H.323协议，是开发跨平台产品的坚实前提，也是各不同系统的互连的基础。H.323是目前业界中最为广泛遵循的通讯协议，为多数视频会议厂家所认可，而且目前市场上的绝大多数视频会议的服务器以及终端都是基于H.323协议研制开发的。

　　H.323能够保证所有H.323兼容设备的互操作性，能提供设备与设备、应用与应用、供应商与供应商之间的互操作能力，严格遵守H.323协议的视频会议产品将具备良好的开放性。而不遵循H.323协议的视频会议产品则相反，各个产品之间不具备互操作性，开放性欠缺。在实际使用中，会因为协议不一致，导致两个企业之间不能正常进行可视电话和视频会议，而且也大幅度限制了企业下一次采购设备的选择范围。

6.2 音频编码

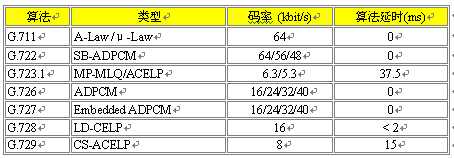

1. 国际电信联盟G系列典型语音压缩标准的参数比较


2. G.723.1压缩后的语音质量
　　在国际标准中，统一使用MOS（Mean Opinion Score）方法来评价语音压缩后的质量。在MOS方法中，电话语音质量的标准定为4分。这就是说，如果一种算法将语音压缩后，MOS值能达到4分，就说明其语音质量和电话质量等同，用户无法分辨出其中的区别。

　　G.723.1压缩算法的MOS评测值是：3.98 （Source: DSP Group Inc., http://www.dspg.com），即非常接近电话质量。

3. 为什么ASCON应用G.723.1标准用作音频压缩？
　　1) 压缩率高：G.723.1算法将语音压缩到6.3Kbps，在同类压缩算法中压缩率是最高的。
　　2) 语音质量好：经G.723.1算法压缩后的语音质量MOS值能达到3.98分，即使说对于一般没有受过专　　门训练的耳朵，已经无法区分语音是否经过压缩。这样的语音质量完全满足了网络视频会议系统的需求。

6.3音视频数据的流控技术
1. 实时数据在互联网上传输时的问题
　　1) 延时--音视频数据包从发送端到接收端所需要的传输时间。延时越大，对通话的效果损害越严重。
　　2) 延时抖动--即不同数据包延时之间的差别。延时的抖动会造成话音不连续，从而导致通话效果的下降。
　　3) 错序--数据包先发后到或者后发先到。
　　4) 丢包--数据包在网上传输的过程中，由于网络拥塞而造成的数据包丢失。

2. ASCON的流控机制
　　ASCON采用了实时传输协议（RTP）来传输音视频实时数据，最大限度的减少了因为网络的不稳定而产生的延时。消抖动算法可以处理数据包的抖动和错序问题。另外，通过专门的丢包恢复机制，ASCON可以尽可能的恢复因为网络拥塞造成的通话质量下降。

6.4 自适应带宽机制
　　在网络会议过程中，经常会出现网络带宽波动的情况。如果带宽的波动幅度使得视频会议本身的音视频数据无法正常传输，就会造成音视频质量的下降。这时候往往会出现以下情形：声音断断续续，视频出现大量马赛克甚至完全模糊不可辨认。这就要求系统对网络带宽的异常波动做出相应的处理。

　　经过大量的用户调查我们发现，当网络发生波动的时候，用户可以接受视频效果的一点降低但要求声音仍保证连续、清晰。所以，ASCON视频会议系统的设计为：当系统检测到网络带宽变化时，会首先降低视频帧率以保证声音的连续性。帧率变化的机制是：当检测到网络带宽低于系统要求带宽时，则将视频帧率迅速降低为原来帧率的1/2，比如说：原设定帧率为20帧/秒时，系统检测到带宽不够，此时，系统会通知相应的客户端将帧率降低为10帧/秒，此时如检测带宽仍然不够，则继续降低帧率为5帧/秒。当系统发现带宽已经表现为充裕时，系统会通知客户端将帧率上调，但上调的速度是缓慢的，从10帧/秒会先提高到11帧/秒，12帧/秒……直至稳定在一个适合网络带宽的值附近。在整个过程中，语音的码率是保持不变的。

　　在一次视频会议中，用户可以根据自身的网络条件，选择网络带宽。

　　在ASCON的系统设计中，我们可以允许多种码率并存在一个会议中。
首先，在每次会议开始前，会议的每个终端会检测与服务器连接的带宽情况，并通知服务器。服务器如果发现会议终端的带宽不一致，则会将不同人的视频数据做出处理，对于宽带的用户，服务器就按照宽带的质量发送视频；对于窄带的用户，服务器则会将视频质量做一些降低以适应窄带的需求，然后再发送给窄带用户。正是因为有这种机制的存在，ASCON可以最大程度的利用网络带宽，让用户体验到最好的视频会议效果。

6.5 服务器的多会议室支持
　　在一个视频会议过程中，ASCON视频会议服务器对接收到的音视频数据并非只做简单的转发就可以了，而是要做大量的计算，这其中，最主要的是多方混音的处理和视频多码率的处理。
在ASCON的开发中，ASCON对混音和多码率的处理算法做了极大的优化，这就使得一台服务器上同时开展多个会议成为可能。目前经测试，一台CPU为Pentium 4的服务器可同时支持8~10个不同会议室。

6.6 宽带环境下的高质量音视频

　　随着宽带的不断普及，用户对宽带环境下的高质量音视频效果的要求也越来越强烈。针对这样的需求，ASCON针对宽带专门做了音视频质量的优化。

　　在宽带环境下，用户的视频幅面可以达到CIF（352x288），25帧/秒，并可放大到全屏，在带宽允许的情况下（每路视频带宽大于500 Kbps），视频质量可以接近甚至超过VCD的画质。同时，ASCON在宽带环境下选择了G.722的宽带语音压缩算法，保证声音更清晰，混音效果更好。

6.7 实现各种级别视频会议
　　ASCON在设计时就考虑到了与各种硬件设备的兼容性。由于系统本身是纯软件系统，通过对外部硬件设备的选择，ASCON可以实现由低到高各种级别的视频会议方案，从桌面级到会议室级的应用均可实现。

第七章 服务与培训

定制开发
　　ASCON作为技术开发型企业，完全拥有ASCON所有技术的知识产权，可以根据用户的需求做客户化开发，满足不同用户的实际要求。

项目实施
　　项目的顺利实施是视频会议系统成功运用的保障。ASCON具有一支丰富实施经验的队伍。将根据用户的实际使用环境和规范的实施流程，迅速建立起用户方便使用的视频会议系统。使用户得到的不仅仅是一个软件产品，而是一个完整的解决方案。

技术培训
　　ASCON将为所有用户提供免费技术培训。包括产品的安装、使用，功能特点、会议管理等，以及常见技术问题的解决方法培训。

售后服务
　　电话热线支持
　　ASCON服务电话热线，配备有经验的售后支持人员接听，多数问题可以即刻解答。
　　服务热线电话是：
　　010－82684170，82684171。（每天8小时，上午9:00-下午6:00；每周5天）

　　Email咨询解答
　　ASCON还为客户提供成本低、响应迅速的Email咨询答疑。您可以将遇到的各种问题或　　要求直接发往以下Email地址：
　　support@asiasec.com
　　我们将在24小时内给您答复。

　　现场服务
　　对于ASCON客户，如果出现不能远程解决的问题，或在系统的运行环境不完全成熟的条件下，我们将与客户具体协商，提供技术人员的上门服务，现场解决客户的实际困难。

　　升级服务
　　在系统升级时，ASCON技术人员将提供全套的升级服务，通过远程登录完成服务器端的全部升级工作。客户端升级不需要下在任何软件。

　　此外，我们还可以根据客户的具体需要，提供其他进一步的技术支持。

第八章 发展构想

　　现代客户的一个重要特点就是非常看重产品与其行业性需求的结合。目前我们接触到的行业包括：远程教育、远程会诊、远程证券指导、政府办公等。对于这些行业来说，他们所需要的绝不仅仅是一个通用的视频会议系统，而是希望能结合进行业相关的软件或平台，帮助他们更好的开展工作。我们会不断的增加我们的行业性解决方案，更好的满足客户的各种需求。

亚安科技公司供稿 CTI论坛编辑


分类信息:     技术_视像通讯_解决方案
