维卡科技VN系列模拟语音卡

2009/08/18

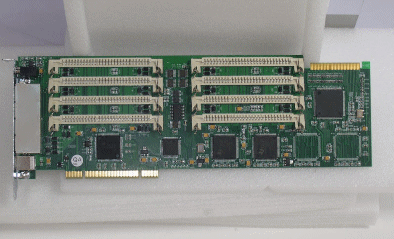

　　VN系列模拟语音卡采用“通用底板+功能模块”的模块化设计，一片卡上备有2～16个待分配的语音通道，可分别配置外线、内线、录音、联合等不同的模块，组合成不同功能、不同用途的模拟语音卡。该系列语音卡配合高效的DSP处理技术，单卡实现中继、坐席、录音、会议、FSK数据收发、语音合成等多种功能。各类模块采用SIMM插座连接，插拔极为方便，所有连接均为双重连接，确保无误。该类卡含8路和16路两种型号。

　　8路模拟语音卡是特别为中小型规模的、价格敏感的语音应用系统设计的，它拥有多种语音功能，性价比高，特别适合构建中小型综合应用系统。

　　16路模拟语音卡是16线高密度、可灵活配置的模拟语音接口卡，具有多种功能集成于一片卡上的特性。其性能稳定、功能强大、性价比极高，适合构建大中型规模的模拟接口应用。

VN系列模拟语音卡一览表

型号	总线	通道	语音处理	会议能力	交换总线	电压检测	音频插座	FSK 通讯	Asterisk	支持系统
VNO8S/PCI	PCI	8	√	√	H.100	√	√	√	√	2000/XP/2003/LINUX
VN16S/PCI	PCI	16	√	√	H.100	√	√	√	√	2000/XP/2003/LINUX
VN16S/cPCI	cPCI	30	√	√	H.110	√	√	√	√	2000/XP/2003/LINUX

产品功能

1、支持PCI2.1总线

　　符合PCI2.1总线标准，通用型PCI设计，支持3.3V及5V PCI插槽。

2、话路处理能力

　　8路模拟卡单卡可提供最多8路的话路并行处理能力；16路模拟卡单卡可提供最多16路的话路并行处理能力

3、模块配置方式

每个模块同时处理两个通道，并根据你选择的类别实现不同的功能。

外线模块：与市话线接口相连，控制线路的摘挂机。

内线模块：与电话机相连，控制座席的摘挂机，为外线中继卡提供座席功能。

录音模块：与电话线路并连，通过检测线路上的能量变化，记录来电、话音等通话信息。

麦克风录音模块：用于电话线路高阻并线录音，也可用于其他信号源高阻并线录音。

联合模块：当驱动软件未运行或发生停电情况时，该模块能够自动将座席通道与外线通道直接进行物理连接，确保通信万无一失。

4、实时语音监听端口

　　具有一路带功放的语音信号输出接口，可以实时监听任意一个通道，利用该接口放音不占用系统通道。

5、语音处理能力

支持 A-Law、μ-Law、ADPCM、GSM 6.10 等格式的录音和放音操作，具备自动增益能（AGC）。

支持 WINDOWS WAV文件的直接录放音操作和VOX文件直接录放音操作。

基于DSP算法自适应信号音检测和分析，所有信号音参数驱动自动识别，应用程序无需设置。

支持DTMF和FSK两种主叫识别功能；驱动自动区分两种模式，无需设置。

采用专业外拨算法，自动完成多通道模拟线路呼出拨号全过程，并能准确识别、人、录音电话、传真机的应答。

支持连续语音处理、语音打断和回声消除功能；全面支持语音识别和语音合成。

6、分布式电话会议功能

采用分布式电话会议技术，所有通道都有独立的会议资源，无需配置额外的电话会议卡即可实现任意多方的交互式电话会议。

DTMF 过滤功能。处于会议中的通道可以自动消除来话中的 DTMF 信号，从而使 DTMF 信号音不出现在会议中。

支持背景音播放

7、MP3格式硬件压缩录音资源

　　支持MP3格式的录音和放音操作。

8、功能强大的编程接口（API）

　　统一的编程接口，驱动程序同时支持轮询方式和事件驱动方式编程。

9、支持的操作系统

　　WINDOWS /2000/NT/ME/XP/2003

10、单机最大容量

　　单机最多10块卡。

产品特点

1、统一的维卡驱动软件

　　具有自主知识产权的维卡语音卡驱动程序开发平台具有高度的统一性，用户可以简单地调用维卡语音卡驱动程序开发平台的函数来实现电话呼叫过程中的语音处理，无须您过多了解电话呼叫的细节；能够自动完成数字中继线外拔电话的全过程，并正确识别被叫用户的状态。

2、统一的硬件序列号

　　具有硬件授权号识别电路，每片语音卡上的固件中均写入了唯一的维卡硬件序列号，可用于区分不同的卡和防伪识别，应用系统通过简单的函数调用即可获得具有硬件授权号识别电路，用户可向本公司申请唯一的授权号，保护用户软件安全。

3、SIMM内存条插座

　　各功能模块通过语音卡主板上的SIMM内存条插座连接到主板，所有触点均为双面接触，提高了连接的可靠性和安装的方便性。

4、接口

　　8路模拟卡提供4个四芯线RJ11接口，通过一转二专用转接器就可将该接口转为2个两芯线RJ11插座的接入；16路模拟卡提供4个八芯线水晶头RJ45接口，通过一转四专用转接器就可将该接口转为4个两芯线RJ11插座的接入，连接方便可靠，故障率低。

5、外置铃流馈电电源

　　外置铃流馈电电源,为坐席模块提供馈电，并可使连接坐席通道上的电话机振铃。

6、音频输出接口

　　板卡上的第一个通道集成了模拟音频放大电路，可直接连接耳机或音箱，通过简单的函数调用就可以实现对指定通道进行放音。

7、高性能的DSP算法，1000MIPS的DSP处理能力，确保信号能实时、准确地处理。

8、卡上装有符合电信标准的防雷电路，防雷击能力达到4级，确保语音卡不受雷击损坏。

9、兼容国内主流语音卡厂商的产品。

性能参数

外形尺寸：8路模拟语音卡：长×宽＝168×106mm2（不含固定片）

　　16路模拟语音卡：长×宽＝306×106mm2（不含固定片）

重量：250g

环境要求：

　　工作温度：0℃—50℃

　　储存温度：-20℃—80℃

　　湿度：10%— 85% 无结露

　　储存湿度：10%— 85% 无结露

输入/输出接口：

　　耳机插座：1个，φ3.5立体声插座

　　电话线插座：8路模拟卡：4个，RJ11，4芯

　　16路模拟卡：4个，RJ45，8芯

录放音技术指标：

　　录放音编解码格式：CCITT A/μ-Law 64kbps,IMA ADPCM 32kbps

　　录放音失真度：≤3%

　　频响：300-3400Hz(±3dB)

　　信噪比：≥37dB

　　放音回声抑制比：≥38dB

电源要求：

　　最大消耗功率: ≤12W

安全防护：

　　防雷击能力：4级

典型应用

　　中小型呼叫中心、语音信箱、录音系统、电话会议、中小型PBX、自动通知系统、交互式语音应答系统（IVR）及各类电信增值业务。
