VD系列数字中继语音卡

VD系列数字中继语音卡

2011/06/23

　　VD系列数字中继卡采用更稳定更先进的架构，应用TI公司最新的DSP处理器，处理能力达到4.8GMIPS。卡上内置了128M DDR2内存和512M FALSH。板卡采用了全新的DTMF算法，极大地提高了DTMF的接收能力，且大幅度地减少了DTMF串号，误码等问题。利用板卡DSP超强的运算能力，使VD系列回音抵消的深度提高到了64MS，结合实时的DTD检测算法，实现比以往稳定的回音抵消功能。改进了自动增益算法，提高了自动增益开启后声音的清晰度，并彻底解决了录音时的“破音”问题。新平台板卡驱动根据大多数用户实际应用中对用户放音的文件内容固定，或者部分文件内容固定的实际情况，驱动自动判断放音文件的放音频率，将频率高的N个文件缓冲到板卡的DDR中，以此大大减少读硬盘的次数，提高了放音效率，同时也减少了对CPU的占用。VD系列板卡采用PCI master（主模式）与主机进行数据交换，采用此方法进行数据交换完全不占用CPU时间，比DMA方法进行数据交换更节省CPU时间。在2000路同时录放音时，CPU平均占用率小于15%。

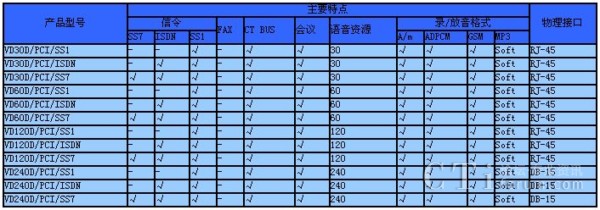

VD-PCI系列数字中继语音卡一览表

产品功能

　　1、支持PCI2.1总线

　　符合PCI2.1总线标准，通用型PCI设计，支持3.3V及5V PCI插槽。

　　2、中继接口：单卡提供1E1、2E1、4E1、8E1 （PCM）数字中继接口。

　　3、信令处理

　　采用可装载的信令处理模块，无需其它附加信令卡，信令升级时无需更换硬件，通过简单的软件配置即可实现，可支持：

中国一号信令（SS1），提供MFC收发和SS1接续两层接口。

数字一号信令（DSS1），又称ISDN PRI。

中国七号信令（SS7），提供MTP和TUP、ISUP两层接口，单板完成多个七号信令链路的处理。

　　4、信令链路

　　单卡最多支持1－8条信令链路，并支持多个链路的热备份、倒换和倒回功能。7号信令数据链路可以在1—31时隙中任选，不受第16时隙限制。

　　5、语音处理：

单板具有30/60/120/240路中继通道处理能力。

提供30/60/120/240路DTMF、FSK收发功能。

数字录音、压缩和回放功能。

语音编码为A/u，PCM压缩方法为ADPCM、GSM6.1。

采用分布式电话会议技术，所有通道都有独立的会议资源，无需配置额外的电话会议卡，即可实现任意多方的交互式电话会议。

支持连续语音处理（CSP）、语音打断（bargein）。

全面支持语音识别（ASR）和语音合成（TTS）。

　　6、采用CT-BUS总线，符合H.100标准，可方便地与支持这一标准的任何第三方板卡互连互通，从而将获取的语音信号交换至其它设备。

　　7、可检测任意频率的单/双音频信号音，方便地与各种型号交换机和集团电话配合使用。

　　8、具有32-128ms深度的回声消除（echo cancel）功能，采用业内先进的双方同时说话（DT）/回音路径改变（EPC）检测算法,结合NLP和CNG算法，大大提高通话音质和会议效果。

　　9、支持的操作系统：

WINDOWS2000/NT/XP/2003/7

LINUX kernel 2.6/2.4支持Asterisk

产品特点

　　1、统一的维卡驱动软件

　　具有自主知识产权的维卡语音卡驱动程序开发平台具有高度的统一性，用户可以简单地调用维卡语音卡驱动程序开发平台的函数来实现电话呼叫过程中的语音处理，无须您过多了解电话呼叫的细节；能够自动完成数字中继线外拔电话的全过程，并正确识别被叫用户的状态。

　　2、唯一的硬件序列号

　　具有硬件授权号识别电路，每片语音卡上的固件中均写入了唯一的维卡硬件序列号，可用于区分不同的卡和防伪识别，应用系统通过简单的函数调用即可获得具有硬件授权号识别电路，用户可向本公司申请唯一的授权号，保护用户软件安全。

　　3、高性能的DSP算法

　　采用TI公司最新的DSP处理器，处理能力达到4.8GMIPS。利用板卡DSP超强的运算能力，使VD系列回音抵消的深度提高到了64MS，轻松达到其它公司专门型号板卡的回音抵消能力，结合实时的DTD检测算法，实现比以往稳定的回音抵消功能。

　　4、全新的DTMF算法

　　VD系列板卡采用全新的DTMF算法极大地提高了DTMF的接收能力，且大幅度地减少了DTMF串号，误码等问题。

　　5、高性能的自动增益算法

　　改进了自动增益算法，提高了自动增益开启后声音的清晰度，并彻底解决了录音时的“破音”问题。

　　6、强大的防雷击能力

　　卡上装有符合电信标准的防雷电路，防雷击能力达到4级，确保语音卡不受雷击损坏。

　　7、丰富的兼容性

　　兼容国内主流语音卡厂商的产品。
