gotoneSIU国通7号信令网关系统用户手册
2008/01/16
概述
1.目的
本手册描述了gotoneSIU的硬件设备，及其内部的各个模块。包括相关的功能，性能参数，以及安装调试过程。为相关工程人员维护人员提供指导性文档。
本手册跟其他相关文档，例如Dialogic
SS7系列板卡的说明文档一起阅读会有更好的效果。
2.产品
gotoneSIU™是广州国通信息技术有限公司自主研发的7号信令网关设备，它是基于Dialogic系列SS7信令板卡，为用户提供便利的SS7应用，简化了Dialogic
SS7信令的应用流程。本手册涉及到如下型号的系列产品：
- gotoneSIU™ PCCS6，基于Dialogic PCCS6；
- gotoneSIU™ SPCI2，基于Dialogic SPCI2；
- gotoneSIU™ SPCI4，基于Dialogic SPCI4；
- gotoneSIU™ CPM8，基于Dialogic CPM8；
产品物理外观如下(外观仅供参考)：
 |
 |
| Fig 1-1 gotoneSIU™ CPM8 物理外观 |
Fig 1-2 gotoneSIU™ PCCS6物理外观 |
产品外观根据不同的型号一般为1U或2U可上机架式设备，根据不同的型号，一般内部包括：
- 一个含有 dual Intel Xeon processors的主板；
- 一个AC输入的电源模块；
- 一个硬盘；
- 一个CD ROM;
- 最多2个Dialogic的SS7 信令卡；
- 一个冷却风扇；
- 一个RJ45以太网口；
- 一套隶属于gotoneSIU™的SS7信令网关软件；
下表列出了不同型号之间的性能参数：
Tab 1-1 系列产品性能表
以上表格性能参数，产品更新不另行通知，以实物为准。
安装
1.工作环境
gotoneSIU™是精密设备，必须安装在适当的环境中方可正常工作，参数描述如下：
- 操作温度 Temperature, operating:
+5°C to +40°C (+41°F to +104°F)
- 存储温度 Temperature, non-operating:
-40°C to 70°C (-104°F to 158°F)
- 存储湿度 Humidity, non-operating:
95%, non-condensing at temperatures of 23°C to 40°C (73°F
to 104°F)
Sound pressure: < 55 dBA at ambient temperatures < 28°C measured
at bystander positions in operating mode
2.Telecommunications Compliance

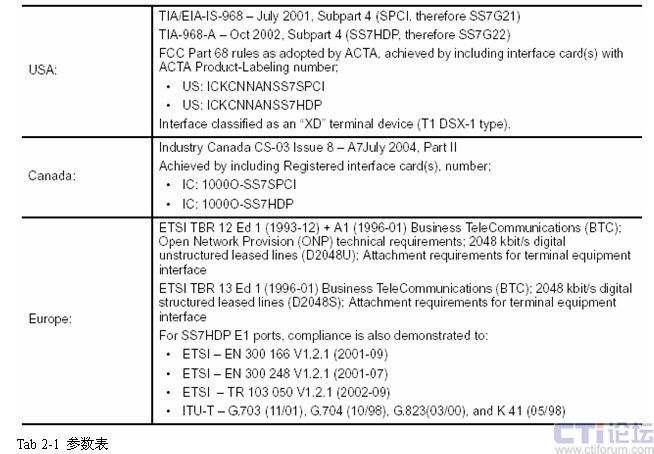

在安装前，需要严格核对如下各个国家的标准；
3.部署拓扑
根据不同的需求会有不同的拓扑，下面的拓扑是比较常用的拓扑结构：

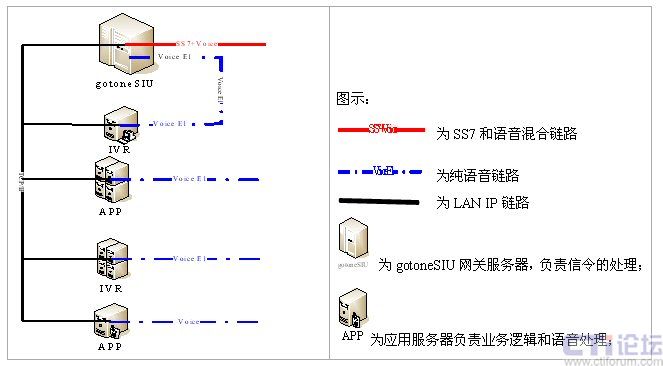

Fig 2-1 常用拓扑结构
不同的型号可以处理不同的话路数，可以支持不同的links，支持不同的linkset，支持不同的局向。现实中要根据不同的需求来确定不同的拓扑结构
4.前板指示

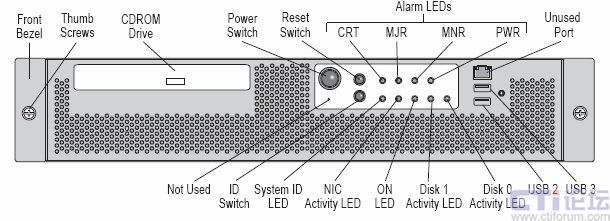

不同型号有不同的前板，根据具体的配置而定，但基本上每个前板的功能都类似，前板主要显示系统的运营状态及外设接口，如下所示(仅供参考)：
Fig 2¬-2 系统前板参考图
5.后板指示

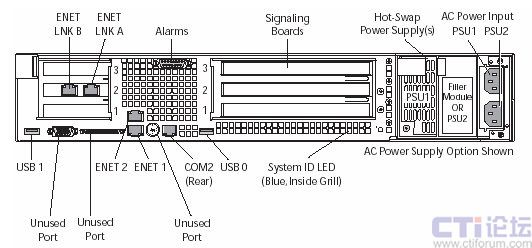

不同型号有不同的后板，下面图片仅供参考，实际背板以实物为准。
Fig 2¬-3 系统后板参考图
5.1. PCM线路
不同的型号有不同的PCM接口，下面的以gotoneSIU™ SPCI2为例，简单说明一下。

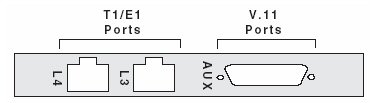

L3，L4为8-way RJ45线缆，120Ω制式。当板卡正常启动后，板卡后面的灯应该亮起来，显示为绿色。
5.2. RJ45接口

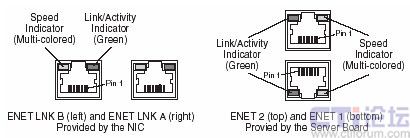

不同型号会有不同的RJ45部署，下面图片仅供参考。
RJ45以太网接口是用以接TCP/IP网，以实现SS7到TCP/IP包的转换，为8-Way电缆接口。
调试
1.参数配置
不同的需求，不同的拓扑，需要配置不同的参数。就gotoneSIU™而言，配置参数需要2步，第一步需要配置Dialogic
SS7的参数(相关配置说明需要参阅Dialogic SS7板卡的相关说明)，第二步需要配置gotoneSIU软件的参数。gotoneSIU软件的配置分为服务器端和端口端，需要配置的文件为ss7_svr_dlg.cfg，ss7_port_dlg.cfg，ss7_port.cfg，如下。
1.1.服务端
服务器端需要配置ss7_svr_dlg.cfg文件，此文件为一般的TXT文件，可以用任何文本编辑器编辑修改。文件说明如下：
系统轮询时间，单位为毫秒
系统信令类型，0=SS7 ISUP 1=SS7 TUP，默认为SS7 ISUP。
调试标题，在调试后台程序ss7_svr_dlg.exe时，显示标题。
最大话线数
每一端口最大话路数
服务端端口设置，该端口接受端口端请求。
调试端口，该端口接受调试程序udpcon..exe请求。
- "systemClientIP0" = 127.0.0.1
调试调试udpcon.exe所在的IP
- "systemClientPort0" = 8050
调试调试udpcon.exe所在的通讯端口。
- "systemClientIPn" = 127.0.0.1
端口端n，IP，n=1..9
- "systemClientPortn" = 8061
端口端n，其中端口n=1…9
1.2.客户端端口配置(ss7_port_dlg.cfg)
系统轮询时间，单位为毫秒
调试标题，在调试后台程序ss7_port_dlg.exe时，显示标题。
最大话线数
每一端口最大话路数
本端口开始话路
服务端端口设置，该端口接受服务端请求。
调试端口，该端口接受调试程序udpcon..exe请求。
DLL端口，该端口接受应用程序请求。
- "systemClientIP0" = 127.0.0.1
调试调试udpcon.exe所在的IP
- "systemClientPort0" = 8050
调试调试udpcon.exe所在的通讯
- "systemClientIP1" = 127.0.0.1
DLL所在的IP
- "systemClientPort1" = 8052
DLL端口
- "systemClientIPn" = 127.0.0.1
服务端IP,n=端口序号加1
- "systemClientPortn" = 8041
服务端Port，n=端口序号加1
1.3.DLL端配置
DLL配置就是DLL文件的配置参数，配置文件为ss7_port.cfg。
端口最大话路数
DLL端口，该端口接受端端口端请求。
- "systemClientIP" = 127.0.0.1
端口端所在IP
- "systemClientPort" = 8045
端口端端口。
1.4.配置实例
下面为某个系统的配置实例,系统的拓扑结构为Fig 2-1，共有90线，3个端口端，每个端口一个E1。
（1）服务端ss7_svr_dlg.cfg
"systemSleepTime" = 100
//=0 ISUP 1=TUP
"systemIsTup" = 0
"systemTitle" = server>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemPort" = 8041
"systemPortDebug" = 8042
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8050
//client
"systemClientIP1" = 192.168.0.101
"systemClientPort1" = 8061
"systemClientIP2" = 192.168.0.102
"systemClientPort2" = 8062
"systemClientIP3" = 192.168.0.103
"systemClientPort3" = 8063
（2）端口端1(第1个E1)ss7_port_dlg.cfg
"systemSleepTime" = 100
"systemTitle" = client1>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemBeginCh" = 0
"systemPort" = 8061
"systemPortDebug" = 8044
"systemPortDll" = 8045
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8051
//dll
"systemClientIP1" = 127.0.0.1
"systemClientPort1" = 8052
//server 1
"systemClientIP2" = 192.168.0.100
"systemClientPort2" = 8041
（3）端口端2(第2个E1)ss7_port_dlg.cfg
"systemSleepTime" = 100
"systemTitle" = client2>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemBeginCh" = 30
"systemPort" = 8062
"systemPortDebug" = 8044
"systemPortDll" = 8045
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8051
//dll
"systemClientIP1" = 127.0.0.1
"systemClientPort1" = 8052
//server 1
"systemClientIP3" = 192.168.0.100
"systemClientPort3" = 8041
（4）端口端3(第3个E1)ss7_port_dlg.cfg
"systemSleepTime" = 100
"systemTitle" = client3>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemBeginCh" = 60
"systemPort" = 8063
"systemPortDebug" = 8044
"systemPortDll" = 8045
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8051
//dll
"systemClientIP1" = 127.0.0.1
"systemClientPort1" = 8052
//server 1
"systemClientIP4" = 192.168.0.100
"systemClientPort4" = 8041
（5）DLL配置相同ss7_port.cfg
"MAXCHANNEL" = 30
"systemPort" = 8052
"systemClientIP" = 127.0.0.1
"systemClientPort" = 8045
1.5.启动
启动前需要确认Dialogic SS7板卡配置正确(\septel\config.txt)，并且启动正常，相关链路连接正确。尤其需要确定如下参数：
- 24点码OPC/DPC,格式如:001-002-003或0x010203.；
- SLC，信令链路编码；
- CIC，电路识别码表；
- 第一条信令的时隙TIMESLOT；
- 信令是否带话路；

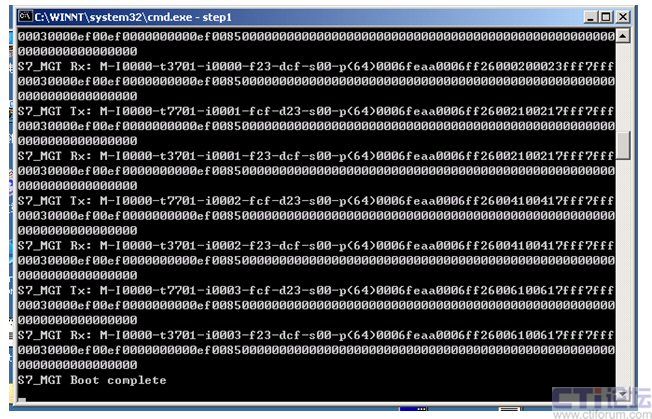

板卡正常启动后，会现实如下界面，不同配置会有所不同。
服务端
ss7_svr_dlg.exe
成功运行后，系统在后台运行，没有任何的界面。如果需要调试信息需要运行监控程序。

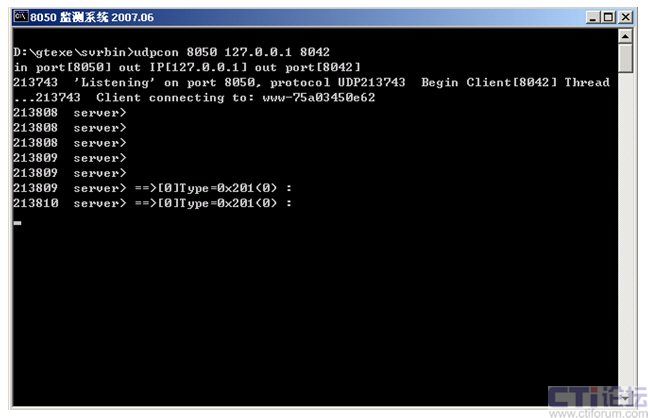

监控后台运行dispsvr.bat(d:\gtexe\bin>udpcon 8050 127.0.0.1 8042)
正常启动后如下图：
端口端
ss7_port_dlg.exe，及语音应用（如jxtSvr.exe）
成功运行后，系统在后台运行，没有任何的界面。如果需要调试信息需要运行监控程序。
监控后台运行dispport.bat(d:\gtexe\bin>udpcon 8051 127.0.0.1 8044)

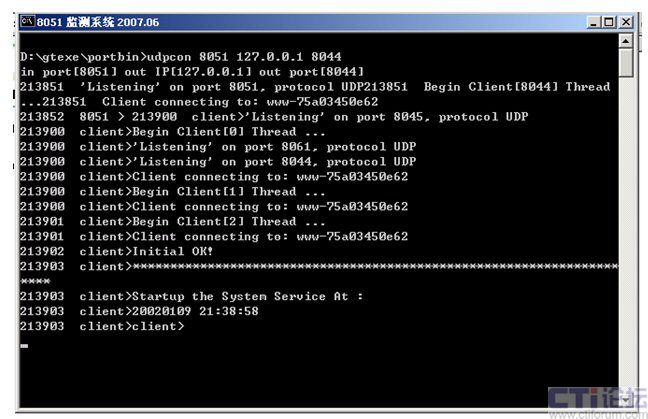

正常启动后如下图：
2.版权信息
gotoneSIU™是商业软件，在使用的时候必须得到合法授权。合法的用户必须有国通技术的软件书面授权，和相关的授权文件，系统通过SS7信令板卡和服务器的MAC序列号为授权关键字。所以更换SS7信令卡或者网卡都需要重新授权。
授权分为服务器端，和端口端。服务器端为主要授权，控制着SS7板卡和MAC的序列号以及端口端的个数；端口端授权每个端口的线路数。
授权信息会在相关的监控界面中查看，非法的软件系统不可以运行。
3.测试
打开监控界面，如果电话能正常呼入，就会有相关的信息现实在监控界面。监控界面如下图，仅供参考，不同的配置会有不同的监控界面：
信令的交互会实时的显示在以上界面中。
维护
需要不定时的清理系统的日志，需要做好系统的病毒预防。如果需要系统更加稳定，需要冗余备份系统。
升级
目前所以产品皆不支持冗余备份，我们计划将在随后的版本中提供冗余备份功能。
国通技术负责1年的免费技术支持，终生有偿维护。
