西安优视建设泰安供电公司调度视频会议系统
2007/06/14
1.用户需求分析
泰安供电公司调度视频会议系统项目建设目标包括7个会场，其中中心设主会场1个，设分会场6个。.视频会议系统全网采用高速网络传输，整个系统呈星型网络结构。系统要求视频会议终端带宽接入支持512Kbps-2Mbps，摄象机具有水平垂直云台控制变焦功能，支持远程控制。要求MCU具有多种控制方式，同时配置流程简单、界面直观、操作简便、会议配置灵活等。
在功能方面要求：各下属单位可以同时召开会议，实现多点视频会议，多点远程教育培训、协调调度；也可分为不同小组分别开会；日常工作中，各下属单位可以方便地与任一其它下属单位连通，或通过简单拨号与国内、外其它单位的设备连通召开单独会议。网络要求：简单、方便、可靠，易于扩展。在多点会议情况下，各分会场（部门）使用宽带网络连接到局中心。
2.方案设计
2.1 设备选型
会议终端我们选用山东万力公司的嵌入式视频会议终端WL-2000MH。该终端产品具有最佳的视音频质量，支持数据传输，性能极其稳定。产品选用最先进的音频/视频/系统编解芯片，产品的设计为目前最为先进的高度集成化设计，功能强大，操作简单，无需专人职守，支持7×24小时使用。
WL-2000MH高清晰度会议电视终端率先在视频会议系统中采用了MPEG-4编解码技术，图像质量达到广播级的DVD效果，在传统会议电视2M带宽下，可以做到实时编解码（pal@25f/s,
ntsc@30f/s），图象分辨率达到500线以上，作为高端会议电视产品，WL-2000MH充分满足了对图像有高质量要求的用户需求。WL-2000MH视频会议终端的技术特点有如下几个方面。
终端支持远程管理：终端设备具有嵌入软件和LAN接口，可接入LAN。网管中心可用专用软件对终端进行远程管理，对全网所有会议电视终端的工作状态实时监控、管理。无需另配专用设备；
视频编解码算法：支持多种视频编解码算法H.261、H.263和MPEG-4编解码算法；
速率自适应可调：采用H.323协议，视频会议设备均运行在局域网上，可以享有更高的带宽。WL-2000MH型产品速率512k～4M可调，当信道带宽保持在1M时，就能得到非常满意视频会议的质量；
所有设备为常待机状态：所有设备均为24小时常开机状态，将日常操作减少到最少，随时可以召开会议；
终端支持远程控制摄像头：WL-2000MH会议终端配有红外接口和遥控器，都含有相同的控制协议，每台会议终端通过RS232串口与会议专用摄像机的控制串口相连，在远端通过遥控器实现对相应的摄像机进行控制。
视频会议多点控制单元设备我们选用西安优视数字视频有限公司的URSA H.323 MCS-4000多点控制单元。
URSA H.323 MCS-4000多媒体交换平台具有业界领先的产品稳定性，它遵从国际 H.323v4标准，兼容市面上所有的主流视频会议终端。既可以面向商业、企业、等中小用户，也可以面向政府、电信运营商等大型用户提供专业级服务。URSA
H.323 MCS-4000会议功能全面、运行稳定性，其主要功能特点为：
会议管理：全新的会议管理思路，建立会议成员数据库，在召开新会议时只需从该数据库中直接添加即可建立新的会议。建立好的会议可以进行保存，以后每次开会时可以直接调用，极为方便。
会议模式：具有导演控制模式、语音激励模式、主席轮循模式。在不间断会议情况下，上述几种会议模式可以实现在线切换。
会议自主控制：通过遥控器可以完成会议远程呼叫、挂断、画面轮询、申请发言、分屏模式切换等会议管理控制功能，不需要直接操作MCU。这一功能对于大容量承载多组会议的会议系统是十分重要的。
视频合成：在多画面模式下，MCU对选定的多路视频信号进行复合。支持多画面模式和单画面模式的在线切换。支持四画面、九画面、十二画面和十六画面等二十几种分屏模式。
音频混合：可以实时将多路语音进行合成，使每个与会者可以同时听到多个与会者的声音。在会议进行的过程中可以动态指定其中某个终端是否参加音频混合。
双路视频：支持主流会议终端的H.239双路视频传输技术，扩展了会议应用范围。
会议召集：支持会议预约功能，可设定时间来安排会议议程,系统到时会自动拨通各个分会场,不需要分会场干预；
远遥功能(FECC)：支持H.281远端摄像头控制，同时通过对H.281协议的扩展实现了对会议自主控制的支持；
字幕显示功能：支持终端字幕和会场滚动字幕。
内置路由功能：灵活的网络接入方式，支持多个网口跨网段连接，解决了不同网络用户参与视频会议的难题，也提供了全新的防火墙穿越方案。每个网口都可以独立支持NAT功能，为用户节省了公网地址资源。
2.2 整体方案考虑
在控制中心，配置一台优视USRA MCS-4016多点控制器(MCU)。各会场各配置一台WL-2000MH视频会议终端。
在通信线路方面,各分局通过宽带网络连接到总部，同时以划分信道的方法，使视频会议独通信信道，不受其它数据业务的影响。
主会场、各分会场采用和数据业务共享的光纤连接；各会场均可以自适应带宽速率接入MCU，组成多点会议。
IP网络中任意节点不可呼叫其他节点进行点对点双向通信，须多点控制器MCU支持；在多点会议过程中，IP网络中任意节点不可以随时加入；提高了安全性。
IP网络中任意节点在MCU容量范围内可通过MCU召开多点双向会议，可使用的最高速率、最多接入端点数与同时召开的分组会议数量皆与MCU配置有关。
各个节点上的会议室型WL-2000MH终端的数据流可向多点控制器MCU发送动态高清晰度图像（720*576的FULL D1）, 可以把主会场摄象机画面清晰地传输到所有WL-2000MH终端。
WL-2000MH会议室型终端的功能包在点对点会议中支持双路视频传输，即把主教者的人物画面和语音同时传输给远程会议室。

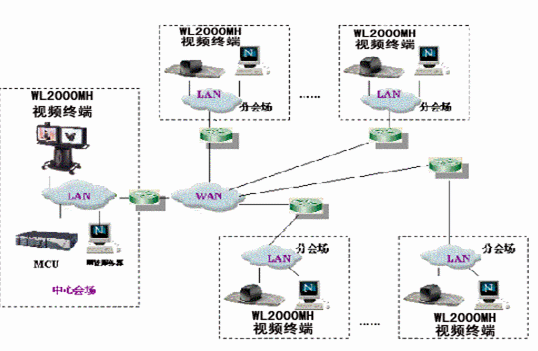

电力调度视频会议组网图
2.3主会场设计
根据贵单位的分布特点，视频会议会议系统建立7个会场，其中主会场一个，设在大楼的会议室，分会场6个，设在各下属单位会议室。传输信道采用系统内部的宽带IP综合网络。
在大楼的主会场，提供100M快速交换以太网端口，连接主会场WL-2000MH会议终端、会议电视管理系统（MCU）、会议网络控制软件。
在主会场，电视会议终端采用万力公司的会议室设备WL-2000MH会议终端系统，它支持2个屏幕输出，在主会议室主会场，配有一个42英寸等离子电视机，可以更好的将会场图像输出。另外，在主会场预留一条电话备份线路，用来在网络故障的情况下用音频拨号方式拨入，加入到视频会议中。

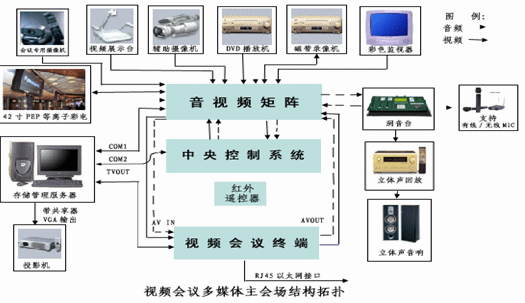

以上设备分别通过综合信息网提供的100M快速交换以太网接入会议网系统。在控制室，我们配置一台笔记本电脑，分别用来运行会议管理系统、会议控制软件，配置视频会议系统会议存储管理服务器对视频会议网络进行统一监控管理，会议存储管理服务器用来存储会议内容供以后二次利用点播/广播服务。他们均以100M快速交换以太网接入综合网。在会议控制人员进行管理时，他们只需进入控制软件界面，输入正确的口令后即可进行会议管理和控制及会议设置和维护，也可以通过配置的便携式维护终端1套（笔记本电脑）进行。见下图：
设备配置说明：
- 主会场配置URSA MCS-4016 MCU 多点控制器一台。主会场MCU通过100M快速以太网线路接入主会场所在地局域网。
- 终端设备配置WL-2000MH型视频会议终端设备一台。
- PC机实现数据传输
- 通过RS232串口与PC机相连，与其它会场实现数据传输共享。PC机同时接主会场局域网，实时调用各种数据。
- 网络控制终端
以一台PC机接入局域网作为网控终端，对所有会场终端设备进行远程管理。
- 背投显示
主会场面积较大，所以配置大屏背投显示器。
- 专业摄像机
主会场配置高档会议专用摄像机。
2.4 分会场设计
根据设计要求，分会场6个，设在各下属单位会议室。传输信道采用宽带IP综合网络2M或4M的线路。
在各分会场，提供100M快速交换以太网端口连接分会场会议终端WL-2000MH,以上设备分别通过综合信息网提供的100M快速交换以太网接入主会议系统网。另外，在分会场预留一条电话备份线路，也可以用音频拨号方式拨入，用参加视频会议。

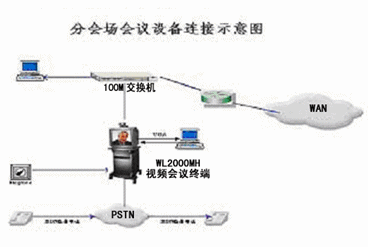

分会场连接图如下：
设备配置说明：
分会场配置WL-2000MH会议终端，具有快速以太网LAN接口，在H.323上可达到4M。实际应用中，分会场工作速率在512K-2M自适应可调。中心会场可通过局域网对分会场设备远程管理。终端通过RS232口连接摄像机，中心会场可进行遥控分会场的摄像机，注本地也可以进行摄像机控制。WL-2000MH会议终端有两路视频输出，一路为远端视频，一路为本地视频，分会场可选择两个显示设备如大屏幕彩电或背投电视。
3、电力调度视频会议系统的特点
为用户的网络设计及实施提供了最大的利益保证，其技术的卓越性表现为：
- 产品的先进性—高度集成主流产品
- 网络的易用性 – 操作简单、智能化高、网络接口丰富
在整网设计的方案中，所有操作均可在无需任何专业知识的背景下进行，对操作人员的技术要求达到了最低化的标准。工作人员不必考虑设备的设置和网络状况，设备能自动监测线路及调整适应线路状况及远端设备情况，工作人员只需拨号码，如同打电话，即可连通，无需使用任何专业知识。所有产品使用统一的遥控器、操作界面，菜单简单明了。系统配置、故障诊断、系统升级等维护工作完全由网络维护中心远程实现，最大限度减少网络运营维护工作量。
3、网络的安全性 – 非PC结构，无病毒感染
终端设备为高度集成结构，非PC结构，无操作系统，采用专用软件，从根本上不存在计算机病毒感染的问题。所选用的终端和MCU产品均可为用户的使用、管理、维护提供多种授权确认机制，使不同应用条件下都应有相应的安全保障，使网络中的系统管理员、系统使用者等不同级别身份的人员具有不同的系统操作权限。
4、网络的开放性及可升级性 – 互通性好，软件升级
设计网络可与任何视频会议网络相连，终端和MCU设备支持与所有符合视频会议标准的产品相连接。终端和MCU设备全面支持软件在线升级，且升级方便。
5. 稳定性与灵活性相结合 – 同时支持LAN、ISDN
主会场和各分会场采用H.323协议，通过局域网连接，具有稳定性和易用性。召开视频会议时网络畅通，开启设备自动与其它会场的IP地址完成信道的连接，快速方便。同时可以实现全网会议、几点之间的小组会议和点对点会议等会议方式，使应用十分灵活。
6、技术最先进–选择的原因
高清晰度动态图像传送
首创的800*600（SVGA）、704*576（4CIF）、720*576（D1）分辨率的动态高清晰度图像的传送技术使诸如活动的PC图像（诸如FLASH）、实物投影、显微胶片、图表等视频信号的无失真传送成为可能，而其他产品只能实现动态352*288（CIF）或静态图文704*576（4CIF）的传送。
双路动态视频图像同时传送
通过1台终端实时向连接对端传送两路动态视频信号，远端站通过主、辅2台电视分别显示不同画面，如授课教师和授课资料（录像、图片、实物投影等）2路视频可根据视频源特点分别选取不同传送模式，如CIF和4CIF或者SVGA，使所传送的图像更清晰。
