RTTHTM打造室内无线覆盖贵宾体验

2011/09/22

　　一、RTTHTM的驱动力

　　据统计，70%的无线数据业务量发生在室内。在移动业务逐渐深化、强调个性体验的今天，国内运营商近年来打造的多频段、多制式的全业务网络，在家庭覆盖方面仍然存在欠缺，带来诸多不良体验，从而成为困扰运营商的无线网络优化的“痛脚”，主要有以下表现：

家庭/室内深度覆盖不足、通话不畅；

高层覆盖切换频繁；

室内3G数据业务体验不佳；

同一运营商多种业务重复入户，多业务产品集成度差；

无线信号入户难，物业协调难；

以往设备在用户家中不易取电，用户终端适用性不强；

投诉处理周期长、效果改善有限；

　　二、RTTHTM——打造无线覆盖的贵宾体验

　　烽火科技以帮助运营商为无线用户打造更加完美的通信体验为己任，结合公司多年室分领域的丰富经验，依托强大的产品自主创新能力，以市场需求为导向，针对无线信号入户难的问题，创新地提出了RTTH（Radio To The Home）入户解决方案。RTTH入户解决方案主要包括RTTH-HG综合宽带入户系统解决方案、RTTH-HR家庭智能直放站解决方案、RTTH-PICO手机伴侣解决方案，能够有效地解决运营商在家庭和室内无线覆盖的“疲软”现象，提升客户“网络VIP”的感受，增加客户的忠诚度。

　　三、RTTHTM产品构架和应用

　　1、RTTHTM-HG综合宽带入户系统

　　（1）应对问题

　　室内家庭用户的覆盖往往都存在较多的协调问题，从2G室内覆盖看，主要都是电梯、楼道等公共区域的覆盖，并没有真正做到家庭入户覆盖。家庭室内覆盖主要依靠宏站信号或楼道信号渗透。

　　本综合宽带入户系统提供一种低成本的家庭深度覆盖方案，利用用户已有的入户五类线，将无线信号，比如GSM、TD-SCDMA等不同制式的移动信号和入户的以太网信号共用一根五类线，通过远端用户终端为家庭用户提供宽带上网、IPTV、无线路由的同时，提供移动信号接入服务。

　　本综合宽带入户系统能够满足运营商无线信号的室内深度覆盖需求；解决运营商无线信号入户难、物业协调难的问题；不重新部署线缆，直接重用驻地网资源、用户资源进行室内信号覆盖；解决在用户家中不易取电的困难，采用远供方式对用户终端供电。

　　（2）系统主要特点

支持多种网络通信制式

支持强大的后台监控功能，能够实现短信/IP监控

支持PoE远程供电功能

用户终端友好，用户容易接受

低功率发射，绿色环保

支持一站式网络安装便利，操作简单，即插即用

非常适用于家庭、热点区域覆盖及VIP投诉处理等

操作简单，即插即用

图：RTTHTM-HG综合宽带入户系统应用模式
　　（3）系统优势

可以对主单元、家庭多业务终端进行全面监控；主单元和家庭多业务终端之间通过RS485通信

在现有IP宽带网络基础上部署监控网络，具有高可靠性和低成本。

上传设备状态，下发配置数据双向控制。

根据客户要求，也可以通过短信或GPRS方式进行通信监控。

　　2、RTTHTM-HR家庭直放站解决方案

　　（1）应对问题

　　HR 是小功率ICS数字无线直放站。它为家庭、办公室等室内空间提供移动通信信号，具有站址施工与运行的经济优势，并能提供最佳服务。HR和一般RF 直放站的结构相同，它应用ICS技术克服天线之间的隔离度不够而产生的自激，确保充分的小区覆盖率。它由以下几个部分组成：根据环境变化的输入及反馈信号消除部分、RF信号放大器、通信与控制处理器、内置天线。在不便安装一体型（内置天线）HR的位置，例如地下、深处室内空间，HR提供外接天线功能。

　　（2）系统主要特点

产品支持GSM、CDMA、WCDMA等多种制式。

即插即用，安装方便。集施主天线与重发天线于一体，没有任何额外的电缆或天线的安装。

数字自激消除技术有效消除反馈天线之间造成的干扰，更好的提供移动服务质量并扩大覆盖范围。

可级联以进行系统扩展，扩大覆盖范围，扩展覆盖深度。

　　3、RTTHTM-PICO手机伴侣解决方案

　　（1）应用问题

　　在城市的许多场所，如密集小区家庭室内、办公场所、会议场所等，由于受建筑物的阻挡或屏蔽的影响产生通信盲区，使移动电话无法接收或接收不良。如果对该区域做专门的室内覆盖设备，存在时间长、工程量大、投资多等困难。针对以上问题，烽火科技以客户需求为导向，推出手机伴侣系列产品（PICO），致力于为运营商提供低成本、组网迅速、稳定运行的覆盖解决方案。

　　手机伴侣产品具有无线转发，双向放大GSM、CDMA或者WCDMA基站上、下行信号，有效扩展和填补覆盖盲区的功能。采用中频滤波、宽频放大技术，能有效放大所需信号，滤除其它无关信号，避免小区干扰，提高话音质量和扩大覆盖范围。

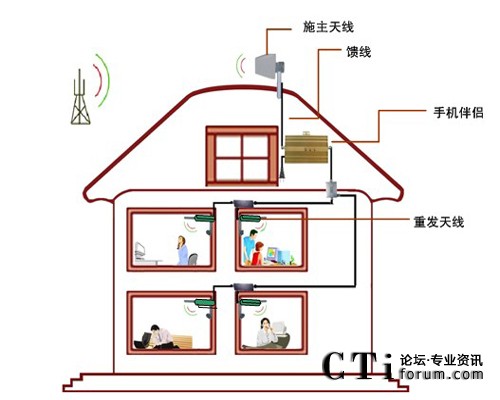

　　该产品的典型组网方案如图示：

图：RTTHTM-PICO典型组网方案
　　（2）系统主要特点

有效放大上下行信号，提高手机接通率；

外形美观小巧，安装方便快捷；

高增益、高抑制度，简化工程安装问题；

主要应用于室内点式小区域覆盖，覆盖室内信号盲区；

无遮掩物覆盖面积1000平米左右，部分遮掩物覆盖面积350平米左右，有遮掩物覆盖面积200平米左右，覆盖效果达到边缘场强－85dBm以上。

　　（3）系统优势

结构优良：采用了先进的微电子电路集成技术，与传统的射频直放站相比具有功耗小、体积小、重量轻、覆盖成本低等优势；

对基站无干扰：上行增益小，每台手机伴侣引入所带来的噪声恶化量小，几乎对基站无任何干扰；

安装简便：快速解决用户投诉；

监控功能：可根据用户需求提供监控；

稳定的覆盖效果：内部采用高性价比元器件， MTBF≥50000小时；

具有自激保护、故障检测和链路关断保护等功能，设备工作更可靠。

　　结语：烽火科技RTTHTM系列入户解决方案，专门针对运营商客户在日常运营中遇到的上述问题，有效解决多种入户难、信号投诉处理等难点，能有效改善用户终端体验，提升运营商运营效率，从而取得品牌与经营双重效益。
