CG 6060系列产品是搭建经济型、可扩展和高可靠电信应用解决方案的理想系统平台。CG 6060系列平台提供多达16路T1/E1
PSTN中继接口,并拥有内置IP功能,开发商采用Dialogic功能丰富和灵活的Natural AccessTM软件开发和运行环境,可以在CG
6060系统平台上快速开发各种新型应用解决方案。Natural Access为应用开发商提供了全系列的应用服务,包括:面向VoIP的FusionTM、NaturalConference、NaturalFaxTM和Natural

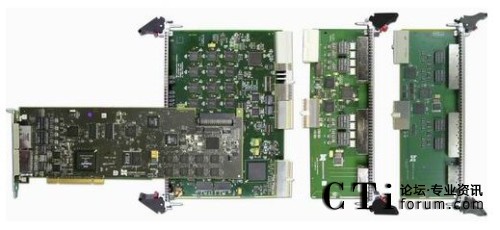

Call ControlTM(NCC)。CG 6060 PCI板卡和CG 6060C CompactPCI板卡是研制经济型应用系统的理想选择,可研制的应用系统类型包括:媒体服务器、增强服务平台、IVR、会议应用、消息处理、IP集中交换解决方案等。
应用系统
- IVR、会议应用、传真
- 每个CompactPCI插槽最多可支持480路接口
- VoIP网关和IP媒体服务器
- 增强服务平台
- 无线/IP网关
- VoIP和PSTN电信测试系统
- PSTN中继
性能
媒体处理
- 媒体处理DSP可提供4200 MIPS以上的处理容量
- 低延迟媒体流处理
- A-law或µ-law PCM编码
- 板卡内置的RTP/RTCP处理
- 回音消除(64 毫秒尾长)ASIC(64 毫秒尾长);不需要DSP资源
接口
- 双路10/100 Base-T以太接口(提供PICMG 2.16连接选项)
- 面向IP媒体服务器应用的经济型配置
- 0、2、4、8或16路数字PSTN中继接口
- 软件可选择的T1/E1接口类型配置(120欧姆)
- 在T1/E1接口可提供多达480路分信道的DS0数据流
- 支持各种通用信令协议
- 可同时支持语音媒体服务器和网关开发环境
平台兼容性
- 支持单块PCI板卡配置或单插槽6单元CompactPCI应用方案。
- 全速H.100/H.110总线采用4096路时隙,可以与其它开放式体系的高容量应用系统中的板卡实现互操作。
- 完全支持PICMG 2.1热插拔标准
- 功能丰富的Natural Access软件开发包,其支持的操作系统有:Windows®、Intel®和SPARC® SolarisTM、Linux®。
- 简便易用的Natural Call ControlTM API应用接口现在可以提供SIP功能。
技术说明
CG 6060系列产品体系设计在单块板卡上集成了PSTN接口、电信协议、全面的IVR功能、全双工回音消除、语音编码、传真处理、会议应用、视频处理、快速以太接口和数据包协议。这种集成产生了经济型、可扩展的系统平台,可以满足OEM供应商对120路接口以上新一代汇聚应用解决方案的研制需求。
Natural Access
Dialogic公司的Natural Access开发和运行环境可以支持CG 6060系列产品。Natural Access提供了跨操作系统的一致性API应用接口,因而可以提供真正的应用系统可移植性。基于Natural Access提供的Natural Call Control应用服务,开发者可以调用单个跨协议的API应用接口,方便、快速的开发可支持多种电信接口的应用系统。Natural Call Control采用板卡控制处理器对大部分协议进行处理,可以显著的减少主机处理器的负荷。Natural Access为Dialogic公司的 AG 和CG系列板卡提供了统一的开发环境。
Fusion和媒体流体系结构
Dialogic公司的Natural Access Fusion服务提供对CG 6060系列板卡支持,可以用于研制基于IP的增强服务应用系统。该开发环境可以显著的提高开发效率和应用系统性能,而更重要的是,它提供了应用系统的可扩展性。Fusion提供了通用的软件开发环境,可以用于研制IP电信网关和IP增强服务平台。
Fusion提供IP和PSTN混合通话的功能支持。其支持的应用服务包括:联合通讯、预付费通话等基本应用;以及语音门户、语音浏览器、无线web接入等创新性web应用。
强大的媒体流处理是Natural Access的一项标准应用服务,它提供了媒体信道创建功能,以提供两个端点间的数据传输。其支持的端点类型有:T1/E1、RTP/IP、UDP/IP-T.38传真,以及基于主机的功能(如:录制和播放)。媒体流应用服务可以和其它Natural
Access应用服务配合使用,如:Natural Call Control,为PSTN呼叫控制和IVR提供接口。
欲了解有关Natural Access和Fusion的更多详情,请参阅其相应的产品技术参数表。
双路冗余以太接口
CG 6060系列产品提供了双路10/100 Base-T以太接口。它们可以用于接入两个独立的子网,也可以用于自动容错转移模式,在不中断当前呼叫处理的前提下,自动的把处理流量转移到另外一路备用接口。该功能可以有效预防线路和集线器故障。在CompactPCI模型下,这些接口连接由尾部板卡提供。

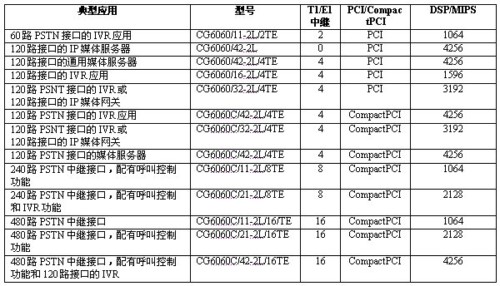

应用配置
注:既适用于RJ-48C T1/E1接口,也适用于RJ-21接口。
主处理
- PowerPC®微处理器,配置SDRAM和外部高速缓存的高性能RISC处理器
- IBM 405eP PPC,333 Mhz
媒体流DSP处理
- 通用接口功能
- 综合的IVR支持
- 回音消除
- 语音编码标准:G.711、G.723.1、G.729a/b、G.726、AMR
- 传真:T.38实时;T.37存储发送
- 处理器:TI TMS320C5441 主频 133MHz ,200 kB SRAM
- 容量:最大可以达到4256 MIPS
PSTN回音消除
- e256 ASIC,无DSP负载
- 每路接口最长可支持64毫秒尾长处理
- 基于每路接口的可选择配置
- 声学回音消除可以达到18 dB以上
- 双向自动增益控制
- 拥有专利的加速自适应汇聚技术
- 多种音频屏蔽功能
- 34 dB以上的回音损耗增强处理
- 拥有专利的智能含糊语音识别技术
- 符合或超过G.164、G.165、G.168(2000)标准
音频信号处理
- 取样率:8K 样本/秒 (电信行业标准)
- 语音压缩(IVR):
- 11 kHz,8位/16位线性压缩(.WAV);16位模式将减少单块板卡可支持的接口总数
- 8 kHz,16位线性压缩(WAV);
- 64 kbps µ-law或A-law压缩(ITU-T G.711标准)
- 16、24和32 kbps ADPCM,使用NMS算法和NMS帧和比特封装技术可以得到2倍速的回放加速
- OKI-compatible ADPCM ,在6 kHz频率下可提供24 kbps处理;在8 kHz频率下可提供32 kbps处理,并能提供2倍速的回放
- IMA兼容的ADPCM 32 kbps
- G.726 兼容的ADPCM 32 kbps
- MS-GSM
- G.723.1
- G.729a
- AMR
主机接口
- 电气:PCI本地总线标准R2.2
- PCI通用扩展板卡:可兼容5.0V和3.3V信令环境
- 总线频率:DC,66 MHz
- 总线类型:32位主模式或从模式
- I/O内存映射区:内存映射接口可以支持高效数据块传输
- 地址/中断:PCI BIOS可以自动配置地址和中断号(不需要跳线或转换开关)。
H.100/H.110总线
- DS0数据流和H.100/H.110总线的灵活连接
- 可通过交换接入4096路时隙中的任意一路
- H.100/H.110总线的主时钟/从时钟模式(可通过软件配置)
- H.100/H.110总线的端接法(可支持交换)
PSTN网络连接
- 短途中继接口
- PCI数字中继接口连接器
- 2路中继:前面板提供2个RJ-48连接头
- 4路中继:前面板提供2个RJ-48连接头(每个连接头支持两路中继),并附加了分离线缆
- CompactPCI数字中继接口连接器
- 4路、8路或16路T1/E1中继
- 4路中继:CompactPCI尾部转换卡提供4个RJ-48连接头
- 8路和16路中继:CompactPCI尾部转化模块提供1个或2个RJ-21连接头
参阅PSTN数字中继技术支持手册,可以了解技术参数、标准、协议支持、T1/E1接口、以及音频生成和检测等方面的详细资料。
IP网络连接
- 物理特性:双路10/100Base-T以太接口
- PCI:连接板提供RJ-45连接头
- CompactPCI:在尾部面板提供RJ-45连接头
- 协议:RTP/RTCP、UDP、IP(V4和V6)、ARP、ICMP、IPSec
软件环境
- 开发环境:Natural Access 2005-1或更高版本
- 操作系统:
- Windows
- Intel Solaris
- SPARC Solaris
- Red Hat® Enterprise Linux
功耗
环境要求
- 运行环境温度:0 ºC ~ +50 ºC
- 存储环境温度:-20 ºC ~ +70 ºC
- 湿度:5% ~ 80%,无凝结
