Ai-Logix TX1000产品在IP录音系统中的应用

2009/09/11

　　之前Ai-Logix IP录音解决方案中推出了适用于百兆网络的高阻搭接盒-TX100，使IP录音系统中对转发数据的可靠性和稳定性得到了提高，现在Ai-Logix推出的适用于千兆网络的高阻网络搭接盒TX1000，更迎合了广泛的IP录音系统的要求。本文将介绍TX1000的主要特点和应用举例。

　　TX1000是Ai-Logix推出的可用于千兆网络，配合IPX-C使用的高阻网络搭接盒。TX1000不需要使用镜像网络端口，可直接搭接千兆网络，并且不会丢失数据包。可配置在两个网络设备之间的任何地方，不会破坏供电以太网（POE）网络，不会损耗网络上的任何能量。

TX1000高阻搭线示意图

产品特点如下：

两个搭接端口用于监控客户网络

两个输出端口将数据包发送给录音系统

所有的端口可以设置成10/100/1000网速

自动适应10/100/1000网速

自动过滤网络上不完整的无用的数据包

提供简易的 VLAN 过滤

数据混合

相对于TX100，TX1000有如下新增的特点：

千兆接口——千兆网络的搭接和千兆网络的转发，同时也可搭接10/100兆的网络

自动适应不同网速

VLAN 过滤 —— 十分低价的网络数据过滤设备

VLAN过滤示意图

　　混合模式—— 将双向的数据混合到一个输出端口, 只要一根Cable就能监控所有数据

应用案例：

　　使用TX1000高阻搭接

　　与TX100相同，将TX1000直接高阻搭接在网络中的任何位置，两个Network端口高阻搭接在主干网上，另两个端口Monitor A和Monitor B将上行数据流和下行数据流转发至IPX卡上。只是TX100用于百兆网络，TX1000可用于千兆网络，实现千兆输入，千兆输出。也可以通过开启VLAN过滤功能，只转发指定的VIAN ID上的数据，实现千兆输入，百兆输出。这样搭接的最大优点在于TX1000是高阻搭接在网络上的，保证了录音系统对原有网络上的数据没有任何影响。

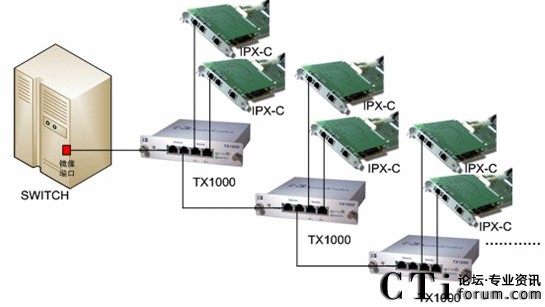

　　使用TX1000实现备份/分用

　　将PBX或网络Switch的镜像端口连接到TX1000的Network口，另一个Network口和Monitor 端口就可将一个端口的数据备份成三个端口的数据，实现了一分三的功能。若再接一个TX1000，就可以继续分用，以此类推，根据各个IP应用中实际所需的备份/分用，TX1000都可予以实现。

　　另外，TX1000作备份/分用使用时，如果使用Network口扩展至另一个TX1000，即使TX1000断电，也不会影响下层的备份/分用数据的传输，这样保证了系统的高稳定性和高可靠性。

　　TX1000的推出，使Ai-Logix的IP录音解决方案更加全面，也使客户的IP录音系统更加可靠和稳定。
