个性化回铃音业务解决方案

2005/12/26

概述

　　个性化回铃音业务也称为彩铃业务 (Color Ring Back Tone)，就是为用户提供个性化的回铃音。用户定制了该项业务后，当其他主叫用户拨通该用户时，听到的将不再是单调乏味的回铃音，而是该用户定制的个性化的回铃音。个性化的回铃音可以是任何音频信号，如音乐、广告、录音等。

　　用户可以通过IVR、Web、WAP、SMS等多种方式进行业务注册、管理和定制铃声，可以选择一段系统预设置好的音乐，也可以通过网站下载乐曲，甚至可以自己动手录制一段音乐或提示音内容。用户在定制时可以选择一个或多个美妙回铃音，如按不同的时间、不同的来话。系统会根据这些组合作出智能的选择。

工作原理
　　彩铃业务的实现主要有二种方式：一种是基于交换机的方法，另一种是基于智能网的方式。两种方式各有利弊，在业务开展初期，为快速推出业务，较多的采用智能网实现方式；面对市场的迅速发展，对系统容量需求的快速增长，更多的采用交换机的实现方式。下面分别介绍这二种方式的工作原理。

基于智能网的方案

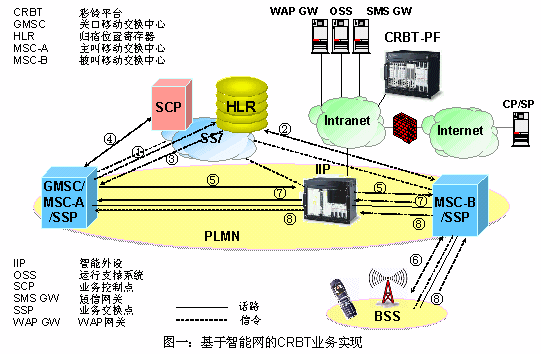

　　该方案是通过SCP控制SSP，利用IIP桥接呼叫，由IIP根据主被叫逻辑关系控制回铃音的播放，从而实现CBRT业务。如图所示。

　　关口移动交换机或主叫移动交换机（GMSC/MSC-A）收到来自它网或移动主叫用户的呼叫请求，向被叫所属的HLR发送消息Send Routing info，请求被叫用户的路由信息。

HLR向被叫当前所在的VLR_B发送 Provide Roaming Number，请求漫游号码。VLR_B分配漫游号码，并向HLR回消息Provide Roaming Number ack。

若被叫是CRBT业务用户，则HLR返回的消息带有SCP地址和业务码的签约信息T-CSI。

GMSC/MSC-A触发SCP，SCP收到业务请求后选择对应的IIP并下发带路由前缀的Connect消息，指示GMSC/MSC-A将呼叫路由转向IIP。

GMSC/MSC-A发送请求到IIP，IIP向MSC-B发IAM转接该呼叫，并且根据主被叫号码的逻辑关系选择个性化回铃音。此时IIP同时设定和管理了两个通道：GMSC/MSC-A－IIP 和IIP－MSC-B。

被叫MSC发Paging 寻呼消息，被叫终端返回Paging Resp.寻呼响应；

MSC-B向IIP回ACM，IIP向GMSC/MSC-A发ACM并播放个性化回铃音；同时屏蔽从被叫端局发送过来的普通回铃音。

被叫应答后，MSC-A向IIP发应答消息ANC；IIP收到ANC后停止播放回铃音，同时向GMSC/MSC-A发送ANC，形成主叫和被叫的通话连接，主被叫用户进入正常通话。

　　智能网方案对现有的网络改动较小，可以快速开展彩铃业务。但是，在现有的智能网网络条件下，该方案会造成话路迂回，占用过多的中继资源；而且整个呼叫过程中都要占用CRBT-IP，容易造成话务负载过大，限制了CRBT业务的用户数量。

基于交换机的方案
　　该方案主要由 "交换机＋彩铃系统"组成，通过对MSC和HLR的改造，修改交换机的呼叫处理流程，在交换机内部识别处理彩铃呼叫；而彩铃系统执行控制逻辑，为用户提供个性化回铃音和用户管理，实现彩铃功能。根据触发彩铃业务的交换机不同，可分为主叫交换机触发方式和被叫交换机触发方式。下面介绍被叫交换机方式。

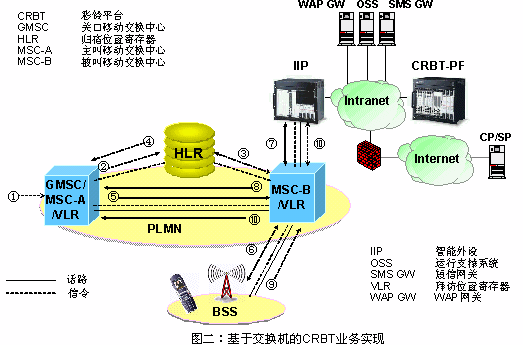

　　设定被叫为移动用户，登记并激活了CRBT。处理步骤如图二所示。

移动或其他网的主叫用户通过主叫MSC或关口MSC（GMSC/MSC-A）拨打激活了CRBT的被叫用户；

GMSC/MSC-A向被叫所属的HLR发送MAP消息Send Routing info，请求被叫用户的路由信息；

HLR向被叫当前所在的VLR_B发送 Provide Roaming Number，请求漫游号码。VLR_B分配漫游号码，并向HLR回消息Provide Roaming Number ack，将漫游号码（MSRN）返回给HLR；

HLR向MSC-A/GMSC发送Send Routuing info ack ，返回漫游号码；

MSC-A/GMSC使用漫游号码向被叫MSC-B发送ISUP（或TUP）初始地址消息(IAM)；

MSC_B发Paging 寻呼消息，被叫终端返回Paging Resp.寻呼响应；

MSC_B判断被叫为CRBT用户，建立与CRBT系统中对应IIP的通路，发送和接收IAM和ACM消息。此过程中， MSC-B同时设定和管理两个通道： MSC_B-被叫终端，MSC_B－IIP。

MSC-B向MSC-A/GMSC回ACM，MSC-B接通IIP与MSC-A的后向通道，CRBT系统根据主被叫号码的逻辑关系选择个性化回铃音，并向主叫播放。

当被叫用户应答后，被叫终端向MSC-B发送Connect消息；

MSC-B向MSC-A/GMSC回应答信号ANC，接通与MSC-A/GMSC的双向通道，同时拆除与IIP的连接并释放资源，形成主叫和被叫的通话连接，主被叫用户进入正常通话。

　　交换机方式的优点是IIP的资源利用率比较高，业务实现彻底、接续速度快，避免过多占用话路中继的问题，整个网络的资源利用合理。与其他大量的增值业务组合运营时，没有呼叫处理上的负面影响。但它需要对所有的交换机进行升级改造，网络改造成本较高。
CRBT系统及实现
　　CRBT系统由两大部分构成，增强型独立IP设备（CRBT-IIP）和CRBT管理平台(CRBT-Plateform)。它们均适合采用基于CompactPCI开放式标准架构的解决方案。CRBT-IIP设备
　　IIP是CRBT系统中的的信令接续、呼叫控制单元，与MSC之间通过TUP或ISUP信令连接交互；还完成铃音的请求、发送、保存功能，。其结构如图三所示。

CRBT-Plateform设备

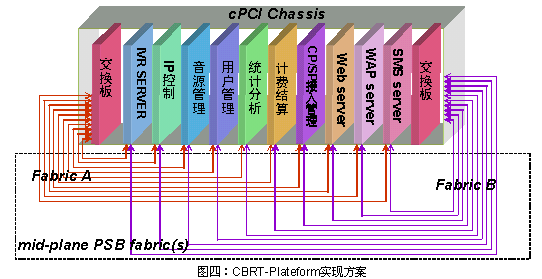

　　CRBT管理平台，提供用户数据管理、业务数据管理、铃音的播放控制、CP/SP接入管理、CP/SP的音源上传、音源的管理、计费结算、与SMSG/WAP-GW/OSS等系统的接口主要功能。由多个互联的模块所组成。其结构如图四所示。

各模块的主要完成如下功能：

IP控制模块：从IP中获得相应用户的音源码查询请求，将相应的音源码传输至IP设备上。

音源管理模块：对所有上载音源进行统一的管理和储存，并能向各个IP设备同步音源。

用户管理模块：提供用户的注册、注销、认证等功能。

CP/SP接入管理模块：为CP/SP发布个性化回铃音音源、开展业务、管理其上传的音源提供Web界面。

统计分析模块：提供对系统状态，如CPU负荷率、Disk负荷率、故障及警报、网络状态等的实时监控、统计；以及业务统计，如各种音源统计、用户统计等。

计费结算模块：按规定的格式生成计费文件，并将计费文件按规定的传输协议提供给营帐系统。

各类server：提供相关的Web、WAP、IVR、SMS等手段给用户，进行业务注册、注销，选择、修改、删除其定制的个性化回铃音。

凌华系列产品的选择

　　凌华科技为智能网设备、增值业务平台、刀片式服务器等模块化构件提供了H.110、cPCI、PICMG 2.16等多种产品系列。凌华产品优越的性能、高可靠性、及完善的服务体系是业界高性价比的优选产品之一。凌华不仅可以提供典型配置的解决方案，而且可以按不同容量和可用性要求选择不同的配置，满足不同情况的设备要求。

CRBT-IIP可采用凌华的集电路交换H.110和cPCI总线为一体的cPCIS-3330系统平台，高性能的处理器板，以及中继卡和信令卡，组成独立IP。按不同可用性的要求，可配置成双独立模块话务分担冗余方式、双机主备用冗余方式或混合方式。

CRBT管理平台可采用凌华符合PICMG2.16的系统平台、刀片式服务器，可配置两块交换板负责数据的交换。由多块刀片式服务器构成的各模块，在系统内通过背板包交换总线与交换板相连，构成以太网连接。

　　根据不同的容量要求，凌华有ADLINK 14槽cPSIS-3300 或8槽系统cPSB-880、cPSB-800等系统平台；刀片式服务器有cPCI-6840 1.6GHz Pentium® M 处理器板、cPCI-6860双Xeon处理器板、cPCI-6765A LV Pentium Ⅲ处理器板等可供选择。

结论

　　彩铃业务以其时尚、新颖、不受终端限制、体现个性化的特点受到了众多年轻时尚用户的追捧，作为话音业务的一项增值服务，成为继短信之后的又一个利润增长点，是一项有发展潜力的增值业务。模块化通信组件的解决方案投资低，见效快，性能稳定和扩展性强的优点，符合当今发展趋势，解决了以往高开发费用和长开发周期的困难，使开发者可以把注意力集中在业务处理上。它的出现正越来越多地成为电信设备制造商，增值业务提供商和系统集成商的首选。

凌华科技公司供稿 CTI论坛编辑
