第 一 章 概 述
佳合通信技术公司是一家技术力量雄厚的专业寻呼开发公司,公司现有技术人员16人,全部大学本科以上学历, 并且从事寻呼研究开发已多年. 公司建制齐全, 人员配备充足, 保证了业务的不断开发更新和提供完善的后续服务。
佳合寻呼系统自从八九年开发成功并安装运行以来, 经过不断的更新和增加功能, 系统日臻完善, 承接了很多大寻呼台的业务, 如:贵阳邮电寻呼台(126,988), 武汉邮电寻呼台,洛阳八一寻呼台, 北京天河寻呼台, 浙江台州电信寻呼台等大的寻呼台, 还有一些小的独立寻呼台. 从97年开始，成为连通寻呼191/192设备的主要供应商之一，截止到99年底，已有几十套系统在联通网上运行， 公司在寻呼连网技术上有丰富的经验，包括专线连网，X.25分组网和联通的IP连网，99年开发出多端口TNPP交换机，具有国内领先水平，TNPP交换机基于LINUX系统，单模块处理能力达到120万数据包/小时以上，第一套系统已在西安成功开通运行几个月，经受住了春节大话务量的考验，该产品可作为Motorola和建利尔同类产品的替代设备。 我公司承接这些联通项目, 做到了功能全,速度快, 安装后系统运行稳定, 后续服务及时, 受到联通总部领导的好评。
佳合寻呼系统在多年的寻呼业务中，曾与多种其它寻呼设备配合使用，如自动系统UNIPAGE, MPS2000, GL3000等, 了解各种设备的特性及接口要求, 做到了与其它寻呼设备的紧密接合。
佳合寻呼系统是一套自动,人工兼容的寻呼系统(如贵阳邮电局988台), 但是由于以往的旧式自动寻呼模块只能够取主叫号码, 缺少新一代寻呼台要求的很多功能, 如语言信箱,联网服务等. 因此, 我公司集中技术力量, 开发了一个全新的自动寻呼模块。新的自动寻呼模块既保持了与人工寻呼的兼容性, 又能提供全面的新功能, 而且有很大的扩展能力。
新的自动寻呼模块以新一代的操作平台WINDOWS NT为基础, 使用DIALOGIC公司的DTI/300SC语音卡作为接口设备, 揉合多线程的编程方法和先进的内存管理技术及完备的语音处理技术, 使得系统具有新一代寻呼系统所要求的所有优点和无限的扩展能力.
1.响应速度快.
响应速度取决于两个方面的因素:硬件和软件. 本系统硬件上采用高性能微机作处理机, 接口设备采用DIALOGIC语音卡, 由于卡上带有两个486CPU及两个数字信号处理器(DSP), 实时处理每一路的呼叫及录放音. 保证了系统的实时响应速度。
系统在软件上采用了多任务,多线程操作系统WINDOWS NT, 在设计上每个寻呼呼叫处理采用单独的线程处理, 随时能响应用户的操作请求。
2.系统功能丰富
系统具有寻呼业务基本功能,联网功能,语音信箱功能. 基本上包含了联通寻呼网所要求的所有功能. 详情见下一章功能描述。
3.语音信箱容量大
系统语音信箱总量基本上按10000个/PCM配置，每个语音信箱可存放10秒的语音，该配置能保证每路中继每4分钟一个留言,一天之内留言不会丢失，对每个用户来说, 拥有6个语音信箱, 留言多于6个时, 最早的留言被覆盖。10000个语音大约占用硬盘400M，因此，系统具有进一步增加语言信箱的功能。
4.使用方便
系统在必要的地方都加入了语音提示, 用户在不熟悉使用时, 可以按提示的程序操作,也可以请求播放帮助信息。如果用户熟悉系统的使用, 可以直接输入命令打断提示信息。
5.维护方便
系统具有标准WINDOWS的用户界面,可通过菜单选择来更改系统的参数。同时, 系统设计有完善的在线帮助, 在各个维护步骤都能得到系统的操作提示。另外, 系统能实时地显示各中继电路的状态. 对各中继电路能动态地进行跟踪, 系统提供完善的操作记录和各种不正常记录, 方便维护人员查阅。
网络系统由本地寻呼系统，数据网络传输和交换系统组成。
本地寻呼系统为基本的网络节点。网间协议采用TNPP协议。接口为RS-232C。
全网BP机号码资源统一分配。各寻呼台保存分配表。
分布式数据存储：用户数据存在归属局，所有呼叫都送到归属局处理。

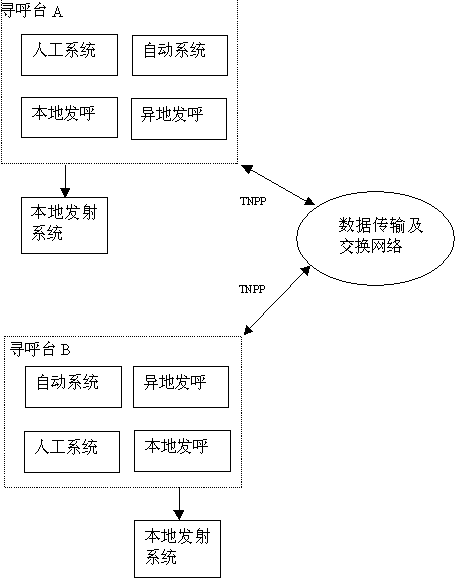

图3.1：寻呼网络系统结构

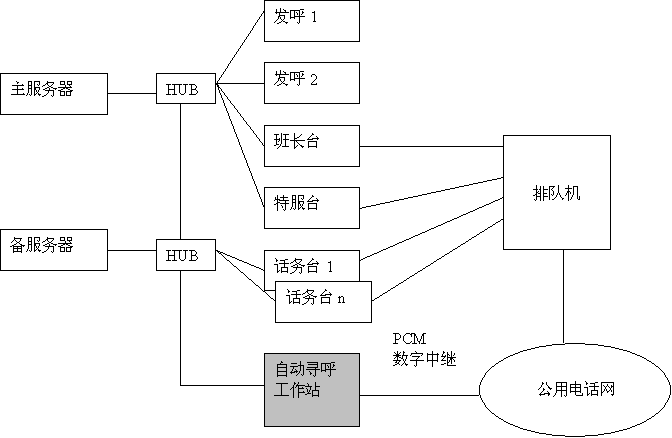

图3.2 寻呼台系统配置结构图。
4.1 系统容量
用户数量 50万
话务员座席 1-200个
自动中继数 120路(4个PCM)
发呼端口 1-8个
频点数 1-10个
4.2 发呼协议
采用标准TNPP协议, 采用的数据包有:
CAP CALL 数据包
ID CALL 数据包
命令数据包
ETE数据包
数据包的具体格式及规定见TNPP协议
4.3 中继接口指标
标准E1中继接口,每PCM有32个时隙, 其中30个话路时隙. 接口线路信号和寄发器信号符合中国一号信令标准.
4.3.1 线路信号
线路信号分为前向信号和后向信号各四位,前向为af,bf,cf,df,后向信号为:ab,bb,cb,db,其中cf,df,cb,db恒为l, af,bf,ab,bb的编码如下:
|
接 续 |
前 |
向 |
后 |
向 | ||||||
|
状 态 | af | bf | ab | bb | ||||||
| 示闲 | 1 | 0 | 1 | 0 | ||||||
| 占用 | 0 | 0 | 1 | 0 | ||||||
| 占用确认 | 0 | 0 | 1 | 1 | ||||||
| 被叫应答 | 0 | 0 | 0 | 1 | ||||||
| 被叫先挂机 | 0 | 0 | 1 | 1 | ||||||
|
主 |
主叫后挂机 |
1 |
0 |
1 |
1 | |||||
| 叫 |
1 |
0 | ||||||||
| 控 |
1 |
0 |
0 |
1 | ||||||
| 制 | 主叫先挂机 | 1 | 1 | |||||||
| 释 | 1 | 0 | ||||||||
| 放 |
被叫先挂机 |
0 |
0 |
1 |
1 | |||||
|
方 |
互 | 1 | 0 | 1 | 0 | |||||
| 式 | 不 |
1 |
0 |
0 |
1 | |||||
| 控 | 主叫先挂机 | 1 | 1 | |||||||
|
1 |
0 | |||||||||
| 被 | 被叫先挂机 | 0 | 0 | 1 | 1 | |||||
|
叫 | 1 | 0 | 1 | 0 | ||||||
|
控 |
主叫先挂机 |
1 |
0 |
0 |
1 | |||||
| 制 | 被叫后挂机 | 1 | 0 | 1 | 1 | |||||
|
1 |
0 | |||||||||
|
闭 塞 | 1 | 0 | 1 | 1 | ||||||
4.3.2 记发器信号
记发器信号采用多频互控方式(MFC).
前向记发器信号采用六中取二, 六个频率为:
1380，1500，1620，1740，1860，1980HZ
后向记发器信号采用四中取二, 四个频率为:
1140，1020，900，780HZ
记发器信号编码如下表所示:
|
编码 | 前向信号 | 后向信号 |
| 1 | （1380，1500） | （1140，1020） |
| 2 | （1380，1620） | （1140，900） |
| 3 | （1500，1620） | （1020，900） |
| 4 | （1380，1740） | （1140，780） |
| 5 | （1500，1740） | （1020，780） |
| 6 | （1620，1740） | （ 900， 780） |
| 7 | （1380，1860） |
|
| 8 | （1500，1860） |
|
| 9 | （1620，1860） |
|
| 10 | （1740，1860） |
|
| 11 | （1380，1980） |
|
| 12 | （1500，1980） |
|
| 13 | （1620，1980） |
|
| 14 | （1740，1980） |
|
| 15 | （1860，1980） |
|
发送信号：每对信号中频率的发送偏差: ? 5HZ
各频率的发送电平: -8? 1dBm
两频率的发送电平差: <1dB
接收信号: 允许输入信号频率的最大变动范围: ? 10HZ
单频信号输入绝对功率电平范围: -5--35dBm
组成一个信号的双频电平差:相邻频率: <5dB. 非相邻频率 <7dB
寄发器信号的其它各项指标均符合国标GB3377-82的规定.
寄发器信号互控格式如下:
| 前向(邮局) | 后向(自动台) |
| X1 | A1 |
| X2 | A1 |
| X3 | A1 |
| X4 | A1 |
| X5 | A1 |
| X6 | A1 |
| X7 | A6 |
| KA | A1 |
| P | A1 |
| Q | A1 |
| R | A1 |
| A | A1 |
| B | A1 |
| C | A1 |
| D | A1 |
| 15 | A3 |
| KD | KB |
其中X1X2X3X4X5X6X7为BP机号码，PQRABCD为主叫电话号码。
4.4 双音频(DTMF)信号指标
频率组合如下表所示，指标符合国标GB3378-82
| 高频群 | H1 | H2 | H3 | H4 | |
| 低频群 | 1209 | 1336 | 1477 | 1633 | |
| L1 | 697 | 1 | 2 | 3 | 13 |
| L2 | 770 | 4 | 5 | 6 | 14 |
| L3 | 852 | 7 | 8 | 9 | 15 |
| L4 | 941 | * | 0 | # | 16 |
接收要求：
频率偏差 2% 以内可靠接收， 3% 以上保证不接收。
每个频率的接收电平范围：? 4? ? 23dBm。
两个频率的电平差要求 ? 12dB。
信号时长要求 ? 30ms ? 位。
