连通寻呼网络交换机LTX01
一九九九年七月
北京佳合通信技术公司
1．系统结构
系统采用linux操作系统，内核版本2.2。
单系统配置：P II 586，2G硬盘，32M内存，10/100M网卡，16*2口多用户卡。
软件：LTX01 TNPP/IP交换软件。
操作系统：Red Hat Linux 6.0 字符模式。
开发环境：GNU C
图1。1 LTX01单机系统结构

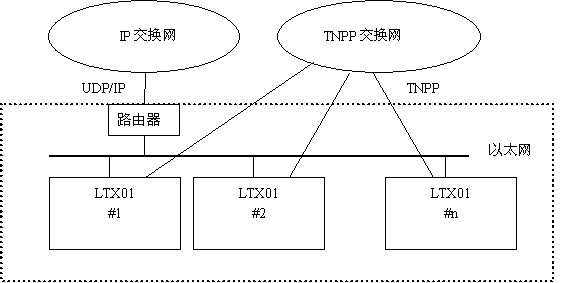

图1。2 LTX01组网结构
LTX交换机支持多个单机连网使用，一套系统中最大台数：32台。
每台支持的最大TNPP通道：32。
最大TNPP/UDP端口数：1000
交换能力：120万包/小时
IP网络接口：4个。
在一个系统中可以采用TNPP连网或以太网连网。
连接广域网时，可采用TNPP over UDP/IP或TNPP连网。支持多个方向的连网。
2．功能说明
LTX系统主要功能：
交换功能：
TNPP 到TNPP交换
TNPP 到 UDP/IP交换
UDP/IP 到 TNPP 交换
显示功能：
通道连接显示
通信数据显示
告警显示
统计显示
统计功能：
按通信量统计
按通道统计
按方向统计
设备利用率统计
告警及故障监视
告警恢复
告警记录
3．数据管理
LTX交换机实时使用的数据包括3种：
TNPP节点表
TNPP路由表
号段/区域表
其中人工系统TNPP节点地址为：32xx。
自动系统TNPP节点地址为：07xx。
4．处理流程
系统支持ACK,NAK,RS等TNPP标准的控制信号。
支持7到10位机号及FLEX相关的应用。
系统主要流程包括：
系统初始化流程（略）。
TNPP到TNPP交换流程（略）。
TNPP到UDP/IP交换流程（略）。
UDP/IP到TNPP交换流程（略）。
控制信号处理流程（略）。
5．统计
按通信量统计
按通道统计
按方向统计
设备利用率统计
按时间段统计
统计显示/打印/存储
6．远程维护
可以采用拨号连接方式（添加modem）或通过IP网络，远程接入LTX系统，完成以下功能：
文件传输：利用FTP发送或接收数据文件，统计文件或日志文件。
远程监视：使用telnet远程登录，运行监控程序。
远程管理：使用telnet远程登录，设置/修改系统参数。
7．系统可靠性，安全性和备份方式
系统可以采用N+1方式进行系统备份。数据定时传送到备份机上。
可以采用负载分担方式，将通道分到不同的设备上，避免一套设备的故障影响太大。
利用unix的安全管理软件，防止非法操作。
系统具有测试及故障监视功能，可以及时发现故障。
配置UPS，保证系统不间断运行。
采用具有高可靠性的工控机，可配置双电源（热切换）。
8. 西安TNPP交换系统介绍

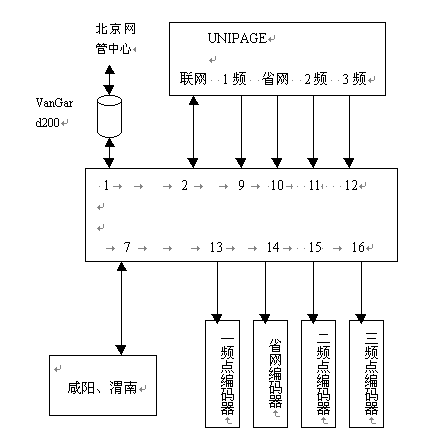

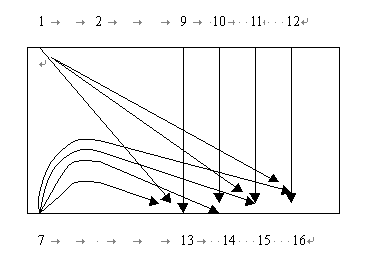

CAPCALL信息流
