中兴通讯移动视频投票系统解决方案

2007/12/12

　　从现在形形色色的电视节目都在进行的手机短信投票，人们尤其是电信运营商和SP看到了一个巨大的手机投票市场空间。

　　传统上，人们的投票方式包括短信、手机WAP、声讯电话、互联网等等。这些投票方式一般来说无法与音视频赛况的同时播放进行完美融合。互联网或机顶盒方式的投票方式虽然可以满足这种融合，但是其无法支持人们随时随地的移动性。

　　随着3G网络的建设和普及，手机视频作为一项新兴的分组增值业务，受到越来越多人的关注和喜爱。目前国内外各大电信运营商已经或正在积极建设移动流媒体系统，为广大手机用户提供丰富多彩的影音点播、电视直播服务。

　　手机视频的出现已逐步影响到人们生活的各个方面，不仅从根本上改变了人们传统观念中观看电影的方式，而且也将改变庞大手机用户群的投票方式，让年轻一代能够以自己熟悉和喜爱的互动方式为自己喜爱的偶像加油助威。这就逐渐产生了移动视频投票的需求。

　　移动视频投票就是用户在手机终端上观看音视频内容、文字介绍信息的同时，可以对自己认定的投票对象进行即时投票。投票信息会发送到SP的投票系统进行汇总，如果投票信息被接受，则会把用户的投票金额从用户的账号上划拨。投票信息以及开奖结果会及时返回到用户手机供用户了解。通常用户会接收到投票信息和开奖结果的短信备忘。用户的投票信息和开奖结果都会被保存以便各类用户的核对。

　　业务系统及使用场景

　　移动视频投票系统如图1所示，主要包括下面几部分：　　

安装有在线投票和音视频播放客户端软件的移动终端，这里简称为视频投票终端。

运营商建设的提供移动视频投票业务的移动流媒体平台，该系统一方面可以接入电视信号向用户即时播放音视频赛况或摇珠过程，另一方面可以向用户显示赛况介绍和接收用户的投票并进行计费处理。

SP或电视台自建的投票处理系统。可以接收用户的投票信息和发布赛况介绍等。

音视频源输入，这里的音视频源主要是指公开的电视直播信号，如：球赛、赛马、选秀信息等，也可以是SP传输过来的符合标准的直播信号或视频监控信号，还可以是SP提供的音视频文件。

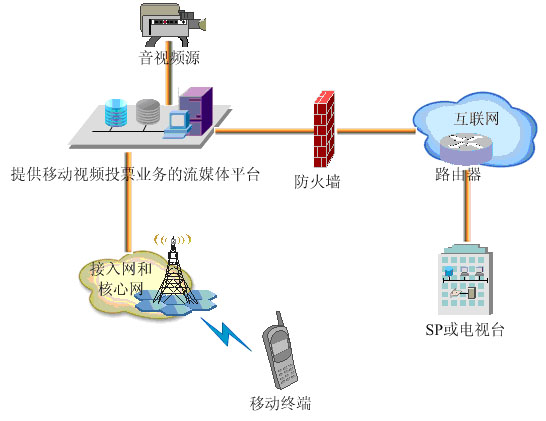

图1 移动视频投票系统示意图

　　移动流媒体系统是移动视频投票的中枢模块，音视频输入源直接将音视频信息传送到移动流媒体平台，由移动流媒体平台分发到视频投票手机，让用户观看现场音视频状况。视频投票手机通过按键操作向移动流媒体平台发送投票指令，移动流媒体平台将投票指令发送给SP或电视台完成投票，并根据投票是否被SP或电视台接受从而完成计费。移动流媒体平台还会被动从SP或电视台获取选手介绍等文本信息、投票统计信息等，然后将这些信息显示在视频投票移动终端上。

　　业务组网

　　整个系统的业务组网如图2所示。其中WAP网关WAP GW（Wireless Application Protocol Gateway）、短信网关SMG（Short Message Gateway）、业务控制点SCP（Service Control Point）、和电信业务运营支持系统BOSS（Business Operation Support System）是电信运营商事先建设的业务运营辅助设备。

　　视频投票终端（Video Voting Mobile Station）上运行相应的客户端软件，该客户端软件需要能够实现WEB或WAP浏览器功能、流媒体播放器功能、和在线投票与信息显示等三大功能。用户可以通过WEB/WAP浏览器（WAP浏览器需要通过WAP网关）访问WEB/WAP门户，查阅经过电信运营商审核过的由SP发布的投票评选活动信息。用户通过流媒体播放器访问电视信号、SP提供的音视频内容等即时了解选手的表演、摇珠过程等，及时把握赛程进展，用户决定投票对象后可立即通过在线投票功能实时把投票对象信息、投票金额信息发送到SP的投票系统中。SP的相关提示信息、用户投票是否被接受信息、开奖结果等信息也会实时显示给用户。

　　门户和业务逻辑（Portal and Service Logic）负责业务的展现，并根据视频投票终端的类型不同进行终端能力适配从而提供不同的展现形式，同时还负责提供电信运营商业务管理功能、SP业务管理功能、向用户转发SP投票系统的开奖结果、投票是否成功等信息、和触发认证计费支付设备执行相应操作的功能。
　　
　　流服务器（Streaming Server）负责向视频投票终端分发音视频内容（包括电视信号的直播、SP音视频文件的模拟直播）、录制相应的电视信号、并生成用户的使用记录CDR（Charging Data Record）。

　　认证计费支付部分（Authentication, Billing and Payment）负责用户的身份认证、原始话单的采集、实时扣费、用户投票金额的支付等。对SCP和BOSS分别提供预付费和后付费接口，完成实时扣款、扣款确认、补款、同步用户的注册信息、状态信息、订购关系信息、业务统计数据、和话单文件的传送。

　　存储部分（Storge）主要负责赛况录像的存储，当然也可以保存用户信息、SP信息、CDR等。

　　SP投票系统（Service Provider Voting System）是服务提供商建设的投票系统，用于投票信息的发布、投票统计等功能。

　　银行支付系统（Bank Payment System）是由银行建设为广大用户提供在线银行业务功能的基于Internet的一套信息系统，融合了现代密码技术和安全机制，具有便捷、安全的特点。对外提供一套标准的业务接口。

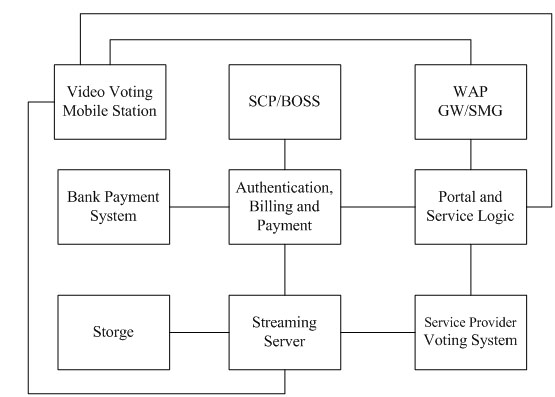

图2 业务组网

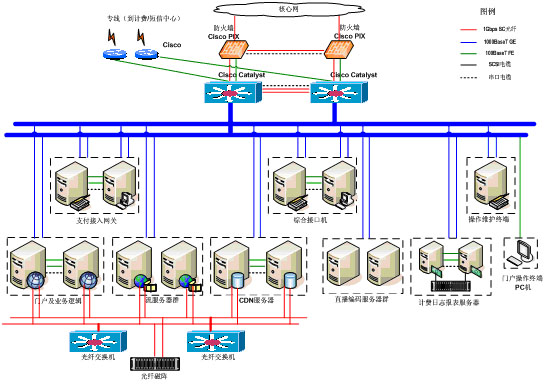

　　系统的网络拓扑图如下：

　　整个系统依据其中的软件功能划分，可分成：门户及业务逻辑服务器、流服务器、直播编码服务器、CDN服务器、支付接入网关、计费日志报表服务器、综合接口机、操作维护终端、门户操作终端。移动视频投票客户端软件作为系统的一部分运行在移动终端上。

　　系统的组成遵循电信级系统要求，关键部件均有冗余配置，避免单点故障。

　　门户及业务逻辑采用J2EE体系架构，提供系统的各种门户展现，以及门户页面的逻辑处理，还包括用户投票交易管理（SP及用户的冻结/解冻/请款，计费，扣费、冲正、退费等在内的各种交易功能）、充值管理、交易话单、安全管理等。

　　流服务器完成流媒体分发及通信话单生成工作，相互之间采用负荷分担工作方式。所有的流服务器与SAN存储网络相连，用来获取流媒体资源和录像。可在线平滑增加流务器的数量来增强系统的流媒体处理能力。

　　CDN服务器用于全局负载均衡并实现CDN的管理、流服务器的管理、直播频道管理等。

　　直播编码服务器用来对电视信号（赛况、摇珠等）进行采集编码成符合音视频格式要求的内容，并将其传输到流服务器，由流服务器进行分发，根据直播信号数据的增多，可增加直播编码服务器的数目。

　　支付接入网关PAG（Payment Access Gateway）负责SP、运营商、或银行支付账户业务系统以及支撑系统的接入。支付账户业务系统是指提供支付账户的业务系统，如虚拟账户的业务系统是本系统，通信账户的业务系统是电信运营商的计费系统，银行账户的业务系统则是银行的帐务系统。虚拟账户是本系统内置的一个预付费账户，对该账户进行充值后，可以通过该账户展开支付活动，是支付账户的一种。通信账户就是用户移动终端的话费账户。

　　综合接口机主要完成各种对外的接口，如：与短信网关、WAP网关、SCP的接口等。

　　计费日志报表服务器主要完成话单的收集、批价、上传到运营商的帐务系统、根据系统每日运行的情况统计业务数据，为运营商分析现网业务量提供事实依据等功能。

　　操作维护终端与各服务器节点的SNMP代理交互，获取各节点的网管信息，提供对整个系统的配置管理、性能管理、告警管理等功能。

　　门户操作终端用于运营商系统管理人员对系统进行日常维护工作。包括：SP管理、SP发布投票活动的业务管理、系统信息管理、统计等。

　　移动视频投票客户端软件是运行在Brew、Symbian、Windows Mobile等平台上的终端软件，用户从门户（对于Brew平台的客户端软件要从BDS平台下载）下载到移动终端通过简单的配置即可访问移动视频投票系统。

　　中兴通讯移动视频投票系统是在继承中兴通讯移动流媒体系统和小额支付系统的基础上，结合运营商的需求提出的一个崭新的移动增值业务解决方案，可在移动流媒体系统的基础上附加一定的软硬件来提供该服务。运营商启用移动视频投票业务后，不仅可以带动移动流媒体业务用户的增加，培育用户，而且还可以利用目前广受欢迎的各种投票活动为用户提供方便的同时，增加运营商的数据流量费用和增值业务信息费用收入。使每个普通群众都成为“移动的大众评委”，观众随时可以拿起身边的手机，边看赛况边投票，为SP进一步扩大参与用户群的同时也提高了用户参与投票活动的积极性。
