广东电信NGN专用承载网建设

杨宏钢　黄铁林　张亮 2008/03/12

一、项目背景

　　中国电信集团于2005年开始针对下一代转型网络的建设及功能开发进行全国范围内调研。广东电信应中国电信集团的指示，并在电信集团广州研究院的大力支持下，充分体现全国电信范围内的技术及业务发展潮流的领航者身份，于2005年8月开始进行全省范围内的NGN网络新建改造工程。

　　本次规模浩大的广东全省NGN改造项目中，涉及了全省23个地市的17个大局，分期进行业务发展及规划：首先在广州、深圳、东莞、佛山、汕头五个发达地市进行改造试点。中兴通讯承建了广州、汕头两个大NGN汇接局建设，尤其是广州区节点，横跨10个TG容量接入，实现了全球范围内最大的本地话务网汇接局改造。

二、网络结构

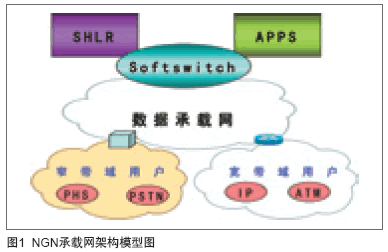

　　在NGN网络智能化软交换解决方案中，依托独立、高效、安全、专用的IP精品网承载，同时接入CN2-PE设备，借鉴移动网络的用户数据属性管理方式，引入集中数据库SHLR（业务属性寄存器）。SHLR初期主要存储用户的物理号码与逻辑号码的对应关系及用户的智能业务属性，实现全网的混合放号及智能业务的触发，后续根据情况可将所有的用户属性都集中到SHLR里，实现全网用户属性数据集中管理和维护，在实现全网混合放号和智能业务触发的同时，还可以依托IP精品网来实现网络的融合（包括现有的PHS、PSTN及将来的3G的网络的完全融合）。方案总体模型如图1所示。

　　本期广州电信按照640万用户（固网480万+小灵通160万）、60万中继配置，是世界最大规模的本地网。汕头市电信按照160万用户（固网120万+小灵通40万）、20万中继配置。承载数百万用户，因此对IP承载网要求极高。

　　以广州市电信为例介绍。广州电信采取新建独立、高性能、安全的专用IP承载网和新建NGN汇接局的方案进行网络智能化改造，描述如下：

　　（1）将广州本地网分成4个汇接区（延续现存的汇接区）：

　　东汇接区：范围包括目前的东山（含天河地区）、海珠和黄埔开发区分局；

　　南汇接区：范围包括番禺（含南沙经济技术开发区）；

　　西汇接区：范围包括目前的越秀、荔湾、芳村和白云分局（不含江村、人和、石井机楼）；

　　北汇接区：范围包括目前的沙河分局的所有机楼、白云分局的部分机楼（江村、人和、石井机楼）、增城市、花都区、从化市；

　　在汇接方式上采用来去话均分区的网络结构。

　　（2）新建4对独立NGN汇接局（TG），每对汇接局覆盖1个汇接区，NGN汇接局具备SSP功能，在NGN汇接局上完成全网100%市话详单和智能业务触发。原有的4对独立汇接局交换设备替换下来后可用作全省的交换扩容和备件。

　　汇接区内的所有交换端局对此汇接区内两个NGN汇接局实现双重归属。

　　软交换控制设备SS根据现网的用户容量及话务量建议新建2对SS，每对SS处理2个汇接区，并互为容灾备份。

　　现网的2个PHS的GIGW与所有的NGN汇接局（TG）开设直达电路，用于疏通PHS与固网用户的话务。

　　NGN汇接局和GIGW与长途局、独立SSP、网间接口局均开设直达电路。

　　NGN汇接局、GIGW全部具备SSP功能，所有端局由汇接局触发智能业务。

　　（3）引入SHLR集中存储全网用户数据。SHLR与SS及PHS采用MAP＋（方案1）或MAP（方案2）对接，所有呼叫经SS送至SHLR进行业务属性的鉴别，SS根据鉴别结构选择呼叫路由。

　　这样NGN汇接局成为全网业务中心、维护中心、计费中心、管理中心。

　　基于以上分析，IP承载网网络设计需要考虑的因素：

　　（1）对IP承载网QoS的具体要求 　

端到端时延

抖动

丢包率

网络带宽

　　（2）网络安全性 　　

设备的安全性与可靠性

网络的安全性与可靠性

网络的内容安全性：应用服务器等

　　（3）IPv6支持

　　32位地址空间，约43亿个地址，但规划浪费较多，目前可用地址空间已经不到30％。

　　对发展中国家分配不公，地址问题更加突出。据统计分析，按目前IPv4地址申请的速度，2014～2018年间IPv4地址将耗尽。如果3G/NGN大量部署，则这个时间将很快提前到达（预计2006～2010年）。

　　（4）病毒预防和检测机制

　　提高网络容量利用率要求：对病毒过滤等。

　　（5）可靠性和可用性要求 　　

系统必须达到或超过99.999%的可用性；

无故障连续工作时间：MTBF>13万小时；

系统故障恢复时间：< 5 mins；

接口具有N:1备份，具有自动保护切换功能，切换时间应小于50ms；

控制和数据路径必须分开；

要求设备具有高可靠性和高稳定性；

各种板卡要求提供远端诊断测试功能；

系统必须支持热插拔功能。

　　（6）可控的工程维护

　　集中的QoS策略、VPN、安全、组播管理网管平台对网络节点设备特征状态进行监控。NGN与数据通信产品的统一网管。

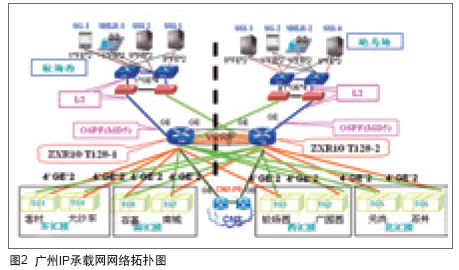

　　基于以上分析，采用目前主流的路由型网络来组网，同时接入CN2-PE设备，共计采用4台T128、24台T64G、26台T16C、4台2618。IP承载网网络拓扑图如图2所示。

三、方案特点

　　广东电信本地网智能化建设广汕两地采用独立、可靠、专用、高效、专用的精品IP承载网，主要特点如下：

　　高性能的网络：广州市电信承载网是世界最大的本地网，采用高性能的电信级设备ZXR10 T128和ZXR10 T64G；主干网络采用千兆以太网技术，采用多条光纤直驱达到高性能的传输，设备间运行VRRP，两级结构设计，使得广汕两地本地网智能化IP承载网是一个高性能、高可用性、高安全的专用IP精品网；

　　高可靠性的网络：本期工程采用电信级设备ZXR10 T128和ZXR10 T64G，关键部件都采用N+1冗余配置，主链路采用多条光纤捆绑，ZXR10 T128和ZXR10 GER设备间运行VRRP，确保系统的可靠运行；

　　可扩展的网络：充分考虑今后10G主干带宽升级以及设备的端口类型和端口扩容，所采用的ZXR10 T128和ZXR10 T64G设备具有高扩展能力，主干带宽不但可以升级到10G，而且设备本身还有较强的扩充能力，如ZXR10 T128还有4个扩展槽位可用；

　　IPv6支持：ZXR10 T128和ZXR10 T64G支持IPv6，保证了IPv4向IPv6网络的平滑过渡；

　　可管理的网络：SS10和数据通讯产品采用统一的ZXNM01统一网管平台。

四、小结

　　经过本次规模浩大的广东电信NGN新建、改造工程，中兴通讯承建的广州等九个节点的NGN大区已经成熟稳定地实现电信NGN业务的整体部署及业务实施，实现语音话务IP化，全面实施Softphone增值业务，顺畅开通大客户专线业务。广东电信增值业务平台全新拓展业务、各类高附加值性的业务已经具备了得以实施的基础。

　　中兴通讯本次全力助航广东电信NGN下一代网络建设和规划，为广东电信后续的业务拓展、客户发展起到了至关重要的作用，并对后续双方的战略合作进一步深化打下坚实的基础。
