专网视频会议走进企业

喻欣 2007/05/18

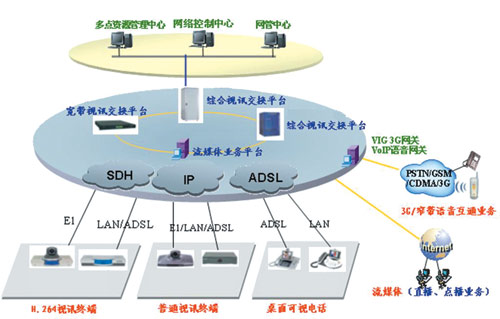

图1 新一代H.264视讯系统

　　该省电信H.264视讯系统支持H.264、50/60场、H.239双流技、SXGA输入输出、H.235加密等先进的技术，在业务支持上面面俱到。

　　丰富的业务提供能力: 基于同一个平台，可以提供H.264高清晰视讯会议、可视办公、电话会议、电话接入视讯会议、视讯会议的存储直播点播、视讯终端和电话互通等功能，并兼容支持原来的H.261/H.263视讯会议。

　　全面实现智能化、自动化: 可以提供给用户自动化的使用过程，用户的会议召开、控制、结束等都可在终端侧完成，系统支持MCU(多点控制单元)动态级联、级联会议自动控制、会议自动调度等智能化的业务管理功能，全面实现终端侧自主使用，大大简化了用户的使用。

　　高清晰的视频效果: 全面支持最新的H.264图像编解码协议，支持50/60场技术，在低带宽和高带宽的传输线路下，都可以为用户提供高清晰度会议效果。

　　高清晰度的数据传送功能: 支持SXGA输入输出，可以提供1280×1024高清晰度的无损数据传送，并且支持最新的H.239双流技术，视频和数据传送分别走不同的传输通道，满足视讯会议同时传送清晰度PC数据的需求，并且可以传送连续活动的数据。系统同时支持双视传送，可以以画中画的形式传送两路图像，这样可以实现3路图像或数据实现端到端的传送，全面实现图2所示的全景交互式会议。

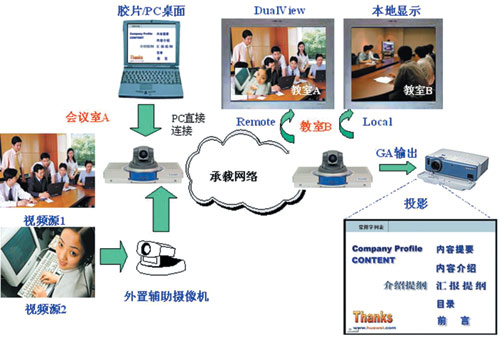

图2 全景交互式会议示意图

　　简单的会议召集: 支持独有的主叫呼集会议召集模式，用户直接使用遥控器通过终端即可完成召集会议、会议控制、会议结束等控制，提供全面的自动化的业务使用模式。

　　接入方式灵活: 支持E1、IP等各种线路方式，满足用户在各种线路条件下的组网应用。

　　兼容性强: 基于国际标准设计，可以与其他厂家的H.264系统互通，并兼容原来的H.263、H.261系统并互通，充分保证用户网络的可扩展性和保护投资。

　　高安全性: 系统支持H.235国际标准加密协议，用户信息、密码等采用加密方式传送，充分保证整个业务的安全性。

　　电信组网方案

　　针对客户视频会议系统的需求， H.264高清视讯系统在图像质量、安全可靠、方便性和覆盖范围上均能满足通过专线网建立视频会议系统的业务需求。

　　视频专用网络采用的视频专线可以为2M E1电路、MPLS VPN等各种形式，根据客户实际网络情况和需求进行定制组网（图3）。

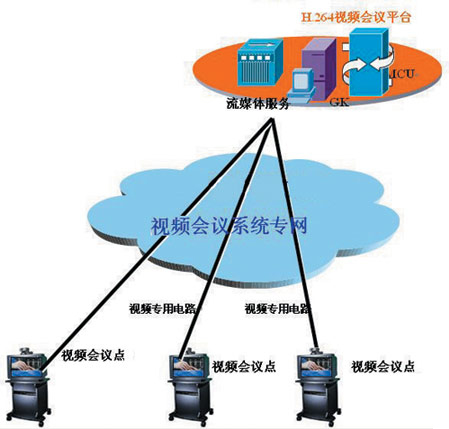

图3 H.264高清视讯系统总图

　　系统基于标准的H.323/H.320架构，是一个开放的系统，视频协议采用业界标准的H.263、H263+、H263++、H.264编码，支持64k～2M视频会议应用。系统支持H.329双视频流和高分辨率的SXGA输入/输出特性及全景式视频会议。为确保会议信息的安全，系统采用H.235和AES加密， HWBA20 宽频语音编码协议可为用户提供达到CD音质的语音。系统还支持标准的ITU-T H.26X系列图像编码协议和G7XX系列语音编码协议，可接入业界主流厂家的符合标准的视讯产品。

　　专网提供有力保障

• 高质量的会议效果

　　图像质量: 该视频系统全面采用50/60场图像处理技术，大幅度地降低图像的闪烁现象，进一步提高了系统图像的质量，丰富了图像的细节，可以很好地满足一些医疗、气象、公检法、政府、军队等要求高质量图像的用户。

　　系统全面采用H.264图像编解码协议，在专网保障的带宽下，可以为用户带来图像效果的提升和完善保障。

　　系统支持全方位的语音处理技术，采用快速自适应回声抵消（AEC）、自动增益控制（AGC）和自动噪音抑制（ANS）技术，可向用户提供清晰的全双工数字音频。

　　系统采用输入音频通道独立处理技术、AudioEnhancer（语音增强）和VoiceClear（语音清脆化）等专利技术使声音听起来更加清晰、饱满和丰富。

• 极高的会议稳定性

　　该电信视频系统采用电源备份、MCU核心单元备份、速率适配、嵌入式操作系统等多种技术，可以确保系统的稳定运行。

　　终端设备稳定性: 系统采用的新一代群组终端，整个终端采用一体化的硬件结构，图像的编码、解码、适配等由多个CPU在同一个主板上协同完成，而不是采用其他厂家类似的编码器、解码器、适配器混合搭建系统，稳定性极高。

　　终端采用VxWork嵌入式实时操作系统，整个系统不包含文件系统和硬盘等容易改写的存储系统，因此和普通的PC BASE产品相比，基本不受黑客和病毒的侵扰，系统可以保证高效稳定工作。

　　MCU设备备份和稳定性: MCU是视讯系统的核心，所有的码流都经过MCU分发，因此MCU的稳定性是至关重要的。电信视频系统支持MCU核心处理单元备份机制，当主用的MCU核心处理单元出现故障时，系统可以自动切换到备用处理单元中，不影响会议的正常进行。

• 会议安全措施

　　系统提供多层次的保密措施，在信令层，提供了GK注册、主叫呼集、终端会议控制、终端远程控制、终端配置等多重口令保护，可以保证用户信令处于安全状态。

　　同时，系统支持标准的H.235码流不可逆加密，可以为系统中的每个bit的信息进行加密，从而彻底实现会议的安全。

• 线路自动恢复功能

　　在实际中可能碰到IP网络异常中断的情况，在30秒内只要网络恢复正常，视讯终端可立即恢复会议功能，使会议继续正常进行。

　　对于网络中断超过30秒以上，终端将退出会议，当网络恢复正常时，系统提供特服号功能，终端通过呼叫特服号可立即回到会议中继续参加会议。对于终端异常断电等特殊情况，当供电恢复，终端可自动回到会议中继续参加会议。

• 可维护特性

　　从方便客户应用和运营商便于维护角度出发，系统具有大量的维护功能，包括终端设备多级环回测试，内置ISDN、IP网络测试仪、全系统丰富日志功能、远程Web、Telnet维护等，这些功能的提供可以迅速地定位问题的根源、快速解决问题。

• 智能流控功能

　　系统可以自动对码流进行流量控制，对于一些没有其他终端观看其图像的终端，MCU则向其发送信令，降低发送视频码流带宽，从而大幅度降低系统使用总带宽，极大地提高了用户的网络使用率。

　　丰富的特色功能

　　该电信视频系统除了提供高质量的图像和语音功能外，还提供丰富的特色功能，用户可以在高质量的图像和语音环境下，利用系统提供的特色功能，灵活地实现会议功能，常用的功能推荐如下:

• SXGA输入和输出

　　该电信视频终端提供高分辨率的（1280×1024）SXGA输入和输出接口，用户可以直接把自己电脑中信息传递到系统中，可以和会议中所有的用户共享信息。整个过程不通过模拟信号转换设备，全程数字化，可以大幅度提升显示效果。利用终端的SXGA输出功能，用户可以直接把远程数字信号通过投影仪等数字显示设备显示。

• 智能多视频流传送

　　系统提供了智能多视频流传送的功能，用户可以同时把计算机内容、本地主席图像、本地观众图像等多路码流同时传递到远端，实现全方位的全景式交互会议。系统简单、智能，可以彻底抛弃数据会议等复杂难用的媒体传送技术。

• 多画面会议功能

　　为了更加真实再现会议的临场效果，系统提供了强大的多画面功能，开会前需先确定使用多画面功能，会议召开后可灵活选择多画面显示模式，这样各会场都能在一个显示设备上同时显示，极大地增强了会议的临场效果。

　　多画面会议中，还可以启用语音激励模式，系统支持VIP画面方式，即多画面显示模式中的大画面将实时显示会议中发言的会场（声音最大的会场）。

• 电视墙支持

　　8620支持强大的电视墙输出功能，系统可以直接输出会场监控图像，组成电视墙，使主会场实现对整个会议的统一掌握。电视墙功能特别适合在军队、政府、公检法、电力等有明确主会场的会议中使用。

• 多点摄像机控制（FECC）

　　系统全面支持远程摄像机控制，主席会场可以对其他各个分会场的摄像头进行远程控制（上下左右、远近、调焦）以及位置预置等; 支持对远端多个视频源的选择和控制。

• 灵活的双流显示功能

　　会议中常常需要同时传送演讲人的演讲胶片和演讲人的图像，这套视讯系统非常方便地支持此功能，只需要把演讲人的便携机用线缆接到会场的终端上，通过终端的SXGA输入功能可方便地将胶片信息发送到远端会场，远端会场通过终端的SXGA输出接口将胶片内容通过投影设备显示出来，而终端的主视频输出接口显示的是远端演讲人的图像。

　　对于很多分会场通常只有1台显示设备的情况，视讯终端提供在1台显示设备上同时显示“远端的会场图像＋远端胶片＋本地会场图像”，显示模式可通过终端遥控器灵活选择: 远端图像、远端胶片、远端图像＋远端胶片、远端图像＋远端胶片＋本地图像。

• 双视传送功能

　　通常的视讯终端只能同时传送1路摄像机活动图像，即使终端同时接了多台摄像机，也只能采用切换方式选择其中1路传送。本套系统的视讯终端内置双视传送功能，在不增加会议带宽的情况下，可以同时将两路的摄像机实时图像传送给远端，通过该功能，大大增强了视频会议的临场效果。

　　例如，如主席会场的终端可将会场中与会者的活动图像和主席台上演讲人活动图像同时传到远端会场，这样各分会场就可以同时看到主会场与会者的图像以及演讲人的实时图像，更真实地再现主会场的情况。

• 字幕功能

　　会议中经常需要使用字幕功能，如用于重要提示、会议通知、欢迎词等，系统终端都内置了字幕机功能。主席会场可现场或提前编辑好字幕，会议中可通过滚动方式或其他方式在会场中实时发送给其他会场。

　　系统支持中文字幕、中文遥控器输入、中文会场名显示、中文GUI、中文母语开发等，确保国内用户使用方便。

　　视频会议的召开

　　系统提供了完整的业务自助化流程，用户可以轻松实现整个会议过程的灵活操控，而不需要系统管理员的帮助。这些功能包括: 通过主叫呼集，用户选择要开会的会场，即可召开会议，不需要外部管理人员的配合，整个MCU调度过程系统自动完成，包括选择MCU、级联MCU等; 会议过程中，用户可以通过遥控器自主地完成对会议的所有控制，包括单级会议控制、多级会议控制等，可以实现广播会议、多画面会议、点名会议、自由讨论会议、声控会议等多种会议模式。

• 点到点会议

　　在会场使用遥控器直接呼叫对方的号码（或从电话本选择呼叫）即可，无需其他人协助，如果呼叫不成功，根据反馈的提示信息（类似于对方忙等），用户做少许操作即可完成呼通进行视频通信。

• 多点会议

　　多点会议使用由两种方式: 方式一是由召集会议人在会议室通过终端的电话本选择要召集的会场，确认即可召集成功，然后由召集人申请主席主持会议，由召集人自己完成会议的各种控制功能。

　　方式二是由管理员在会议管理系统上预定义好会议，预定义的会议可以选择立即召开，也可以选择在某个时刻召开，会议召开后，由召集会议人申请主席主持会议。

　　对于被召集人参加会议而言，若终端正常开机，将自动加入会议; 若中途加入会议，只需要呼叫系统特服号码即可入会; 对于采用匿名方式的会议，通过呼叫会议接入号码和密码方式入会。

　　视讯终端提供Web控制功能，当终端不方便用遥控器控制时，可通过Web方式实现终端的会议控制功能。

　　链接:基于H.264的高清视讯系统

　　目前H.320和H.323视讯会议系统的视频压缩编码协议主要采用H.261、H.263图像压缩编码算法，可以达到高清视讯系统的要求。但为了让视频会议的图像质量更加良好，业界对图像语音的编解码算法提出了更高的要求。2003年，国际电信联合会(ITU)与国际标准组织(ISO) 融合了H.263+和MPEG4的优点，联合推出了新一代视频编码/压缩标准H.264。H.264是为实现视频的更高压缩比、更好的图像质量和良好的网络适应性而提出的新的视频编解码标准。事实证明，H.264编码具有比其他H系列视频压缩标准节省码流、比MPEG-4算法简单的特点。

　　H.264在压缩率和图像质量方面、网络适应性方面、抗丢包和抗误码方面都有一定的优势。H.264的数据压缩比比H.263高2倍，比MPEG4高1.5倍。正因为如此，在同等的网络传输带宽条件下，利用H.264压缩视频数据，可以获得更加清晰的图像质量。H.264是目前最先进的编码标准，也是高清晰视讯系统的推荐编码标准，在2Mbit/s带宽下使用H.264编码就能够实现动态高清晰图像。因此，基于H系列，尤其是H.264实现高清晰会议是一个必然的趋势。基于H.264的高清视讯系统，让广大视讯系统用户真正的体验“高清晰的享受”。
