浅谈DVR在IP数码视频监控中的应用

2009/02/04

　　视频监控目前已不限于应用在金融、电力等传统安防领域，随着全社会安全防范意识的增强，视频监控已经向新兴应用领域拓展，如社会动态治安监控的平安工程，旨在使人们安居乐业的社区监控，为提高安全质量及管理效率的工矿企业工作场所的监控等等，监控目标已经由原来的事后取证为主要特征，演变为以动态监测、预警防范、综合处置为主要特征。

　　模拟监控以光电技术为核心，其代表产品为CCD 摄像机、长延时时滞录像机及视频矩阵主机等；数码监控以视频编解码技术为核心，主要产品为硬盘录像机、视频服务器及数字矩阵等；IP 数码监控是对网络监控的提升，融合多项高新技术，如视频压缩、多媒体通信、人工智能、图像分析与处理、海量存储、数据库、数据挖掘等技术，可充分体现增值商的技术价值。

IP 数码监控简述

　　什么叫IP 监控？目前尚不能对它进行精确的定义，笔者认为，IP 监控指的是监控资源通过IP 报文进行交换的系统。监控资源包括监控图像、声音以及广义的报警信息。广义的报警信息指出了传统的探测器、移动侦测等报警外，还包括监控设备的异常状态、用户主机发出的命令等信息。

　　IP 数码监控系统应该具备完全开放的系统结构，主要是基于信息处理技术（IT），其中包括对视音频信息的处理，分信息采集、信息存储、信息交换、信息服务等要素；也要具备很好的伸缩性，随着智能检测与识别、图像分析、智能检索等技术的成熟，应可以方便地整合到系统中。

　　IP 监控系统要素组成如图1 所示。

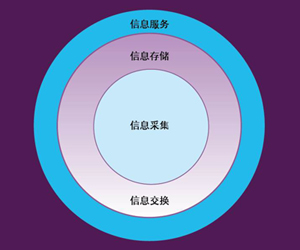

图1 IP监控系统要素示意图

　　信息采集指将系统需要的信息源通过采集设备进入信息交换系统，载体是IP 网络。采集的信息包括视频、音频、报警、状态及其它类型的信息，采集的设备包括能直接接入IP 网络的DVR/DVS、IP 摄像机/ 拾音器、IP 报警设备等等，VR 存储的视频、音频数据也可以作为信息源（历史数据），供整个系统共享。

　　信息交换指将采集到的信息使用标准协议进行封装，通过IP网络将封装的信息交换到目标主机，目标主机对信息进行处理，以便提供各类信息服务功能，如集中存储（NVR）、信息检索、VOD 点播、实时预览、控制、系统配置等等。

IP监控组成

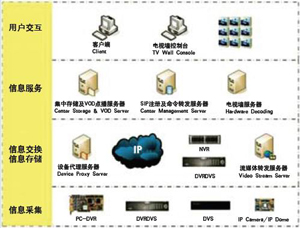

图2 IP监控系统组成单元

　　传统摄像机、快球等获取的图像通过DVR、DVS 可将信息接入到IP 监控系统，IP 摄像机、IP 快球采集的信息可直接接入IP 监控系统。该子系统涉及的主要技术是视频编解码技术、智能检测技术等。

　　设备代理服务器将接入的信息进行标准化，然后通过IP网络载体进入信息交换平台，视音频信息可交换到NVR 进行集中存储，或交换到流媒体转发服务器供上级服务层调用。该子系统涉及的主要技术是多媒体通信与存储技术等。

　　SIP 注册命令转发服务器实施用户管理、接入设备管理，同时直接响应用户请求。集中存储及点播服务器提供用户对实时及历史视音频的点播访问，电视墙服务器提供点播图像的解码AV 输出，实现控制中心的电视墙、大屏显示。各服务器应支持分布式架构，可根据实际需求灵活配置。该子系统涉及的主要技术是数据库应用技术、检索（智能）技术、信息安全技术等。

DVR 的作用

　　DVR 在IP 系统中将前端采集的图像封装成IP报文，然后通过IP 网进行交换，这就是DVR 的视频服务功能。因为DVR本身具有计算能力，所以它具备了存储服务、VOD点播服务功能，同时也是分布式存储系统中的一个存储单元。

　　所以，我们可以认为，DVR实际上在整个IP 网络监控的系统架构中担任多重角色，这样，我们在选择DVR 时，不仅考虑它的传统指标，如图像质量、压缩效率等，还要考虑其计算能力、对监控资源的处理能力等等，如并发访问数的支持、吞吐量大小、通信机制等等指标是否符合我们所构建的IP 监控系统的要求。

未来展望

　　业界普遍认为，视频监控智能化是未来发展趋势，实际上，智能化的有效应用不仅取决于技术的成熟，是否真正满足实际的需求，还取决于是否有一个合理的平台结构来容纳这样的应用。IP 监控架构真正满足智能化系统的整合。能无缝接入智能化平台，实现视频监控的智能化。

海康威视
