数字无线实时视频通信和拍摄系统
2010/09/07
引 言2 DSP的接口设计
2.1 DSP与OV9640的接口设计

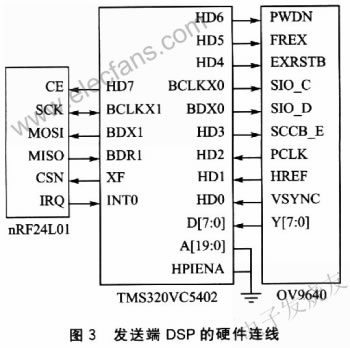

该芯片使用OmniVision公司自主开发的SCCB总线进行控制,使用三线连接。其中SCCB_E为串口允许/禁止信号线,SIO_C和SIO_D分别为串口时钟线和数据线。系统中仅对OV9640进行控制而不需要获知其状态,采用DSP的McBSPO端口进行连接,其中HD3用于打开串口,BCLKX0和HDX0分别用于发送时钟信号和控制数据。具体的硬件连线如图3所示。
