IP语音网关“上下车”功能操作流程

2008/02/20

　　FXO（Foreign eXchange Office），是用来连接局端设备与交换机内线来使用，可以送出DTMF信号与拨号动作，所以能连接局端的电话线，也可以认为FXO的功用就是用来连接外界电话线路，业界常见的说法就是用来作“上下车”使用。

举例说明：

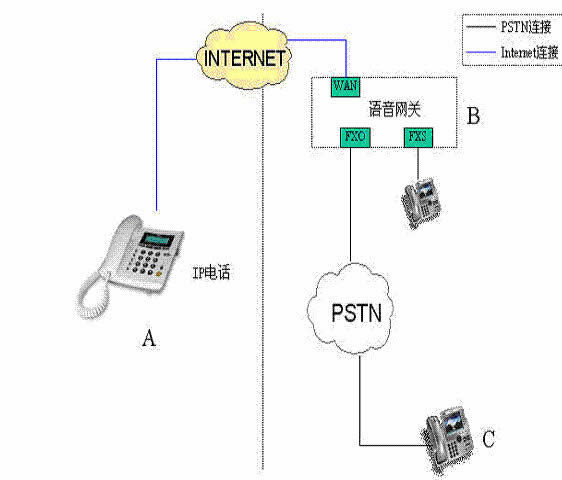

　　如下图所示，如果A点的使用者，通过网络电话拨接的方式连接到B点的语音网关，然后利用B点的对外电话线路往外拨，藉此达到以市内电话的计费方式拨接到B点当地电话用户C的目的，而这个动作就是下车。

　　反之如果B点的当地电话用户C，透过电话拨接到B点的FXO口，然后利用INTERNET网络转接回A点，这就是上车。

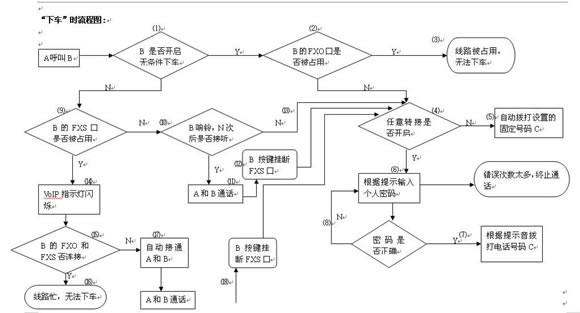

“下车”的流程描述：

A呼叫B时，B的VoIP线路没有被占用，B端IAD收到来电信息，
  1. ⑴软件判断是否开启无条件下车功能：

  2. 若开启了无条件下车，软件再判断FXO口是否被占用

  3. 如果被占用，则无法下车，通话终止；

  4. 若FXO没有被占用，软件继续判断是否开启了任意下车功能

  5. 若未开启，就下车到软件设置的固定号码C；

  6. 若开启了任意下车，报提示音“输入个人密码”

  7. 密码输入正确时，报提示音“拨电话号码”，再拨C的号码

  8. 若密码输入错误，则重新提示输入密码，输入错误次数超过3次时，报提示音“谢谢您的使用”，终止通话。

  9. 若未开启无条件下车，软件判断FXS口是否被占用

  10. 若没有被占用，FXS口所接电话响铃

  11. 响铃次数未达到M次（M为软件设置响铃次数）时，有人接听，则A和B进入通话状态

  12. 若A是为了下车，则B端接听方按键“*#*”切断FXS通路，然后进入⑷--⑻

  13. 若响铃M次还没有接听，然后进入⑷--⑻

  14. 若FXS被占用，IAD的VoIP指示灯闪烁

  15. 软件判断FXS口和FXO口是否连接

  16. 若连接，则报忙

  17. 若未连接，则自动接通A和B

  18. 和B进入通话

  19. 若A是为了下车，则B端接听方按键“*#*”切断FXS通路，然后进入⑷--⑻。

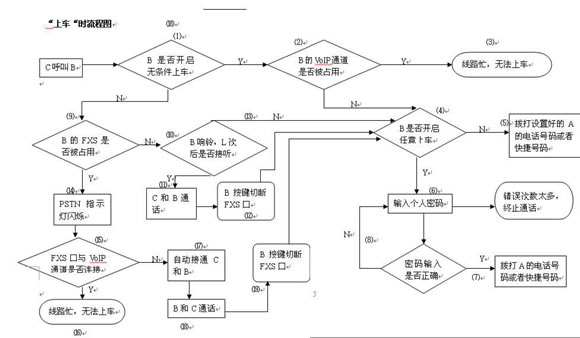

“上车”的流程描述：

C呼叫B，B的PSTN 线路未被占用，IAD收到来电信息，
  1. 软件判断是否开启无条件上车功能

  2. 若开启了无条件上车，软件再判断VoIP通道是否被占用

  3. 如果被占用，则无法上车，通话终止

  4. 若VoIP通道未被占用，软件继续判断是否开启了任意上车功能

  5. 若未开启，就上车到软件设置的固定号码或者快捷号码A；

  6. 若开启了任意上车，报提示音“输入个人密码”

  7. 密码输入正确时，报提示音“请报电话号码或者快捷号码，以#号结束”，拨A的号码或者快捷号码

  8. 若密码输入错误，则重新提示输入密码，密码输入错误次数超过3次时，报提示音“谢谢您的使用”，终止通话。

  9. 若未开启无条件上车，软件判断FXS口是否被占用

  10. 若没有被占用，FXS口所接电话响铃

  11. 响铃次数未达到M次（M为软件设置响铃次数）时，有人接听，则C和B进入通话状态

  12. 若C是为了上车，则B端接听方按键“*#*”切断FXS通路，进入⑷--⑻

  13. 若响铃M次还没有接听，则进入⑷--⑻

  14. ⒁若FXS被占用，IAD的PSTN指示灯闪烁

  15. ⒂软件判断FXS口和VoIP通道是否连接

  16. ⒃若连接，则报忙

  17. ⒄若未连接，则自动接通C和B

  18. ⒅C和B进入通话

  19. ⒆若C是为了下车，则B端接听方按键“*#*”切断FXS通路，进入⑷--⑻
