基于Asterisk的VoIP开发指南——Asterisk模块编写指南
2008/06/12

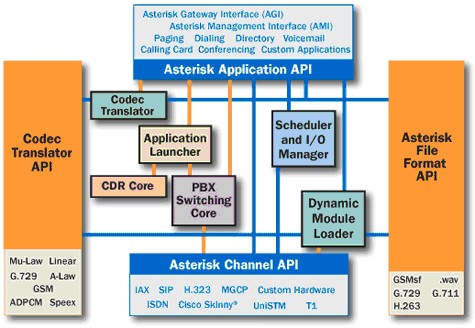

1.开源项目概述图1 Asterisk结构图
2.Asterisk二次开发概述
Asterisk是一个开源的PBX架构;但它并不是一个成品。通常情况下,由于企业应用的多样性,很难有一个成型的PBX产品可以满足企业的各种需求。传统的PBX成品,要么功能和灵活性不足,要么配置和维护复杂;而且都具有一个致命的缺点,那就是开放性、可扩展性。
Asterisk具有传统PBX无法比拟的优点,那就是其灵活性,可扩展能力;Asterisk的扩展能力是通过开放相应的架构和接口来实现的。这就意味着Asterisk是一个组件而不是一个成型的产品,Asterisk的核心提供了一个基本的可运行环境,而外围相应的能力则可以通过加载和配置相关的插件和模块来实现。
Asterisk是一个开源的PBX架构;但它并不是一个成品。Asterisk的扩展能力是通过开放相应的架构和接口来实现的。这就意味着Asterisk是一个组件而不是一个成型的产品,Asterisk的核心提供了一个基本的可运行环境,而外围相应的能力则可以通过加载和配置相关的插件和模块来实现。
因此,使用Asterisk,一定会面临二次开发问题,这些二次开发主要围绕以下几个方面:
(1)内部核心模块
图2 Asterisk PBX呼叫流程
4.RADIUS协议的概述
(1)Radius协议在协议栈中的位置
Radius是一种流行的AAA协议,同时其采用的是UDP协议传输模式,AAA协议在协议栈中位置如图3所示。
图3 Radius协议在协议栈中的位置
(2)Radius协议选择UDP作为传输层协议
5.认证计费功能概述
IP-PBX呼叫控制功能,主要是VoIP终端用户的认证计费控制过程,是VoIP系统商业化运营的核心模块。
Radius Client端,也叫NAS,主要的任务就是根据VoIP终端的呼叫请求携带的各种属性,包括账户ID、被叫号码、通话时间等,封装成标准的Radius数据包发送到Radius
Server端,达到账户信息实时更新的效果。整个NAS端程序主要由两个模块构成:认证模块和计费模块,并把这两个模块整合到开源IP-PBX项目
Asterisk中。
5.1 标准RADIUS协议分析
(1)Radius Packet
RADIUS数据包被包装在UDP数据报的数据块(Data field))中,其中的目的端口为1812,RADIUS协议包结构如图4所示。
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8
9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Code | Identifier | Length |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
| Authenticator |
| |
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Attributes ...(不定长)
+-+-+-+-+-+-+-+-+-+-+-+-+-
Attribute:
0 1 2
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Type | Length | Value …(不定长)
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
图4 RADIUS协议包结构图
(2)对Radius Packet格式各个域解释
Code:包类型,一个字节长,指示RADIUS包的类型,包含不合法的Code的Radius包将被直接丢弃,code域主要包含了以下值类型。
1)code=1 Access-Request——认证请求数据包
本文AAA功能就是构建code=1的认证请求数据包。
2)code=2 Access-Accept——认证响应数据包
3) code=3 Access-Reject——认证拒绝数据包
4)code=4 Accounting-Request——计费请求数据包
本文Asterisk的AAA功能另外一个重点任务就是构建code=4的计费请求数据包,Accounting-Request
数据包中的两种状态类型(Acct-Status-Type)的计费请求数据包:Start(Value=1):Client开始对指定用户提供服务,计费开始;Stop(Value=2):Client停止对指定用户提供服务,计费结束。
5)code=5 Accounting-Response——计费响应数据包
因为是要更新账户信息,所以目前本文不需要处理计费响应数据包。
Identifier:包标识符,一个字节长,用于匹配请求包和响应包,同一组请求包和响应包的Identifier应相同。协议规定:
1) 在任何时间,发给同一个RADIUS服务器的不同包的Identifier域不能相同,如果出现相同的情况,RADIUS将认为后一个包是前一个包的拷贝而不对其进行处理。
2) Radius针对某个请求包的响应包应与该请求包在Identifier上相匹配(相同)。
Length:包长度,两个字节长,说明数据包的长度,是code、identifier、length、authenticator
attribute fields的长度总和,有效范围是20~4096,超出范围的数据将被视为附加数据(Padding)或直接被忽略。
Authenticator:验证字,16字节长,用于验证消息的负载,对包进行签名,该验证字分为两种。
1) 请求验证字---Request Authenticator,用在请求报文中,必须为全局唯一的随机值。
2) 响应验证字---Response Authenticator,用在响应报文中,用于鉴别响应报文的合法性。响应验证字=MD5(Code+ID+Length+请求验证字+Attributes+Key)。
Attributes:Type指示了Atribute的类型,通用的有几十种,在系统中使用到的,如表4.1所示。Asterisk
AAA模块的构建主要是构建表1列出的这些属性值的RADIUS数据包。
表1 Atribute的属性列表
属性值 |
|
属性意义 |
1 |
User-Name |
用户账户ID |
2 |
User-Password |
用户密码 |
4 |
Nas-IP-Address |
Nas的ip地址 |
5 |
Nas-Port |
用户接入端口号 |
6 |
Service-Type |
服务类型 |
7 |
Framed-Protocol |
协议类型 |
8 |
Framed-IP-Address |
为用户提供的IP地址 |
11 |
Filter-Id |
过滤表的名称 |
27 |
Session-Timeout |
通知NAS该用户可用的会话时长 (时长预付费) |
32 |
NAS-Identifier |
标识NAS的字符串 |
40 |
Acct-Status-Type |
计费请求报文的类型 |
41 |
Acct-Delay-Time |
Radius客户端发送计费报文耗费的时间 |
44 |
Acct-Session-Id |
计费会话标识 |
45 |
Acct-Authentic |
在计费包中标识用户认证通过的方式 |
46 |
Acct-Session-Time |
通话时长(用户在线时长) |
49 |
Acct-Terminate-Case |
|
5.2 选择一个合适的Radius Client API
上个小节介绍的RADIUS数据包格式,是构建应用协议层数据包的封装所关注的,在Asterisk中如果需要亲自把标准RADIUS数据包的发送、接收等过程从零开始写起,那本文就把重点放在了RADIUS
UDP数据包与服务器通信过程的编写中了,实际本文关注的是在Asterisk中根据VoIP通信中的业务需求,构建RADIUS认证计费模块,重点是业务应用层的开发,即如何组织认证包、计费包的数据结构等,而RADIUS数据包传输层直接调用现成的开源API,目前主要有两种这样的开源项目。
(1)pam_radius
一个PAM模块提供了RADIUS客户端的功能。它是从开源项目Freeradius中提取出来的,如果要使用需要对代码做大量的修改、打补丁后才能使用。
(2)radiusclient-ng
相对比PAM的pam_radius模块而言,radiusclient-ng的动态库代码不用修改就可以拿过来使用,只需安装radiusclient-ng的动态库,然后根据配置文件、开放的API接口修改Asterisk代码就可以完成Asterisk
AAA模块的构建。
所以在本文使用radiusclient-ng开源软件包。
