第二课 异步转移模式ATM基本概念
五、 NMS的ATM产品简介
1. NMS的ATM产品简介

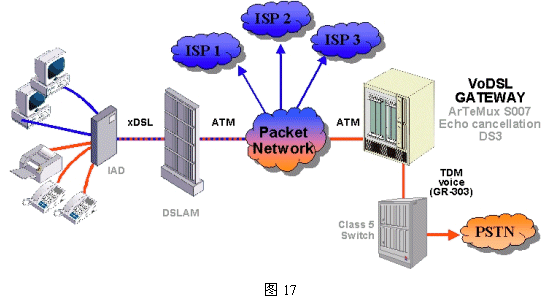

NMS提供整套ATM解决方案,下图17给出了一个Voice Over ATM/xDSL的应用方案。
NMS提供的ArTeMux系列产品,包括ISA、PCI、cPCI等接口板;支持多种Chassis协议总线,包括TDM、H-100、H-110、MVIP、SCSA等电信总线;支持AAL0-AAL5。
(1) S001
(2) S002:除了支持SCSA以外,和S001很相似。
(3) S003:除了为ISA卡及同时兼容MVIP和SCSA外,和前二者相似。
另外,还有S005和S007,其接入能力和上述产品相似,只是S005为PCI板卡,支持H.100、MVIP和SCSA协议,而S007为cPCI卡,且仅支持H.110。
NMS的ArTeMux系列的产品还可以通过TDM总线扩展集成两个到上千个Chassis,支持多达1024Ch的高密度话音交换能力,以及通过API和AMACS灵活配置系统以支持PVC和SVC,屏蔽ATM细节。
附录(有关缩略语列表)
API:Application Program Interface 应用程序编程接口
AMACS:ArTeMux Multi-Chassis ATM Connectivity Software NMS的ArTeMux产品的多底板(ATM机框)互联软件
Chassis:底板(机框),指支持PCI或cPCI等总线的母板(机框),其上可以插各种符合母板总线标准的功能模块协调工作。
cPCI:Compact PCI,中文直译为紧凑式PCI总线,和VME等都是高性能、高带宽的工业总线。
CSM:Circuit Switching Mode 电路交换模式
MVIP:Multi-Vendor Interface Protocol多厂商接口协议
PVC:Permanent Virtual Connection:永久虚连接,是一种静态虚连接
SVC:Switched Virtual Connection,动态虚连接,又直译为交换虚连接
SCSA:Signal Computing System Architecture信号计算系统结构
STM:Synchronous Transfer Mode 同步传输模式
TDM:Time Division Multiplexing 时分复用
VCC:Virtual Channel Connection 虚通道连接
VPC:Virtual Path Connection 虚通路连接
相关网站介绍
1. SCSA主页: http://www.scsa.org/home.htm
信号计算系统结构标准发布及SCSA论坛。其中可以找到有关论坛及某些标准的连接:http://www.scsa.org/forums.htm
2. PICMG:http://www.picmg.org/compactpci.stm
PCI工业计算机制造商工作组,有120个制造商参与,致力于基于PCI的计算机系统的工业标准的开发、研制,包括cPCI标准开发。
3. Protocols主页:http://www.protocols.com/
协议总览,提供所有有关WAN、LAN、ATM的协议名词介绍,及有关ATM的培训教程。
4. MVIP主页:http://www.mvip.org/
致力于MVIP标准开发,协调各厂商产品的互联接口协议制定。
问题
1. 什么是UNI?它包含哪些消息?
2. 对于AAL0-AAL5,其最合适的QoS是什么?
3. 使用SVC有什么好处?
4. 在LANE中,LECS的作用是什么?
