第二课 智能网概念模型

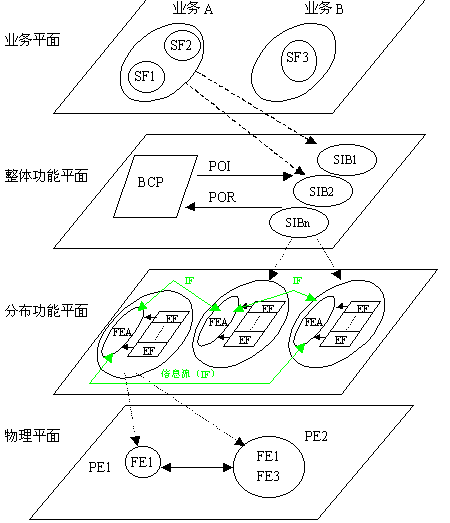

ITU－T定义了分层的智能网概念模型，用来设计和描述智能网的体系结构，它可以使我们对智能网有更好的理解。智能网概念模型如下图所示：
| 图中： |
|
|
|
| SF：业务属性 |
BCP：基本呼叫处理 |
SIB：业务无关构筑块 |
|
| FE：功能实体 |
FEA：功能实体动作 |
FE：物理实体 |
|
| POI：起始点 |
POR：返回点 |
IF：信息流 |
|
根据不同的抽象层次，智能网概念模型分为四个平面：业务平面、整体功能平面、分布功能平面、物理平面。
业务平面
业务平面从业务使用者的角度来描述智能业务，只说明智能业务所具有的业务属性，而与业务的具体实现无关。
ITU－T在1992年提出了智能网第一阶段（INCS－1）建议，这些建议是在考虑了智能网的以下五个特性的基础上提出的：
- 网络资源的有效利用。
- 网络功能的模块化。
- 在创建和实现新业务时,标准网络功能的重用。
- 在不同物理实体上网络功能的灵活分配。
- 为了通过业务无关接口实现网间通信。
在INCS－1中，业务平面上共定义了25种智能业务和37种业务属性，分别在后面列出。业务属性有核心业务属性和可选业务属性两种，每种智能业务至少包含一种核心业务属性，可选业务属性根据需要选用，以增强业务的功能。
INCS－1的业务
| |
|
序号
|
缩写名
|
业务名
|
|
1
|
ABD
|
缩位拨号
|
|
2
|
ACC
|
记帐卡呼叫
|
|
3
|
AAB
|
自动可选计费
|
|
4
|
CD
|
呼叫分配
|
|
5
|
CF
|
呼叫转移
|
|
6
|
CRD
|
呼叫重选路由分配
|
|
7
|
CCBS
|
遇忙回叫
|
|
8
|
CON
|
会议电话
|
|
9
|
CCC
|
信用卡呼叫
|
|
10
|
DCR
|
目的地呼叫路由寻找
|
|
11
|
FMD
|
跟踪呼叫
|
|
12
|
FPH
|
被叫集中付费
|
|
13
|
MCI
|
恶意呼叫识别
|
|
|
序号
|
缩写名
|
业务名
|
|
14
|
MAS
|
大众呼叫
|
|
15
|
OCS
|
呼叫筛选
|
|
16
|
PRM
|
附加计费
|
|
17
|
SEC
|
保密筛选
|
|
18
|
SCF
|
遇忙／无应答转移
|
|
19
|
SPL
|
分离计费
|
|
20
|
VOT
|
电话选举
|
|
21
|
TCS
|
呼入筛选
|
|
22
|
UAN
|
全球接入号码
|
|
23
|
UPT
|
全球个人通信
|
|
24
|
UDR
|
用户定义的路由寻找
|
|
25
|
VPN
|
虚拟专用网
|
|
INCS－1定义的业务属性：
| |
|
序号
|
缩写名
|
业务属性
|
|
1
|
ABD
|
缩位拨号
|
|
2
|
ATT
|
话务员
|
|
3
|
AUTC
|
证实
|
|
4
|
AUTZ
|
权限检查
|
|
5
|
ACB
|
自动回叫
|
|
6
|
CD
|
呼叫分配
|
|
7
|
CF
|
呼叫转移
|
|
8
|
SCF
|
遇忙／无应答转移
|
|
9
|
GAP
|
呼叫阻塞
|
|
10
|
CHA
|
呼叫保持通知
|
|
11
|
LIM
|
呼叫限制器
|
|
12
|
LOG
|
登记呼叫记录
|
|
13
|
QUE
|
呼叫排队
|
|
14
|
TRA
|
呼叫转发
|
|
15
|
CW
|
呼叫等待
|
|
16
|
CUG
|
闭合用户群
|
|
17
|
COC
|
咨询呼叫
|
|
18
|
CPM
|
用户特征文件管理
|
|
19
|
CRA
|
用户规定的录音通知
|
|
|
序号 |
缩写名
|
业务属性
|
|
20
|
CRG
|
用户规定振铃音
|
|
21
|
DUP
|
目的用户提醒
|
|
22
|
FMD
|
跟踪呼叫
|
|
23
|
MAS
|
大众呼叫
|
|
24
|
|
跟随会议
|
|
25
|
MWC
|
多路呼叫
|
|
26
|
OFA
|
网外接入
|
|
27
|
ONC
|
网外呼叫
|
|
28
|
ONE
|
公用一位号码
|
|
29
|
ODR
|
出局相关路由寻找
|
|
30
|
OCS
|
呼叫筛选
|
|
31
|
OUP
|
呼出用户提醒
|
|
32
|
PN
|
个人编号
|
|
33
|
PRMC
|
附加计费
|
|
34
|
PNP
|
专用编号计划
|
|
35
|
REVC
|
反向计费
|
|
36
|
SPLC
|
分离计费
|
|
37
|
TCS
|
呼入筛选
|
|
38
|
TDR
|
时间相关路由寻找
|
|
整体功能平面
整体功能平面（GFP）是面向业务设计者的，也是面向业务生成的平面。整体功能平面定义了一系列的业务无关块（SIB），并描述了SIB是如何链接及如何按一定顺序执行（这些描述又叫做整体业务逻辑（GSL）），以实现某种业务。SIB独立于业务、可重用，不同的GSL可调用同一个SIB，同一个GSL也可多次调用同一个SIB。不同的GSL实现不同的业务。
ITU－T在INCS－1中定义了13种SIB，如下表所示：
| Algorithm 运算 |
Queue 排队 |
| Charge 计费 |
Verify 验证 |
| Compare 比较 |
User Interaction 用户交互 |
| Distribution 分配 |
Translate 翻译 |
|
Limit限制
|
Status Notification 状态通知 |
| Log Call Information 呼叫信息记录 |
Service Data Management 业务数据管理 |
| Screen 筛选 |
|
另外还有一个特殊的SIB是基本呼叫处理（BCP）SIB。在后面的课程会详细描述每个SIB。
分布功能平面

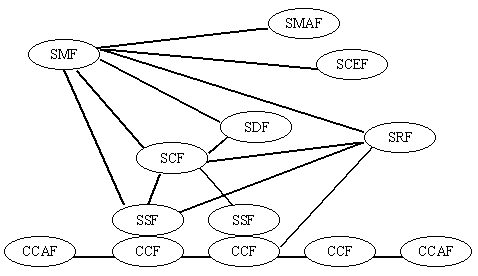

分布功能平面描述了每个SIB的功能是如何完成的。每个SIB包含三种元素：功能实体动作（FEA）、功能实体（FE）、功能实体之间的信息流（IF）。其中每个功能实体包含有若干个功能实体动作。下图是ITU－T定义的分布功能平面模型：
其中包含的功能实体：
- 呼叫控制功能（CCF）：处理所有呼叫，包括识别智能业务，通常指程控交换机。
- 呼叫控制接入功能（CCAF）：通常是终端呼叫设备，如话机、PABX等。
- 业务交换功能（SSF）：处理CCF和SCF之间的通信，即接收CCF发来的智能业务识别，作相应的处理后转发给SCF，并且执行SCF返回的命令。
- 业务控制功能（SCF）：这是智能网的核心，在SCF中存有业务逻辑和特殊数据，而且可以通过标准接口和SSF、SRF、SDF通信，在SCF的控制下实现完整的一次智能业务呼叫。
- 专用资源功能（SRF）：向用户提供网络的专用资源，如话音提示、话音识别和接收DTMF二次拨号等。
- 业务数据功能（SDF）：是智能网的数据库，提供用户和网络的数据。
- 业务管理功能（SMF）：完成智能网的全部管理功能，包括对业务的管理、网络的管理和用户的管理。
- 业务管理接入功能（SMAF）：是与SMF接口的人机界面。
- 业务生成环境功能（SCEF）：完成新的智能业务的生成、验证和测试功能。
物理平面
物理平面是面向实现的，它描述了如何将分布功能平面上的各个功能实体映射到实际的物理实体上，也就是各个功能实体在网络上的物理产品中实现。在每个物理实体中可以包括一个或多个功能实体，但一个物理实体中不可能有多于一个的同样的功能实体。
物理平面包含的物理实体有：
- 业务交换点（SSP）：具有呼叫控制功能（SCF），业务交换功能（SSF）。当SSP是一个与用户相连的交换机时，它还具有呼叫控制代理功能（CCAF），专用资源功能（SRF）也可以包含在SSP内。
- 业务控制点（SCP）：具有业务控制功能（SCF），也可以含有业务数据功能（SDF），作为智能网的核心部件，SCP可以直接或经过信令网接入SDP中的数据，可以通过信令网连接到SSP和IP。
- 业务数据点（SDP）：具有业务数据功能（SDF），可以直接由SCP或SMP接入，或经过信令网接入。
- 智能外设（IP）：具有SRF功能，也可以含有业务交换／呼叫控制功能（SSF／CCF）。IP连接到一个或多个SSP，并与信令网相连和其它实体通信。
- 附件（AD）：功能与SCP相同，但它通过高速接口直接与SSP相连。
- 业务节点（SN）：具有SCF，SDF，CCF／SSF和SRF功能。业务节点可以控制智能网业务，与用户进行各种信息交互。由于内部的各种功能实体包含在同一物理节点内，所以他们之间的通信可以采用内部协议，SN直接连到一个或多个SSP，采用点到点的信令和传送连接。
- 业务交换和控制点（SSCP）：具有SCF，SDF和CCF／SSF的功能。
- 业务管理点（SMP）：具有SMF功能，完成业务提供、收集状态等项操作维护任务，为了管理目的SMP可以和任何其他物理实体相连。
- 业务生成环境点（SCEP）：具有SCEF功能。用于定义、开发和测试一项智能业务，并把它输入到SMP，再经SMP加载到SCP，因此SCEP直接与SMP连接。
- 业务管理接入点（SMAP）：具有SMAF功能。SMAP直接与SMP相连，也可以包含在SMP中。
下表列出了各物理实体包含的功能实体：
| ╲ FE
PE ╲ |
SCF |
SSF ／CCF |
SDF |
SRF |
SMF |
SCMF |
SMAF |
| SSP |
O |
C |
O |
O |
－ |
－ |
－ |
| SCP |
C |
－ |
O |
－ |
－ |
－ |
－ |
| SDP |
－ |
－ |
C |
－ |
－ |
－ |
－ |
| IP |
－ |
O |
－ |
C |
－ |
－ |
－ |
| AD |
C |
－ |
C |
－ |
－ |
－ |
－ |
| SN |
C |
C |
C |
C |
－ |
－ |
－ |
| SSCP |
C |
C |
C |
O |
－ |
－ |
－ |
| SMP |
－ |
－ |
－ |
－ |
C |
O |
O |
| SCEP |
－ |
－ |
－ |
－ |
－ |
C |
－ |
| SMAP |
－ |
－ |
－ |
－ |
－ |
－ |
C |
表中：C＝核心 O＝任选 －＝不允许
