第三课 标准的进展
目前有多个组织在开发SS7/IP有关的标准,其中主要有:
IETF(因特网工程任务组) Sigtran工作组开发的协议:
ITU-T标准
其它主要标准:
IETF的标准介绍

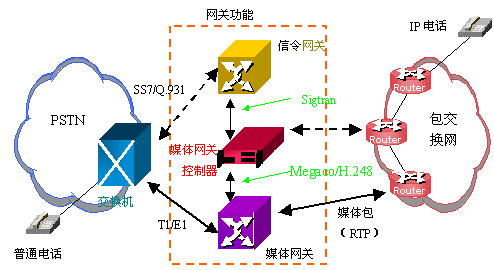

1. IETF划分的网关结构
网关由媒体网关控制器、媒体网关和信令网关组成,它们的功能如下:
媒体网关控制器(MGC)
呼叫处理控制、业务逻辑控制、路由寻找、话单生成等。
它还对包交换网中的资源实行管理,通过Megaco协议控制媒体网关。
媒体网关(MG)
媒体网关实现媒体流(包括话音、数据、视频)的转换,在PSTN/SS7一侧,媒体流是在固定的电路上传送的。而在包交换网一侧,媒体流是在对应的虚电路上以数据包的方式传送。媒体网关实现的是这两方式的双向转换。
信令网关(SG)
信令网关是带外信令(包括SS7和Q.931)的终结点,实现SS7信令到Sigtran信令的转换,把经转换后的Sigtran信令包转发到MGC。
信令网关内没有信令仲裁,也就是没有ISUP和H.323转换。
信令网关内没有信令仲裁,也就是没有ISUP和H.323转换。
2. Sigtran协议参考模型

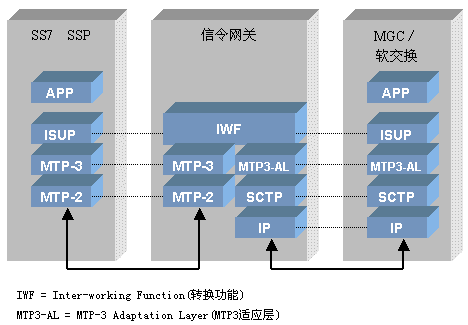

呼叫控制参考模型

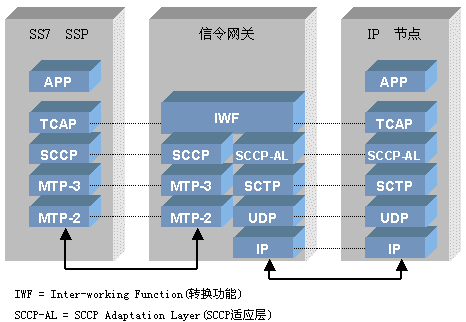

IP访问SS7节点参考模型
3. SCTP协议(流控制传输协议)
SCTP协议的特征:
面向连接
每个连接可以有多个控制流。
每个控制流内数据包按顺序发送。
明确支持多地址主机
数据流可以避开有故障的链路而使用冗余链路。
不支持负载共享。
类似TCP的拥塞控制
专注于一些TCP协议受限的功能
高扇出(建立大量的连接)。
故障的快速检测。
SCTP现在是IETF建议的标准
插口的API函数正在定义。
SCTP协议的功能
联接初始化
有四个通道进行握手,以保护主机免受功击。
联接拆除――包括正常拆除和异常中断。
在一个控制流内按顺序发送数据
对于各自独立的数据包,可选择无顺序发送。
数据包的分拆和重组。
把多个大数据块打包成单个数据包。
用类似于TCP的拥塞控制机制重发数据包。
通过检验标记和32位校验和来验证数据包的有效性。
4. Sigtran适应层
为数据传送提供状态查询和目录管理服务。
协议的开发目前正在进行(各层都处于因特网草稿阶段),已经比较成熟的层有:
。MTP-2适应层
。MTP-3适应层
。Q.921适应层
。SCCP适应层
所有适应层都支持共同的应用机制:冗余备份和故障规避。
5.MTP3用户适应层(M3UA)
M3UA冗余模型
应用服务器(AS)

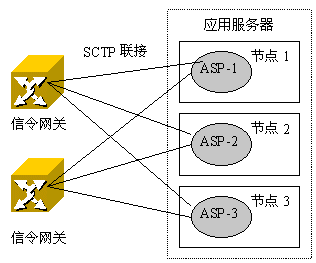

一个逻辑实体服务于一个指定的路由键。一个应用服务器的例子是:一个虚拟交换单元处理一定范围PSTN中继的所有呼叫,这一范围通过SS7 SIO/DPC/OPC/CIC_range参数指定。另一个例子是:虚拟数据单元,它为某一特定的SS7 DPC/OPC/SCCP_SSN联合处理所有的HLR事务。
应用服务器包含一系列的一个或多个唯一应用服务器进程(ASP),这些进程中通常会有一个或多个正在处理的流量。AS和路由键的比例是1:1。
应用服务器进程(ASP)
ASP是AS的一个进程实例。ASP可以是应用服务器的激活态进程,也可以是备用态进程。网关控制器(MGCs)、IP SCPs或IP HLRs进程(或进程实例)就是ASP的例子。一个ASP包含一个SCTP端点,并可以配置成在一个以上的AS内处理信令流。
MTP3用户适应层的功能
一个应用服务器处理所有和一个定义的路由键有关的信令流,如:
在应用服务器内,向ASP分发消息可以是:
支持的路由键类型和冗余备份方法是完全取决于MTP3用户适应层(M3UA)供应商和应用服务器开发商的。
