第二课 MGCP和SIP功能描述

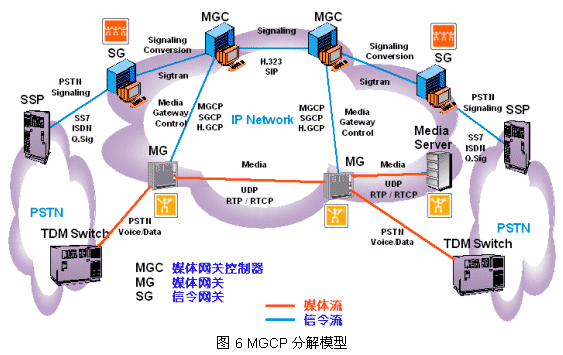

　　 为了进一步说明，图6给出了MGCP协议模型的另一种表示：概念分解模型（请对照图4、图5）。下面介绍MGCP协议模型中最重要的协议：MGCP和SIP。

1. 媒体网关控制协议(MGCP)

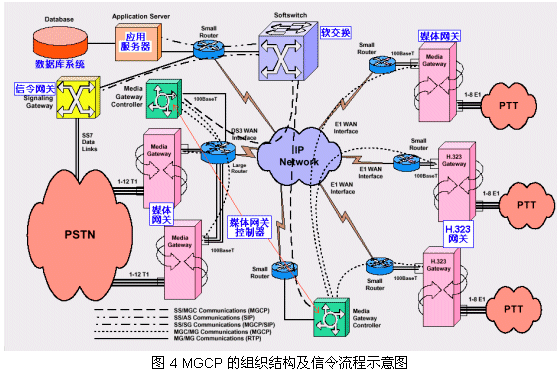

　　 从前面的图4我们已经看到，在MGCP协议体系中的主要部件包含媒体网关控制器（MGC：Media Gateway Controller）、媒体网关(MG：Media Gateway)、信令网关（SG：Signaling Gateway）、媒体资源（Media Resource）。其中的媒体资源，包含编解码器（Codec）、调制解调器（Modem）、交互式语声应答系统（IVR：Interactive Voice Response）、桥路器（Bridge）等。

(1)逻辑组件

• 媒体网关MG：

  在不同网络间提供媒体的映射或编码转换功能，比如把从PSTN来的64Kbps话音流压缩成低速率的IP包交给IP网络，并对从IP网络到PSTN的数据包进行相反的操作。


• 媒体网关控制器MGC：

  控制、配置媒体网关MG。


• 信令网关SG：

  处理信令网的通信流，和媒体网关MG类似完成不同信令系统间的信令控制协调功能。


• 媒体资源MR：

  包含编解码器（Codec）、调制解调器（Modem）、交互式语声应答系统（IVR：Interactive Voice Response）、桥路器（Bridge）等。

(2)媒体网关(MG)的功能

媒体网关(MG)是MGCP中的关键设备，其功能包括：

• 媒体资源的预留与释放；
• 提供媒体资源状态的能力；
• 资源维护功能，对资源的维护操作不影响其他资源；
• 呼叫连接的维护和状态监测；
• 用媒体资源进行媒体处理；
• 对终端的输入数字流进行分析并对终端的脚本进行解释执行；
• 对每个通道（Channel）的信令事件进行监测和信令插入；
• 具有对信令路由的迂回功能（Signaling Backhaul/Sigtran Backhaul）；
• 对MGC和MG或MG资源间的关联信息进行管理维护。

(3)MGCP与H.323的对照

2. 会话初始化协议（SIP）

　　 SIP（Session Initiation Protocol）是一套用于创建、修改、终止IP会话的信令协议，这些IP会话包括通过IP网络进行的多媒体会议等。

(1) SIP的功能

• 名字翻译和用户定位（Name Translation and User Location）。为了不管在哪儿都能定位指定的被叫方，SIP使用一套与Email地址类似的命名机制。每一个用户由分级ULR元素共同决定，比如：SIP：user@company.com，80000001@beijing，或者username@202.112.10.4。甚至可以直接和Email地址关联起来。


• 会话参数协商（Feature Negotiation）。SIP允许一次呼叫(Call)中的所有参与者(Participant)对会话的参数特征进行协商。比如，几个可视电话用户和一个移动电话用户进行会晤时就不能用可视电话功能，但当移动电话用户退出会话后他们就可以重新协商使用可视功能。


• 呼叫参与者管理（Feature Negotiation）。在一次会话过程中，与会者可以邀请其他用户加入或者转移、保持、取消联接。

(2)SIP组件

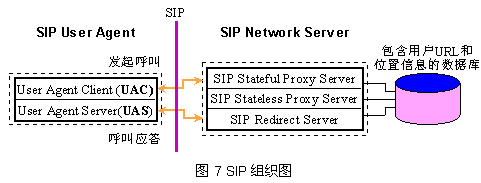

　　 SIP包含两个基本组件：SIP用户代理（SIP user agent）和SIP网络服务器（SIP network server）。SIP通信将在这两种组件进行。如下图7所示：

　　 SIP用户代理实际上呼叫的终端系统部件，而SIP网络服务器则是处理多点呼叫（IP会议）有关信令的网络设备。SIP网络服务器的主要功能就是完成用户名解析和用户定位。

(3) SIP-T(SIP for Telephony)

　　 SIP-T为基于SS7的PSTN网络用户和基于SIP的IP电话网络用户间的呼叫建立提供了互通机制。
