文档索引：U02HSP02
修订记录

◇ 重要信息

　　本手册中的信息在精确度方面不提供保证。DataKinetics公司对使用Septel PCI和它的文档造成的任何损失不承担任何责任。
　　1999-2001 DataKinetics 公司保留所有权力。如果没有得到DataKinetics 公司的书面同意，本文档的任何部分不得复制，不得存储在可获取系统或者以任何形式传播。
　　Septel是DataKinetics 公司的一个商标。
　　其他名称及品牌属于其他产权。

1． 介绍

　　1.1 概述

　　Septel cP是一个通信环境中用在CompactPCI 机箱中的智能多路信令接口卡。它占用一个单独的插槽，由两部分组成：主板和转换背板。嵌入式软件支持多种信令系统，包括DataKinetics的SS7协议栈。
　　该卡最多支持8个基群速率通信接口，每个都可以在运行时由软件分别配置作为E1，T1或者J1接口运行。
　　该卡上的H.110 CT（Computer Telephony）总线接口和数据交换允许时隙在E1/T1/J1、H.110CT总线和卡上的信令处理器之间进行交换。这就使得承载（语音）电路可以路由到其他板卡，并允许整个系统中信令时隙的灵活交换。
　　一个信令处理器提供基于多HDLC信令信道，其中包括最多支持的4个SS7信令链路。信令可以是外部PCM接口的一个时隙，CT总线的一个时隙，或者一个V.11（V.35兼容）系列接口的同步时隙。信令链路都能以64kb/s, 56kb/s 或者48kb/s的速率运行。
　　该卡支持热插拔，也就是在不用关机重启的情况下替换有故障的卡。
　　运行时下载到该卡的软件能够实现信令协议，并且为主机上运行的用户应用软件提供一个基于消息的接口。可以支持多个信令系统的软件，所支持的信令系统包括SS7协议：MTP，ISUP，TUP，NUP，SCCP，TCAP，MAP，IS41和INAP。
　　Septel cP卡的软件驱动程序适合多种操作系统，包括：WindowsNT*，Windows2000*，Linux*和Solaris*。
　　本手册详细描述了Septel cP卡使用规则和物理属性，安装过程和卡接口。对于软件运行的细节请参考相应的程序手册。

　　1.2硬件概述

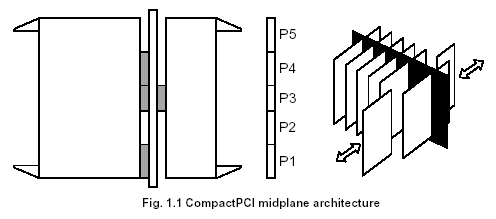

　　CompactPCI是中间背板结构，即有多个卡插在机箱前部和后部的结构。该体系结构的背板位于前向插卡和后向插卡之间，提供机箱中所有插槽间的总线连接和同一机箱中前向和后向插卡之间的连接。所有的插卡通过指定的从P1到P5插槽连接到背板。这些插槽的功能在CompactPCI CT (computer telephony) 总线规范中有具体定义。P1，P2和P4用于背板的总线连接，而P3和P5用于同一机箱中前向和后向插卡间的连接。PCI中间背板结构如下图所示：

　　Septel cP卡要求一个单独的具有转换背板兼容性的6U CompactPCI插槽。它使用P1连接32比特PCI总线，P3连接转换背板卡，P4连接H.110CT总线，P2和P5未使用。
　　转换背板卡用于E1/T1/J1中继线或者V.11端口的物理连接。它也有针对E1/T1接口的绝缘体和保护组件和针对V.11端口的驱动器。
　　Septel cP卡有一个H.110 CT总线接口，用于提供对其他H.110CT总线兼容卡的连接，比如语音处理和传真卡或者将来的Septel cP卡。
　　H.110 CT总线支持4096个信道（或时隙）、辅助时钟和帧定位信号。Septel cP卡能产生CT 总线时钟或者作为从时钟工作。CT总线信道可以单独使用或者组合使用来提供更高带宽的数据通路。通过H.110 CT总线兼容性背板，信号可以在一个CompactPCI机箱的板卡间传递。

　　1.3系统要求

　　使用Septel cP信令卡，主机必须满足如下基本条件：
　　a） 与版本为.2.1CompactPCI兼容的电脑系统。
　　b） 一个空闲的33MHz 32bit CompactPCI 6U 扩展插槽，具有使用J3连接器的转换背板卡。

　　1.4相关文档

　　关于H.110总线更多信息，请参考ECTF H.110硬件性能规范：CT Bus。该文档可以从ECTF的网站：http://www.ectf.org上获得。
　　关于CompactPCI 总线的更多信息，请参考PICMG 2.0 R2.1 CompactPCI规范和PICMG2.5 R1.0 CompactPCI computer telephony 规范。该文档可以从PICMG（PCI Industrial Computers Manufacturers Group）的网站：http://www.picmg.com上获得。
　　关于DataKinetics产品和服务的更多信息，请参考DataKinetics网站：http://www.datakinetics.co.uk。

2． 说明

　　2.1 PCM接口

　　端口： 　　　　　8
　　数据速率： 　　　2048 kbit/s (E1) 或者 1544 kbit/s (T1/J1)，
　　　　　　　　　　 针对每个端口都可以用软件来选择速率。
　　接头： 　　　　　RJ45
　　脉冲波形： 　　　ITU-T G.703, AT&T TR62411
　　帧格式： 　　　　E1, E1-CRC4, D4, ESF
　　线路编码： 　　　HDB3, AMI (ZCS), AMI, B8Z

　　2.2 PCM通路

　　总线类型： 　　　H.100 CT 总线
　　时钟速率： 　　　8192 kHz
　　接头： 　　　　　CompactPCI P4接头
　　时钟： 　　　　　主时钟或者从时钟

　　2.3 串行端口

　　接头： 　　　　　15引脚D型阴性接头
　　电气特性： 　　　V.11 (V.35 兼容)
　　信号： 　　　　　收发时钟，收发数据
　　数据速率： 　　　48kbit/s, 56 kbit/s, 64 kbit/s或者外接

　　2.4 信令接口

　　源接口： 　　　　PCM 接口, H.100 或者串行接口
　　数据速率： 　　　48kbit/s, 56 kbit/s, 64 kbit/s
　　时隙： 　　　　　完全可编程

　　2.5 指示灯

　　PCM 接口： 　　　每个PCM接口用绿色和红色LED指示灯
　　用户LED指示灯：　3个一般用途的红色LED指示灯
　　热切换： 　　　　单个蓝色的LED指示灯

　　2.6 处理器系统

　　处理器： 　　　　MPC860
　　时钟速率： 　　　50MHz
　　RAM：　　　　　　32 M同步 DRAM
　　总线接口： 　　　33 MHz 32位PCI Rev. 2.1

　　2.7 物理特性－主板

　　高度： 　　　　　6U
　　长度： 　　　　　160mm
　　宽度： 　　　　　Single slot PCI 卡
　　重量： 　　　　　340g
　　接口： 　　　　　J1，J3&J4

　　2.8 物理特性－转换背板

　　高度： 　　　　　6U
　　长度： 　　　　　80mm
　　宽度： 　　　　　单一PCI卡插槽宽度
　　重量： 　　　　　230g
　　接口： 　　　　　rJ3

　　2.9 环境

　　操作温度： 　　　0°C 到 +55°C
　　存储温度： 　　　40°C 到 +70°C
　　湿度： 　　　　　0 到 95% 非冷凝状态
　　海拔高度： 　　　0 到 3,500m

　　2.10 电源要求

　　+5V(±5%)： 　　典型值200mA，最大值500mA
　　+3.3V (±5%)：　典型值2A，最大值2.5A

　　2.11 可靠性

　　主板的MTBF：　　MIL-HDBK 217F标准下27,600小时，要求接地良好，温度25度。
　　转换背板的MTBF：MIL-HDBK 217F标准下27,650小时，要求接地良好，温度25度。

　　2.12 规范调整

　　安全：　　　　EN 60950： 2000
　　　　　　　　　UL 60950 三版
　　　　　　　　　IEC 60950：1999
　　　　　　　　　ACA TS001：1997
　　　　　　　　　UL listed accessory，file number E219415

　　EMC： 　　　　ETSI EN 300 386：2000
　　　　　　　　　EN 55022：1998
　　　　　　　　　EN 55024：1998
　　　　　　　　　EN 61000-3-2：1995
　　　　　　　　　EN 61000-3-3：1995
　　　　　　　　　FCC 15部分, B子部分, A类
　　　　　　　　　AS/NZS 3548：1995

　　电信规范：　　ETSI TBR4 A1

3． 硬件安装

　　3.1 注意事项

　　在安装之前请参看附录A：安全和附录B：电磁兼容性。
　　Septel cP板卡包含ESD（静电敏感设备），如果操作不当会永久性损坏。如果从机箱上拿走模块，必须按照相应的静电防护的操作规程操作。请参照：EN100-015 第一部分基本规范：电敏感设备保护：第一部分基本要求。

　　3.2 拆包

　　Septel cP板卡包装在抗静电包中，并且在安装到计算机之前，需要一直保存在抗静电包中。检查包在传输过程中可能出现的损坏。如果有损坏或者丢失，应立刻通知供应商和运输商。

　　3.3 鉴定

　　在板的顶端的标签上写有板卡类型，硬件版本号和序列号。主板和转换背板每个都有单独的标签和序列号。
　　标签的格式如下：<类型>/<最初版本> 。
　　例如：CPM/01
　　　　　CPR8RJ/01
　　任何在最初版本之后的对于板卡的修订都要记录在修订记录板上。

　　3.4 交换设置

　　在开始操作之前，两个交换器ADDR(SW1)和BOOT(SW2)都要置0，其他的模式在Septel cP/PCI的7号信令的程序员手册中描述。
　　所有其他的跳线位置都是为了制造目的而设计的，不能用作他用。

　　3.5 软件许可按钮

　　Septel cP板卡上运行的所有的软件都是通过一个可移动的软件许可按钮来保护的。这一个小小的金属块看上去像一个电池，安装在板卡顶部的一个固定器上。
　　在安装板之前，必须要装上正确的许可按钮。如果许可按钮在一个单独的包里，必须小心地把它插入固定器的夹子里。必须确保夹子和许可按钮的良好接触。
　　按钮许可的软件类型由外包上面的符号表示。

　　3.6 安装

　　在安装Septel cP板卡之前一定要关闭计算机的电源。
　　在确保计算机的电源关闭后，选择一个空白的扩展槽进行安装（如果有任何疑问，请参考用户自己的计算机手册）。
　　如果挡板未经拆卸，请将挡板顶部的螺丝钉拧下将挡板卸下。保留挡板以备以后使用。
　　安装转换背板卡时应使其和机箱前向卡排成一排。
　　将板卡与板卡导槽对齐，将插入/拔出的手柄压到底使其和底盘相交。在最终安装完成之前，一定要确保连接器和板卡导槽的对齐，并防止板卡的损坏。
　　最后插入卡时要使用插入/拔出手柄，以确保手柄上红色按钮（顶部和底部）准确到位，如果不这样，板卡就不能准确插入。
　　一旦前向和背向的板卡安装完成，重新连接电源线并开机。
　　一旦Septel cP板卡完成了在计算机上的物理安装，请翻到程序员手册软件安装一节。

4． 接口--主板

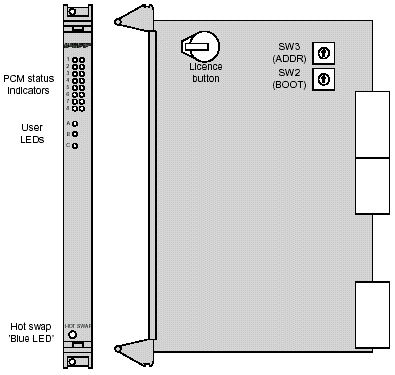

　　本部分详细描述了Septel cP主板上的接口。下图描述的是主板和前板。

图4.1 前板接头和指示器位置

　　4.1 前板指示灯

　　Septel cP板卡的前板上有状态指示器。当板卡重置以后，所有的PCM状态指示器保持开的状态，直到板卡上的软件开始运行。

　　4.2 PCM接口状态指示灯

　　前板包括8对PCM接口指示灯，标示为1到8。每一对都有一个绿色的和红色的LED指示灯，指示各个PCM接口的状态，如下表所示：

　　4.3 用户LED指示灯

　　用户应用中提供了标示为A, B, C的三个红色LED指示灯的基本用途。这三个LED指示灯的使用在Septel cP/PCI的7号信令的程序员手册中有详细描述。

　　4.4 热切换"蓝色LED指示灯"

　　热切换"蓝色LED指示灯"用来指示板卡可以从系统中拆除。指示灯在插入板卡和系统重启的过程中仍然保持开的状态。

5． 接口--转换背板

　　本部分详细介绍了Septel cP转换背板的接口。下图描述了转换背板和后板。

图5.1后板连接器位置

　　5.1 后板连接器

　　Septel cP后部转换板为E1/T1/J1 PCM接口中继线和V.11串行接口提供连接。

　　5.2 PCM接口端口

　　Septel cP转换背板上的RJ45阴性接头用于和平衡E1/T1/J1中继线的连接。接头每组4个，按照在板卡上从上往下的顺序，分别标示为1到8。
　　接头和信号的描述见下表。注意引脚1指向板卡的底部每个RJ45 接头。

　　5.3 串行接口的端口

　　后部转换板卡提供两个同步的串行接口端口。每个端口是一个V.11（V.35兼容）电气接口特性的阳性15针D型接口。
　　串行接口的端口可以使用一个内部时钟或者外部时钟定时。在这两种情况下，在发送数据和接收数据时，使用同一个时钟。
　　如果使用内部时钟，在运行过程中使用D型接头中的发送时钟引脚，不使用接收时钟引脚。如果使用外部时钟，在运行过程中使用D-型接头中的接收时钟引脚，不使用发送时钟引脚。
　　接头的引脚和信号分配见下表：

附录A：安全

　　为确保在世界范围内安全和正确的使用，应当认真阅读本文档所涉及的各种安全信息。
　　本节描述的各种国际安全标准中所阐述的术语在本节适用。

　　A.1信号板卡安装

　　信令板卡是专为UL*列出的计算机使用，有安装指示详细指导用户如何安装板卡附件。

　　A.2接头分类

　　A.3澳大利亚和新西兰

　　在这些国家应遵守相应的安全要求，本设备之间的连接必须通过一个线路隔离单元，并且此单元上必须标有符合电信标准的标签。

　　A.4美国和加拿大

　　在这些国家遵守相应的安全要求，本设备连接到公众网络必须经过UL列出的业务实体（也就是说本设备不能直接连接到外部公众网上）。

　　A.5德国

　　（略）

附录B：电磁兼容性

　　为确保在世界范围内安全和正确的使用，应当认真阅读本文档所涉及的各种安全信息。
　　各种相关国际安全标准所阐述的术语在本节适用。

　　B.1信令板卡的安装

　　接到板卡上的PCM电缆应当提供铁氧体轭流圈。
　　为了适应EMC规则的要求，在安装电缆长度超过3米时，必须使用屏蔽电缆。

　　B.2美国和加拿大

　　依据美国通信委员会（FCC）条例的第15部分规定，本设备经测试属于A级数字产品。这些规定是保证设备在商业运行时可以抵抗合理的干扰。本产品具有高频辐射，如果不依照指导手册进行安装，可能会对无线通信产生干扰。本产品运行在居民区可能产生有害干扰，用户应自己负责解决。
