修订记录

◇ 重要信息

　　手册中的信息在精确度方面不提供保证。DataKinetics公司对使用Septel PCI和它的文档造成的任何损失不承担任何责任。
　　2001 DataKinetics 公司保留所有权力。如果没有得到DataKinetics 公司的书面同意，本文档的任何部分不得复制，不得存储在可获取系统或者以任何形式传播。
　　Septel是DataKinetics 公司的一个商标。
　　其他名称及品牌属于其他产权。

◇ 目　录

1． 介绍
　1.1 概述
　1.2 硬件概述
　1.3 系统要求
　1.4 相关文档
2． 说明
　2.1 PCM接口
　2.2 PCM通路
　2.3 串行端口
　2.4 信令接口
　2.5 处理器系统
　2.6 物理特性
　2.7 环境
　2.8 电源要求
　2.9 可靠性
　2.10 规范调整
3． 硬件安装
　3.1 注意事项
　3.2 拆包
　3.3 鉴定
　3.4 交换和链路设置
　3.5 软件许可按钮
　3.6安装
4． 接口
　4.1用户LED指示灯
　4.2 H.100 CT总线
　4.3 PCM端口
　4.4串行接口
附录A：安全
　A.1信令卡的安装
　A.2接头分类
　A.3澳大利亚和新西兰
　A.4美国和加拿大
　A.5 德国
附录B：电磁兼容性
　B.1信令板卡的安装
　B.2美国和加拿大

1． 介绍

　　1.1 概述

　　Septel PCI是一种用于通信环境的智能多路信令接口卡。包括支持多种信令系统的嵌入软件包，包括整个DataKinetics的7号信令协议栈。
该卡最多支持4种基本速率的通信接口，每个都可以在运行时通过软件配置成E1,T1或者J1接口。
　　该卡上的H.100 CT（Computer Telepony）总线接口和数字交换技术允许时隙在E1/T1/J1接口、H.100 CT总线和卡上的信令处理器之间进行交换。这样业务（语音）信号就能够被连接到其他的资源卡上，并且能够使信令时隙在系统中自由的路由。
　　信令处理器可以处理多个基于HDLC的信令连接，包括最多4个7号信令链路。信令链路可以是外部PCM接口的一个时隙，也可以是CT总线上的一个时隙或者同步V.11（V.35兼容）的串行接口。信令链路的速率可以是64kbit/s，56 kbit/s和48 kbit/s。
　　运行时下载到该卡上的软件可以实现信令协议，并且为主机上运行的用户应用软件提供一个基于消息的接口。软件可以处理多中信令，包括如下几个7号信令协议：MTP, ISUP, TUP, NUP, SCCP, TCAP, MAP, IS41和INAP。
　　Septel PCI卡的驱动软件适用于多种操作系统，例如WindowsNT、 Windows2000、 Linux和Solaris。
　　本手册详细描述了Septel PCI卡及其物理特性、安装规程和卡的接口。对于软件操作的细节问题，用户可以参考相应的程序员手册。

　　1.2 硬件概述

　　Septel PCI卡是一个全长的PCI卡，接口为33Mhz 32bit的PCI接口。
　　Septel PCI卡具有H.100 CT 总线接口，能够与其他兼容的H.100 CT 总线卡相连，例如语音处理卡，传真卡或者其他的Septel PCI卡。
　　H.100 CT 总线可以支持4096信道（或者时隙）以及相关的时钟和帧定位信号。Septel PCI卡能够产生CT总线时钟或者作为从设备进行工作。CT总线信道可以单独使用或者集群使用以提供更高带宽的数据通路。使用H.100 CT总线带状电缆在机箱内的板卡之间传递信号。

　　1.3 系统要求

　　安装Septel PCI信令卡的主机必须符合以下的要求：
　　a）此计算机必须符合UL标准，有详细的安装指导来指导用户安装板卡附件。
　　b）此计算机必须支持Rev. 2.1 PCI。
　　c) 此计算机必须有一个空闲的33MHz 32 bit PCI扩展槽。

　　1.4 相关文档

　　要进一步了解板卡的使用方法，请参考DataKinetics Septel cP/PCI 的7号信令程序员手册。
　　要进一步了解H.100 总线的详细信息，请参考ECTF H.100硬件规范：CT总线。可以从ECTF的网站http://www.ectf.org获得此规范。
　　要进一步了解PCI总线的详细信息，请参考PCI本地总线规范Rev. 2.1。此规范可以从PCIsig：http://www.pcisig.com得到。
　　要进一步了解DataKinetics产品和服务的详细信息，请参考DataKinetics的网站http://www.datakinetics.co.uk。

2． 说明

　　2.1 PCM接口

　　端口： 　　　2 或者 4
　　数据速率： 　2048 kbit/s (E1) 或者 1544 kbit/s (T1/J1)，软件可依端口而定
　　接头： 　　　RJ45
　　脉冲波形： 　ITU-T G.703, AT&T TR62411
　　帧格式： 　　E1, E1-CRC4, D4, ESF
　　线路编码： 　HDB3, AMI (ZCS), AMI, B8ZS

　　2.2 PCM通路

　　总线类型： 　H.100 CT 总线
　　时钟速率： 　8192 kHz
　　连接器： 　　Edge connector
　　时钟： 　　　主时钟或者从时钟

　　2.3 串行端口

　　接头： 　　　两端口之间共享的26针高密度D型阴性接头
　　电气特性： 　V.11 (V.35 兼容)
　　信号： 　　　收发时钟，收发数据
　　数据速率： 　48kbit/s，56 kbit/s，64 kbit/s或者外接

　　2.4 信令接口

　　信令源： 　　PCM 接口, H.100 或者串行接口
　　数据速率： 　48kbit/s, 56 kbit/s, 64 kbit/s
　　时隙： 　　　完全可编程

　　2.5 处理器系统

　　处理器： 　　MPC860
　　时钟速率： 　50MHz
　　RAM：　　　　32 M同步 DRAM
　　总线接口： 　33 MHz 32位PCI Rev. 2.1

　　2.6 物理特性

　　高度： 　　　106mm
　　长度： 　　　341mm
　　宽度： 　　　单一PCI卡插槽宽度
　　重量： 　　　190g

　　2.7 环境

　　工作温度： 　0°C 到 +55°C
　　储存温度： 　-40°C 到 +70°C
　　湿度： 　　　0 到 95% 非冷凝状态
　　海拔高度： 　0 到 3,500m

　　2.8 电源要求

　　+5V： 　　　典型值1.5A，最大值2A

　　2.9 可靠性

　　MTBF：　　　MIL-HDBK 217F标准下39,000小时，要求接地良好，温度25度。

　　2.10 规范调整

　　安全：
　　　　　　　　EN 60950：2000
　　　　　　　　UL 60950 第三版
　　　　　　　　IEC 60950：1999
　　EMC：
　　　　　　　　ETSI EN 300 386：2000
　　　　　　　　EN 55022：1998
　　　　　　　　EN 55024：1998
　　　　　　　　EN 61000-3-2：1995
　　　　　　　　EN 61000-3-3：1995
　　　　　　　　FCC 15部分，B子部分，A类
　　　　　　　　AS/NZS 3548：1995

3． 硬件安装

　　3.1 注意事项

　　在安装之前请参考附录A：安全和附录B：电磁兼容性
　　Septel PCI板卡包含ESDs（静电敏感设备），如果操作不当会永久性损坏。如果要从机箱取出模块，必须按照相应的抗静电规程去操作。请参照：EN100-015 第一部分基本规范：电敏感设备保护。第一部分基本要求。

　　3.2 拆包

　　Septel PCI卡在抗静电包中，并且安装之前，需要一直保存在抗静电包中。检查包装在传输过程中是否遭到损坏。如果损坏或者丢失，应立刻通知供应商和运输商。

　　3.3 鉴定

　　在卡的顶端的标签上写有卡类型，硬件版本号和序列号。
　　标签的格式如下：<类型>/<最初版本> S/N:<序列号>。
　　例如SPCI4/01 S/N:01234
　　最初版本之后对板卡进行的全部更改都要记录在修订记录板上。

　　3.4 交换和链路设置

　　正常运行时，两个开关ADDR(SW1)和BOOT(SW2)都要设置为0，其他模式请参考Septel cP/PCI的7号信令的程序员手册。
H.100 CT总线的两端的板卡必须终止时钟线，通过设置跳线CLK TERM (J3)来完成。
　　所有其他的跳线位置都是为了制造目的而设计的，不能用作他用。

　　3.5 软件许可按钮

　　Septel PCI卡上运行的所有的软件都是通过一个可移动的软件许可按钮来保护的。这一个小小的金属块看上去像一个电池，安装在板卡顶部的一个固定器上。
　　在安装卡之前，必须要装上正确的许可按钮。如果许可按钮在一个单独的包里，必须小心地把它插入固定器的夹子里，必须确保夹子和许可按钮的良好接触。
　　按钮授权的软件由嵌入外包的符号表示。

　　3.6安装

　　在安装Septel PCI卡之前一定要关闭计算机的电源。
　　在确保计算机的电源关闭后，选择一个空闲的扩展槽进行安装（如果有任何疑问，请参考你的计算机手册）。
　　如果挡板未经拆卸，拧下挡板顶部的螺丝，卸下挡板。保留挡板以备以后使用。
　　将板卡与主板上的板卡导轨和插槽对齐，确保压到位实现完全安装。
　　在最终安装完成之前，一定要确保连接器和板卡导轨的对齐防止板卡的损坏。
　　插入板卡后，固定好板卡顶部的螺丝。
　　重新连接电源线并开机。
　　将Septel PCI卡安装在计算机上以后，进行下一步：软件安装（参考Septel cP/PCI的SS7程序员手册）。

4． 接口

　　本节详细介绍Septel PCI信令卡上的所有接口。

　　4.1用户LED指示灯

　　为用户应用提供了三个红色LED指示灯，标记为A、B和C。这些LED指示灯使用的详细细节请参见cP/PCI的SS7程序员手册。

　　4.2 H.100 CT总线

　　提供H.100 CT总线接口，可以连接其他的H.100兼容板卡。H.100 CT总线支持4096信道（或者是时隙）和相关的时钟和帧定位信号。Septel PCI板卡能够产生CT总线时钟或者作为从设备进行工作。CT总线信道可以单独使用或者集群使用以提供更高带宽的数据通路。使用H.100 CT总线带状电缆在机箱内的板卡之间传递信号。

　　4.3 PCM端口

　　使用阴性RJ45接头进行平衡E1/T1/J1中继的连接，板卡上的插槽从上到下标记为1到4。

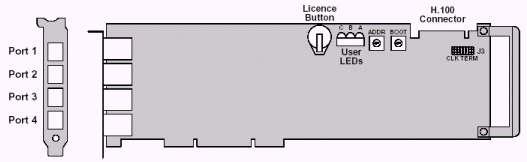

图4.1 4个PCM端口的Septel PCI

　　RJ45插槽引脚和信号描述详见下面的表格。
　　注意1脚对应于RJ45插槽的最上方。

　　4.4串行接口

　　带串行接口的板卡提供两个同步串行接口。两个接口通过同一个26针高密度D型接头连接，电气特性使用V.11（兼容V.35）接口特性。

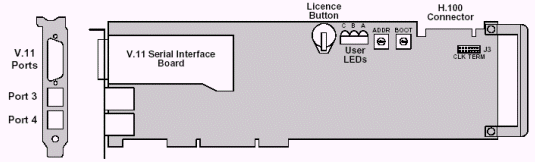

图4.2 2个PCM接口的Septel PCI和V.11串行接口板卡

　　串行接口的时钟可以采用内部产生的时钟，或者采用外部时钟。接收数据和发送数据使用同一时钟。
　　如果使用内部时钟，在运行过程中使用D型接头中的发送时钟引脚，不使用接收时钟引脚。如果使用外部时钟，在运行过程中使用D-型接头中的接收时钟引脚，不使用发送时钟引脚。
　　引脚编号和信号分配详见下表：

附录A：安全

　　为确保在世界范围内安全正确地使用本产品，应当认真阅读本文档所涉及的各种安全信息。
　　本节描述使用多种国际安全标准的相关术语。

　　A.1信令卡的安装

　　信令卡只能在符合UL标准的计算机中使用，该计算机有详细的安装指导来指导用户安装板卡附件。

　　A.2接头分类

A.3澳大利亚和新西兰

　　为了符合这些国家相关的安全要求，本设备之间的连接必须通过一个线路隔离单元，并且此单元上必须标有符合电信标准的标签。

　　A.4美国和加拿大

　　为了符合这些国家相关的安全要求，本设备与公共网之间的连接必须通过网络终端设备（也就是说本设备不能直接连接到外部公众网上）。

　　A. 5 德国

　　（略）

附录B：电磁兼容性

　　为确保在世界范围内安全正确地使用本产品，应当认真阅读本文档所涉及的各种安全信息。
　　各种相关国际安全标准所阐述的术语在本节适用。

　　B.1信令板卡的安装

　　接到板卡上的PCM电缆应当提供铁氧体轭流圈。
在电缆长度超过3米的安装中为了适应EMC规则的要求，应当使用屏蔽电缆。

　　B.2美国和加拿大

　　依据美国通信委员会（FCC）条例的第15部分规定，本设备经测试属于A级数字产品。这些规定是保证设备在商业运行时可以抵抗合理的干扰。本产品具有高频辐射，如果不依照指导手册进行安装，可能会对无线通信产生干扰。本产品运行在居民区可能产生有害干扰，用户应自己负责解决。
