Dialogic Dialogic D/4PCIU语音板卡和
Dialogic Dialogic D/4PCIUF语音传真版卡

为中小企业应用提供四线语音传真处理



■ 功能概述

  • 可以用来创建面向中小企业的灵活的高效的消息和语音应答平台。
  • 只是基于DSP的传真，减少系统中板卡的数量（只是D/4PCIUF支持）
  • 通用的PCI接口与3.3V和5V总线信号兼容
  • 支持Windows NT, Windows 2000, windows XP和Linux操作系统
  • 支持G.726和GSM编码，开发者可以实现基于VPIM标准的同一消息应用
  • 符合欧州R&TTE标准以及其他国家相关的特有的标准，可以在不同市场部署
  • 主叫号码功能可以让应用提供智能呼叫处理
  • 提供先进的呼叫处理功能，支持下面功能
    - 通用拨号脉冲检测（DPD）
    - PBXpert工具检测音频特征
  • 在播放提示音时提供可靠的DTMF检测功能，用户可以不听完提示直接按键达到想访问的内容
  • 使用呼叫过程分析来更快更准确地控制外呼的状态
  • 动态可以选择的语音编码，每个通道可选的从24Kb/s到64Kb/s的编码，用户可根据硬盘存储空间和语音质量等方面考虑选用
  • 卓越的语音质量，通过增强的电话线路和自动增益
  • 半长的PCI版卡，开发者可以在最新工业标准的机箱上建立高效的系统

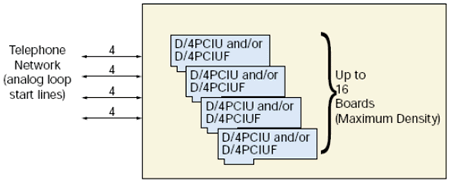

图 1. 配置例子

　　对于中小企业来说，需要的是高性能，价格有优势的语音和传真处理，不需要大规模充满复杂的基于SCbus或者CTbus的产品，Dialogic Dialogic的D/4PCIU和D/4PCIUF是面向中小企业的理想产品。两种卡和以前的D/4PCI一样使用相同的编程接口。现有应用可以很方便地扩展来应用信板卡的能力和特性。两块卡都有改进的语音质量和自动增益，即使是最弱的电话信号也会在录放时保持清晰。

D/4PCIU和D/4PCIUF使用最新的DSP技术, 在Windows和Linux操作系统上作服务器端的CT系统是最理想的。D/4PCIU和D/4PCIUF的语音传真处理板卡, 给windows NT, Windows XP, Windows2000和Linux开发人员提供了一个创建面向中小企业市场复杂的IVR应用的平台。主要号码功能可以让IVR等应用从电话线中接收到主叫号码的信息。目前主叫号码支持北美标准(CLASS protocol), 英国标准(CLI protocol), 和日本标准(CLIP protocol).

D/4PCIU和D/4PCIUF的通用拨号脉冲检测算法(DPD)在没有按键电话的国家里是必需的。通用拨号脉冲检测位很多国家作了算法优化，提供高准确度的拨号脉冲检测。

D/4PCIU和D/4PCIUF板卡的所有高级特性都是在一张半长的PCI板子上，对于客户端或者小型的服务器端来说是非常合适的。板卡上的DSP处理能力和内存容量是绰绰有余的，并提供满足目前的需求的功能，通过升级软件为将来新应用的新的需求作功能升级成为可能

■ 配 置

　　使用DPD和PBXpert等可选技术，D/4PCIU和D/4PCIUF可以创建复杂的消息和IVR系统。两块卡都和其它Dialogic Dialogic语音传真卡有相同的硬件和固件架构，这样可以达到最大的灵活性和扩展性。今后系统线数扩容或者增加新的功能时，现有的硬件和软件都不需要修改。应用程序扩展到更高密度的平台时，应用程序只需要很少的改动。

　　D/4PCIU和D/4PCIUF板卡安装在计算机里(基于Pentium? 处理器的PC) ，可以提供4到64线的集成的，不使用CTbus总线的语音解决方案。

■ 软件支持

　　D/4PCIU和D/4PCIUF板卡支持Dialogic Dialogic系统软件（System Software）和软件开发包（SDK），在Windows NT, Windows XP, Windows 2000, 和Linux操作系统上。SDK提供可以开发复杂的多通道应用的文档，例子程序代码和工具。

■ 应　用

  • 网络语音消息系统
  • 自动总机
  • IVR
  • 增强的消息系统

图 2. 功能的描述

■ 功能的描述

　　D/4PCIU和D/4PCIUF语音传真卡基于双处理器的架构，使用了更快的处理器和更大的内存，既包括了DSP的信令处理能力，也包括了通用处理器的决策和移动数据的功能。这种双处理器的方式把底层的决策功能从主机处理器上移到板卡上处理器上处理，减轻了主机的负担，允许更简单的开发和创建更强大的应用。这种架构处理实时的事件，控制发往主机的数据流来增加系统反应时间，减少了主机的处理负荷，处理DTMF和电话信令，把DSP专门用来处理来电的信令。

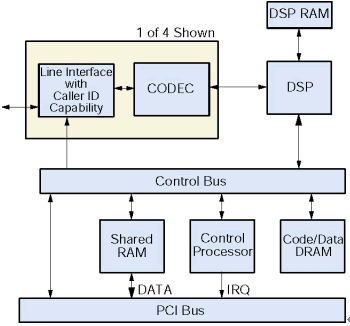

　　四个模拟接口从电话网络里接收模拟电话和信令（见图2）。每个电话接口都使用可靠的，稳态的摘挂机模块（没有机械的连接），提供挂机状态振铃的检测。每个接口也提供专门的电路，在高电压峰值和恶劣网络情况下允许应用程序在振铃音的任何时间摘机而保护板卡布被损坏。

　　D/4PCIU和D/4PCIUF的部分电话接口包括一个挂机状态的语音通路，用来检测主叫号码信息。根据本地电话提供商服务的不同，主叫号码有的包括日期，时间，主叫方的电话号码，某些高级的主叫号码环境中，还包括主叫人的名字等信息。挂机状态的语音通路也可以用来检测按键音。由于某些PBX需要用挂机状态时的按键音来作信令，在这种情况这个功能是很有用的。

　　内呼电话的信令（振铃检测和环流检测）经过线路调整以后，通过一个控制总线路由到控制处理器。控制处理器来负责处理信令，通知应用程序电话信令的状态，指挥线路接口向电话网络传送信令（挂机／摘机）。

　　从网络来的语音信号先被线路接口调节一下，然后发送到COder/DECoder (CODEC)电路。CODEC过滤，采样，数字化模拟的语音信号，把数字化的语音信号发给一个Motorola的DSP。

　　基于下载到DSP RAM里面的固件，DSP对输入的数据执行下列信号分析和操作：

  • 使用自动增益对输入的语音信号进行补偿。 D/4PCIU和D/4PCIUF也包括特殊的电路，删除或者增强由于电话线路不好导致的极其微弱的信号。
  • 使用ADPCM或者PCM来压缩数字化的语音来节省磁盘空间
  • 检测DTMF，MF或者应用程序自定义的单频或者双频的音
  • 使用静音检测功能判断是否线路是静音，主叫方是否没有反应

　　对于输出的数据，DSP执行下列操作：

  • 为播放使用，解压缩存储压缩的语音数据
  • 根据应用或者用户要求，调整音量和播放的速度
  • 产生音频 － DTMF，MF或者其它应用程序定义的通用的音频

　　双处理器的组合也执行下列外呼和呼叫过程监控：

  • 发送摘机信号到电话网络
  • 外呼 (发起一个呼叫)
  • 控制和报告结果
    - 线路忙或者阻塞
    - 操作员截获（operator intercept）
    - 振铃，无应答
    - 如果电话被接听了，是一个人接听的，一个自动应答机器，还是一台传真机，或者是一个调制解调器。

　　进行录音的时候，DSP可以使用不同的数字化率，从24Kb/s到64Kb/s，应用可以根据语音质量或者存储空间效率来决定选用。每个通道都可以选择不同的数字化率，在每一次录音或者放音都可以进行修改。D/4PCIU和D/4PCIUF语音传真卡也支持11kHz, 8-bit线形多媒体WAVE格式。

　　外呼处理和内呼处理是正好相反流程。DSP处理的语音通过控制微处理器传送的主机的磁盘上。当回放一个被存储的文件时，微处理器从主机接收信息传给DSP，DSP转换文件成数字化的语音。DSP把数字化的语音发送到CODEC，被转换成模拟语音然后通过线路接口发送到电话网络上。

　　一个板卡上的微处理器控制D/4PCIU和D/4PCIUF通过一个本地总线控制板卡所有操作，它从主机截获和执行命令。这个微处理器处理实时的事件，管理和主机交互的数据流，提高系统的反应时间，减少主机处理的需求，传递给应用程序之前处理DTMF和电话信令，把DSP解脱出来专门做信令处理。这个微处理器和主机的通信是通过一个共享RAM，它作为一个输入／输出缓冲区增加的磁盘文件传输的效率。这个RAM和主机的接口是PCI总线。为了满足实时系统的要求，所有操作的是中断驱动的。所有安装在PC里面的D/4PCIUF板卡共享同一个中断。在系统初始化的时候，固件从主机下载到板卡上的代码／数据 RAM和DSP RAM里。这种可下载的功能让板卡有智能和未来的轻松功能增强升级。

■ 技术规范**
  端口数 4
  机箱最多插的板卡数 16
  模拟网络接口 板卡上模拟接口
  微处理器 Dialogic® 80C186 @ 34.8 MHz
  DSP Motorola* DSP56303 @ 100 MHz w/256 K×24 private SRAM
与主机的接口
  总线兼容性 PCI(符合PCISIG总线标准,2.1版)
  PCI总线速率 33MHz最大
  共享内存 32KB页
  基地址 在PCI的BIOS里面选择
  中断 所有板卡共享一个IRQ(IntA)
电话接口
  外线类型 模拟
  阻抗 D/4PCIU是600 OOhm. 符合TBR-21标准.
  振铃检测 15 Vrms 最小., 15 Hz到68 Hz
  环流范围 20 mA 到 120 mA, 直流 (极性不敏感)
  线路间耦合干扰 -80 dB 在 3 kHz 通路之间之间
  频率 300 Hz 到 3400 Hz ±3 dB (发送和接收)
  接口 4个RJ-11接口
环境需求
  +5 VDC 650 mA
  操作温度 0°C 到 +50°C
  储存温度 -20°C 到 +70°C
  湿度 8% to 80% 不凝固的
  总线 通用插槽(5 V 或 3.3 V)
PC AT (PCI)
6.9 英寸 (17.25 厘米) 长
0.75 英寸 (1.875 厘米) 宽
3.85 英寸 (9.625 厘米) 高 (除去边缘接口)
安全和EMI认证
  美国 FCC part 68 ID#: EBZKX07BD4PCIU
REN: 0.7B
UL: E96804
  加拿大 IC 885A-D4PCIU
REN: 0.7B
ULC: E96804
  预计的平均故障间隔时间(MTBF) 434,000小时根据Telcordia Issue 1, Method 1, Case 1标准
  认证 Dialogic 电信产品认证信息在下面网址可以找到
  http://www.Dialogic.com/

■ Spring Ware技术规范**

传真 (只在 D/4PCIUF 上有传真资源)
  传真兼容性 兼容ITU-T G3(T.4, T.30), 也与ETSI NET/30兼容
  数据速率 14,400b/s (v.17) 发送
9600b/s 接收
  不同速率的选择 可自动降速到12,000 b/s, 9600 b/s, 7200 b/s, 4800 b/s,
  发送数据模式 MH (Modified Huffman)
MR (Modified Read)
  接受数据模式 MH, MR
  文件数据格式 TIFF/F, 发送和接受MH和MR
  ASCII到传真格式的转换 基于主机的转换
直接传送文本文件
支持所有Windows字体
自动创建每页的页头
  错误纠正 检测,报告和纠正有错误的扫描行
  图像宽度 8.5 英寸 (21.5 厘米), 10 英寸 (25.4 厘米) 和 11.9 英寸 (30.2 厘米)
  图像缩放 自动水平竖直方向缩放
  主动接收传真模式 自动和回转发送模式(turnaround)
  图像解析度 正常清晰度为(203 像素/英寸 × 98 线/英寸.; 203 像素/2.5 厘米 × 98 线/2.5 厘米)
高清晰度为 (203 像素/英寸 × 196 线/英寸; 203像素/2.5 厘米 × 196 线/2.5 厘米)
  填充最小额度 自动填充位
语音信号
  接收范围 -50 dBm 到 -13 dBm, 平常语音信号可以通过参数进行设置
  自动增益 应用程序可以启动和禁用
大于-30 dBm就会全范围录音, 可以通过参数调整
  静音检测 -40 dBm 为缺省值, 通过软件可调整
  平均发送水平 -9 dBm 为缺省值, 可以通过参数配置
  发送音量控制 40 dB 可调节范围, 是哟娜应用程序定义的增量
频率回应
  24Kb/s 300 Hz 到 2600 Hz ±3 dB
  32Kb/s 300 Hz 到 3400 Hz ±3 dB
  48Kb/s 300 Hz 到 2600 Hz ±3 dB
  64Kb/s 300 Hz 到 3400 Hz ±3 dB
语音数字化
  24Kb/s ADPCM @ 6 kHz 采样
  32Kb/s ADPCM @ 8 kHz 采样
  48Kb/s μ-law PCM @ 6 kHz 采样
  64Kb/s μ-law PCM @ 8 kHz 采样
  数字化选择 可以通过应用程序每个函数来进行设置
  回放速度控制 在24和32Kb/s数率可以进行音调控制
调整范围是 ±50%
通过应用程序或者预先设置好的DTMF来控制.
Wave格式
    支持11 kHz linear PCM, 8-bit mono 模式 (只可在Windows上使用)
DTMF音频检测
  DTMF数字 0 到 9, *, #, A, B, C, D 根据 Bellcore LSSGR Sec 6
  动态范围 可编程, 缺省设置为每个音频 -45 dBm 到 -3 dBm
  最小音频持续时间 40 ms, 通过软件配置可以增加
  数字间隙 检测相似数字需要40ms延迟.
检测不同数字需要0ms延迟
  混合音频 符合Bellcore LSSGR Sec 6 和 EIA 464 需求
  可接受的混合音频 10 dB
  信号与噪音的比率 10 dB (参考最低强度的音)
  抗噪 达到Bellcore LSSGR Sec 6 和 EIA 464 关于抗噪的标准.
通用音频检测
  音频类型 单频或者双频可编程
  最大音频数目 依赖于应用程序
  频率范围 300 Hz 到 3500 Hz 可编程
  最大频率偏移 5 Hz 可编程
  频率解析度 小于5 Hz.
注意:双频相差小于60Hz的,有些限制
  时长 可编程,以10ms为一个增量单位
  动态范围 可编程, 缺省为每个音频 -36 dBm 到 -3 dBm
通用音频产生
  音频类型 可产生单频或双频
  频率范围 200Hz到4000Hz可编程
  频率解析度 1Hz
  时长 以10ms为一个增量单位
  强度 每个音频 -43 dBm 到 -3 dBm, 可编程
多频信令
  多频数字 0 到 9, KP, ST, ST1, ST2, ST3 遵守标准 Bellcore LSSGR Sec 6, TR-NWT-000506 和 CCITT Q.321
  传送水平 遵守 Bellcore LSSGR Sec 6, TR-NWT-000506
  信令机制 遵守 Bellcore LSSGR Sec 6, TR-NWT-000506
  检测的动态范围 每个音频-25 dBm 到 -3dBm
  可接受变化 6 dB
  可接受频率变化 小于 ±1 Hz
呼叫过程分析
  忙音检测 缺省设置可以检测97个国家中的已知的76个忙音中的74个. 在CCITT Rec E, Suppl #2里面规定. 缺省使用频率和音长来检测. 在某些特定的环境里, 应用程序可以选择值检测频率来加快检测过程.
  回铃音检测 缺省设置可以检测96个国家中已知的87个回铃音中的83个. 在CCITT Rec E, Suppl #2里面规定. 缺省使用频率和音长来检测.
  语音检测的准确度 根据实际电话测试,准确度>98%
  语音检测的速度 检测语音大约1/10秒
  自动应答机器的检测准确度 标准
  传真/调制解调器检测 预编程的
  接线员截获 检测北美的tri-tone的完整序列. 其它SIT序列可以编程
  拨号前拨号音检测 通过应用程序启用或禁用
可以支持用户自定义的三个不同的拨号音.
音频拨号
  DTMF数字 0到9, *, #, A, B, C, D; 16 digits, 根据 Bellcore LSSGR Sec 6, TR-NWT-000506标准
  MF数字 0到9, KP, ST, ST1, ST2, ST3
  频率变化 正常频率的±0.5%
  速率 每秒最大10个数字, 可以通过参数调整
  水平 每个音-5dBm, 可以通过参数调整
脉冲拨号
  10个数字 0到9
  脉冲速率 每秒十个脉冲, 通过参数调整可以支持日本的每秒20个脉冲
  分段率 60%, 通过参数可调整
模拟主叫号码识别
  应用的标准 Bellcore TR-TSY-000030
Bellcore TR-TSY-000031
TAS T5 PSTN1 ACLIP: 1994 (Singapore)
British Telecom SIN 242 (Issue 01)
British Telecom SIN 227 (Issue 01)
Japan NTT CLIP
  调制解调器标准 Bell 202 或者 V.23, 串行 1200 b/s (简单 FSK 信令)
  接收敏感度 -48 dBm 到 -1dBm
  抗噪 在0dBm 到 -48dBm最小要10dB SNR保证无错传输
  数据格式 通过API调用可以选择Single Data Message (SDM) 和 Multiple Data Message (MDM) formats
  线路阻抗 D/4PCIU 和 D/PCIUF 都是600 Ohm.
符合TBR-21标准
  消息格式 ASCII 或 二进制 SDM, MDM 消息格式
模拟显示服务接口(ADSI)
    根据Bellcore TR-NWT-000030.产生FSK
根据Bellcore TR-NWT-001273 产生CAS 音频和DTMF检测



需要了解更多相关信息, 请访问网址 http://www.Dialogic.com/.
