DM/F240-PCIU 和 DM/F300-PCIU 传真板卡



　　高密度高容量的DM/F240-PCIU和DM/F300-PCIU传真资源卡, 在一个通用PCI插槽上, 支持24或者30个功能丰富的传真资源. 这些板卡可以使开发者很轻松地向现有计算机电话和媒体服务器应用中添加传真功能.

高密度传真资源卡

　　DM/F240-PCIU和DM/F300-PCIU给需要大量传真的应用提供了健壮处理能力和灵活性. 一张卡上可以有24或者30端口功能丰富的传真资源.每台机箱所需板卡更少, 最终机箱可以更小更少. 低成本使更多的最终用户可以应用计算机电话应用. 一个机箱里最多可以有八块DMF系列传真卡(最大196或240路传真)


■ 功能概述

  • 高密度 - DM/F240-PCIU 和 DM/F300-PCIU 在单板上提供24或30个发送接收传真的智能通道, 提供高密度和集成的网络接口可以减少系统的板卡数和成本.
  • 传输时间短 - 14.4 KB/s 快速的传真传输, 所有通道上同时可以发送或接收, 减少传送时间节省电话费.
  • 全球兼容性 - 兼容T.30协议和变种, 与全球传真设备高度兼容.支持 T-1 和 E-1 ISDN协议和 T-1 和 E-1 CAS 协议, 可为全球不同市场提供方案.
  • 快速的发送量 - 板卡上轻松支持 MH, MR, 和 MMR 压缩, 有更快的发送量. 有户每分钟可以发送更多页, 也减少了花在电话上的时间.
  • 支持操作系统 - 这两个高密度传真板卡支持 Microsoft Windows NT, Windows 2000, Windows XP, 和 RedHat Linux 操作系统.
  • 可升级 - 基于DSP技术, 提供最大的灵活性和未来固件升级的可能.
  • 多种媒体轻松集成 - 支持R4 API, 开发者可以轻松集成传真资源卡到多媒体应用中
  • 接口选择 - 支持SCbus和H.100接口, 有多种网络接口产品可选, 最大的灵活性
  • 总线选择 - 有PCI和CompactPCI两种选择, 根据系统需求来配置
  • 支持彩色传真 - 支持彩色传真, 与最新多功能传真设备兼容

　　DM/F240-PCIU 和 DM/F300-PCIU提供了丰富的传真功能和先进的DSP技术, 支持工业标准的通用PCI和Ctbus技术. 与其它网络接口和媒体处理板卡结合起来, DM/F240-PCIU 和 DM/F300-PCIU定位为提供面向传真服务器和统一消息市场段的产品.

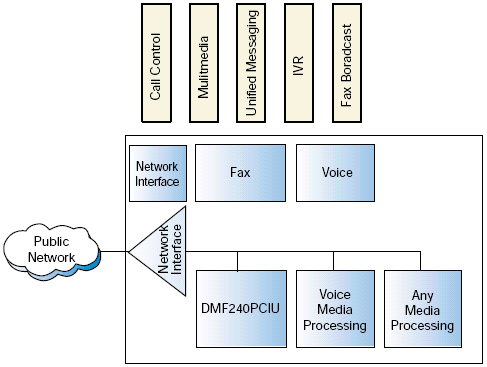

■ 配　置

　　使用DM/F240-PCIU 和 DM/F300-PCIU来给你的系统添加传真功能. 来创建复杂的融合的通信系统中的传真应用, 包括自动传真请求(fax on-demand), 传真广播, 统一消息等服务.

　　DM/F240-PCIU 和 DM/F300-PCIU板卡与其它Ctbus板卡共享相同的硬件和固件架构, 提供最大的灵活性和可扩展性. 你可以给你的系统扩容或添加功能, 而不需要浪费过去的板卡,也不需要修改应用程序代码. 只需要很小的修改, 应用程序就可以轻松支持从小到大的不同系统. DM/F240-PCIU 和 DM/F300-PCIU 板卡可以被装在任何通用PCI的计算机中(PCI 总线或者PCI/ISA总线) 以及兼容的计算机中 (基于Dialogic? Pentium? 处理器的计算机). DM/F240-PCIU 和 DM/F300-PCIU 板卡提供创建从1个到8个中继线路的系统. 最大支持的线路根据应用程序,磁盘I/O访问量,主机CPU和电源的不同而不同.

　　DM/F240-PCIU 和 DM/F300-PCIU 板卡可以在一个机箱里面和其它Dialogic的PCIU产品共同工作. 前瞻性的设计把H.100接口加入板卡, 简化了与下一代CTbus产品的连接. DM/F240-PCIU 和 DM/F300-PCIU 板卡也可以使用一个可选的CT Bus/SCbus 转换器与现有的SCbus产品连接. 这个转换器有SCbus和H.100的物理接口, 可以把DM/F240-PCIU 和 DM/F300-PCIU 与现有的SCbus产品连接起来.

■ 应　用

  • 传真广播 - 一个操作简便的传真广播系统, 可发送大量的传真消息, 例如新闻等, 节省通信的成本.
  • 统一消息 - 单个插槽支持高密度, 这两块传真板卡很理想地为开放的模块化的统一消息方案增加传真功能.
  • 传真服务器 - 使用这两块高密度传真卡可以创建传真服务器应用, 轻松地在通信架构中增加传真功能.
  • 自动传真请求 - 不需要接线员参与, 客户可以自己打电话得到传真信息. 这是节省一个公司的通信费用理想方法.

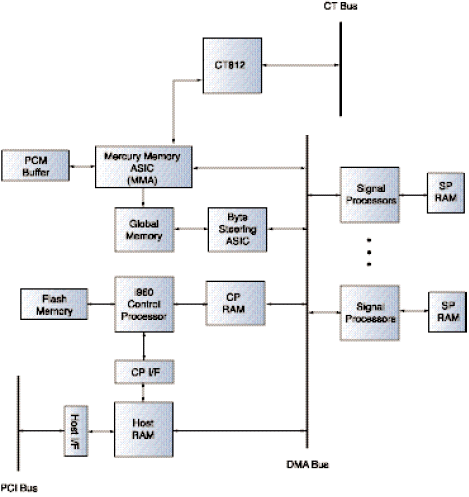

功能图

■ 软件支持

　　DM/F240-PCIU 和 DM/F300-PCIU 传真板卡支持 Microsoft Windows NT 4.0, Windows 2000, Windows XP, 和 RedHat Linux 操作系统.
　　DMF240-PCIU 和 DMF300-PCIU 传真板卡的传真功能使用R4 API, 保证了清晰无缝的与已有程序的集成, 保护了开发者的代码投入.

　　还有另外的选择, 开发者可以选择DM/F240-1T1-PCIU 和 DM/F300-1E1-PCIU, 它们有板卡上的网络接口, 或者也可以选择 CPi/2400-1T1-PCIU 和 CPi/3000-1E1-PCIU 传真卡, 它们使用传统的 GammaLink API.
　　传真资源卡也有CompactPCI总线的产品, DM/F240-CPCI和DM/F300-CPCI.

■ 功能描述

　　DM/F240-PCIU 和 DM/F300-PCIU 板卡结合了24(T-1)或30(E-1)个14,400b/s(v.17)传真资源, 它们执行类似一个表赚得传真机的功能, 包括发送接收多个文件, 轮寻, 广播, 反向轮寻.
　　DM/F240-PCIU 和 DM/F300-PCIU 板卡使用双处理器的架构, 把DSP的信令处理能力和通用控制处理器的决策和数据移动功能结合在一起.
　　DM/F240-PCIU 和 DM/F300-PCIU 板卡通过CTBus提供数字信令处理和传真资源.

■ 技术规范**

硬 件
  总线 通用 PCI (5 VDC 或者 3.3 VDC)
  大小 全长
  电话总线 CT Bus, H.100(传真资源可完全共享)
  电源需求 +5 VDC/19 瓦
+12 VDC/N/A
-12 VDC N/A
+3.3 VDC/N/A
  散热(每块卡) 50°C 2.3 CFM
40°C 1.5 CFM
30°C 1.1 CFM
  操作温度 0°C to +50°C
  储存温度 -20°C to +70°C
  湿度 非凝结8% to 80%
软 件
  操作系统支持 RedHat Linux
Windows NT 4.0
Windows 2000
Windows XP
  API R4 (传真)
传真功能
  ITU T.30, T.4, T.6
V.17, V29, V27ter, V.21
  速度 14.4 Kbps, 可自动降速
发送和接收
同时在所有通道
  TIFF 单页,多页
  压缩 MH (ITU T.4, 1D)
MR (ITU T.4 2D)
MMR (ITU T.6)
板卡上方便支持
  ASCII到TIFF转换 板卡上方便支持
  页头 板卡上产生, 方便支持
  ECM 支持
  宽度 A4, A3, B4
  轮寻 简单和逆向
  解析度 标准 (100 x 200 dpi)
很好 (200 x 200 dpi)
超级好 (200 x 400 dpi)
  JPEG/JBIG 彩色传真和灰度传真直接转发功能
安全和EMC认证
  FCC 通过
  C-UL 通过
  UL 通过
  CE 通过

■ 硬件系统需求

　　SR 5.1.1 使用DM3需要200MHZ, 128M(2块或更少板卡) 或者 512M(3块或更多板卡)
　　Windows NT4.0, windows 2000, Windows XP, 或者RedHat Linux 操作系统.

　　希望了解更多信息, 请访问网址 http://www.Dialogic.com/.
