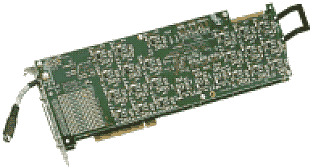

Dialogic Dialogic DISI16R2, Dialogic Dialogic DISI24R2和Dialogic Dialogic DISI32R2是下一代融合通信系统的建筑模块. 这些板卡都是一个PCI插槽,可以把模拟电话设备直接链接到融合通信平台中,创建费用不高的,小到中型的,基于服务器的PBX, 电话市场系统和呼叫中心.

■ 功能概述

单板PCI插槽可以连接最多32个模拟电话设备到融合通信平台中.

每个座席提供音频检测后产生的资源.

支持16个会议资源,可以灵活的配置为2到16方会议.

增强的会议功能,包括教练-学生模式,声音控制和积极讲话方的判认.

录放音资源与端口一一对应,提供高可用性.

FSK座席信令可以发送主叫号码和消息等待标识给模拟电话设备.

挂机情况下FSK信令可以提供主叫号码类型二的设备消息实现,例如主叫号码和呼叫等待

提供可编程的振铃音时长

提供振铃的电源,不需要额外外部的电路

提供座席状态事件,可以让应用总结呼叫统计数据,更好地管理呼叫建立和终止

可编程的通道增益提供音量控制

可以使用低价的2500型电话和具有主叫号码消息等待灯等模拟功能的电话(支持Bellcore, 英国和日本等不同变种)

支持Dialogic R4 API, 提供对现有程序的向后兼容性,减少代码的改动

CTbus接口(H.100)时系统大小和容量可以使用其它接口和资源卡扩容

提供SCbus模式,与老的Dialogic产品向后兼容

支持Windows NT和Windows 2000操作系统

在亚洲,欧洲,日本和北美有入网认证

Dialogic的集成座席接口卡是高度可靠的性价比高的, 提供模拟座席接口和资源可共建造高度可扩展的系统.

DISI16R2, DISI24R2, 和 DISI32R2 是PCI全长板卡, 都是基于DM3架构的. 它们提供连接16, 24, 32个座席接口还有会议,语音录放音, 音频检测和产生和主叫号码功能. DM3架构使应用可以访问独立的,高性能,基于固件的网络协议和媒体处理资源, 而且可以与兼容硬件平台互操作.

与其它Dialogic座席卡不同, DISI16R2, DISI24R2, 和 DISI32R2 被设计为一个集成的平台, 包括媒体资源和网络接口在一张卡上. 这些板卡可以运Dialogic其它网络接口和资源硬件一起创造一个完整的方案.

■ 配 置

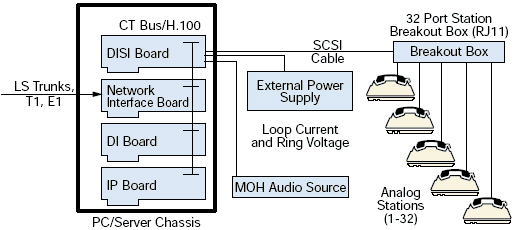

　　DISI16R2, DISI24R2, 和 DISI32R2 可以通过CTbus与其他集成的网络接口和资源板卡连接构成可扩展的中继和座席交换的配置. 这些板卡也与Dialogic的IP板卡兼容,可以被用来做VoIP应用, 请参考图1.

■ 功能描述

　　DISI16R2, DISI24R2, 和 DISI32R2 都是基于DM3架构的, 这个架构提供了一套兼容的系统服务和接口. 这就可以使其它DM3兼容的资源, 例如放音,录音,音频产生,信号检测,会议和呼叫控制都在这个环境中运行.

　　模块图请参考图2. 控制处理器是基于ARM核心的ASIC. 除了核心, 控制处理器也包括很多芯片上的外围设备设备(例如定时器,中断控制器等), 一个芯片上0等待状态SRAM, 一个SDRAM控制器, 一个板卡上总线控制器, 一个PCI控制芯片为PCI接口设备提供无缝的接口, 和一个数据移动器板柱在SDRAM, SRAM, DSP内存和PCI接口之间移动数据.

　　软件在控制处理器上执行. 功能包括初始化,配置,处理器间通信和交换. DM3资源的主要控制模块通常在控制处理器上执行, 和DSP子模块通信来实现全部资源功能.

　　每个板卡包括三个 Motorola 563xx DSP. DSP 子系统包括SRAM, 某些情况下有DRAM. DSPs 直接有PCM连接到CTbus ASIC, 它提供SCbus/CTbus(H.100)和模拟座席接口之间PCM交换的功能.

■ 应　用

• 自动呼叫分配 (ACD)

• 基于服务器的 PBX

• 内呼和外呼的电话市场应用

• 客户服务

• 呼叫中心

• 电话会议

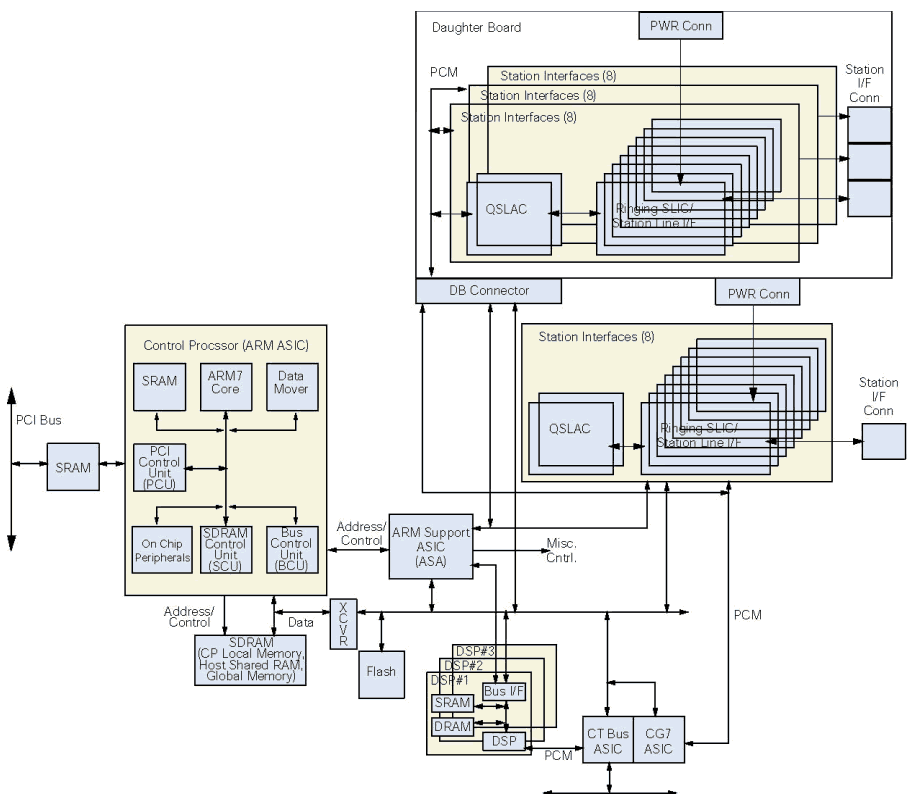

图 2. 集成座席接口卡模块图（点击放大）

　　CT Bus ASIC (CT812) 提供完全的主/从(master/slave) H.100 功能, 和完全的l SCbus 主／从功能. CT Bus ASIC 通过CG7 ASIC连接到模拟中继接口, 它也提供自动增益和A-law 到 μ-law 转换的功能.

　　DISI16R2, DISI24R2, 和 DISI32R2 各自支持 16, 24, 和 32 个模拟座席接口.

　　最多有八个QSLAC连接到32个振铃SLIC, 连接到模拟座席接口. QSLACs 提供需要的模拟到数字和数字到模拟的转换. SLIC 提供对多个 BORSCHT (电池, 过压, 振铃, 监督, 编码／解码, 集成和测试)功能的支持., 也提供电流限制, 挂机时语音通路, 铃流产成, 环流检测. SLIC 也提供热掉电保护. 电源 (-24 VDC) 提供给模拟座席和环流, 电源 (-70 VDC) 提供给铃流.
ARM 支持 ASIC (ASA) 包含各种控制和连接逻辑, 可以使不同的子系统在良好的控制下运行.

■ 软件支持

　　DISI16R2, DISI24R2, 和 DISI32R2 在系统软件和开发报板本5.1.1 FP1或更高中被支持. 这些板卡与过去的R4 MSI API兼容, 减少了转移现有应用程序的开发工作.

■ 技术规范

	模拟座席接口	DISI16R2: 16 DISI24R2: 24 DISI32R2: 32
	固定语音资源	16, 24, 32
	可共享会议资源	16
	CLASS 信令	FSK
	资源共享总线	CT Bus/H.100
	控制微处理器	ARM7 TDMI
	DSP	(3) DSP: Motorola 56311 @ 150 MHz, 每个最小 150 MIPS
	总线	PCI 全长卡
	每个系统最多板卡数	8
Host Interface
	总线兼容性	PCIU
	总线速度	33 MHz
	总线模式	目标(target)模式中进行32为到16位转换
	共享内存	128 KB 页
	操作系统	Windows NT/Windows 2000
电源需求(从主机PCI插槽)
Station Interface
	信令类型	环路启动(Loop start)
	环流范围	25 ± 5 mA
	开放环路电压	20.5 ± 1 VDC
	外部电源供应	每个板卡需要一个
	振铃频率	20 Hz
	振铃强度	40 Vrms @ 20 Hz 最小到 4 REN
	2线返回损耗	25 dB
	最大环路长度	3500 英尺使用 24 AWG
	连接头	68针 SCSI 到 RJ-11 接线盒
语音输入接口
	输入阻抗	1000 Ohms, AC连接的
	最大输入等级	600 mVpp
	连接头	1/8英寸电话插孔
会议
	会议资源	16
	会议大小	2 到 16 会议方
	最大会议数	最大 5
	功能	自动增益,动态创建/删除, 动态添加／删除, 回声消除, 教练/学生模式, DTMF音量控制, 音频监控, 活跃讲话方判认.
环境
	操作温度	0°C 到 +50°C
	储存温度	-20°C 到 +70°C
	湿度	8% 到 80% 非凝结
最大操作温度下散热条件
	50°C	每块卡1.8 CFM
	40° C	每块卡1.2 CFM
	30° C	每块卡0.9 CFM
安全, EMI 和电信认证
	美国	安全: UL 标准 1950 第三版 EMI: U.S. CFR 47(FCC) 第15部分, 子部分 B, Class A 设备 电信: FCC 第68部分
	加拿大	安全: CSA Std C22.2 No. 950 1995 EMI: CSA Std C108.8 Class A limits 电信: CS-03
	欧洲	安全: EN60950 (1992) Second edition with Amdts No. 1-4, 11 EMI: EN 55 022, CISPR 22 - Class B Limits, EN55024 (immunity)
	澳大利亚	安全: Austel TS-001, AS 3260 with amendments 1, 2, 3, 4 EMI: AS 3548 电信: TS-004
	国际	安全: IEC60950 (1991) 3rd edition with Amdts. 1-4 EMI: CISPR 22 - Class A limits, CISPR 24 (immunity)
	日本	EMI: VCCI Class A
	认证	Dialogic电信产品认证信息在 http://www.Dialogic.com/network/csp/products/3144web.htm

■ MSI 电源模块

■ 电环接口适配器和电缆

　　DISI16R2, DISI24R2, 和 DISI32R2 板卡使用 68针 SCSI 连接头, 提供到模拟座席接口的物理连接. DI/SI接线盒包括一个 68针 SCSI 电缆, 用来接 DISI 板卡到 32端口 RJ-11 接线盒.

■ 系统硬件需求

• 带有Dialogic Pentium处理器的PC 或服务器, 有全长的PCIU插槽, 兼容32位, 33 MHz, 和5 V/3.3 V 信令.

• Windows NT 和 Windows 2000 操作系统所需的额外系统硬件支持

• 应用程序所需的额外系统硬件.


如需更多信息, 请访问 http://www.Dialogic.com/
