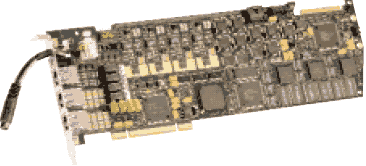

Dialogic Dialogic 集成DI0408LSAR2 PCI板卡
单卡整体解决方案：四个模拟接口＋八个模拟座席＋资源

■ 功能简介

高度集成
－ PCI单卡上强大的DSP处理能力可以提供语音，传真，会议，音频和交换资源，单独就足以作一个方案
－有四个模拟接口做呼叫控制和音频检测，主叫号码识别，电源失败转移，还可以访问共享语音会议和传真资源
－八个模拟座席接口，做呼叫控制和音频检测，FSK信令，还可以访问共享的语音会议和传真资源

可扩展性
－一台计算机中最多可以插八块板卡，可以让4外线8内线配置扩展到32外线64内线

灵活性
－所有Dialogic Dialogic板卡都兼容的，可以为任何应用提供灵活多样的配置

资源和高级功能
－语音放音和录音－提供12个录放音资源，可以与外线和座席绑定，也可以独立，用来做语音消息，自动语音应答和其它应用
－ CSP －支持4路可路由的CSP资源
－会议－支持最多三个会议，最大九个同时的会议成员分布在一个或多个会议中
－传真－板卡上支持软传真收发
－主叫号码－所有外线支持接收和发送主叫名字和号码，使用FSK可以扩展到所有的座席
－挂机状态FSK －可以在挂机状态给座席发送FSK数据，可以支持类似主叫号码或呼叫等待等

功能
－消息等待－通过FSK信令，控制座席消息等待标志（message waiting indicator）
－等待音乐－有一个输入接口可以用来录制等待音乐或语音提示开发标准
－ CTBus接口（H.100）－可以与其他接口和资源板卡一起扩展系统大小和功能。支持SCbus模式，与老的Dialogic产品兼容。
－座席设备－使用价格不高的2500型电话，模拟电话，CLASS功能电话（包括消息等待灯和主叫号码的支持）
－ GlobalCall －通过GlobalCall提供统一的呼叫控制访问，减少开发时间，系统可全球部署

可靠性
－非阻塞－所有外线内线都由一对一的拨号音，DTMF和交换资源
－故障补偿－如果遇到服务器断电或者不可用，板卡可以直接连接前四个内线和外线，还提供

基本的服务可用性
－电源和铃流－提供单独的电源，铃流支持，符合REN标准
－服务和支持－ Dialogic支持，是融合通信平台方案的领导者

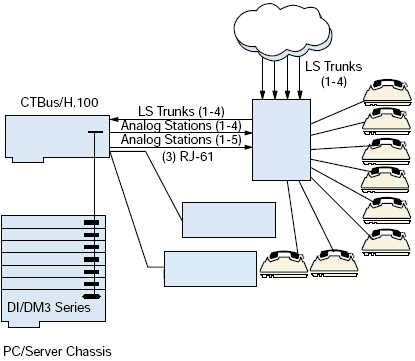

配置图

　　Dialogic Dialogic 集成产品是融合通信平台的建筑模块。 DI0408LSAR2板卡是被设计用在中小型基于服务器的PBX和呼叫中心系统中的，有外线内线丰富的接口资源的板卡。 Dialogic Dialogic集成板卡产品是高可靠高性价比的，提供有火锅的，可选择的接口资源组合。

　　这个PCI全长卡可以自身作为一个方案或者与其它硬件通过CTbus接口互联。 DI0408LSAR2板卡是第二代板卡，它把过去的母板加子板改进为一个单独的母板，这可以增加资源的可用性和选项。它支持许多国际的认证。

　　Dialogic Dialogic DM3的融合资源架构提供独立，高性能，基于固件的网络协议和媒体处理资源，可以在兼容的硬件平台上操作并集成。

■ 应　用

基于服务器的PBX
－在windows NT和windows 2000平台上，可以集成统和通信交换平台，包括语音，会议，VOIP，语音识别和传真等功能。

客户呼叫中心
－内呼外呼的呼叫中心
－自动呼叫分配（ACD）

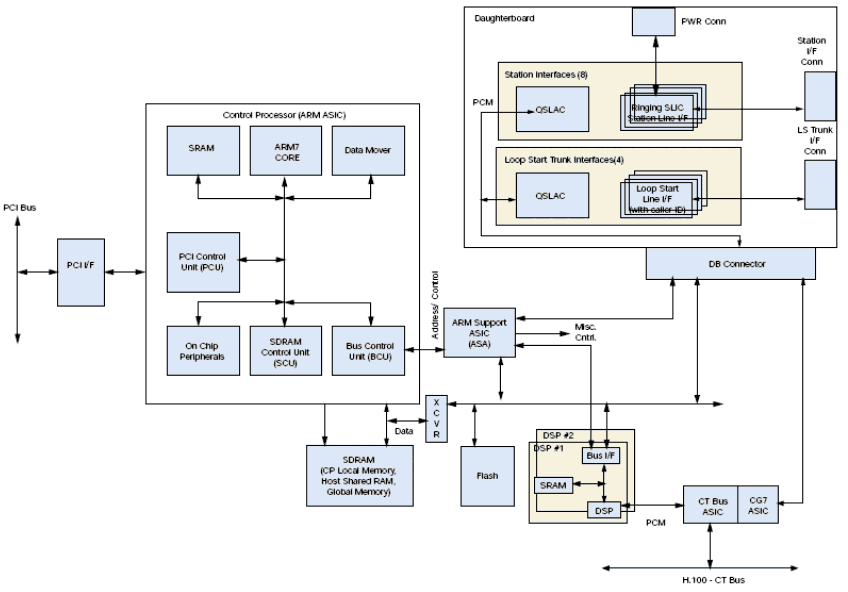

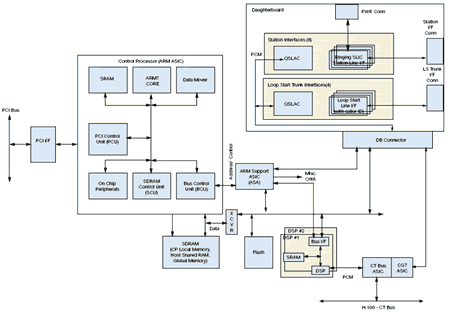

功能模块图（点击放大）

■ 功能描述

　　DI0408LSAR2 板卡是基于DM3媒体流架构的，提供统一的系统服务和接口，在这个环境中可以执行DM3兼容的资源，例如放音，录音，音频产生，信号检测，会议，传真和呼叫控制。

　　控制处理器是基于ARM为核心的ASIC。除了核心, 控制处理器也包括很多芯片上的外围设备设备(例如定时器,中断控制器等), 一个芯片上0等待状态SRAM, 一个SDRAM控制器, 一个板卡上总线控制器, 一个PCI控制芯片为PCI接口设备提供无缝的接口, 和一个数据移动器板柱在SDRAM, SRAM, DSP内存和PCI接口之间移动数据.

　　软件在控制处理器上执行. 功能包括初始化,配置,处理器间通信和交换. DM3资源的主要控制模块通常在控制处理器上执行, 和DSP子模块通信来实现全部资源功能.

　　每个板卡包括三个 Motorola 563xx DSP. DSP 子系统包括SRAM, 某些情况下有DRAM. DSPs 直接有PCM连接到CTbus ASIC, 它提供SCbus/CTbus(H.100)和模拟座席接口之间PCM交换的功能.

　　CT Bus ASIC (CT812) 提供完全的主/从(master/slave) H.100 功能, 和完全的l SCbus 主／从功能. CT Bus ASIC 通过CG7 ASIC连接到模拟中继接口, 它也提供自动增益和A-law 到 μ-law 转换的功能.

　　每块板卡提供四个模拟接口和八个模拟座席接口。

　　一个四线QSLAC 给模拟外线接口提供了接口。

　　QSLACs 提供需要的模拟到数字和数字到模拟的转换. 前端接口包括摘机和挂机的语音通道，提供QSLAC接口访问端口和振铃。摘机通路主要处理语音和和接口包括环流检测，隔绝端口和铃线。挂机语音通道提供主叫号码，振铃检测和电池反转检测，还包括EMI和高电压保护。

　　最多有两个QSLAC连接到八个振铃SLIC, 连接到模拟座席接口. QSLACs 提供需要的模拟到数字和数字到模拟的转换. SLIC 提供对多个 BORSCHT (电池, 过压, 振铃, 监督, 编码／解码, 集成和测试)功能的支持., 也提供电流限制, 挂机时语音通路, 铃流产成, 环流检测. SLIC 也提供热掉电保护. 电源 (-24 VDC) 提供给模拟座席和环流, 电源 (-70 VDC) 提供给铃流.

　　ARM 支持 ASIC (ASA) 包含各种控制和连接逻辑, 可以使不同的子系统在良好的控制下运行.

■ 软件支持

　　Dialogic Dialogic DI0408LSAR2 在系统软件和开发板本5.1.1 FP1或更高中被支持. 座席接口和会议资源使用R4 MSI API, 语音和传真资源用DM3上的R4 API控制。模拟外线用GlobalCall高层呼叫控制工具开发，减少了开发PSTN信令协议部分的工作.

■ 技术规范**


	端口数	12
	系统最大板卡数	8
	模拟网络接口	4
	模拟座席	8
	录放音资源	12 个固定资源或者8个可共享具有对话录音功能的资源
	会议资源	9
	传真	2 (V.17 软传真)
	CLASS 信令	FSK
	资源共享总线	CT Bus (H.100 兼容)
	控制处理器	ARM7 TDMI
	DSP	三个 Motorola* 56311 DSPs @ 150 MHz, 每个最小 150 MIPS
	总线	PCI 全长卡

主机接口
	总线兼容	与通用PCI兼容. 兼容PCI规范2.2。
	总线速度	33 MHz .
	总线模式	32位到16位转换在目标模式
	共享内存	128页
	操作系统	Windows NT / Windows 2000 / Windows XP

电源需求 (来自PCI插槽)
	+5 VDC	1.2 A max.
	+12 VDC	10 mA max.
	-12 VDC	10 mA max.

外线接口
	外线类型	模拟（EIA/TIA 464B）
	环流范围	20 mA to 120 mA
	铃音检测	40 Vrms 到 130 Vrms; 15.3 Hz 到 68 Hz
	REN	0.6B
	电池反向检测	是
	回声返回损失	最小-24 dB
	连接头	RJ-61 (四个外线接口)

Station Interface
	信令类型	环路启动(Loop start)
	环流范围	25 ± 5 mA
	开放环路电压	20.5 ± 1 VDC
	外部电源供应	每个板卡需要一个
	振铃频率	20 Hz
	振铃强度	40 Vrms @ 20 Hz 最小到 4 REN
	2线返回损耗	25 dB
	最大环路长度	3500 英尺使用 24 AWG
	连接头	连个RJ-61

语音输入接口
	输入阻抗	1000 Ohms, AC连接的
	最大输入等级	600 mVpp
	连接头	1/8英寸电话插孔

传真功能
	传真资源	2
	传真兼容	V.17
	传真速度	14.4 Kbps
	自动降速	12kb/s, 9.6kb/s, 7.2kb/s, 4.8kb/s
	传送接收数据模式压缩	MH， MR， MMR， EMC功能都是可选的
	二进制文件传输	支持
	宽度	A4, A3, B4
	解析度	标准 (203线／英寸 X 98线／英寸，203线／2.5cm X 98线／2.5cm) 很好(203线／英寸 X 196线／英寸，203线／2.5cm X 196线／2.5cm)

会议
	会议资源	9
	会议大小	2 到 9 会议方
	最大会议数	最大 3
	功能	自动增益,动态创建/删除, 动态添加／删除, 回声消除, 教练/学生模式, DTMF音量控制, 音频监控, 活跃讲话方判认.

环境
	操作温度	0°C 到 +50°C
	储存温度	-20°C 到 +70°C
	湿度	8% 到 80% 非凝结

最大操作温度下散热条件
	50°C	每块卡0.6 CFM
	40°C	每块卡0.4 CFM
	30°C	每块卡0.3 CFM

安全, EMI 和电信认证
	美国	安全: UL 标准 1950 第三版 EMI: U.S. CFR 47(FCC) 第15部分, 子部分 B, Class A 设备电信: FCC 第68部分
	加拿大	安全: CSA Std C22.2 No. 950 1995 EMI: CSA Std C108.8 Class A limits 电信: CS-03
	欧洲	安全: EN60950 (1992) Second edition with Amdts No. 1-4, 11 EMI: EN 55 022, CISPR 22 - Class B Limits, EN55024 (immunity)
	澳大利亚	安全: Austel TS-001, AS 3260 with amendments 1, 2, 3, 4 EMI: AS 3548 电信: TS-004
	国际	安全: IEC60950 (1991) 3rd edition with Amdts. 1-4 EMI: CISPR 22 - Class A limits, CISPR 24 (immunity)
	日本	EMI: VCCI Class A
	认证	Dialogic电信产品认证信息在 http://www.Dialogic.com/network/csp/products/3144web.htm

■ MSI 电源模块


MSI 电源模块产生-24到-70伏特电压来驱动集成座席接口卡. 每个板卡需要一个电源模块. 电源模块连接到一个预先做好的在板卡上的电源电缆. 通过DI0408LSAR2 上接口连接到板卡的电源模块 (市场名称： MSISCGBLPWRMOD)

连接头
	输入连接头	标准北美 AC 输入
	输出连接头	6针母DIN
	内部电路	用户不可换

电源需求
	输入电压	90 到 265 VAC, 47 到 63 Hz
	输出电压	-24 VDC: 1.0 A -70 VDC: 300 mA
	输出波纹	100 mV (峰值到峰值)
	校正百分比	± 2.5% 在-24 V ± 7.5% 在 -70 V
	操作温度	0o C to +50o C
	大小	6.5 英寸长, 3.75 英寸宽, 2.17 英寸高
	保证	http://www.Dialogic.com/network/csp/products/3144web.htm

安全认证
	UL:	1950 3rd edition File No: E148586
	TUV:	EN60950 File No: B970624072005
	CE:	CUL (CSA 950) File No: E160908
	DENAN:	PS-E MEL 080801-NC 4339

■ 电环接口适配器和电缆

　　DI0408外接设备包括三个RJ－61的电缆，一个RJ－11的接线盒。RJ61电缆通过板卡连接把外线和内线连接到RJ－11接线盒。 RJ-11接线盒把RJ-61分离开为模块化的RJ-11的接口，有4个外线和8个单独的模拟座席接口。

　　RJ-61的三头线包含三个RJ-61电缆和每头四相RJ-11分离器。这可以区分外线和座席。

附件	市场名称	描述
DI0408接线盒 RJ-61三头线	DI0408BOBKI DI0408BOBKIT	12个RJ-11接口，包含三个RJ-61电源 RJ-61电缆，RJ-11分离器（4头）

■ 系统硬件需求

带有Dialogic Pentium处理器的PC 或服务器, 有全长的PCIU插槽, 兼容32位, 33 MHz, 和5 V/3.3 V 信令.
Windows NT 和 Windows 2000 操作系统所需的额外系统硬件支持
应用程序所需的额外系统硬件.

■ 硬件兼容指南

ntel Dialogic集成板卡系列
MSI系列
DM3系列
Sprintware系列

如需更多信息, 请访问http://www.Dialogic.com/
