Dialogic® SS7G21与SS7G22信令网关

2005/07/11

... 今的七号信令网络需要高性能和高密度的解决方案来解决全球电信网络不断增长的各种需求，像短消息(SMS），短信投票，本地号码转移，位置服务和800号漫游，以及出现的新业务例如彩铃都推动了对高性能和高密度的信令网关的需求。Dialogic® SS7G21 和SS7G22 信令网关就是被设计用来满足电信设备制造商， 系统集成商和服务提供商在全球部署这些服务的需求。

... Dialogic SS7G21 和 SS7G22 信令网关可以运行多种SS7信令和本地变种，保证在全球可以部署。 在一个2U的电信级服务器中，SS7G21和SS7G22使用了高密度，高性能的七号信令板卡，运行双Dialogic Xeon 处理器等配置确保这个网关满足需要高处理能力的应用程序的要求。这两款网关是面向七号信令系统中多主机的呼叫控制，无线或智能网应用。同时他们提供了电信级的功能，包括冗余，可扩展性和互通性。

... SS7G21和SS7G22使用了与过去Dialogic的SIU和七号信令卡相同的基于消息的API，通过IP网络提供给应用程序主机。与过去API兼容保证了应用程序开发者使用相同的接口来控制新型号的网关，可以让现有应用程序平滑过渡到高兴能平台。

功能优势
支持TCAP层 6000 transaction/s ， 或4000 ISUP calls/s支持TCAP,INAP, GSM-MAP, IS41-MAP层 64,000 个同时的transaction支持ISUP层最多 64,000 话路适用在对移动或智能网等对处理能力要求很高的应用中
最多支持 64个Linkeset，最多128个SS7 Link通过IP最多可以连接到64个应用程序主机用来创节强大的，可扩展的高密度的方案
基于Dialogic 2U电信级服务器电信级品质保障
与现有Dialogic七号信令产品API相同保证把现有应用程序平滑移植到高兴能平台
支持的SS7协议包括，MTP, ISUP, SCCP, TCAP, INAP, GSM-MAP, IS41-MAP支持许多本地协议变种， 包括ANSI, ITU, ETSI, UK, FRANCE, 中国全球众多成功部署案例保证
应用主机的驱动包括Linux, windows 2000或windows 2003开发商可以根据需求自由选择他们应用主机平台

功能描述

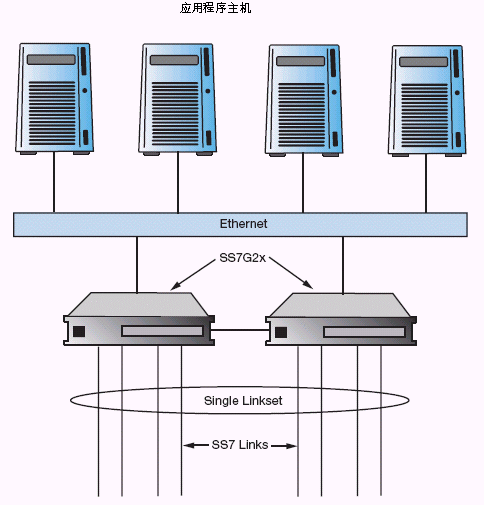

... Dialogic SS7G21 和 SS7G22 信令网关提供了七号信令协议栈MTP3层以上的各层访问。应用程序使用应用主机上的驱动，通过IP与信令网关连接收发消息。这种分布式的架构可以把应用主机的处理和内存资源释放出来转语与应用程序的逻辑处理。 信令网关也提供了电信级冗余，扩展和互通性。两台Dialogic SS7G21 (或 SS7G22)可以配置为共享一个点码。信令可以在两台网关之间负荷分担，一台网关有任何问题，另外的就可以处理所有的信令。这两款信令网关也可以选择为双电源热插板的配置。



... SS7G21 安装了Dialogic SPCI4 或 SPCI2S 板卡，单机可以提供最高12个 SS7 Link。它完成了Dialogic SIU520的所有功能，是一个更高处理性能的平台。SS7G21 有下面几种配置：

  • 1, 2, 或 3 块 SPCI2S 板卡 (4 SS7 links, 2 T-1/E-1 接口s, two V.11 serial ports per board)
  • 1, 2, 或 3 块 SPCI4 板卡 (4 SS7 links, 4 T-1/E-1 接口s per board)

... SS7G22 安装了Dialogic SS7HDP 板卡，提供了比SS7G21更高的处理性能和Link密度。 SS7G22可以配置为1, 2, 或 3 块 SS7HDP 板卡 (64 SS7 links, 4 T-1/E-1 接口s per board)，单机最大可以达到128 SS7link.

应用

  • 无线节点: 短消息中心， HLR，漫游网关
  • 无线短消息平台，网关
  • 服务控制节点 SCP，IP
  • 语音门户，IVR或语音信箱
  • 位置服务: 天气和交通信息

技术规范

容量SS7G21 SS7G22
单机信令卡数 最大 3 最大 3
单机物理端口
T-1/E-1最大12最大 12
V.11 (V.35 compatible)最大 6 0
单机SS7 Link数 4，8或12 64或128
单机SS7 Linkset数最大12最大 64
最大ISUP呼叫量
calls/second450 4000
最大TCAP
transactions/second 8006000
支持最大主机数64 64

可靠性
MTBF 预测Bellcore 55700 hours49000 hours
Method 40℃ (单卡配置) (单卡配置)

接口 (SS7G21和 SS7G22)
LAN 接口4 x 10/100/1000 Mbps Ethernet
线路接口PCM: 最大 12 接口，软件配置为T-1或E-1
