Dialogic® SIU520信令网关

2005/07/11

... Dialogic ®™ SIU520信令网关(SIU)可以为呼叫控制、无线应用和智能网应用提供七号信令连接，它向应用主机提供与其他信令网关系统及七号信令卡相兼容的基于消息的协议应用编程接口（API）。Dialogic SIU520能够处理各种七号信令协议，使得在世界各地都可以提供各种各样的应用。它把七号信令协议卡和带有512K缓存的双Dialogic® Pentium® III处理器相结合，从而成为高吞吐量应用的理想选择。

特性

  • 每秒可以处理多达800个TCAP，或者450 ISUP或TUP呼叫
  • 在TCAP, INAP, GSM-MAP, 或 IS41-MAP中支持多达16.384个同步事务处理
  • 在ISUP中支持多达16.384个电路
  • 在12链路集中支持多达12个七号信令链路
  • 2U高的电信级服务器
  • 通过IP可以连接到多达32个应用主机
  • 双重容错配置
  • 双冗余热切换供电选择
  • 支持七号信令协议，包括MTP, ISUP, TUP, SCCP, TCAP, INAP, GSM-MAP, 和IS41-MAP
  • 支持很多本地协议，包括ANSI, ITU, ETSI, 香港，法国，中国等国家的协议
  • 包含Linux*, Windows* 2000, or Windows NT* 等操作系统下的驱动程序

应用

创建七号信令服务节点，包括：

  • 无线节点 - 短消息服务中心(SMSC),归属位置注册(HLR), 漫游网关
  • 无线短消息服务 (SMS)平台/网关
  • 智能网业务控制节点(SCP)， 智能节点IP
  • 语音拨号 (VAD)，语音门户，交互式语音应答 (IVR)或者语音信箱系统

SIU体系结构

... Dialogic SIU520提供了在七号信令协议栈中从MTP3向上各层协议的访问。应用主机上的驱动程序通过IP向SIU发送或者从SIU接收API消息。这种体系结构解放了应用主机，从而使之能够专注于处理器和内存资源管理，使它成为高性能分布式系统中的理想选择。

分布式事务服务器

... 分布式事务服务器 (DTS) 模块使TCAP实例可以运行在多个应用主机之上。到主机的路由选择根据SCCP子系统号码(SSN)或者TCAP事务标识来决定，这就使不同的主机可以运行不同的TCAP用户协议，如GSM-MAP或INAP，并能保证事务能够回溯到相应的主机。

... DTS使系统的设计具有更好的灵活性，对于具体的应用，可以定制系统单元的负载。TCAP和其他应用主机是分开销售的。

系统的弹性

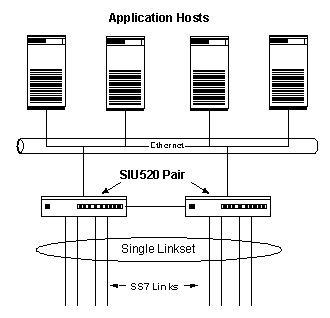

... 可以把两个Dialogic SIU520配置为共享同一个七号信令点码，这样，在单个点码内就可以提供完全弹性的操作。在正常操作情况下，两个单元分担信令负荷。如果有一个单元出现故障，另一个单元就要处理所有的信令。

技术规范
Dialogic® ™ SIU520 信令网关

容量

每板插槽数3
每单元中物理链路数
... T-1/E-1多达6个
... V.11 (V.35 compatible)多达6个
每单元中七号信令链路数目4, 8, 或 12
每单元中七号信令链路集数目4, 8, 或 12
每秒最多呼叫控制（ISUP）数目450
每秒最大TCAP事务数目800
支持的主机数32

硬件

局域网接口2 x 10/100 MB 以太网接口
用户线接口: CEPT E-1 (平衡)
... 电气 120 欧姆
... 接头 RJ-45
... 速率 2.048 Mb/s
用户线接口: T-1
... 电气 100欧姆
... 接头 RJ-45
... 比特率 1.544 Mb/s
用户线接口: 串口
... 电气V.11 (V.35 兼容)
... 接头 D-型接头 (26针高密度)1
... 速率 从4.8 Kb/s到 64 Kb/s

电源

直流供电从-38 V 到-75 V (额定从-48 V 到 -60 V)
交流供电100 Vrms to 127 Vrms
 200 Vrms to 240 Vrms
频率47 Hz to 63 Hz
最大功率250 W

物理尺寸

外壳标准 DIN 41494 (19 in./482.21 mm)机架中的2U高度
 所有的电缆都在后面
 高度: 3.5英寸(89毫米)
 宽度: 17.5英寸(445毫米)
 长度: 20英寸(508毫米)

环境要求

运行时温度+5° C到 +40° C
储藏温度-40° C到 +70° C

平均故障间隔时间

Bellcore* 方法 40° C35,900 hours (一个信令板卡和单个程序存储单元配置情况下).

安全和电磁兼容性
... 对于特定的国家，请参见Dialogic网站上的Dialogic通信系统产品全球产品证书，或者与Dialogic技术销售代表联系。

软件

主机系统要求Microsoft Windows* 2000, Microsoft* Windows NT, Linux

型号名称

SIU520A4D 信令网关，交流电源，4个七号信令链路，2U高度

SIU520A8D 		信令网关，交流电源，8个七号信令链路，2U高度
SIU520A12D
信令网关，交流电源，12个七号信令链路，2U高度
SIU520D4D信令网关，直流电源，4个七号信令链路，2U高度
SIU520D8D 信令网关，直流电源，8个七号信令链路，2U高度
SIU520D12D 信令网关，直流电源，12个七号信令链路，2U高度

SB520ISUP 		SS7 SIU520 ISUP 协议
SB520TUP SS7 SIU520 TUP协议
SB520SCCPCL SS7 SIU520 SCCP CL协议
SB520SCCPCO SS7 SIU520 SCCP CO协议
SB520TCAP SS7 SIU520 TCAP协议
SB520MAP SS7 SIU520 MAP协议
SB520IS41 SS7 SIU520 IS41协议
SB520INAPSS7 SIU520 INAP协议

... 1 V.35接头是一个单个高密度接头。用户提供的电缆的每个端口是分开的。作为替换选择，Dialogic可以提供分叉电缆来把高密度D型接口转换为两个15针D型接口（DB－15）。

... 如果要了解更多信息，请访问我们的网站： www.Dialogic.com 。
