Dialogic
D/4PCIU语音板卡和
Dialogic D/4PCIUF语音传真版卡
2005/07/11
为中小企业应用提供四线语音传真处理
功能概述
- 可以用来创建面向中小企业的灵活的高效的消息和语音应答平台。
- 只是基于DSP的传真,减少系统中板卡的数量(只是D/4PCIUF支持)
- 通用的PCI接口与3.3V和5V总线信号兼容
- 支持Windows NT, Windows 2000, windows XP和Linux操作系统
- 支持G.726和GSM编码,开发者可以实现基于VPIM标准的同一消息应用
- 主叫号码功能可以提供智能呼叫处理
- 先进的呼叫处理功能,支持下面功能
- 通用拨号脉冲检测(DPD) - PBXpert工具检测音频特征
- 在播放提示音时提供可靠的DTMF检测功能,用户可以不听完提示直接按键达到想访问的内容
- 使用呼叫过程分析来更快更准确地控制外呼的状态
- 动态可以选择的语音编码,每个通道可选的从24Kb/s到64Kb/s的编码,用户可根据硬盘存储空间和语音质量等方面考虑选用
- 卓越的语音质量,通过增强的电话线路和自动增益
- 半长的PCI版卡,开发者可以在最新工业标准的机箱上建立高效的系统

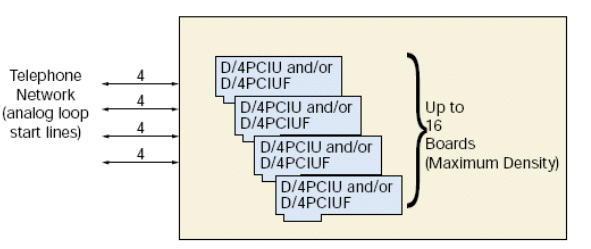

图 1. 配置例子
对于中小企业来说,需要的是高性能,价格有优势的语音和传真处理,不需要复杂的基于CTbus的产品,D/4PCIU和D/4PCIUF是面向中小企业的理想产品。两种卡和以前的D/4PCI一样使用相同的编程接口。两块卡都有改进的语音质量和自动增益,即使是最弱的电话信号也会在录放时保持清晰。
两种板卡使用最新的DSP技术, 在Windows和Linux操作系统上作服务器端的CT系统是最理想的。给windows
NT, Windows XP, Windows2000和Linux开发人员提供了一个创建面向中小企业市场复杂的IVR应用的平台。主要号码功能可以让IVR等应用从电话线中接收到主叫号码的信息。目前主叫号码支持北美标准(CLASS
protocol), 英国标准(CLI protocol), 和日本标准(CLIP protocol).
配置
使用PBXpert等可选技术,D/4PCIU和D/4PCIUF可以创建复杂的消息和IVR系统。两块卡都和其它Dialogic
Dialogic语音传真卡有相同的硬件和固件架构,这样可以达到最大的灵活性和扩展性。今后系统线数扩容或者增加新的功能时,现有的硬件和软件都不需要修改。应用程序扩展到更高密度的平台时,应用程序只需要很少的改动。
软件支持
D/4PCIU和D/4PCIUF板卡支持Dialogic Dialogic系统软件和软件开发包(SDK),在Windows
(NT, XP, 2000), 和Linux操作系统上。SDK提供可以开发复杂的多通道应用的文档,例子程序代码和工具。
应用
- 网络语音消息系统
- 自动总机
- IVR
- 增强的消息系统
技术规范
|
端口数
机箱最多插的板卡数
模拟网络接口
微处理器
DSP
|
4
16
板卡上模拟接口
Dialogic® 80C186 @ 34.8 MHz
Motorola DSP56303 @ 100 MHz w/256 K×24 private SRAM |
与主机的接口 |
|
|
总线兼容性
PCI总线速率
共享内存
基地址
中断
|
PCI(符合PCISIG总线标准,2.1版)
33MHz最大
32KB页
在PCI的BIOS里面选择
所有板卡共享一个IRQ(IntA) |
电话接口 |
|
|
外线类型
阻抗
振铃检测
环流范围
线路间耦合干扰
频率
接口
|
模拟
D/4PCIU是600 OOhm. 符合TBR-21标准
.15 Vrms 最小., 15 Hz到68 Hz
20 mA 到 120 mA, 直流 (极性不敏感)
–80 dB 在 3 kHz 通路之间之间
300 Hz 到 3400 Hz ±3 dB (发送和接收)
4个RJ-11接口 |
环境需求 |
|
|
+5 VDC
|
650 mA |
|
操作温度 |
0°C 到 +50°C |
|
储存温度 |
–20°C 到 +70°C |
|
湿度 |
8% to 80% 不凝固的 |
|
总线 |
通用插槽(5 V 或 3.3 V) |
|
|
PC AT (PCI)
6.9 英寸 (17.25 厘米) 长
0.75 英寸 (1.875 厘米) 宽
3.85 英寸 (9.625 厘米) 高 (除去边缘接口) |
安全和EMI认证 |
|
|
美国 |
FCC part 68 ID#: EBZKX07BD4PCIU
REN: 0.7B
UL: E96804 |
|
加拿大
|
IC 885A-D4PCIU
REN: 0.7B
ULC: E96804 |
|
预计的平均故障间隔时间(MTBF) |
434,000小时根据Telcordia Issue 1, Method 1, Case 1标准 |
|
认证 |
Dialogic 电信产品认证信息在下面网址可以找到http://www.dialogic.com |
|
