Dialogic® ™七号信令卡

　　 七号信令系统是一种分组交换数据网络，是世界电信网络的骨干组成部分。使用Inter研发人员开发的Dialogic® ™七号信令产品和协议，为访问核心公共网络提供通畅的途径。

　　· 通过现有的通信网络，使运营商可以扩展客户群体；
　　· 利用七号信令的快速呼叫建立能力来提高性能。这样，就可以降低对中心局（CO）的设备要求，并降低中继成本。
　　· 利用七号信令的事务处理能力，建立智能网（IN）的增值业务；
　　· 建立无线电话和数据应用的增值业务。

　　七号信令在有线网络和无线网络中都起着重要的作用。Dialogic拥有完整的七号信令系列产品，包括从64端口的产品到16000端口的产品。Dialogic 七号信令产品线包括卡和服务器解决方案，能够满足各种不同的客户需求。Dialogic提供了能运行于这些产品之上的完整的七号信令软件协议栈。下面这些卡是该产品线的一部分：

　　· Dialogic® ™ CPM8 (CompactPCI* 总线)
　　· Dialogic® ™ SPCI2S and Dialogic® ™ SPCI4 (PCI总线)
　　· Dialogic® ™ PCCS6 (ISA总线)

■　应　用

　　在一个背板上可以安装多达16块七号信令卡。CT总线提供了灵活的承载信道和信令信道路由，用于连接到各种资源卡，如语音卡、传真卡、IP话音卡（VOIP）等。灵活的CT总线路由既可以将七号信令信道连接到七号信令卡，也可以连接到资源卡上。

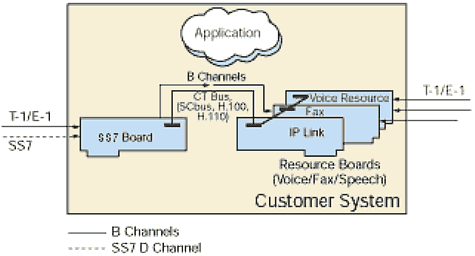

T-1/E-1 with SS7 D Channel Connected to Signaling Board

· 通过CT总线，把B信道从七号信令卡路由到语音资源卡；
· 七号信令卡管理的SS7 T-1/E-1
· 其他T-1/E-1信道由语音卡来管理；

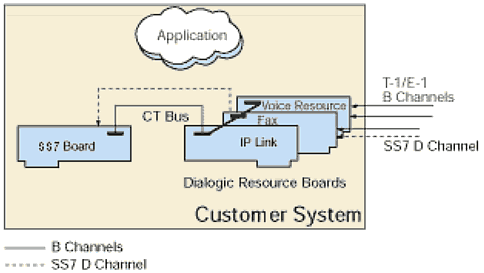

SS7 Link and B Channels Enter Via Resource

· 带有七号信令D信道的T-1/E-1接口连接到语音卡上
· 通过CT总线把七号信令D信道路由到七号信令卡
· 语音卡管理所有的T-1/E-1信道
· Dialogic 卡管理所有的语音资源和数据资源

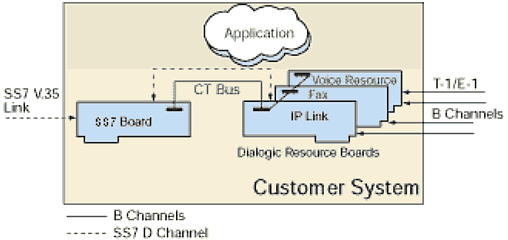

SS7 Link Via Synchronous V.35 Connection

· 所有T-1/E-1的接入都通过Dialogic 卡，并且都由该卡来管理
· 七号信令链路通过七号信令卡上的V.35端口接入


■　功能描述

　◎ Dialogic® ™ CPM8 (CompactPCI* 总线)

　　Dialogic CPM8是用于CompactPCI系统的一个智能七号信令卡，它支持板上七号信令公共信道信令协议，并支持多达八个软件可编程的T-1/J-1 (1.544 Mb/s)或者CEPT E-1 (2.048 Mb/s)数字线路接口（使用H.110脉冲编码调制PCM通路）。该卡还支持符合PICMG标准的热切换功能。

　　板上一个专门的处理器使卡的性能不依赖主机CPU的处理器负荷。操作软件可下载，协议规范发生变化时随时可以升级软件。还能够在运行时对协议进行选择。

　　因为在有些环境下七号信令可以独立于PCM流，CPM8卡还提供了两个V.35兼容的串口。

　　该卡还为系统集成提供一个H.110 PCM通路，并带有一整套Dialogic解决方案。这个本地通路可以用作CPM8卡和各种第三方卡（如语音卡、数据卡、传真卡等）之间的高速连接。

　　该卡提供了数字交叉连接，可以使语音信道和信令信道在用户线接口、PCM通路、以及协议处理器等两两之间进行连接。根据要求，最多可以有240条语音信道动态交换到语音卡或传真卡。

　◎ Dialogic® ™ SPCI2S 和 SPCI4 (PCI总线)

　　Dialogic SPCI2S和SPCI4卡都是PCI总线的七号信令卡。它们支持板上SS7共路信令协议，并带有多达四个数字线路接口（T-1/E-1/J-1）和一个H.100 PCM通路。

　　卡上安装有一个专门的处理器，使卡的性能不依赖主机CPU的处理器。操作软件可下载，协议规范发生变化时随时可以升级软件。既然所使用的协议由从主机下载下来的软件决定，所以可以在运行时对所使用的协议进行配置。

　　该卡提供了四个线路接口，软件既可以配置为1.544 Mb/s (T-1/J-1)，也可配置为2.048 Mb/s CEPT (E-1)。H.100 PCM通路使SPCI2S与SPCI4卡可以和各种第三方卡（如语音卡、数据卡、传真卡等）之间方便的连接。

　　除了两个T-1/E-1用户线接口以外，SPCI2S卡还提供了两个V.35兼容的串口，当七号信令独立于PCM流时可以使用。

　　该卡提供了数字交叉连接，可以使语音信道和信令信道在用户线接口、PCM通路、以及协议处理器等两两之间进行连接。所有的语音信道都能够按要求动态交换到语音卡或传真卡。

　◎ Dialogic® ™ PCCS6 (ISA总线)

　　Dialogic PCCS6卡是用于PC兼容机的智能七号信令卡，它在一个mezzanine总线上支持板上SS7共路信令协议，双数字线路接口，Scbus总线本地PCM时隙。该卡采用ISA总线，并提供64路或1024路的配置选择。

　　卡上安装有一个专门的处理器，使卡的性能不依赖主机CPU的处理器。操作软件可下载，协议规范发生变化时随时可以升级软件。还能够在运行时对协议进行选择。

　　该卡有一个或两个线路接口（T-1或 E-1）。因为在有些环境下七号信令可以独立于PCM流，PCCS6 卡还提供了可选的V.35兼容的双串口。

　　该卡还为系统集成提供了一个PCM通路，并带有一整套的Dialogic解决方案。这个本地通路可以用作PCCS6卡和各种第三方卡（如语音卡、数据卡、传真卡等）之间的高速连接。

　　该卡提供了数字交叉连接，可以使语音信道和信令信道在用户线接口、SCbus时隙、以及协议处理器之间进行连接。根据要求，最多可以有240条语音信道动态路由到语音卡或传真卡。

■　技术规格**

Dialogic® ™SS7卡

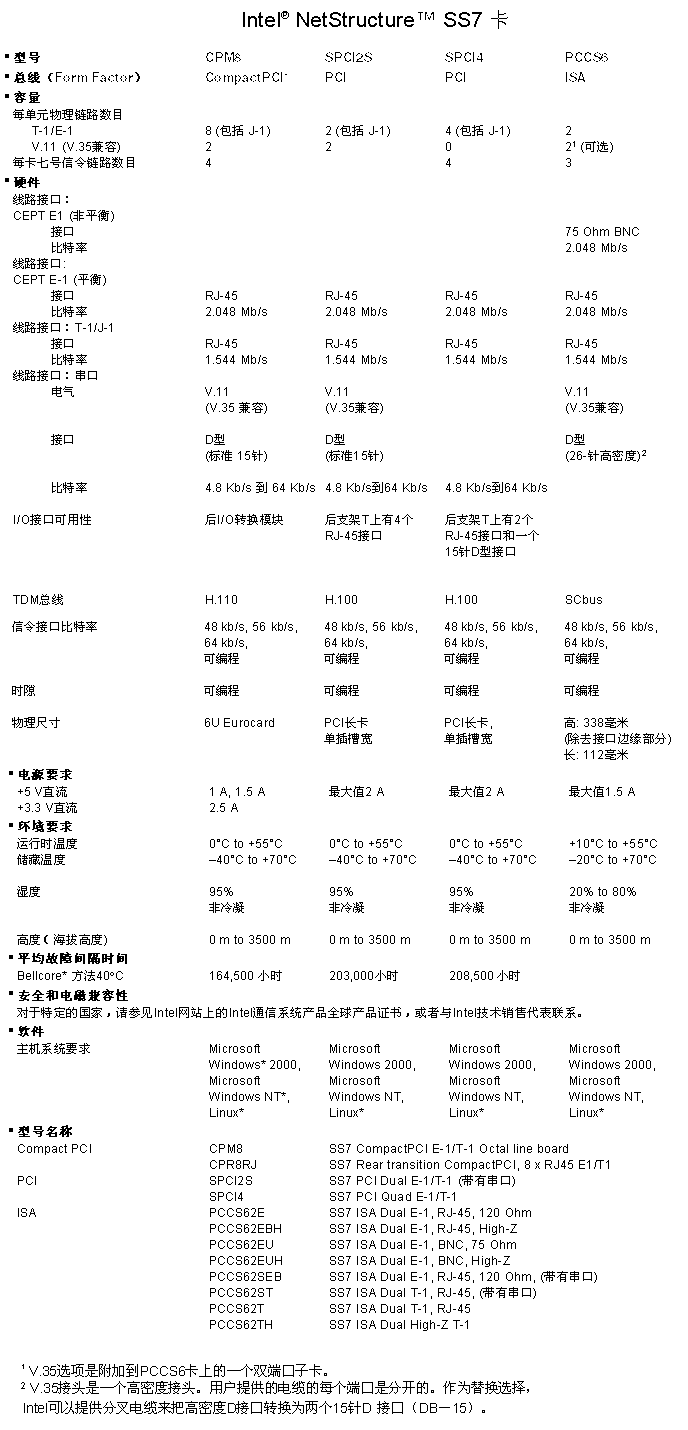

点击查看技术规格表

　　1、V.35选项是附加到PCCS6卡上的一个双端口子卡。
　　2、V.35接头是一个高密度接头。用户提供的电缆的每个端口是分开的。作为替换选择，Dialogic可以提供分叉电缆来把高密度D接口转换为两个15针D接口（DB－15）。

　　如果您要了解更多信息，请访问我们的网站：www.Dialogic.com 。
