Dialogic® Dialogic® DM/V-A多功能资源系列




　　Dialogic® Dialogic® DM/V-A多功能资源系列提供了多达240端口的丰富的语音处理特性，比如语音预处理功能（用于语音应用程序）、会议功能、语音信令、全程语音检测、语音产生以及呼叫处理分析。平台是：

■ 特性和优点

　　可以用来构建市场上最高密度的媒体服务器
――在单一插槽中提供了支持多达240端口的语音处理功能，或者120端口的语音识别功能以及会议功能。

　　支持连续语音处理，具有灵活的语音处理技术，这样一旦和高效的驱动器绑定，就可以在具有语音功能的程序中，将实时信号的处理交给板卡上的DSPs
――减小了系统的延迟，增加了识别功能的准确性，提高了系统对于高密度语音解决方案的响应时间

　　提供了板卡上高密度会议的解决方案，从而用来拓展网络会议系统。该解决方案从性能、音频质量以及系统密度各方面与典型的专用解决方案具有可比性，但是却极大的节省了成本

　　支持TrueSpeech语音编码器，该编码器是Microsoft Windows的缺省编码器，同时Window媒体播放器也对该编码器提供了支持。这使得开发商可以播放因特网的内容以及开发统一消息系统，而不需要创建并且支持定制的客户端

　　交易记录允许用户在不利用会议资源的情况下记录双方的谈话
－这对于呼叫中心应用程序很有用，在这里存储户头的交易信息或者记录现场谈话都是非常必要的

　　支持G.726比特解码以及GSM编码方案，这就可以使开发商实现符合VPIM标准的统一消息应用程序

　　建立在电话总线工业标准之上－ECTF H.100/H.110 CT Bus－板卡系列可以使应用程序通过访问其他的的通讯板卡使其功能得以扩展，这些板卡包括：IP电话，ATM，HDSI/1200，SS7，以及Dialogic DMN160TEC

　　开发商可以构建在工业标准PCI或者CompactPCI上分发的应用程序

　　可下载的信号和呼叫处理固件为系统性能的提高提供了方便，这样就为应用程序可以随着商家应用需求的增加得以性能上的提高

　　Dialogic NetMerge 转换通信软件支持（仅对于PCI）多重应用程序的开发

　　对于远程CT板卡的管理支持与SNMP兼容的软件

　　用于Windows NT，Windows 2000和Linux的软件开发包（SDKs），使得应用程序可以更快的投入市场



　　可以使系统集成商和系统开发商通过在每台主机内集成更多的端口、利用较廉价的台式机并且简化配置和安装过程，来达到减少资金投入的目的可用于H.100（PCI）或者H.100（CompactPCI）相兼容的通用的尺寸灵巧的PCI，而且对于服务提供商以及大规模的商用程序来说是理想的选择。

　　对于一些开发商，他们需要为企业以及公众网寻找快速建立并且向全世界推广最高密度媒体服务器的解决方案，而DM/V-A多功能资源系列则为他们提供了业界最强有力的媒体平台。他们提供了带有健壮的媒体特性的通用端口解决方案，包括语音处理，语音识别以及会议功能。

　　支持Dialogic连续语音处理技术，该技术是基于DSP的信号处理方案，可以优化语音识别性能，提供了友好的用户接口并且实现了从各个优秀的语音技术提供商处购买的语音识别软件的无缝集成。

　　板卡上的会议解决方案提供了先进的性能集合，即为终端用户提供了满意的会议效果，也可以凭借其在音频质量和密度方面的优越特性，进行网络会议系统的推广，而这些特性所需要投入的资金却非常少。最新的算法可以阻止噪音的产生以及会议中所产生的回音。它同时平衡了各个与会者的发言音量，提供了可选择的DTMF箝位功能，以限制加入以及退出会议时所产生的声音。

　　强大的DSPs提供了一套丰富了媒体处理特性，包括各种速率的语音压缩，录音及回放，带有回音消除的会议功能及当前发言人算法，电话语音信令，利用本地回音消除的可靠DTMF检测，带有人工语音检测的呼出过程分析，以及人工应答机检测。

　　通过访问计算机电话（CT）工业标准的ECTF H.100/H.110 CT Bus，利用DM/V-A多功能资源系列板卡，应用程序可以具备交换能力以及扩展到其他技术的能力，诸如网络接口（DM/T或者DM/N系列），ATM连接，SS7，以及IP电话。

　　DM/V-A多功能资源系列板卡基于Dialogic Dialogic DM3结构构建，该结构提供了快速开发程序所需的开发环境，同时还为程序将来功能的扩展提供了方便。由于提供了对Dialogic R4应用程序接口（APIs）的支持，很容易实现与其他Dialogic CT总线和SC总线板卡的互操作。应用程序可以轻易地被指定到较低密度或者较高密度的平台，通过极少量的修改就可以完成新功能的添加，这样能够提供对硬件和软件编码投资的保护。

■ 配置

　　利用DM/V-A多功能系列可以开发复杂的、混合媒体的通讯程序，包括语音处理，语音识别，会议功能以及IP电话。DM/V-A多功能系列产品占用了一台计算机的空白插槽，多个板卡可以安装在同一个主机上。所支持的线路的数目要根据应用程序类型，呼叫模式以及主机计算机CPU决定。对于媒体密集的应用程序，每个机箱可以提供600个端口。对于其他的应用程序，像呼叫完成，那里的媒体处理不是很密集，系统可以在每个机箱提供1200＋端口。

　　M/V多功能系列板卡既可以进行终端配置也可以进行hairpin配置。在终端式配置中，系统可以处理数字视频信号和电话信令。通过CT总线，附加系统资源也能够进行呼叫。这种配置形式对于语音消息、统一消息、移动电话以及交互式语音应答（IVR）是非常理想的配置。

　　在发针式配置中，板卡通过CT总线相互连接，并且彼此之间可以持续不断的交互T-1/E-1时隙。这种配置可以在独立的T-1和E-1线之间交换呼叫流量，或者可以放置在T-1/E-1公众网中继器和数字交换机之间。在独立信道上的呼叫可以终结于一个板卡上的呼叫处理资源，也可以从一个DM/V-A多功能系列板卡透明的传过到另外一块板卡上。即使在这种"流通"的模式下，这些板卡依然可以监测线路，监听DTMF或者语音命令。这种配置形式适合于呼叫中心、PC-PBX、无绳电话、预付费电话卡，国际回呼以及电信转售应用。

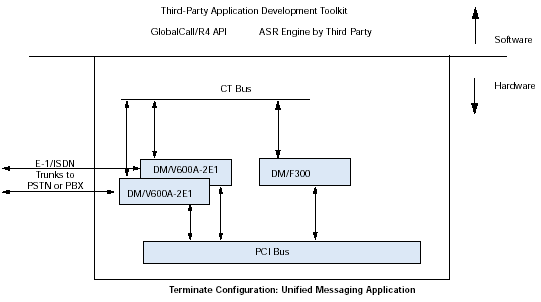

终端配置：统一消息应用



Hairpin配置：呼叫完成或者预付费卡/记帐卡应用


■ 软件支持

　　DM/V-A多功能资源系列，对于远程CT板卡的管理，支持与SNMP兼容的软件，并且提供了用于Windows NT，Windows 2000和Linux操作系统的软件开发包（SDKs）。

■ Global Call

　　DM/V-A多功能系列提供了对Global Call软件、统一呼叫控制编程接口以及协议引擎的支持，由于对任何网络协议都采用了相同的API，因此使程序具有更好的世界范围的适应性，同时缩短了开发周期。

　　Global Call软件为网络应用程序提供了通用的信令接口，而不必考虑连接到本地电话网的信令协议。对于Spring Ware和DM3架构的统一呼叫控制，Global Call是被建议采用的API。Global Call提供了信令接口，方便了在电话网和其他任何网络应用程序之间呼叫控制信息的传递。Global Call使得开发商能够开发出和世界范围内任何信令系统都能协同工作的应用程序，而无需考虑它们具体连入的网络是什么类型。

　　Global Call可以用在针对语音、数据以及视频的高密度网络解决方案上，在这些环境中所用的硬件和信令技术都是大不相同的。Global Call为用户提供了持续的、高层接口，而不仅仅满足于使程序能够处理底层的细节，这样就可以使应用程序采用透明的方式处理每个国家独特的信令需求。

■ 功能描述

　　DM/V-A多功能系列的产品基于DM3媒体流架构。该架构包括了一套核心说明以及固件模型，它在板卡上用不同的处理器实现。包括：

  • 用于中央控制功能的RISC处理器
  • 用于媒体流处理的DSPs
  • TDM总线接口（H.100/H.110）
  • 数字电话网接口
  • PCI/CompactPCI总线接口

　　DM/V-A多功能系列产品可以通过一组DSP，支持96个（T-1）或者120个（E-1）语音处理信道，以及4个T-1或者E-1数字中继器接口（DTI）电路。该DTI电路包含了信令业务（ISDN, CAS以及CCS），报警信息处理以及已有网络的线路维护业务。每个DTI电路都包括软件可交换时钟电路，它可以被设置为：

  • 循环模式－传送时钟从属于外部网络
  • 独立模式－传送时钟从板卡上的振荡器产生
  • 扩展或者系统模式－传送时钟从属于TDM；接收时钟总是从属于中继接口

　　控制处理器采用的时通用的Dialogic i960 RISC 微处理器，负责系统的初始化、配置以及控制组成DM/V-A多功能资源系列产品的各个组件。它还控制TDM总线接口，以及用于安装在平台上的DTIs的信令协议。

　　DM/V-A多功能系列产品支持各种DSP配置，用来进行语音处理以及呼叫过程分析。这些特性都是由子板配置所提供的，每个板卡上都用了多达15个Motorola 5630x DSPs。

　　DSPs对数字语音信号的处理采用了可下载的资源固件。每个DSP都执行下列信号分析以及操作功能：

　　对于呼入数据

  • AGC，它对呼入音频信号的不同的电平进行了补偿
  • 利用ADPCM，PCM，线性WAV，GSM，G.726以及TrueSpeech算法压缩数字语音信号，节省了磁盘存储空间
  • 具有DTMF，MF，或者自定义的信号或双音信号的检测功能
  • 检测静音（silence）以决定线路空闲还是被呼叫方无应答

　　对于呼出数据

  • 扩展了经过存储和压缩的音频数据，用于回放
  • 根据程序或者用户的需求，调整回放的音量及节奏
  • 生成音频信号－DTMF，MF，或者其他应用程序定义的通用音频信号
  • 执行呼出拨号功能
  • 监控呼叫过程功能，包括
    －线路繁忙
    －操作中断
    －振铃
    －无应答
    －已经应答；DSP检测应答方是人、应答机、传真机还是调制解调器

　　数字化的速率从85到176Kb/s不等，应用程序可以根据最好的语音质量和最高效的存储空间来选择用哪个速率。数字化速率的选择是在主机上逐条信道进行的，而且每次启动录音或者播放功能的时候，可以改变速率。

　　经过DSP处理的语音信号，通过控制处理器传到主机，存储到磁盘上。当回放一个已经存储的文件的时候，处理器从主机CPU上提取语音信息，将它传给DSP，该DSP可以将其转化成数字语音信号。DSP通过网络接口或者TDM总线，根据不同的呼叫方将数字化的语音信号传送过去。

　　DM/V-A多功能资源系列板卡的共享RAM使主机系统和i960控制处理器之间的通讯成为可能。为了方便控制处理器和各种DSPs之间的交流，还提供了一组全程存储器。除了在处理器之间提供数据通道以外，全程存储器也可用于数据的存储，这些数据是在不同的处理器之间共享的，或者是无法存储在与处理器相关联的本地存储器之中。

■ 功能

　　Dialogic Dialogic DM/V-A多功能资源系列的产品在每个板卡上为多达240个信道提供了如下功能：

  • 通过DSX-1 T-1终端或者CEPT E-1终端连接到96（T-1）或者120（E-1）电话信道
  • 提供可以有多达60人加入的多重会议
  • 以不同的格式播放以及录制语音信息，包括线性编码、OKI自适应的不同脉冲编码调制（ADPCM）、G.711脉冲编码调制（PCM）GSM，G.726以及TrueSpeech。
  • 利用任何国际电话信令协议，自动地应答呼叫
  • 发起外呼操作，并且自动跟踪呼叫过程
  • 检测DTMF（触摸音频）

■ 可下载的固件

　　DM/V-A多功能资源系列硬件包括了带有RISC处理器的主板，以及带有DSPs阵列的低端子板。在系统加电的时候，随着固件被下载到板卡上，各种媒体特性也被下载到板卡上的各个处理器上。这种可下载固件的方法使得今后系统，功能的升级以及扩容更加方便。独立的固件组件，比如会议或者语音录制功能，也被看作一种资源。

■ 网络接口

　　支持T-1的DM/V多功能系列板卡支持所有的T-1信令协议，并且能够与所有可以使用，或者经过设置之后可以使用1.544MHz时钟以及u率PCM编码的资源设备协调工作。支持E-1的板卡支持所有和信令（CAS）协议相关联的CEPT信道，同时也能够和使用，或者经过设置之后使用2.048MHz时钟和A率PCM编码（ITU-T G.703/704/711）的接口设备协调工作。E-1板卡支持空信道特性，可以提供多达124个承载信道。

　　DM/V多功能系列板卡对于T-1和E-1均支持ISDN PRI接入。T-1协议的实现遵循了北美的ISDN PRI标准以及日本的INS-1500标准。在北美和日本，ISDN主速率包括了23个语音/数据信道（B信道）以及一个信令信道（D信道）。E-1协议实现遵循了E-1 ISDN PRI协议。E-1 ISDN的主速率包括了30个语音/数据信道（B信道）以及两个附加信道：一个信令信道（D信道）和一个帧同步信道。ISDN PRI关键的特性包括：

  • 直接呼入（DDI）服务，也被称作DNIS，可以利用程序通过自动识别被叫号码路由呼入。
  • 逐个呼叫选择服务允许程序选择效率最高的承载信道，比如以逐个呼叫为基础的免费线或者WATS线。
  • 端对端信息服务允许程序在呼叫建立时将呼叫方的信息发送到远程系统中。
  • LAP-D 2层访问方式允许开发商为用户定制第3层协议。
  • 设备无关信令（NFAS）允许单一的D信道控制多路PRI，这样就可以极大的节省ISDN的服务成本。
  • 方便的、具有通知作用的并且是可供选择的信息单元（IE），可以使程序与网络指定的附加服务一起协同工作。
  • 协议计时器可以根据配置文件的设定动态置位。
  • 可屏蔽的2层控制可以使处于2层之间的程序按照要求上下运动。

    Dialogic的产品在国际市场上口碑很好。以下网址列出了其广受赞誉的产品：
    http://www.dialogic.com.

■ 语音处理

　　随着系统加电被下载到板卡上的DSPs的语音处理功能，使得DM/V-A多功能资源系列可以通过数字网络接口板（通过CT Bus连接）向呼叫者播放语音信息，或者录制从呼叫方传来的语音信息。和在PSTN中的应用一样，信息可以利用G.711 u律或者A律PCM，以64Kb/s的速率进行存储。为了节省存储空间，语音编码算法可以利用诸如GSM，G.726以及TrueSpeech的低比特速率编码方案，将录制的语音信号压缩到8.5Kb/s如此之低。抽样速率和编码方案可在主机上逐条信道进行选择。应用程序可以按照需要，动态改变抽样速率和编码方案，从而获得更加优化的数据存储和语音质量。

　　具有自动增益控制（AGC）功能，来自动调整呼入信号的电平，以此使信号的录制可以在通常的电平进行，也可以补偿不利的线路环境、远途传输等其他因素造成的信号衰减。利用DTMF输入或者直接利用应用程序可以，动态调整超过40dB范围回放的音量。

　　提供DTMF检测功能，来控制利用DTMF输入进行的录制以及播放功能。采用了本地回音消除技术，可以针对各种不同的线路环境提高DTMF的切入直通以及talk off/play off抑制功能。

　　语音播放资源和录制资源采用实时控制（RTC）消息机制和DTMF检测资源联系。这样可以利用从呼叫方来的DTMF输入，使播放或者录音功能快速启动或者终止。RTC功能使主机应用程序不必过多参与每一个交互作用，这样也就使得语音处理程序对于每个系统可以处理数以百计的端口。

　　持续语音处理功能实现了基于软件的ASR并实现了对压过语音提示音的话音处理。它利用集成在板卡上的基于DSP的回声消除器（EC）以及语音活动检测器（VAD）对呼入的语音信号进行处理。之后，只有检测到语音信号，才将呼入的语音信号被传送到主机系统以及ASR引擎。诸如预先语音缓冲区和板卡上的VAD技术使得系统可以达到更高的准确性以及高效性。

　　呼叫记录功能使得在两个信道上的语音活动情况存储到一个文件中，或者存储到许多文件、设备以及/或者存储器的组合之中。一旦启动静音压缩录制功能，该功能就会从从已经录制好的数据中消除静音信号，如此可以节省存储空间。同时还提供了速度以及音量控制的功能，可是使程序或者用户在播放的期间调整速度及音量

■ 会议

　　资源系列可以利用板卡上的DSPs实现。会议资源利用基于DSP的EC以及集成在板卡上的音频箝位功能（TC），集合了呼入的语音信号。然后呼入的语音信号被传送到CT Bus上，从那里信号就可以被传送到任何网络接口卡上－可以是IP电话，或者是PSTN－从而实现大规模的会议（1000＋端口），在这些会议中，大多数呼叫方只拥有收听功能，比如分析呼叫或者广播呼叫。

　　利用复杂的综合算法以及回声消除技术，可以举行更高质量的会议。先进算法能够动态的区分噪声和语音，并可以阻止噪声的生成。

　　会议资源提供了识别当前发言者的功能，该功能可以识别在任意一个指定的时间内哪一个会与会者处于发言状态，同时可以抑制其他与会者所产生的噪声。应用程序同时可以在基于会议规模的基础上，动态选择总和模式－当前发言者总和还是纯总和。程序可以在配置期间设定参数或者在执行期间动态改变参数。对于小规模的会议，纯总和更合适一些，这样所有的与会者都可以听到；随着会议规模的增加，当前方言人的功能被激活，这样与会者就可以听到最活跃的发言者的发言。

■ 音频信令

　　DTMF信令广泛用于语音处理，除此以外，DM/V-A多功能资源系列还包含了用于网络音频信令和控制功能的一套健壮的特性。全程音频检测以及全程音频产生特性提供了检测和产生用户定义的音频的能力，这些用户定义的音频是为了专门的情况定义的，比如和PBX的集成或者对于特殊音频的处理等。
Perfect Call呼叫处理分析可以精确的监测呼出呼叫，检测呼叫何时被应答等等，并且要对如下情况进行区分：

  • 线路振铃，没有应答
  • 线路忙
  • 呼叫完成，但存在问题（比如操作中断）
  • 人或者应答机应答呼叫
  • 传真机或者调制解调器应答呼叫

　　Perfect Call可以适应呼叫过程的大范围变化，其中包括世界范围内的PBXs中的音频信令，同时可以提供对信令信号的精确操作功能。板卡采用了独特的基于DSP的专利算法，这样可以将人说话的声音从录制的声音以及网络噪声中精确的区分出来。

■ CompactPCI的高可用性

　　作为Dialogic CompactPCI产品家族中的一员，DM/V-A多功能资源系列提供了大范围的高可用性的特性。

　　热插拔（PICMG*说明）

　　热插拔功能可以允许在系统运行的时候，进行相似板卡的替换。

　　系统管理

  • 配置管理－包括了即插即用、单独板卡确认、自动寻址以及自动配置板卡等特性，如此可以减少该系统被不熟练的用户操作时所引起的错误的可能性。
  • 性能管理－对端口、DSP以及板卡层次详细的监控，使得管理员可以平衡整个系统的能力并为将来的扩容作准备。
  • SNMP－支持SNMP的计算机电话（CT）组件可以减少用户的开销。SNMP可以被集成到已经存在的架构中，或者可以应用一个标准的、现成的SNMP管理平台。远端监控和配置在这种板卡、网络或者端口层次上是可能实现的。

　　时钟备份

　　在一个独立的板卡上提供备份时钟以防时钟出现任何故障。一旦主时钟发生故障，备份时钟就会开始工作，以防数据的丢失。同时在系统日志中会记录报警信息，而不会产生任何服务中断。

　　坚韧和持久的设计

　　CompactPCI采用了Eurocard 6U格式，尤其适用于大规模的PSTN系统的设计，这些系统往往需要很高的可用性和可靠性。

　　CT Bus的兼容性

　　在CompactPCI上基于ECTF H.110标准实现的CT总线，提供了4096个时隙用来交换语音、网络接口、语音识别或者其他的媒体资源。

■ 技术说明

  数字接口 2个或者4个T-1/E-1
  每个系统最大板卡数目 依据CPU、应用以及呼叫量决定
  控制处理器 Dialogic i960 CF@33MHz，66MIPS
  控制处理器内存 处理器本地内存8MB
  主板总内存 可以访问所有信号处理器以及控制处理器的32bit DRAM
主机接口
  主机接口内存 512K
  总线模式 目标和DMA主模式操作
  支持环境 3.3V或者5V信令环境（通用连接）
PCI平台
  尺寸灵巧 PCI卡长，单槽宽
  数字信号处理器 Motorola 56311, 1K字长缓存
10个DSPs◎每个150MHz
  DSP内存 每个DSP，512K字SRAM
  总线的兼容性 PCI总线说明2.2版
  计算机电话总线 遵循ECTF H.100的CT总线，提供：
·板卡上交换接入到4096双方向64kb/s DS0时隙
·通过Dialogic提供的适配器满足的SCbus互操作性
·68针脚带状有线连接器
  网络连接器 在前板有两个或者四个RJ-48C
CompactPCI 平台
  尺寸灵巧 尺寸灵巧的6UEurocard，单槽宽
  数字信号处理器 Motorola 56307, 1K字长缓存
15个DSPs◎每个100MHz
  DSP内存 每个DSP，256K字DRAM
每个DSP，128K字SRAM
  总线的兼容性 PCI总线说明2.1版
  总线模式 目标和DMA主模式操作
  计算机电话总线 遵循ECTF H.100的CT总线，提供了：板卡上交换接入到4096双方向64kb/s DS0时隙
  网络连接器 通过I/O传输模块（不包括板卡）提供：
·75Ohm线的BNC
·用于100Ohm和120Ohm的RJ-48C
电话接口：DSX 1 T-1
  时钟速率 1.544Mb/s±32ppm
  电压 3.0V（标称值）
  脉冲宽度 323.85ns（标称值）
  线路阻抗 100Ohm±10%
  其他电气特性 遵循AT&T TR62411以及ANSI T1.403-1989
  帧 SF(D2/D4)
用于ISDN的ESF
  线路编码 AMI
配有B7的AMI
B8ZS
  时钟和数据的恢复 遵循 AT&T TR62411以及Bellcore TA-TSY-000170
  抖动容限 遵循 AT&T TR62411以及ANSI T1.403-1989
  连接器 RJ-48C
  电话总线连接器 H.100(PCI)和H.110(CompactPCI)形式连接器
  回环 支持可选择的本地交换模拟回环以及软件选择的本地数字回环
  零编码抑制 Bell ZCS( Jam bit 7)
GTE ZCS(Jam bit 8)
ZCS数字数据服务，
电话接口：CEPT E-1
  网络时钟速率 2.048Mb/s±50ppm
  内部时钟速率 2.048Mb/s±32ppm
  电压值 2.37V（标称值）用于75Ohm线
3.0V（标称值）用于120Ohm线
  脉冲宽度 244ns(标称值)
  线路阻抗 非平衡的为75Ohm
平衡的为120Ohm
  其他电气特性 遵循CCITT Rec. G.703
  成帧 CCITT G.704 1988 with CRC
  线路编码 HDB3
  时钟和数据的恢复 遵循 CCITT Rec. G.823-1988
  抖动容限 遵循 CCITT Rec. G.823, G.737, G.739, G.742-1988
  连接器 对120Ohm 线用RJ-48C
对75Ohm线用BNC
  电话总线连接器 H.100(PCI)和H.110(CompactPCI)形式连接器
  回环 支持可选择的本地交换模拟回环及软件选择的本地数字回环
功率要求

配置
+5VDC
+12VDC
-12VDC
+3.3VDC
DM/V480A-2T1-PCI
22.5W
N/A
N/A
N/A
DM/V480A-2T1-cPCI
19.25W
1.1W
N/A
9.8W
DM/V600A-2E1-PCI
22.5W
N/A
N/A
N/A
DM/ V600-2E1-cPCI
19.25W
1.1W
N/A
9.8W
DM/V960A-4T1-PCI
22.5W
N/A
N/A
N/A
DM/V960A-4T1-cPCI
19.25W
1.1W
N/A
9.8W
DM/V1200A-4E1-PCI
22.5W
N/A
N/A
N/A
DM/V1200A-4E1-cPCI
19.25W
1.1W
N/A
9.8W
冷却要求
  操作温度 0°C±50°C
PCI板卡最大操作温度的冷却条件是：
每板卡50°C-2.3CFM
每板卡40°C-1.5CFM
每板卡30°C-1.1CFM
CompactPCI板卡最大操作温度的冷却条件是：
每板卡50°C-3.1CFM
每板卡40°C-2.1CFM
每板卡30°C-1.6CFM
  保存温度 -20° C----+70° C
  湿度 非浓缩情况下8％到80％
安全性和EMI认证
  美国 PCI, CompctPCI
FCC: EBZUSA-31207-XD-T
UL: E96804
  加拿大 PCI, CompctPCI
IC: 885 7969 A
UL: E96804
  估计平均故障间隔时间（MTBF） PCI:96,000单位Bellcore Method I
CompactPCI:64,000单位 Bellcore Method I
  授权 Dialogic电信产品授权信息请参见：
http://www.Dialogic.com /network/csp/product/3144web.htm


■ 技术资源说明

音频信号
  可用接收范围 理论上-40dBm0到0dBm0，可由参数配置
  自动增益控制 可进行或取消应用。在-21dBm以上将导致可测记录，可由参数配置
  静音检测 理论上－40dBm，软件可调整
  传输电平
（以平均值衡量）		 理论上－12.5dBm，可由参数配置
  传输音量控制 根据可定义的应用的步长以及合法的限制，设定40dB的可调整范围。
频率响应
  24Kb/s 300Hz到2600Hz ±3dB
  32Kb/s 300Hz到3400Hz ±3dB
  64Kb/s 300Hz到3400Hz ±3dB
音频数字化
  8.5Kb/s TrueSpeech
  13Kb/s GSM(TIPHON, MSGSM)
  24Kb/s OKI ADPCM @ 6kHz抽样
  32Kb/s OKI ADPCM @ 8kHz抽样
  32Kb/s G.726(提取32K-Bit)
  48Kb/s G.711 PCM(T-1是μ律，E-1是A率) @ 6kHz抽样速率
  64Kb/s G.711 PCM(T-1是μ律，E-1是A率) @ 8kHz抽样速率
  88Kb/s 线性11KHz 8比特WAV
  176Kb/s 线性11KHz 16比特WAV
  数字化选择 基于连续呼叫功能的可选择应用
  回放速度控制 可由音调控制
可使用24和32Kb/s数据速率
调整范围：±50％
可通过应用程序或者可编程DTMF控制进行调整
DTMF话音检测
  DTMF数字 0到9，*，#，A，B，C，D单位Bellcore LSSGR Sec 6
  动态范围 （T-1）-36dBm到+3dBm 单位话音，可以由参数配置
（E-1）-39dBm到+0dBm 单位话音，可以由参数配置
  最小话音冗余 32ms；可以由软件配置增加
  字符间延迟 检测字符间延迟大于45ms的数字
检测0ms字符间延迟的不同数字
  可接受失真及频率变换 （T-1）满足Bellcore LSSGR Sec 6和EIA 464要求
（E-1）满足ITU-T Q.23建议
  噪声容限 对于Gaussian、脉冲和功率线路噪声容限，满足Bellcore LSSGR Sec 6和EIA 464要求
  切入直通 （T-1）本地回音消除允许100％大于4.5dB返回损失线路的检测
（E-1）: 数字中继电路利用独立的通道向网络发送和接收数据。其性能表现依靠于远程终端和本地模拟回环的匹配程度。
  Talk off 在监控Bellcore TR-TSY-000736标准语音磁带（LSSGR要求具体检测是有470个整体数字）时检测少于10个数字。当监控MITEL话音磁带#CM 7291时检测数字0。
全程音频检测
  音频种类 对于单向音频或者双向音频都是可编程调整的
  最大音频数量 依据应用决定
  频率范围 300－3500Hz，可编程决定
  最大频率变换 在5Hz增量范围内可编程
  频率设置 ±5 Hz－双频率音频的分离被限制在62.5Hz，此时信噪比可到20dB
  计时器 可编程的步调限定器，以10ms步进
  动态范围 T-1: 单位音频信号的缺省值为-36dBm到+3dBm，可编程调整
E-1: 单位音频信号的缺省值为-39dBm到+0dBm，可编程调整
全程音频的产生
  音频种类 可产生单音或者双音
  频率范围 200－4000Hz，可编程决定
  频率设置 1Hz
  时长 10ms步进
  振幅 T-1: 单位音频信号的标称值为-43dBm到-3dBm，可编程调整
E-1: 单位音频信号的标称值为-40dBm到+0dBm，可编程调整
MF信令 R1: T-1
  MF数字 0-9,KP,ST,ST1,ST2,ST3 per Bellcore LSSGR Sec.6, TR-NWT-000506以及CCITT Q.321
  传送电平 遵循Bellcore LSSGR Sec.6, TR-NWT-000506
  信令处理机制 遵循Bellcore LSSGR Sec.6, TR-NWT-000506
  动态检测范围 单位音频信号为-25dBm到+3dBm
  可接受的失真 6dB
  传送频率的变换范围 少于±1Hz
MF 信令 R2：E-1
  MF数字 ITU-T Q.441中的所有15个前项和后项音频信号
  传送电平 单位音频的标称值为-8dBm，遵循ITU-T Q.454，可编程改变
  信令处理机制 支持R2压缩信令处理循环以及非压缩脉冲，ITU-T Q.457以及Q.442建议
  动态检测范围 每个音频信号为-35dBm到-5dBm
  可接收的指针 7dB
  可接收的频率变化 少于±1Hz
呼叫过程分析
  忙音信号检测 缺省的设置值正如ITU-T Rec. E., Suppl. #2.规定的，能够从用于97个国家的76种不同的忙音检测出74个。默认使用频率和步调检测。应用系统可以只选择频率来在特定环境下获得更快的检测。
  回铃检测 缺省的设置值正如ITU-T Rec. E., Suppl. #2.规定的，能够从用于96个国家的87种不同的回铃音种检测出83个。利用频率检测和步调检测
  正向语音检测的精确度 基于真实呼叫案例数据库所作的检测正确性可到>98%
  正向语音检测的速度 检测速度为每秒1/10th语音
  应答机检测的精确度 基于不同的应用和环境正确度可到>85%
  传真/FAX检测 预先编程进行检测
  中断检测 可检测整个北美音频信号的序列。其他中断信号序列的检测可通过编程实现
  拨号前的拨号音频检测 可依据具体应用决定是否进行这项功能；支持多达3种不同的用户定义的拨号音频；可编程的去抖动拨号（当未经批准时使用－when not part of regulatory approval）
拨号音频
  DTMF 数字 0到9, *, #, A, B, C, D 每 Bellcore LSSGR Sec.6, TR-NWT-000506, ITU-T Q.23
  频偏 少于±1Hz
  速率 10个数字/s，可根据参数配置
  电平 T-1: 单位音频信号标称值为-4.0dBm，可根据参数配置
E-1: 单位音频信号标称值为-7.0dBm，由国家指定
会议
  每次会议最大加入方数目 60
  回声消除 16ms
  音频箝位 依据板卡电平有效或无效
  计算总数模式 自动配置指向当前的发言者，或者基于一次会议与会方的数目计算出总数。在应用active talker模式之前，可使用程序指定最小的与会方数目
  自动增益控制 将各个与会方的功率水平平衡到一个统一的标准。关键特性包括：语音/噪声的识别、容纳脉冲噪声的程度、更快的转换速度，以及稳定状态的稳定程度。
  音频检测/产生 产生价位音频和警告音频。检测每个与会方的DTMF，并且能够将音频箝位，如此其他的与会者就不会听到这些声音了。
  当前发言者提醒 可以提醒应用程序当前那个与会方在发言，如此程序可以进行信息处理以及进行相应的操作。
  发言者数目 可动态选择
  模式 双向模式、监测模式、辅导模式、学习模式
协议
  T-1 CAS E&M（瞬间启动以及立即启动－）、回环启动、接地启动、特性组A, B和D
  T-1 ISDN NI-2, 4ESS, 5ESS, DMS100, DMS250, INS1500, Q.Sig
  E-1 CAS 许多国家指定MFC-R2
  E-1 ISDN NET5, Q.Sig


附加组件（带有组件的市场名称）

  • 多路CT Bus电缆（CBLCTB68C3DROP, CBLCTB68C4DROP, CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP）
  • CT Bus/SC总线适配器（CTBUSTOSCBUSADP）
  • SC总线终端包（1SCBUS1TERMIKIT, 2SCBUS1TERMIKIT, 3SCBUS1TERMIKIT）
  • 应用于CompactPCI板卡背部的I/O模块
    　－未嵌入的（所有机箱）－CPCIREARRJ48, CPCIREARE1120, REARIOV19E175
    　－嵌入的/指导的（只用于嵌入的/指导的机箱）(keyed/guided)－CPCIREARRJ48KYD, CPCIREARE1120KY, REARIOV19E175KY
  • 120Ohm到75Ohm转换器（由第三方提供）

欲知详情，可以访问我们的网站www.Dialogic.com
地址：
1515 Route Ten
Parsippany，NJ 07054
电话：1-973-993-3000

本文档所提供的信息与Dialogic产品相关，本文档不包含产品的任何知识产权，除了提供了该产品的Dialogic一些术语和销售的情况。除非以Dialogic的名义提供并且为销售本产品服务，Dialogic不负任何责任，并且不为在产品的销售和/或使用中所遇到的问题提供担保，包括对某一特殊用途的适用性、产品销路、以及侵害专利或者其他的版权和知识产权。

Dialogic产品不适用于任何可能产生人体伤害或死亡的应用，比如医疗、急救或维生的应用。

Dialogic随时可能修改本手册，恕不另行通知。

Dialogic、Dialogic Pentium和Dialogic 以及其他Dialogic的标志是Dialogic公司或者Dialogic在美国及其他国家的子公司的注册商标。其他名字或者商标的所有权属于该公司拥有

其他名字或者商标的所有权属于该公司拥有

性能和额定值的测试是在特定的计算机系统和部件上进行的，这些测试大致反映了产品的性能。硬件上的差别或软件设计及配置的改变可能会影响实际的性能。购买者在购买的时候应该参考其他资源的信息以评价系统或者部件的性能。欲知Dialogic产品性能测试详情，可以参考http://www.dialogic.com或者电话（U.S）1-800-628-8686或者1-916-356-3104。




[全文英文版]





融合通信专栏>>媒体处理板卡>>
