Dialogic®Dialogic® D/160JCT和D/320-JCT 16和32端口语音处理共享资源板卡


　　Dialogic Dialogic JCT系列资源板卡是H.100兼容的板卡，提供丰富的媒体功能，象语音处理、传真、信号音信令、全球信号音检测和产生、以及呼叫过程分析等等，这使得它们成为了业务提供商和大型企业的理想选择。

■ 特征与优势

　　系统更大，成本更低：在单个PC槽中有16个或32个独立的语音通道连接到数字网络接口。创建更大的模拟或数字CT系统，只使用了一个PC机箱，从而降低了总体成本。

　　板内传真：支持基于DSP的板内传真，可以使系统中的板卡数目最大化

　　标准编码器：支持精确到比特位的G.726 bit-exact和GSM编码器，使开发者可以使用满足VPIM标准的统一消息程序。

　　PCI 接口：提供工业标准的32位PCI接口并带有通用的连接器。

　　静音删除：静音压缩技术可以删除静音并且保留硬盘空间。

　　标准H.100连接器：H.100连接器使用户可以使用工业标准的CT总线，并且可以提高同其他CT总线板卡协同工作的能力。

　　可下载固件：可下载的信号和呼叫处理固件Spring Ware可以方便的增加功能和提供基于四百万多个端口的field-proven性能

　　多应用开发：支持Dialogic NetMerge 融合通信服务器软件，易于多应用的开发

　　板卡监视支持：支持板卡监视软件，这种SNMP兼容的软件用于远端CT板卡的管理

　　软件开发包：Windows NT、Windows2000版本和Linux版本的软件开发工具包可以提高产品上市速度。


　
　　Dialogic Dialogic D/160JCT和D/320JCT板卡是下一代基于Spring Ware的16端口和32端口的语音资源板卡。开发者可以使用这些板卡开发成本合理的、可升级的、高密度的需要多媒体资源的通信应用程序，这些板卡提供了大量的先进的功能，并且支持最新的数字信号处理(DSP)技术以及符合工业标准PCI总线和CT总线技术。板内基于DSP的传真使开发者可以最大化多媒体通信应用系统中的板卡的数目，如支持Web功能的客服中心、统一的消息或者IVR等应用。选择使用新的语音编码器比如GSM和G.726（事实上的标准，符合因特网消息标准的语音特性）。可以在扩展现存的消息系统的同时创建统一的消息方案。

　　独特的多处理器结构由DSP和通用目的微处理器组成，它可以处理所有的DTMF（按键音）和并执行音频/语音信号处理任务。板内的DSP提供可变的语音编码速率：24Kb/s和32Kb/s的ADPCM，48Kb/s和64Kb/s的A率或u率PCM，13Kb/s的GSM以及32Kb/s的G.726。采用速率和编码方法可以基于通道选择，应用程序可以根据需要动态地改变采用速率和编码方法，以优化数据存储或语音质量。Spring Ware固件可以在不同地电话线情况下提供DTMF检测、DTMF切入以及talk-off/play-off消除技术。

■ 设置

　　使用高密度数字语音资源板卡开发的复杂的多媒体通信系统集成了象语音处理、传真、文本到语音转换等功能。这些板卡与其他Scbus和CT bus板卡共享一套硬件和软件的体系结构，提高了灵活性和可扩展性。用户可以在现有的系统上添加功能和完善系统，这样可以保护用于硬件和程序源码上的投资。应用程序只要进行很小的改动，就可以容易的移植到更低密度或更高密度平台上。

　　这种高密度数字语音资源板卡可以安装在任何基于PCI接口的PC或服务器（PCI总线或混合PCI/ISA总线）以及兼容计算机上。每一板卡占用一个扩展槽，一个系统中最多可以安装6块板卡，板卡和通道的数量随下列因素而变化：应用程序，操作系统，所需磁盘I/O的总数，每块板卡上CT总线的负荷数，主机CPU和电源。

■ 软件支持

　　Dialogic Dialogic的系统软件和软件开发包都支持Dialogic D/160-JCT和D/320-JCT板卡，这些开发包包含开发复杂的多媒体通信应用程序的工具。
这些板卡也支持板卡监视软件，板卡监视软件是用来对远端CT板卡进行管理的SNMP兼容软件。板卡监视软件简化了CT设备的管理，降低了运行成本，集中管理提供了单点控制和所有网络设备的清单。高可用性系统的故障管理包括故障诊断、检测和修复功能。

■ 应用

  • 消息和增强业务
  • 接触中心和电子商务
  • PC-PBX

■ 功能描述

　　D/160-JCT

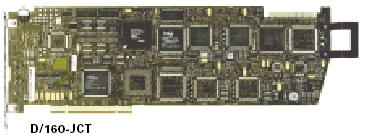

　　D/160-JCT板卡通过与外部网络连接的CT总线接口与网络接口板卡相连。DSP资源通过一个CT612模块接收数字语音数据，CT612作为到CT总线的接口。DSP基于下载到它的高速RAM中的Spring Ware 固件来处理数据。每个DSP对于输入的数据执行下列分析和操作：

  • 使用自动增益控制（AGC）来补偿输入语音信号的电平变化。
  • 使用自适应差分脉冲编码调制（ADPCM）、脉冲编码调制（PCM）、GSM或者G..726等算法对数字化的语音进行压缩，以节省磁盘存储空间。
  • 检测信号音（tones）-DTMF、MF和应用自定义的单音或双音。
  • 检测静音，以确定线路是无声音还是呼叫者无响应。

　　对于输出的数据：

  • 展开存储的压缩语音数据用来进行回放。
  • 根据应用或用户要求调节回放的声音和速度。
  • 产生信号音－DTMF、MF或者任何应用程序定义的普通的信号音。
  • 检测和报告呼叫进程结果（线路忙或拥挤、操作员截听、振铃、无应答，或者如果应答呼叫，由人工应答、应答机应答、传真或调制解调器应答）。

　　进行语音录制的时候， DSP可以使用13Kb/s到64Kb/s的速率进行录音，速率由应用程序根据所要求的语音质量和存储效率来选择。速率可以分通道选择，而且每次播放和录音函数初始化时都可以改变。DSP处理的语音由控制处理器发送到主机进行磁盘存储。当重新播放一个存储的文件时，处理器从主机中检索语音信息并传送给DSP，该DSP将文件转换为数字化的语音，对于CT总线/SC总线来说，内部本地总线工作在2.048Mb/s速率，板内控制处理器通过本地总线控制板卡的所有操作并且解释执行来自主机的命令，这些处理器的功能如下：

  • 处理实时事件
  • 管理到达主机PC的数据流，以提供更快的相应时间
  • 减少主机处理要求
  • 将DTMF和电话信令传送给应用程序之前处理它们
  • 释放DSP来进行信号处理

　　处理器与主机之间的通信通过共享RAM进行，该共享RAM作为输入/输出缓冲器，这样可以提高磁盘文件的传输效率。此RAM通过PCI总线与主机相连。为了满足实时系统的要求，所有的操作都是终端驱动的，系统初始化时Spring Ware固件从主机下载到板内代码/数据RAM和DSP RAM中来控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升级。通路控制器ASIC是Dialogic486处理器接口，此处理器处理所有的外围设备（CT612和DSP）和主机函数（可编程终端和共享RAM）。

　　D/320-JCT

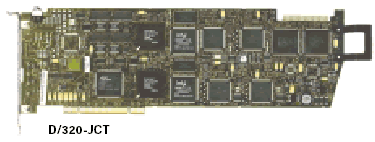

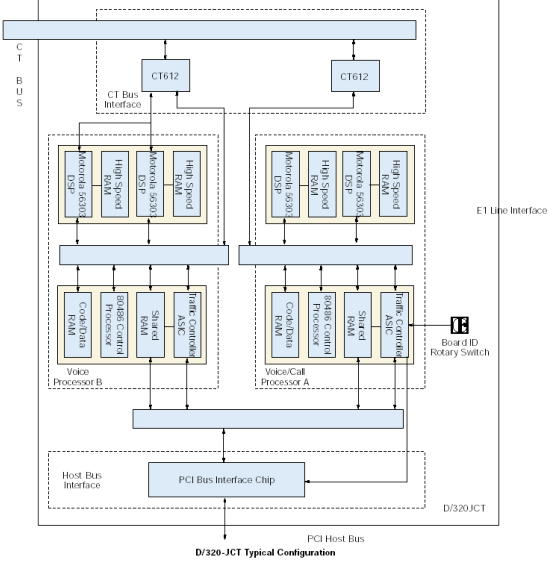

　　D/320-JCT板卡通过与外部网络连接的CT总线接口与网络接口板卡相连。DSP资源通过一个CT612模块接收数字语音数据，CT612作为到CT总线的接口。DSP基于下载到它的高速RAM中的Spring Ware 固件来处理数据。每个DSP对于输入的数据执行下列分析和操作：

  • 使用自动增益控制（AGC）来补偿输入语音信号的电平变化。
  • 使用自适应差分脉冲编码调制（ADPCM）、脉冲编码调制（PCM）、GSM或者G..726等算法对数字化的语音进行压缩，以节省磁盘存储空间。
  • 检测信号音（tones）-DTMF、MF和应用自定义的单音或双音。
  • 检测静音，以确定线路是无声音还是呼叫者无响应。

　　对于输出的数据：

  • 展开存储的压缩语音数据用来进行回放。
  • 根据应用或用户要求调节回放的声音和速度。
  • 产生信号音－DTMF、MF或者任何应用程序定义的普通的信号音。
  • 检测和报告呼叫进程结果（线路忙或拥挤、操作员截听、振铃、无应答，或者如果应答呼叫，由人工应答、应答机应答、传真或调制解调器应答）。

　　进行语音录制的时候， DSP可以使用13Kb/s到64Kb/s的速率进行录音，速率由应用程序根据所要求的语音质量和存储效率来选择。速率可以分通道选择，而且每次播放和录音函数初始化时都可以改变。DSP处理的语音由控制处理器发送到主机进行磁盘存储。当重新播放一个存储的文件时，处理器从主机中检索语音信息并传送给DSP，该DSP将文件转换为数字化的语音，对于CT总线/SC总线来说，内部本地总线工作在2.048Mb/s速率，板内控制处理器通过本地总线控制板卡的所有操作并且解释执行来自主机的命令，这些处理器的功能如下：

  • 处理实时事件
  • 管理到达主机PC的数据流，以提供更快的响应时间
  • 减少主机处理要求
  • 将DTMF和电话信令传送给应用程序之前处理它们
  • 释放DSP来进行信号处理

　　处理器与主机之间的通信通过共享RAM进行，该共享RAM作为输入/输出缓冲器，这样可以提高磁盘文件的传输效率。此RAM通过PCI总线与主机相连。为了满足实时系统的要求，所有的操作都是终端驱动的，系统初始化时Spring Ware固件从主机下载到板内代码/数据RAM和DSP RAM中来控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升级。通路控制器ASIC是Dialogic486处理器接口，此处理器处理所有的外围设备（CT612和DSP）和主机函数（可编程终端和共享RAM）。




■ 技术规格

D/160-JCT
  端口数目 16
  系统中最多板卡数目 6，受应用程序、系统性能和每块板卡CT总线负荷数限制 。
  每板卡CT总线负荷 1.0
  每系统最大CT总线负荷 20（详细信息参见CT总线规范）
  资源共享总线 H.100， CT 总线
  控制处理器 一个Dialogic486GX处理器，32.7MHz，0等待状态。
  数字信号处理器 两个Motorola DSP56303，100MHz，每个中带有256K字的2等待状态SRAM。

主机接口
  总线兼容性 符合PCISIG总线规范（Rev2.2）的PCI
  总线速度 最大33MHz
  总线模式 目标模式下32比特到16比特转换
  共享内存 2x64KB 页
  I/O端口 无
  支持 3.3V或5V信令环境（通用的连接性）

电源要求
  +5V直流 最大1.5A
  +12V直流 最大3.0mA
  -12V直流 不需要
  工作温度 0℃～+50℃
  存储温度 -20℃～+70℃
  湿度 8%~80% 非冷凝
  Form factor PCI（通用连接器）
12.3英寸长（不包括板卡边缘挡板）或者13.3英寸长（包括板卡边缘挡板）。
0.79英寸宽（整个封装）
3.87英寸高（不包括边缘连接器）

安全与EMI认证
  美国 FCC68节；EBZUSA-20078-XD-N
UL：1950(E96804)
  估计MTBF Bellcore方法367,000小时
  担保信息 Dialogic电信产品保证信息参见：
  http://www.dialogic.com


■ 技术规格

D/320-JCT
  端口数目 32
  系统中最多板卡数目 6，受应用程序、系统性能和每块板卡CT总线负荷数限制 。
  每板卡CT总线负荷 1.5
  每系统最大CT总线负荷 20（详细信息参见CT总线规范）
  资源共享总线 H.100， CT 总线
  控制处理器 两个Dialogic486GX处理器，32.7MHz，0等待状态。
  数字信号处理器 四个Motorola DSP56303，100MHz，每个中带有256K字的2等待状态SRAM。

主机接口
  总线兼容性 符合PCISIG总线规范（Rev2.2）的PCI
  总线速度 最大33MHz
  总线模式 目标模式下32比特到16比特转换
  共享内存 2x64KB 页
  I/O端口 无
  支持 3.3V或5V信令环境（通用的连接性）

电源要求
  +5V直流 最大2.0A
  +12V直流 最大7.0mA
  -12V直流 不需要
  工作温度 0℃～+50℃
  存储温度 -20℃～+70℃
  湿度 8%~80% 非冷凝
  Form factor PCI（通用连接器）
12.3英寸长（不包括板卡边缘挡板）或者13.3英寸长（包括板卡边缘 挡板）。
0.79英寸宽（整个封装）
3.87英寸高（不包括边缘连接器）

安全与EMI证书
  美国 FCC68节；EBZUSA-20078-XD-N
UL：1950(E96804)
  估计MTBF Bellcore方法244,000小时
  担保 Dialogic电信产品保证信息参见：
  http://www.dialogic.com

■ Spring Ware固件技术规范

传真
  传真兼容性 遵循ITU-T G3(T.4、T.30)
遵循ETSI NET/30
  数据速率 发送14.400b/s(v.17)
接收9600b/s
  可变速率选择 自动逐级下降，12,000b/s，9600b/s，7200b/s, 4800b/s，更低
  发送数据模式 改进的Huffman（MH）
改进的Read（MR）
  接收数据模式 MH，MR
  文件数据格式 发送/接收MH和MR使用标记图象文件格式(TIFF/F)
  ASCII到传真转换 基于主机的转换
直接发送文本文件
支持所有Windows字体
自动产生页眉
  纠错 检测、报告并且修复错误行
  图像宽度 215mm(8.5英寸)
255mm(10英寸)
303mm(11.9英寸)
  图像缩放比例 随页面尺寸自动调节纵横比
  轮流检测模式 正常
反向
  图像分辨率 正常（203象素/英寸×98行/英寸）
精细（203象素/英寸×196行/英寸）
  最小化填充 填充比特的自动插入和去除

语音信号
  接收范围 (T-1)额定值 -40dBm0~+2.5dBm0，可由参数设定
(E-1)额定值 -43dBm0~+2.5dBm0，可由参数设定
  自动增益控制 应用程序可以允许/禁止，超过-18dBm0将导致全程录音，可由参数设定。
  静音检测 额定值-40dBm0，可由软件调节
  发送电平（加权平均） (T-1)额定值 －9dBm0，可由参数设定
(E-1)额定值 －12.5dBm0，可由参数设定
  发送音量控制 调节范围为40dB，应用程序可定义的增量与合理限制

频率相应
  24Kb/s 300Hz到2600Hz±3dB
  32Kb/s 300Hz到3400Hz±3dB
  48Kb/s 300Hz到2600Hz±3dB
  64Kb/s 300Hz到3400Hz±3dB

语音数字化
  13Kb/s GSM，8kHz采样
  24Kb/s OKI ADPCM，6kHz采样
  32Kb/s OKI ADPCM，8kHz采样
  32Kb/s G.726，8kHz采样
  48Kb/s A率PCM，6kHz采样
  64Kb/s A率PCM，6kHz采样
  48Kb/s u率PCM，6kHz采样
  64Kb/s u率PCM，6kHz采样
  数字化选择 可在函数call-by-call基础上由应用程序选择
  回放速度控制 间距控制
对于24Kb/s和32Kb/s数据速率可用
调节范围：±50%
可以通过应用程序调节或者通过可编程DTMF控制

DTMF信号音检测
  DTMF 数字键 0~9、*、#、A、B、C、D，Bellcore LSSGR Sec6
  动态范围 -36dBm0~-3dBm0(T-1)或-39dB~0dB(E-1)，可由参数设定
  最小信号音持续时间 40ms，可以根据软件设置增大
  数字间隔 检测相似数字，40ms数字间延迟，检测不同数字，0ms延迟
  允许的失真和频率变化 (T-1)符合Bellcore LSSGR Sec6和EIA 464的要求
(E-1)符合CCITT规范
  噪声容限 符合Bellcore LSSGR Sec6和EIA 464关于高斯噪声、脉冲噪声和电源线噪声的要求
  切入 (T-1)本地回声消除允许100%检测，使用大于4.5dB的回损线。
(E-1)数字终端到网络之间分别使用发送通道和接收通道，远端电话听筒满足本地模拟环路
  Talk off 监视Bellcore TR-TSY-000763标准语音磁带时检测少于20个数字，（LSSGR要求检测少于470个数字），监视MITEL语音磁带时检测0个数字。

全程信号音检测
  信号音类型 可编程设置为单音或双音
  最大信号音数量 与应用程序有关
  频率范围 可编程设置为300Hz~3500Hz
  最大频率偏移 以5Hz为增量，可编程
  频率分辨率 ±5Hz，双频音在信噪比为20dB的情况下，限制在62.5Hz内。
  同步 可编程步调均衡器，10ms增量。
  动态范围 (T-1)可编程改变，缺省为-36dBm~-0dBm（单音），-3dBm（双音）
(E-1)可编程改变，对于每一信号音缺省为-39~+0dBm。

全程信号音产生
  信号音类型 产生单音或双音信号
  频率范围 在200Hz~4000Hz内可编程
  频率分辨率 1Hz
  持续时间 以10ms为增量
  幅度 (T-1)每一信号音额定值为-43dBm~-3dBm ，可编程设置
(E-1)每一信号音额定值为-40dBm~+0dBm ，可编程设置

呼叫处理分析
  忙音检测 缺省设置从在97个国家使用的76个独特的忙/阻塞音中检测出74个，CCITT Rec. E.，Suppl.#2中有详细说明，缺省情况下同时使用频率和步调检测，在特定的环境下，应用程序可以只选择频率检测，以提高检测速度。
  回铃音检测 缺省设置从96个国家使用的87个独特的回铃音中检测出83个，CCITT Rec. E.，Suppl.#2中有详细说明，同时使用频率和步调检测。
  人工应答检测准确率 在北美基于真实呼叫数据库的测试大于99%，其他地区可能变化
  人工应答检测速度 0.1ms
  留言机检测准确率 在北美基于真实呼叫数据库的测试为85%，其他地区可能变化
  传真/modem检测 预编程的
  截听检测 检测北美三全音（tri-tone）全部序列，其他截听信号音序列可编程
  拨号前检测拨号音 应用程序允许/禁止
最多支持三种不同的用户定义拨号音
可编程拨号音

音频拨号
  DTMF数字键 0~9，*，A，B，C，D， Bellcore LSSGR Sec6，TR-NWT-000506
  频率偏移 小于±1Hz
  速率 10digits/s，可由参数设定
  电平 额定值-7.5dBm，可由参数设定

脉冲拨号
  10个数字 0~9
  脉冲速率 额定值为10脉冲/秒，可由参数设定
  占空比 额定值60%，可由参数设定

模拟显示业务接口（ADSI）
  FSK生成，Bellcore TR-NWT-NWT-000030
CAS信号音生成和DTMF检测，Bellcore TR-NWT-001273

■ 硬件系统要求

　　D/160-JCT和320-JCT

  • Dialogic386、Dialogic486或奔腾处理器的计算机，PCI总线或混合PCI/ISA总线
  • 操作系统硬件要求随使用的通道数目不同而变化
  • 系统必须遵循PCISIG Rev.2.1或以后版本的总线规范

　　附加部件（带部件市场名称）

  • Multi drop CT总线电缆（CBLCTB68C3DROP、CBLCTB68C4DROP CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP）
  • CT 总线/SC总线适配器（CTBUSTOSCBUSADP）
  • SC总线终端连接器配件（1SCBUS1TERMKIT,2SCBUS1TERMKIT,3SCBUS1TERMKIT）

进一步了解信息，访问我们网站www.Dialogic.com
