■ 介 绍
7号信令系统（SS7）是一个基于包交换的数据网络，形成了国际通信网络的骨干网。SS7在有线和无线网络中都起到了重要的作用。其设计用来改善网络的运行并提供改进的服务。不像早期的带内信令系统，SS7是一个独立的完全冗余的网络，工作在现存的话音网络外来控制网络。SS7的网络结构，通过更快的呼叫建立，路由和管理，极大地改善了公共电话网络的性能。而且它也使得更多的增强型服务成为可能，这些服务包括对方付费呼叫，900服务，无线漫游和自定义本地信令业务（CLASS）特性，比如呼叫者ID。
SS7是在美国开发的，但是从那以后已经在全球范围内被采纳。SS7传统上被使用在公共交换电话网络（PSTN）内，但是它正逐渐被用在PSTN和下一代Internet协议（IP）与无线网络的互联上。通信设备设计者使用SS7更好地用来建立增强型服务平台、交换局（CO）交换平台、语音门户、媒体服务器、预付费无线系统、话音over
IP（VoIp）网关和大量其他与通信相关的框架中。
这份白皮书将提供给您有关SS7网络和软件结构的深层次理解，并讨论一些该技术的优点和应用，然后向您说明Dialogic?SS7产品系列是怎样用来增强您电脑和通信网络的。为了您的方便，相关缩写和简短术语的列表在文件的末尾提供。
■ SS7业务概述
SS7提供三种基本类型的业务。
- 呼叫控制--快速可靠的通用信道或者用于呼叫控制和电路交换的"频带外"信令
- 智能网络--高级智能网络（AIN）业务的实现
- 移动/无线--公众移动通信能力，比如寻呼、位置管理、短消息服务（SMS）和跟我转移/统一特号服务
1.1网络结构
传统SS7网络有三个主要的组成部分。
- 业务交换点（SSP）是一些由SS7链路连接的电话交换机。这些SSP处理呼叫并发送SS7消息把与呼叫相关的信息转移到其他SSP上。它们也可以查询业务控制点（SCP）以获得路由呼叫所需的信息。
- 信号转接点（STP）是一些在网络交换机和数据库间中继消息的交换机。它们根据在SS7数据消息中包含的信息，把消息路由到正确信令链路。
- 业务控制点（SCP）包含中央网络数据库，其被设计用来提供增强型服务。SCP收到来自一个SSP的查询，并返回被请求的信息。例如，当您拨打一个800号码时，SCP在一个表中寻找这个号码，并提供给SSP实际被用来路由该次呼叫的号码。（这一号码并不是您所拨打的号码。）该路由号码可能根据一周的不同天数，一天的不同时间或者其他因素而发生变化。

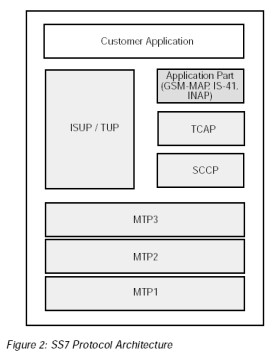

1.2 协议结构
SS7是一个层次化的软件结构，这种结构包含消息传递部分和用户部分。
消息传递部分（MTP）
- MTP1-3（传输）
MTP提供物理层，链路层和网络层功能。MTP整体目标是通过SS7网络从上层（包括用户部分和SS7应用）可靠传输信息。
用户部分
- ISDN用户部分/电话用户部分（ISUP/TUP）
ISUP/TUP，为无线和有线公共网络，提供基于标准的和网络具体化的呼叫控制服务。
- 信号连接控制部分（SCCP）
SCCP为网络中的定位业务提供地址解决服务（比如全局码）。
- 事务处理能力应用部分（TCAP）
TCAP通过SS7网络传输面向事务处理的数据并为诸如GSM-MAP和IS-41的应用实施标准远程操作服务单元业务。这些"应用"提供智能网络业务，比如归属位置寄存器或者短消息服务。
- 全球移动通信系统－移动应用部分（GSM-MAP），临时标准－41（IS-41）和智能网络应用协议（INAP）
这些基于事务处理的服务，允许应用业务的开发，这些应用比如短消息服务和为无线网络及其它智能网络应用而实施的到所属位置寄存器/访问位置寄存器的接入。
注意：IS-41也叫做TIA-41。
1.3 SS7的优点
- 更快的呼叫建立
- 网络资源的更有效使用
- 国际公认的并且是可靠的信令协议
- 支持网络融合
- 支持大规模、高密度、高可靠性的系统
- 可升级的结构
- 比综合业务数字网（ISDN）和随路信令方式（CAS）更节约成本
■ SS7有效的应用
作为领域内已被认可并且具有高度兼容性的解决方案，7号信令能够提供巨大的收益，被广泛地用在网络和基于运营商的应用和框架中。下面的内容将向您展示如何使用Dialogic?SS7构建模块来创造不同市场内的应用。
VoIP网关
互联网上的语音协议（VoIP）网关使在基于IP的网络上呼叫可以被无缝地路由到公共网络上的电话上。也就是说，它们使得电路交换的公共电话网络与基于IP包的网络进行交谈成为可能，反之亦然。随着基于IP话音业务的迅速增长，及其被主要运营商和公司日趋采纳，网关的大小在逐渐增加，现在支持成千上万的呼叫。这种规模的增长和实现运营商级别IP网关的需要已经使SS7成为连接IP网关到公共电话网络的选择协议。一个附加优势在于PSTN已经使用SS7做为其选择的信令机制。如果基于VoIP的业务将用来提供可以连接到公共网络用户的电话服务，那么其对SS7的支持将是至关重要的。
增强型业务
运营商们现在提供大量的增强型业务，包括话音和传真消息，统一特号服务/跟我转移，和面向用户的预付费业务。SS7提供数据库查询能力，上述这些业务，使用交换局交换机和业务节点或者智能外设之间的呼叫控制和消息功能，来依靠这些能力。
无线网络
SS7在有线和无线网络中都扮演着重要的角色。作为GSM和IS-41网络的基础，SS7使得无线用户拥有很多特性，诸如自动漫游，其对该用户来讲是透明的。
无线网络包括高级和全面的信令和控制系统。即使当移动单元在其所属网络中的时候，定位跟踪被要求用来鉴权、切换和呼叫中断。系统运营者希望提供给他们的用户一个日趋完善的移动能力，所有的这些都可以由SS7的高级信令功能所提供。
呼叫中心
SS7可以被用在大型的呼叫中心中以改善效率，提供新的功能并缩减 通信成本。SS7提供应答和呼叫终止管理，这就形成了更有效的操作和更少的运营成本。在一个呼入电话呼叫中心中使用SS7的主要优点包括：
- 更快的呼叫建立，应答检测和呼叫中断
- 包含更多呼叫信息的能力
- 通过租用或者买高容量的链路来缩减通信成本的能力
- 对新业务更容易更新
■ Dialogic® SS7解决方案
Dialogic SS7产品系列包括板卡，还有服务器和软件解决方案，其是设计用来满足不同用户的要求。一个完整的SS7软件用来运行在这些产品中。
Dialogic提供一个模拟器，这是一个开放的结构用来建立功能性的、可靠的、节约成本的公共网络应用和服务。此外，Dialogic
SS7产品可以被用来建立SS7网络元素(NEs)和高级智能网络（AIN）平台，比如：
- 业务控制点（SCP）
- 智能外设（IP）/业务节点(SN)
- 信号交换点（SSP）
- 信号转接点（STP）
- SS7-IP信令网关（SG）
- 归属位置寄存器（HLR）
- 访问位置寄存器（VLR）
- 鉴权中心/移动设备识别寄存器（AuC/EIR）
- 移动交换中心（MSC）
- 无线网络控制器（RNC）
- 3G GPRS服务支持节点（SGSN）
- 3G GPRS网关支持节点（GGSN）
◎ 应 用
这些SS7网络元素可以被使用在无线和有线网络中。通常应用包括：
- 语音门户
- 跟我转移/统一特号服务
- 语音邮件和统一消息
- 语音激活拨号
- 短消息服务
- 网络呼叫中心
- 呼叫完成
- 最小成本路由/通信转售
- 国际长途电话
- 本地电话号码可携带
- 800/免费电话
- 呼叫者ID
- 虚拟专用网（VPN）
- 预付费电话/电话卡
3.1 Dialogic® SS7硬件产品

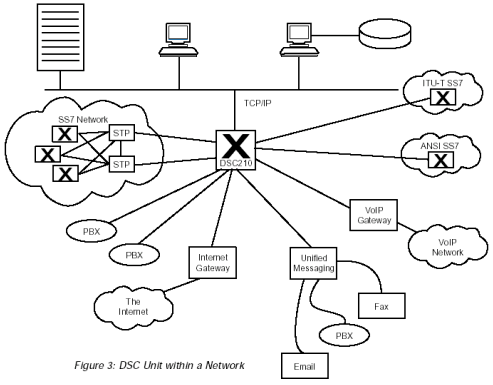

◎ SS7数字信令转换器
数字信令转换器（DSC）作为智能交换设备使用在现存的网络中。DSC单元内是Dialogic SS7板卡和应用软件，其用来提供大量的统包解决方案。DSC能力包括：
- 连接8个相邻的或者32个不相邻的交换机（通过STPs）
- 同时使用ANSI、ITU-T、中国、法国、英联邦和日本SS7
- 盒上的号码翻译（白名单和黑名单）
- 双冗余配置
- 来电参数操作（ANI、DNIS等）
- 为了号码翻译、高级路由、计费、统计等，通过IP连接到远程PC的能力。
DSC可以转换大量的协议，包括：
- SS7的一个变量到另一个变量
- ANSI
- ITU-T
- 中国7号信令
- 日本
- SS7到ISDN
- 接入协议
--N12
--Q.931
--QSIG
--DPNSS
DSC单元的智能交换功能包括：
- 基于被拨号码的路由
- 路由号码加区位号/删除
- 从重叠信令到集总信令的转换
- 自动重试和重新路由
- 可配置电路选择（搜索）

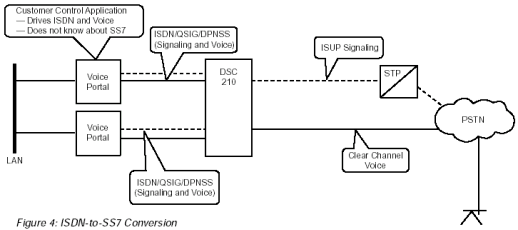

◎ ISDN到SS7的转换
一些发展中国家使用SS7将电话设备连接到公共网络。假定您拥有一个小型公司，有机会在这些发展中国家之一售卖大量的语音门户设备。问题在于您的产品只支持ISDN连接。数字信令转换器可以很容易解决这个问题。把它当作一个信令应用。对您现存的基于ISDN应用不要求任何改变。对于ISDN和ITU
ISUP的所有配置细节可以包含在DSC单元中。一旦它被配置，其就可以被认为是一个黑盒。
此应用中SS7带来的好处
- 现存的硬件和软件不要求任何改变
- 不用花费额外的时间和金钱来修改应用使其与SS7兼容，就可以开发新的市场份额。
注意：由于信令转换，当使用语音和信令模式操作时，呼入和呼出的T-1电路数量必须相等。在信令模式下，您可以使用许多带有单一或者多SS7信令链路的ISDN
D-信道。
Dialogic®可供选择的产品
- 带有Dialogic® Pentium® 处理器，运行Windows® 2000或者Linux的两个服务器
--提供应用
--包含Dialogic® Dialogic® 品牌的T-1或者E-1语音板卡来拆除语音电路
例如，A D/600JCT-2E1 板卡
- 一个DSC210板卡
--向网络和从网络拆除SS7信令
· MTP 1－3层（更低层消息）
· ISUP信令（呼叫控制）
--从和向Dialogic板卡拆除ISDN/QSIG/DPNSS信令
--从DSC的PSTN部分向DSC的Dialogic板卡部分传送音频信号

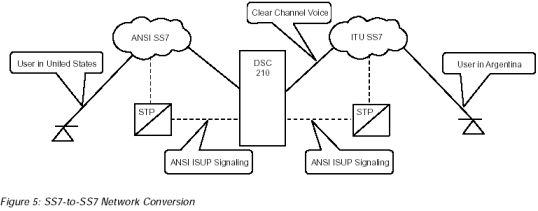

◎ SS7到SS7的网络转换
想象一下一个网络运营商拥有一个ITU SS7网络和一个ANSI SS7网络，并且当前正征召第三方来做协议转换。在这样条件下，对于网络运营者来说建立两个SS7网络间的接口将十分有意义。成本节省将意味着用户的使用费用更低。
此外，这种情形可能出现在某一被买设备不能和该运营商的其它设备互操作的情况下。当然这只是偶尔发生。例如，SS7到SS7的转换将允许一个基于ITU-T的特征服务器在ANSI网络中运行--或者允许一个ANSI现代银行与一个ITU-T网络互联。
数字信令转换器（DSC）提供这些问题的解决方案，并拥有这些额外的特性：
- 参数管理
- 白名单
- 黑名单
- 全局码
- 本地电话号码可携带
--使用智能控制选项
在这一应用中SS7的优势
- 协议转换
- 不要求应用代码
Dialogic® 可供选择产品
- 一个DSC单元
--从/向ITU SS7网络拆除SS7信令
· MTP1－3层（低层消息）
· ISUP信令(呼叫控制协议)
--从和向ANSI SS7网络拆除SS7信令
· MTP1－3层（低层消息）
· ISUP信令(呼叫控制协议)
--不要求音频传输
--T-1/E-1 交换端口分析器应该作为"国际专线"被配置
· 不提供A率/μ率转换

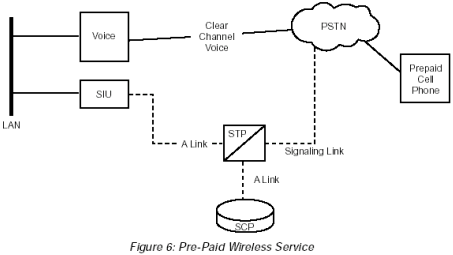

◎ 预付费无线业务
用户能够为移动业务预付费，并避免与他们的移动运营商签订长期合同。一个自动语音响应单元（VRU）可以用来通知用户其所剩余的通话分钟数。下面的例子使用了呼叫控制的SS7
ISUP信令来连接到VRU和SS7 TACP消息，从而把剩余分钟数和移动电话号码绑定在一起。
SS7在这一应用中的优势
- 漫游
- 允许一个"某品牌"蜂窝电话使用该品牌蜂窝电话塔和移动交换中心
--通过SS7和TCAP解决计费问题
- 通过短消息（SMS）发送预付费信用通知
--用户被告知剩余多少通话时间
- 消息等待业务
--在用户正在一次通话时，被告知某人正试图呼叫他
--使用SMS
- 目标广告
--例如，如果一个手机用户恰巧进入华盛顿，并首次使用电话，业务提供商可以发送比如本地趣事的短消息
- 呼叫建立时间
--SS7把呼叫建立时间减少到几秒，其将转变成投资上的迅速回报
· 如果使用R2/MF来代替SS7，将花费至少10秒来建立一次外来
呼叫。由于更高的计费话单，用户必须等待甚至更长的时间。
Dialogic® 供选择产品
- 基于Dialogic Pentium的服务器包括：
--T-1或者E-1语音板卡来拆除语音电路
--比如，A DM/V960A-4T1
- 拆除信令并与SCP通信的SIU131服务器
--MTP1－3层
--ISUP信令
--SCCP/TCAP协议
- 运行TCP/IP来连接两个服务器的Ethernet® 网络

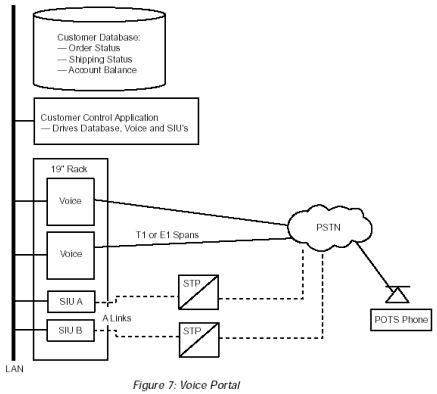

◎ 语音门户
一个大型专业产品公司正寻求改善用户服务，通过允许用户全天24小时都可获得请求的信息。显然，他们希望以最低花费来增加这项业务。他们已经决定使用自动语言识别（ASR）和语音合成（TTS）来减少支持全天昼夜服务的代理商的数量。
这家公司也选择使用SS7来连接到PSTN。SS7的更快呼叫建立支持高质量的用户服务，并且也提供可靠的拆分管理，这就确保了公司只是付了连接用户的实际时间。这代表了对公司现有系统实质性的改善，现行系统在呼叫者挂断时不能够检测。公司通过拆断被检测之前流逝的额外时间进行计费。
当应用收到外来呼叫指示时，其把呼叫号码与现存的用户电话号码数据库进行比较。如果号码可以在数据库中找到，呼叫者可以通过密码来确定他/她的身份，并检测帐户余额，订单情况或者产量情况。如果呼叫号码不能在数据库中找到，应用将提示给呼叫者一个帐户号。呼叫号码和帐户号码将作为以后的参考而被加入到数据库中。其所提供的被加入的安全性对于银行和其它金融企业时一个重要的优点。
SS7在这一应用中的优势
- 提供更快的呼叫建立，可靠的拆分和安全性
- 双重信号接口单元（SIU）配置将提供在ISDN或者是CAS信令中不能获得的弹性
Dialogic® 供选择产品
- 带有Dialogic® Pentium®处理器，运行Windows® 2000或者Linux的服务器
--提供用户应用
- 带有Dialogic® Pentium®处理器，运行Windows® 2000或者Linux的两个服务器
--T-1或者E-1语音板卡，使用CSP技术，以拆除语音电路
· 例如，A DM/V 1200A-4E1
- 拆除SS7信令的两个SIU231板卡
--MTP1－3层（低层消息）
--ISUP信令(呼叫控制协议)

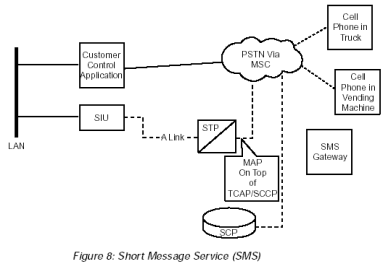

◎ 短消息服务（SMS）
一个租赁自动售货机的公司，通过减少重新储备售货机的次数，可以节省燃料的花费。保持这些机器存储完全也可以增加利润。这些目标不能通过使用常规的、每周一次的发送计划来获得。公司需要能够以实时为基础来检测机器。一种完成这一工作的方式是使用在SS7可以获得的短消息服务（SMS）。SMS使用MAP协议运行存储转发消息。这里不要求音频信号的传输，只要求信令传输。
公司的卡车也可以使用非结构性增添服务资料（USSD），一种SS7特性，凭借板上全球定位设备来发送位置信息。USSD允许点到点通信，不包含SMS消息中的存储转发延迟。
SS7在这一应用中的优点
- 这种应用只存在于SS7 MAP消息中
- 支持TIA-41（IS-41）和GSM MAP，并运行在TCAP和SCCP协议的上面，这使得用户发送定位短消息到移动电话用户成为可能
Dialogic® 供选择产品
- 带有Dialogic® Pentium?处理器，运行Windows® 2000或者Linux的服务器
--提供用户应用
- 一个拆除SS7信令的SIU231板卡
--MTP1－3层（低层消息）
--SCCP协议（能够路由TCAP消息）
--TCAP协议（数据库接入协议）
--GSM MAP协议（与SMS相关的协议）
--TIA-41（IS-41）协议（与SMS相关协议）
--MAP协议（与SMS相关协议）

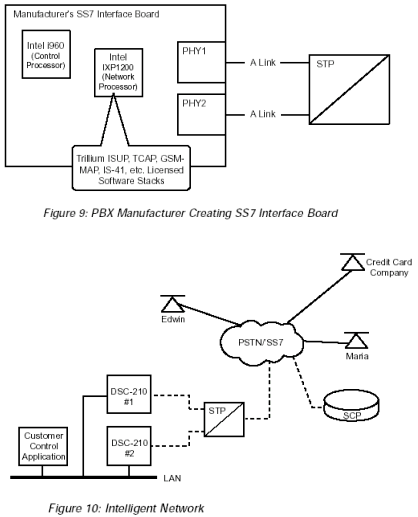

◎ 生成一个到PBX的SS7接口板卡
一个生产PBX系统的公司决定加入SS7支持，以增加销售并拓展其产品生命期。他们是设计和生产PBX板卡的专家，但是他们不知道怎样开发SS7协议。Dialogic
SS7软件栈提供了简单的解决方案。
Dialogic提供了运行ISUP、TCAP、SCCP、MAP1-3和其它包含在SS7协议栈的协议所需的软件。
在这一应用中SS7的优势
- 用户通过加入SS7连接性可以增加市场份额
- 领域内已被证实的SS7协议栈
- 硬件生产商可以专注于他们的核心竞争力
Dialogic® 供选择产品
- 生产商板卡上的Dialogic i960®控制处理器
- 生产商板卡上的Dialogic IXP 1200®网络处理器
- 运行SS7软件协议栈
- 为所需协议SS7发布的软件
--在这一例子中，MTP1-3和ISUP
◎ DSC智能网络
假想一个用户（"Edwin"）疲于接听来自信用卡公司的电话。Edwin给当地电话公司打电话，询问是否他可以屏蔽掉来自某些电话号码的电话呼叫。他的服务提供商很高兴的告诉他可以获得这项服务，而且每月只需很少的费用。下面就是其工作流程。
业务提供商建立一个呼叫者的黑名单--根据其电话号码而确定--黑名单中的呼叫者在呼叫该用户时将被屏蔽掉。在两个月安静生活之后，Edwin决定屏蔽掉所有他不认识的电话号码的呼叫。业务提供商删除了以前的黑名单，并建立了可接听电话的"白名单"，这份名单是Edwin事先已经决定好的。所有其它不在"白名单"中的呼叫者将被告知该呼叫不能完成。
图10显示了Edwin已经把Maria加到了他的白名单中。但是，当信用卡公司或者其他不在Edwin列表中的用户呼叫时，呼叫将不能继续，同时Edwin将不会被骚扰。
SS7在这一应用中的优势
Dialogic® 供选择产品
- 带有Dialogic® Pentium®处理器，运行Windows® 2000或者Linux的服务器
--提供用户应用
--T-1或者E-1语音板卡以拆除语音电路
· 例如，A DM/V 1200A-4E1板卡
- 两个DSC单元（富于弹性），外加智能服务控制（ISC）软件
--从和向ITU SS7网络拆除SS7信令
· MTP1－3层(低层消息)
· ISUP信令（呼叫控制协议）
--从和向ANSI SS7网络拆除SS7信令
· MTP1－3层（低层消息）
· ISUP信令（呼叫控制协议）
--不要求音频传输
·T-1/E-1 交换端口分析器应该作为"国际专线"被配置
· 不提供A率/μ率转换
◎ 软交换
有线电话公司和宽带服务提供商正逐渐用语音服务来产生收入。他们的目的就是提供长话－质量服务，外加使用现有有线或者DSL连接的增强型特性。设备已经可以从有线/DSL网络到每一个用户路由宽带信号，但是为了实现话音功能，PSTN连接必须加到网络部分。

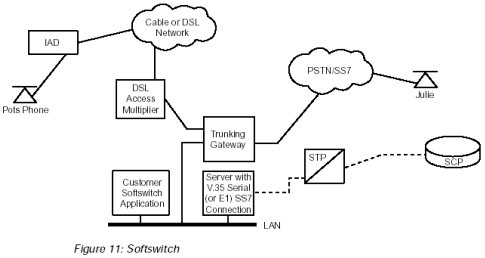

图11显示了完成这些的一种方式。语音信息被传递给/产生于每一个使用Internet协议（IP）的用户。IP呼叫控制被用来解决了从提供商到用户整合接入设备（IAD）的话务量。IP话务量被转换来在PSTN上传输。SS7被用来把基于TDM的话务量与PSTN进行整合。
SS7在这一应用中的优势
- 把基于TDM的话务量与PSTN进行整合
- 允许用户配置呼叫方式
--呼叫转移
--响铃顺序（移动电话、办公室、家或者所有一起）
Dialogic® 供选择产品
- 运行该应用的Dialogic 32比特平台
- Dialogic为所需协议发布的SS7软件
--在这一例子中，MTP 1－3和ISUP
3.2 Dialogic® SS7软件产品
◎ 窄带SS7协议栈
Dialogic SS7电话软件资源代码解决方案增加并扩展了通信网络的信令能力。解决方案提供了完全标准的实现，并且对于寻求通过使用被认可产品来减少投入市场时间的设备制造商来说是十分理想的。Dialogic
运营商级SS7产品提供了可升级性、安全性、高质量、可靠性、高速度和对于聚合网络增加的网络使用。
◇ Dialogic® 供使用产品
Dialogic对下面的协议提供了广泛的支持：
- MTP2--ITU（可被用在中国）、ANSI、NTT、TTC
- MTP3--ITU、ANSI、NTT、TTC、China、ETSI、Telcordia®
- MTP3-B--ITU（B-ICI）、ANSI、TTC
- ISUP--ITU（可被用在中国）、ANSI、ETSI、Telcordia、NTT、FTZ、Italy、Singapore、Russia
- TUP--China
- SCCP--ITU、ANSI、China
- TCAP--ITU（可被用在中国）、ANSI、ETSI、TTC
- INAP--ITU、ETSI、Telcordia
- MAP--ETSI（MAP GSM）、ANSI（MAP IS-41）
◇ 优势
- 完全开放、硬件独立产品可以整合到任何处理器和操作系统
- 简单、完全特征化和灵活的接口
- 成熟产品，整合进大量的解决方案，确保了互操作性
- 精确地执行标准并确保互操作性

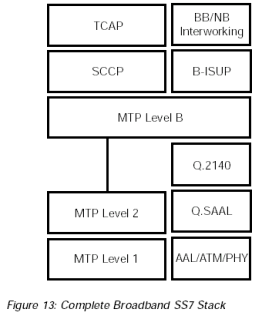

◎ 宽带SS7协议栈
对于设计来解决更大的话务量并要求更大处理功率，Dialogic提供了SS7协议栈的宽带版本。
- MTP 层3-B--宽带信令、消息解决和网络管理
- Q.2140--SS7到ATM转换
- Q.SAAL--数据和信令消息的可靠传递
- AAL/ATM--物理接口
优势
这一协议栈可以使用在不同的网络元素中，包括：
- 移动交换中心（MSC）
- 无线网络控制器（RNC）
- GPRS服务支持节点（SGSN）

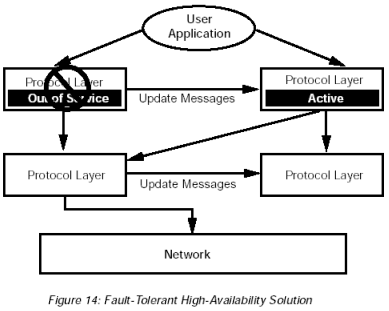

◎ 容错、高可用性解决方案
Dialogic提供了容错、高可用性（FT/HA）通信层次和协议栈。这些可以被归类为提供系统用户服务的应用。FT/HA解决方案在软件和硬件失败时保持激活呼叫。Dialogic解决方案被提供在软件中，当系统设计者和工程师选择其硬件平台和操作系统（核心或者用户部分）时被给予完全的自由。被开发来主要应对通信产品，Dialogic解决方案也可以应用在其它类型要求高可用性的产品中。
FT/HA结构使您可以复制一个节点，并把这些节点变成FT/HA系统。大部分设备制造商使用带有激活和备用子系统的双重处理器结构。Dialogic
FT/HA解决方案使得备用子系统可以通过从激活子系统进行状态更新来保留状态信息。这些更新信息 防止了状态信息的丢失，能够从失败子系统到备用子系统进行有序交换。图14说明了这一功能特性。
优点
- 通过软件冗余来增加系统的可实现性
- 实质上99.999％（"五九"）的运营商级别可用性要求
Dialogic® 优势
- 模拟器
--附加组件
- 为了冗余性，提供基于软件、激活－备用配置
- 通过软件冗余增加系统可用性
- 容错和不容错协议层可以共存
- 激活和备份层可以存在于不同位置
- 可控（手动）和非可控（自动）转换
◎ 分布式的容错机制
◎ 高可用性解决方案
Trillium® 开放的分布式的容错/高可用性（DFT/HA）解决方案已经拓展可以包含多处理器间的分布式处理过程。这些解决方案提供网络系统结构生产商所要求的高性能和可升级性。
未申请专利的 DFT/HA软件，外加Dialogic通信软件解决方案板卡系列，可以使生产商生产满足现今严格的运营商级通信要求的产品。Trillium
DFT/HA产品设计用在激活/备用双重节点结构和可升级多节点结构。这要求配置大量的激活和备份节点，并要求激活节点来分担系统负担。通过这种方式，不同的处理器相互之间可能是激活和备份的，提供一个N+M配置。图15说明了这一功能。这种N+M配置超出了系统无备份节点的纯粹分布式解决方案。在非冗余解决方案中，如果激活节点失效，这个节点所提供的服务就不再可以获得。
优点
- 建立高性能、可升级系统
- 在保持系统冗余的情况下，提供负载分担能力
- 支持99.999％（"五9"）运营商级实现要求
Dialogic® 优势
- 以容错和高可用性（FT/HA）为基础
- 通过分担多处理器处理负载，可获得高性能和可升级
- 分布的和非分布的协议层可共存
- 模拟器
--附加组件
- 为了冗余性，提供基于软件、激活－备用配置
- 激活和备份层可以存在于不同位置
- 备份的实时状态更新
- 可控（手动）和非可控（自动）转换
3.3其它Dialogic® 运营商级产品和技术
Dialogic，对于计算机和通信OEM们来说，是一个领先的CompactPCI产品的网络、应用和系统框架模块供应商。公司拥有25年在通信领域的经验和操作系统支持的广泛经验。
Dialogic的通信产品和解决方案基于工业标准，包括：
- 可以工作在不同操作系统的下一代CompactPCI?、易实现、高带宽Internet应用
- 在Dialogic高级多处理和易实现技术中对网络驱动的支持
- 下一代网络策略的有效实现可以建立在根据解决方案协议栈来提供创新产品的通信平台结构上
- 基于CompactPCI标准的完全运营商级机箱和单板卡计算机
--这些产品提供高可用性和冗余性，并遵循PICMG2.16、PICMG2.13和Compactnet标准和规范，这些都出现在通信工业中
- 在开发和生产的所有阶段可以获得的技术支持团队和领域内应用工程师
◎ 大量的机遇
最有前途的机会来自于运营商级电话设备生产市场，开发者需要CompactPCI产品的高质量和可靠性。
在运营商电话市场应用中包括计费系统，交互语音响应系统（IVR），SS7网关，目录服务，呼叫路由应用，以及更多其它应用。
在运营商/ISP数据市场领域中，应用包括DSL接入集中器和IP网关。Dialogic产品，比如CompactPCI，允许用户对硬件、服务和管理直接实现并避免复制。
CompactPCI产品也可以在Internet和无线通信构件中找到。这样的构件在许多工业中十分常见，包括国防、工业控制、运输、健康保健、通信和用户房屋设备。
◎ 高可用性
任何任务紧张条件下经历的停工，无论是有计划的还是无计划的，都可能是十分昂贵的--在资金、损失的生产力和丢失的机会。99.999％（"五9"）的可用性在如此条件下是十分重要的。
很多公司都使用传统的、昂贵的、专用的主框架系统来实现这些关键的应用。这些系统经常含有具体化的硬件和软件。高层的冗余性要求实现完全的可用性。这些容错系统的高成本不能和桌面电脑技术的低成本和开放结构相比，所以公司开始寻找其它的选择。
高可用性（HA）系统提供成本有效性解决方案。HA系统根据标准组件建成，但是提供减少干扰可能性所必需的冗余性。这种系统通常被认为"默认－富于弹性"。
Dialogic HA结构在一个机箱中包含冗余的CPU，电源供应和制冷风扇。冗余的CPU处于"热备用"模式，支持激活CPU。资源管理和数据库信息通过双向串行端口和一个以太网信道在激活和备用主机间进行同步。通过N+1热切换外设板卡结构，系统最小化昂贵外设的复制。额外的（＋1）"备份"外设是在线的并且对其它外设可能失败准备就绪。
◎ 冗余系统插槽
源于Dialogic的冗余系统插槽易实现性（RSS HA）CompactPCI系统满足应用要求，比如那些在电子商务和交换局通信应用中的要求。这些系统对于激活系统组件有内建冗余特性，这些激活组件比如电源供应、制冷风扇、系统主CPU板卡和蜂鸣器。RSS
HA CompactPCI系统被设计为99.999％的运行时间。这也就是说每年只有5.25分钟是允许的停机时间。
RSS HA在PICMG 2.13规范中声明，但是没有标准实现。不同公司以不同的方式解决RSS HA。Dialogic的解决方案是基于硬件的，并设置系统插槽板上的连接。硬件使用备用处理器只花费不多于1毫秒的时间。
◎ PICMG 2.16标准
PICMG 2.16是CompactPCI板卡现有标准，为以太网提供交换包的背板（PSB）。以太网是广泛使用的网络协议。
PSB、以太网和CompactPCI的组合提供了下面的优势：
- 对于嵌入系统缩减整合时间
--缩减投入市场的时间
- HA能力增加了系统的可靠性
- 电源供应、风扇和金属层的紧密设计提供了改善的密度和性能
- 有线到印制电路板（PCB）轨迹迹线的转换
- 更大的板容量
- 增加的可扩展性
- 改善的对电子噪声的抗干扰能力
- 更为精确和开放的规范
◎ PICMG 2.13标准--系统插槽热切换
PICMG 2.13现在正在被起草来支持系统插槽的冗余，这将允许系统插槽CPU（系统管理者）可被热切换来提供额外的可靠性。系统插槽冗余在许多运营商级别的应用中都有要求。
产生热切换能力不仅仅是个硬件问题。操作系统、驱动器和应用软件也必须考虑进去。这些领域已经取得了一些进步。在这一过程中，为了达到当前用户的要求，CompactPCI生产商实施私人所有解决方案。
Dialogic已经准备好了给您帮助
Dialogic已经准备好帮助您实现可靠的、高质量的7号信令系统（SS7）解决方案，其可以应用于呼叫控制、智能网络和与SS7构建模块所有产品快速方便的无线应用。
Dialogic产品有一个帮助公司在今天逐渐增长的商业市场中提供全球通信服务所需的获得最大收入的机会的历史。Dialogic是一个在语音、传真、Internet
电话技术、数据、语音识别、语言合成、网络接口和呼叫中心管理领域，生产开放式硬件和软件产品的工业领先者，这些产品在当今领先的通信解决方案市场中是构建模块。
有关SS7产品的详细信息也可以在下面网站找到： 和
对于Dialogic CopactPCI单板卡计算机和机箱的完整列表，请访问 http://www.Dialogic.com/
■ 文档中使用的缩写
3G--第三代
ANI--自动号码识别
ANI ISUP--美国国家标准组织ISDN用户部分
ASR--自动速度识别
AuC--鉴权中心
CAS--随路信令方式
CSP--连续速度处理
CPU--中央处理单元
DNIS--被拨号码识别服务
DSL--数字用户线
DSLAM--DSL接入复选器
DSC--数字信号转换器
DPNSS--数字专用网信令系统
EIR--移动设备识别寄存器
EuroISDN--欧洲ISDN
GGSN--GPRS网关支持节点
GPRS--通用分组无线业务
GSM--全球移动通信系统
HA--高可用性
HLR/VLR--归属位置寄存器/访问位置寄存器
IAD--综合接入设备
INAP--智能网应用部分
ISC--智能业务控制选择
ITU ISUP--国际电信联盟ISDN用户部分
ISUP--ISDN用户部分
ISDN--综合业务数字网
MAP--移动应用部分
MSC--移动交换中心
MTP--消息传递部分
MTP1--消息传递部分第一层
MTP2--消息传递部分第二层
MTP3--消息传递部分第三层
NE--网络元素
OEM--原始设备制造商
PCB--印制电路板
PHY--物理接口
PICMG--PCI工业计算机制造商联盟
POTS--模拟电话服务
PSB--包交换背板
PSTN--公共开关电话网络
RNC--无线网络控制器
RSS--冗余系统插插槽
SS7--7号信令系统
SMS--短消息业务
SIU--信令接口单元
SCCP--信号连接控制部分
SGSN--GPRS业务支持点
STP--信号转接点
SCP--业务控制点
SIU--信号接口单元
TCAP--事务处理能力应用部分
TDM--时分复用
TIA-41--电信工业协会 41（也就是众所周知的IS-41）
TTS--语音合成
USSD--非结构性增添服务资料
VoIP--语音over Internet协议
VRU--语音响应单元
■ 术语表
- 3G
第三代移动通行技术的ITU规范。模拟移动电话是第一代，数字PCS是第二代。
高级智能网络(AIN)
智能网络的最新版本
A-率
在欧洲和北美以外其它地区使用的脉冲编码调制（PCM）编码和压缩标准。A-率编码方式即人们熟知的E-1，其是2.048Mbps，30个信道的PCM系统。
- ANSI-41
一个基于事务处理业务的标准，其允许比如短消息业务和到无线网络
HLR/VLR的接入的应用。
自动号码识别（ANI）
经常被认为是"Annie"。其是一项识别呼叫者电话号码的业务。技术上来讲，ANI既可以在模拟线路上获得，也可以在数字线路上获得，但是其经常被用在数字业务中，像800号码服务。ANI码可以被用来作为一种应用，比如在销售商和用户通话前，在销售商PC机屏幕上显示完整的用户帐户列表。
鉴权中心（AuC）
移动通信系统中使用的一个数据库，用来识别手机用户。它也包含与特性和业务相关的用户数据。其构成了归属位置寄存器（HLR）部分。
黑名单
一个呼叫者列表--根据其电话号码识别--这些用户被屏蔽而不能和用户通话。用户来生成这个列表，而当地电话公司实现这一列表。
呼叫者ID
呼叫者ID是一个由当地电话公司提供的业务应用的一般术语，这项业务显示有关呼叫者信息（例如，姓名、号码或者两者都有）在被呼叫用户电话上，这个电话或者带有显示单元或者带有电脑屏幕。
自定义本地信令业务（CLASS）
CLASS包含号码翻译服务，比如号码转接，自动回呼和呼叫者ID，这些都可以从当地电话业务提供商的用户本地访问和传输区域（LATA）中获得。
- CompactPCI
被PCI工业计算机生产商联盟（PICMG）支持的开放技术，这个联盟是一个包含对嵌入式应用使用PCI技术的公司联盟。CompactPCI综合了周边元件扩展接口（PCI）标准性能和对嵌入式应用十分理想的完善机械轻巧尺寸。性能特性适合工业环境。
被拨号码识别业务（DNIS）
允许带有多条800线路的系统决定呼叫者正在拨打哪一个800号码的800线路特性。这要求呼入电话根据不同标准被路由，这些标准包括呼叫产生的地理位置。
En-Bloc信令
这个信令中，地址码在一个或者几个区块中传输，每一个区间都含有充足地址信息来使得交换中心进行向前路由。
移动设备识别寄存器（EIR）
一个用来鉴别移动通信业务中设备有效性的数据库。它可以提供安全特性，比如屏蔽来自被盗移动台的呼叫和阻止到网络的非鉴权接入。
- 故障切换
故障切换指的是一个系统组件（比如处理器、服务器、网络或者数据库）的功能被移交给次级系统组件的备份模式，这往往是在主组件因为失败或者有目的的关机而变得无效时发生。
免费电话
允许呼叫费用由被叫而不是主叫来承担的电话业务。
通用分组无线业务（GPRS）
一个基于包交换的无线通信业务，其许诺从56Kbps到114Kbps的数据速度，并且对于移动电话用户和计算机用户来说与Internet连续连接。更高的数据速度将允许用户使用移动掌上设备还有笔记本来参加视频会议，并和多媒体网站和相似的应用进行交互。
全球移动通信系统（GSM）
一个数字移动通信系统，其可以广泛地用在欧洲和世界的其它地区。GSM使用时分复用多接入变量，同时是三个数字无线电话技术中（TDMA、GSM和CDMA）最广泛应用的一个。GSM数字化并压缩数据，然后把它和其它两个用户数据流一起在一个时隙中发送到信道中。GSM或者在900MHz或者在1800MHz频带工作。
所属位置寄存器（HLR）
含有一个移动终端所属位置区间的超高速数据库。
综合接入设备（IAD）
用来集合不同话务类型，比如语音和数据，用户所有设备。
综合业务数字网络用户部分（ISUP）
为无线和有线PSTN网络提供标准的网络化的呼叫控制业务。
智能网络（IN）
从交换设备中分离业务逻辑的电话网络结构，在不需重新设计交换机来支持新业务的情况下可以加入新业务。
智能网络应用部分/协议（INAP）
在智能网分布式环境下，有效地实现网络业务和用户应用。使用INAP的网络很容易开展基于个体用户的可编程服务，比如跟我转移、电话投票业务、预付费和信用卡呼叫。
智能外设
在高级智能网版本1结构中的网络系统，这一结构包含带有资源控制执行环境（RCEE）功能组的资源，这一机构可以使用户和网络间进行灵活的信息交换。
临时标准－41（IS-41）
为了成为标准而对ANSI-41的重命名。
Internet消息接入协议（IMAP）
从本地服务器接入e-mail的标准协议
本地电话号码可携带
当电话用户改变其运行环境时（家里、汽车、街道、工作间等），允许电话用户保持相同电话号码。
消息转接部分（MTP）
提供物理层、数据链路层和网络层功能。MTP传输通过SS7网络来自上层（包括用户部分和SS7应用）的信息。参考SS7协议栈的层1到层3（MTP1-MTP3）。
移动应用部分（MAP）
提供无线移动电话中漫游者的注册和系统间切换的程序的SS7标准。
移动交换中心（MSC）
提供本网络内和外部网络中移动用户之间业务和协调的交换机。
μ率（μ-Law）
使用在北美和日本的脉冲编码调制技术（PCM）的编码和压缩标准。其是一种使用1.544Mbps，24个信道PCM系统的编码方式，也就是人们熟知的T-1。
网络用户部分（NUP）
使用在英联邦的ISUP变种。
频带外信令
为了某种目的的信道上的通信信令，从用于电话呼叫本身使用的信道中分离出来。带外信令用于7号信令中，这是控制世界上电话呼叫的信令中的最新标准。
重叠信令
当被源设备拨号时，通过一次发送一个被拨号来建立呼叫的过程。
- QSIG
QSIG是在专用综合业务网（PISN）节点间基于ISDN的信令协议。QSIG可以被用在下面所有应用中：
·多生产商PBX网络
·补充设备（比如，语音邮件系统、漫游设备、无线基站）接入到PBX网络
·虚拟专用网（VPN）
·宽带专用网络
·数码集群流动通信（TETRA）区域
·VoIP（H.323）应用
远程操作服务单元（ROSE）
在远程处理中允许远程操作的应用层协议。
漫游服务
当在外地时，以当地电话呼叫价格或者比标准长途电话少很多的费用，而能够接入Internt。
短消息服务（SMS）
一种可发送最多达160个字到使用GSM移动通信的手机上的服务。
远程操作服务单元
远程操作服务单元（ROSE）为应用实体提供一种机制来实现可远程操作的应用，并可能从这一操作中收到相应的结果。
业务交换点（SSP）
业务交换点是由SS7链路连接的电话交换机。SSP可以处理呼叫并向其它SSP发送SS7消息以传输与通信相关的信息。它们也可以查询业务控制点以获得路由一次呼叫所需信息。
信令连接控制部分（SCCP）
为网络内的本地服务，提供地址处理服务，比如全局码。SCCP可以以两种版本获得：仅无连接和面向连接外加无连接。
信令数据链路
被用来连接SS7信令节点。在大多数国家，这些链路是56或者64Kbps数据设备。到智能外设的物理接口或者是T-1接口或者是E-1接口，也可能是V.35连接。
信号转接点（STP）
在网络交换机和数据库间中继消息的交换机。基于在SS7数据消息中获得的信息，它们把消息路由到正确的信令链路。
电话用户部分（TUP）
没有综合业务数字网（ISDN）支持的ISUP变体，主要使用在法国和中国。
时分复用（TDM）
在同一传输介质中同时传输多个话音或者数字信号的技术。TDM把每一个信号的bit组相互依次分隔开。每一组有其自己的时隙，并可以在收端被识别和提取。
时分多址（TDMA）
一种用在数字电话通信中的技术，可以把每一个电话信道分割成三个时隙以增加可以携带的数据量。
事务处理能力应用部分（TCAP）
用来通过SS7网络传输面向事务处理的数据。为了诸如GSM-MAP和IS-41应用，TCAP实现了标准远程操作服务单元（ROSE）服务。这些应用提供了智能网业务，比如所属位置寄存器或者短消息服务。
非结构辅助业务数据（USSD）
USSD支持在GSM网络信令信道上信息的传输。USSD提供基于回话的通信，使得大量的应用成为可能，比如预付费漫游和聊天。
访问位置寄存器（VLR）
有移动运营商来维护以跟踪在运营商所属区域漫游的用户的一个本地数据库。
语音over Internet协议（VoIP）
VoIP技术使得作为Internet或者其它IP网络上的数据包的语音信号实时传输成为可能。
白名单
一个呼叫者列表--由他们的电话号码识别--他们可以被允许和用户建立呼叫。用户产生列表，当地电话公司实现列表。白名单和和黑名单恰恰相反。
本文档内的所有信息都与Dialogic产品一起提供。本文档并不授予任何许可。除了在Dialogic的销售条款和条件中提供本文档，Dialogic没有其他任何义务，Dialogic不做任何有关销售和使用Dialogic产品的授权。
Dialogic? 产品并非为医疗、生命维持等应用而设计。Dialogic可以在不通知的情况下随时修改规范或产品描述信息。
[ 全文英文版
]
|
