■ 介 绍
本文介绍Windows*操作系统下使用5.1.1发布版本特征包1，具有Dialogic® Dialogic®
或者 Dialogic® NetStructure™ 板卡的Amtelco多机箱互联卡的使用方法和基本的建立过程。
本文提供了一起使用Amtelco和Dialogic板卡的步骤，开发商需要扩展这些概念以满足特定解决方案的特定需要。而且，本文没有讨论多机箱之间的通信，而这是特定解决方案所需要的。
需要注意的是本文中讨论的服务器是指至少一个Amtelco和Dialogic板卡，一个系统是指使用Amtelco光纤环路连接的一组服务器。
■ 问 题
基于Windows操作系统的Dialogic® 系统5.1.1发布版本特征包1软件允许通过CT总线多个板卡共享资源。然而，Dialogic却没有提供跨服务器共享CT总线的机制，实现这种功能需要一种可以跨服务器进行CT总线连接。其中一个可行的解决方案是使用Amtelco
XDS*系列多机箱互联卡。当然也可能有其他的选择，但是目前没有艰苦的开发工作的前提下，很少有能提供这种功能的产品。Amtelco产品是价格较低而且性能良好的产品。
多机箱互联卡使用一个光纤环路共享CT总线，这样允许多个机箱功能如一，从而可以增加密度，共享各种资源。
Amtelco和Dialogic板卡的安装步骤，请参考您产品附带的安装说明书。
■ 系统配置

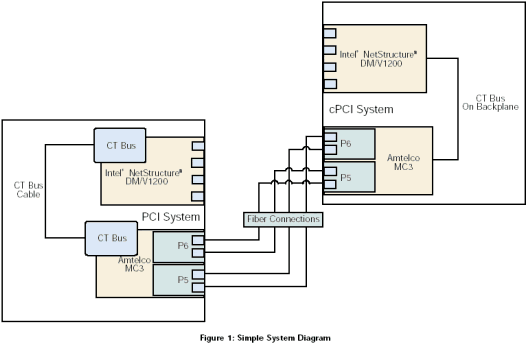

该配置由两个服务器组成，其中一个配置成主机，另外一个配置成客户机。主机通过光纤环路为整个系统提供时钟，客户机则通过光纤环路得到时钟。对于主机服务器，Amtelco卡需要在Dialogic®
Dialogic® 配置管理器（DCM）中配置成为CT总线时钟客户端，对于客户端系统，需要在DCM中配置成为CT总线的主控端。
■ 板卡安装
开始安装板卡之前需要参考每个板卡的安装手册，注意：在PCI系统中，所有的Dialogic和Amtelco卡需要用一个CT总线连接起来。板卡之间的连接失败将导致板卡之间没有通信联系，这种问题不会在CompactPCI*平台中产生，因为CT总线是背板的一部分，而不是一个额外的线缆。

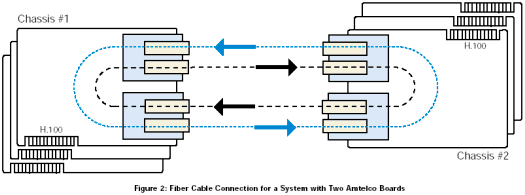

所有系统中的服务器都已经配置完成后，Amtelco卡使用标准带有SC连接器的光纤互联。在只有两个服务器的系统中，光缆连接如图2所示。为了能增加服务器的数量，断开P5－P6线缆对，从机箱1的P5到新联入的机箱的P6插入新机器，从新机器的P5到机箱2的P6进行连接，系统之间可以相距2000米。
■ 使用DCM配置CT总线
配置Dialogic板卡
启动Dialogic Dialogic配置管理器（DCM），根据每一个板卡的说明书配置Dialogic板卡。
配置Amtelco板卡
在DCM中，从激活菜单中选择添加设备，显示下列对话框。

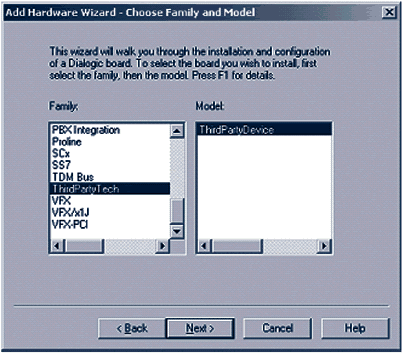

选择产品系列中选择第三方，在模型清单中选择第三方设备，然后单击下一步。

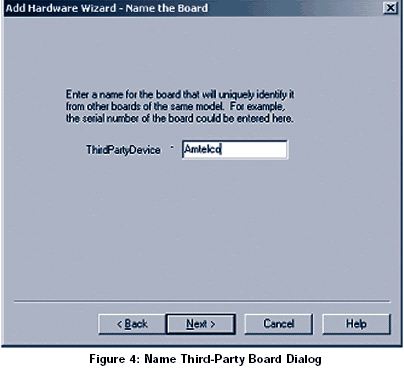

然后，键入需要配置的设备名称（例如：Amtelco），然后单击下一步。

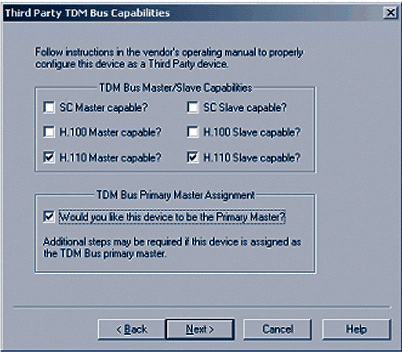

现在需要选择合适的TDM总线的功能，对合适的类型（对于PCI，选择H.100，对于CompactPCI，选择H.110），您需要选择主选项和客户端选项。如果该设备将要为CT总线（客户端服务器）提供主时钟，选中TDM总线主控制选项，然后单击下一步。图5显示的是CompactPCI服务器在系统中配置为客户端服务器的选择。

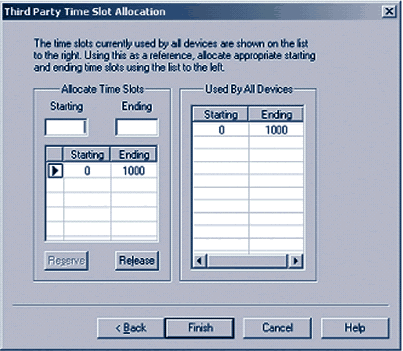

图6中的对话框为Amtelco卡使用而保留的时隙。可以保留的范围是0－4095，DCM可以判断可以提供给Dialogic板卡的时隙，如果为Amtelco保留太多的时隙，留下很少的时隙用于安装Dialogic板卡，Dialogic软件将不能完成启动。
在一个应用中可以使用NCM API动态分配时隙，本文档规定键入0为最小值，键入1000为最大值。然后点击保留，时隙范围便显示在清单中了。
注意：您需要满足Amtelco板卡的时隙要求，例如，如果有5个DMN160TEC卡安装在机箱中，而且每个卡需要480个信道的高密度。这样对Dialogic板卡需要2400个时隙，这时仅剩下1696个时隙可以为Amtelco所用，必须限制全双工的数量。因此，如果您需要所有的信道工作在全双工模式，必须限制为4个DMN160TEC卡，或者限制为1920个时隙。

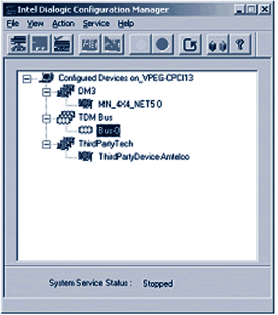

为完成配置，单击完成。DCM显示第三方设备，如图7所示。
■ 配置CT总线的时钟特性
配置完Amtelco板卡以后，服务器的时钟信息便已经正确配置了。下面的信息是提供这些设置的参考和验证。为了能验证和改变时钟信息，右键单击RDM总线设备，选择属性。
图8所示为系统中的客户端服务器配置。Amtelco板卡配置主控方，这样从光纤环路下来的时钟发送到CT总线，并可以被服务器中的其他板卡使用。

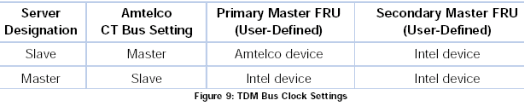

图9列出了系统中的主控服务器和受控服务器的TDM总线的时钟设置，
CT总线时钟故障恢复
时钟故障恢复是一种时钟故障或者T－1或者E－1网络告警时CT总线的时钟资源的重新载入机制。
在本文档的配置描述中，如果主控服务器失败，CT总线时钟将由副控服务器上的Amtelco卡的内部晶体震荡时钟提供。结果，CT总线上的时钟便会导致公共网络的不同步，光纤环路丢失。为了能够恢复光纤环路，重启主控服务器。如果不行，可以重新配置一个受控服务器为主控服务器，然后重启。目前，时钟故障恢复功能只有Dialogic，Dialogic的基于Linux的6.0发布版本可以支持，该版本提供了一个用于动态改变CT总线时钟配置的运行、维护和管理（OA&M）API。
■ 启动系统
启动顺序
系统中的服务器启动顺序十分重要。主控服务器由于提供给MC3光纤环路时钟，必须首先启动，如果主控服务器没有启动，则没有时钟，其他系统会立即使用第二个时钟主控启动时钟故障恢复，一旦系统启动时钟故障恢复，应用将得不到光纤环路，因为MC3时钟没有和CT总线时钟同步。
您可以按照任何顺序启动系统，然而，Amtelco卡的光纤环路只有当主控服务器启动或者运行时才能正常运行。
配置Amtelco板卡

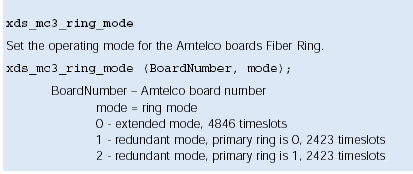

启动DCM之前，您必须利用Amtelco API执行一个应用配置Amtelco卡，以便为CT总线、光纤环路提供时钟信息，并且配置Amtelco光纤环路运行模式信息。光纤环路可以工作在扩展模式（4846时隙）和冗余模式（2423时隙）之下。

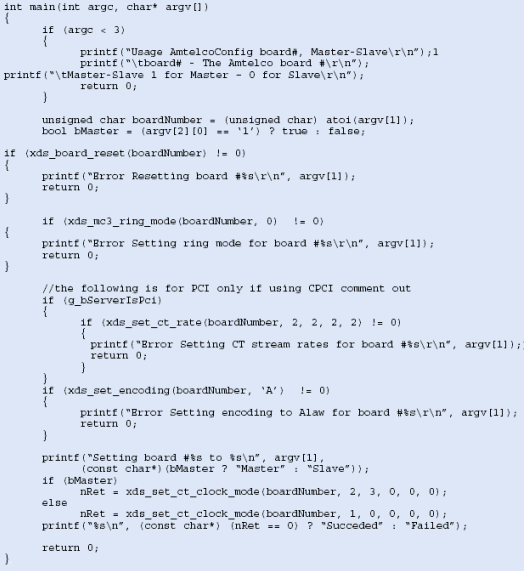

图10所示为配置Amtelco卡的配置代码示例，这个应用需要在每一个服务器上运行。

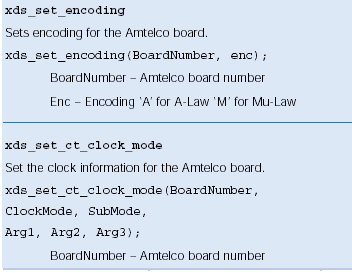

以下是这些配置应用API的详细描述，完整的描述请参见Amtelco编程手册。
注意：本文档没有没有涉及全部参数。
■ 启动系统
启动Dialogic服务器上的DCM由系统的主控选择确定，一旦主控服务器运行以后，所有的受控机可以同时启动。单击DCM上的绿色按钮（o），服务器将试图为DCM启动服务，当服务启动后，DCM的面板指示器依次显示为绿色。
■ 共享CT总线时隙交叉服务器

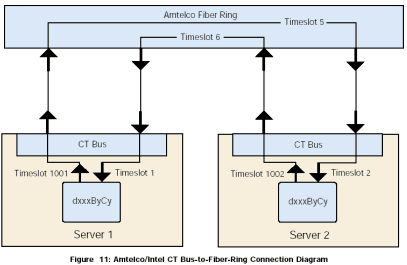

为了能够共享时隙，将本地服务器上的CT总线连接到Amtelco光纤环路，然后从光纤环路连接到另外一个服务器的本地CT总线。图11是一个简单图示，显示了一个服务器1上的中间设备(dxxxBxCx)到另外一个服务器2上的中间设备(dxxxBxCx)的连接。
使用xds_mc3_connect、xds_mc3_listen、and xds_h100_listen函数分配由Amtelco卡使用的时隙，xds_mc3_connect在光纤环路和CT总线之间创建一个全双工连接，所有的参数都可以在Amtelco板上得到。CT总线传输的参数是Amtelco卡将要传给CT总线CT的。

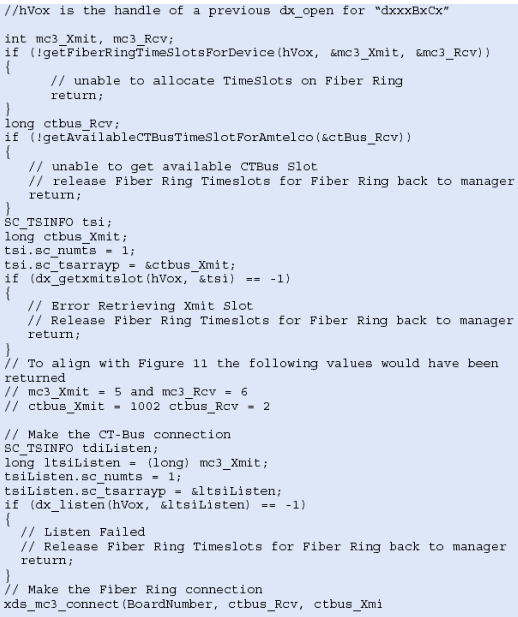

图12是服务器1上建立连接所需的代码示例，注意：xds_mc3_listen 和 xds_h100_listen函数不能以相同的方式看到连接，使用这些函数以前请参考API手册确信这些函数的功能。
■ 从Amtelco板卡接收消息
Amtelco卡使用消息和应用进行通信，这主要用来向应用报告时钟和环路故障。
缺省情况下Amtelco卡不向应用发送消息，应用必须调用sdx_msg_on函数请求消息发送。当用应用停止后，需要sdx_msg_off函数停止发送消息。（注意：如果运行多个应用监控板上消息，确信必须是最后一个应用调用sdx_msg_off函数）
应用通过调用sdx_msg_receive函数接收消息，在您的应用中等待消息必须使用不同的线程完成，这样可以尽快的报告错误。sdx_msg_receive函数是非阻断函数，这样Amtelco具有一个事件对象保护线程直到消息收到为止。这种线程保护将耗用CPU100％的资源。
为得到时间对象的句柄，应用需要调用AmtelcoAPI OpenEventHandle。该函数的实现安装由Amtelco作为源代码完成，应该包含到应用中。

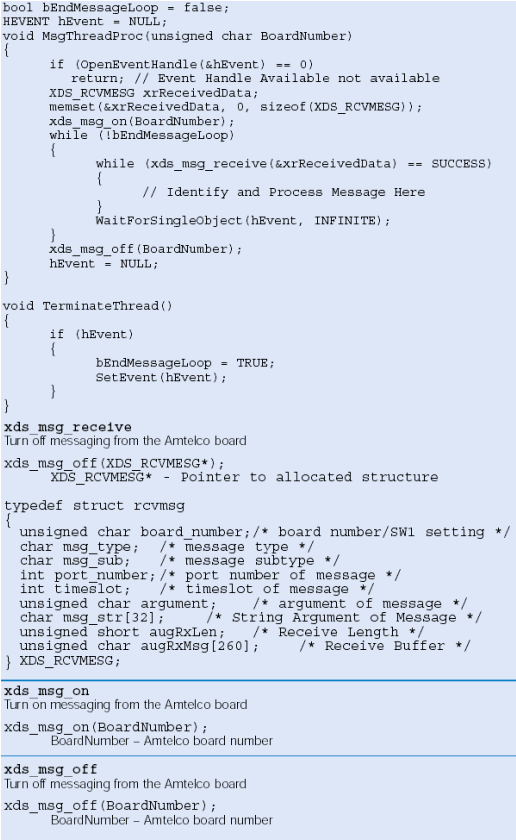

图13所示是从Amtelco卡上接收消息的基本方法，该函数由用于创建的线程调用，调用TerminateThread函数中止。
