VoIP语音电话的设计与实现

2002/11/27

　　Voice over IP是在IP网络上传输语音流量（例如，电话和传真）的技术，主要是一种软件特性，但是，要在Cisco2600/3600系列路由器上实现这个功能，必须首先安装语音模块VNM（Voice Network Module），VNM可以装两个或四个语音接口卡（VIC），每个接口卡都对应于与语音接口相关的特定信号类型。

1. 单机实现IP语音电话

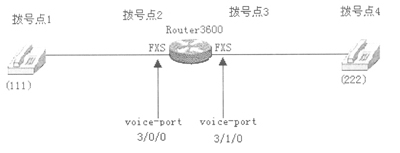

（1）在装有两个语音模块的3600路由器上实现IP语音电话（如下图所示）。

（2）基本配置

dial-peer voice 1 pots

destination-pattern 111

port 3/0/0

!

dial-peer voice 2 voip

destination-pattern 222

session target ipv4:192.16.12.1

!

dial-peer voice 4 pots

destination-pattern 222

port 3/1/0

!

dial-peer voice 3 voip

destination-pattern 111

session target ipv4:192.16.12.2

!

!

（3）配置概述

本实验是在Cisco3600 Router内部实现的，没有经过链路传输，所以不需要优化拨号点和网络接口的配置，只需配置拨号点：

● 要配置源和目标之间的所有连接，在voice port 3/0/0上输入下面命令：

dial-peer voice 1 pots

destination-pattern 111

port 3/0/0

!

dial-peer voice 2 voip

destination-pattern 222

session target ipv4:192.16.12.1

● 要完成在拨号点1和拨号点4之间的端对端呼叫，在voice port3/1/0上输入下面命令：

dial-peer voice 4 pots

destination-pattern 222

port 3/1/0

!

dial-peer voice 3 voip

destination-pattern 111

session target ipv4:192.16.12.2

2. 路由器间实现IP语音电话

（1）站点A有一个Cisco3600路由器，站点B有一个Cisco2600路由器，它们通过DCE/DTE V.35电缆背对背地连接起来。在每个路由器中安装了一个含有一个VIC-2FXS的NM-2V，提

供两个模拟电话的连接。

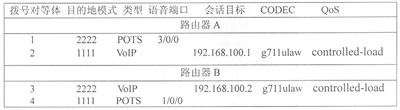

（2）创建并实现拨号方案

（3）基本配置：

站点A的基本配置见清单1（站点B的基本配置略）。

清单1 站点A RouterA的配置

Current configuration:

!

version 12.0

service timestamps debug uptime //设定Debug跟踪日志显示其时间

service timestamps log uptime //设定看Log时显示其时间

no service password-encryption //口令不加密

!

hostname router_A

!

enable password cisco

!

username router_A password 0 cisco

!

!

!

!

ip subnet-zero

no ip domain-lookup

!

!

!

!

voice-port 3/0/0

echo-cancel coverage 16 //启动回声消除功能

!

voice-port 3/0/1

!

!

dial-peer voice 1 pots //定义拨号对等体到语音物理端口

destination-pattern 2222 //定义电话号码

port 3/0/0 //定义电话号码

!

dial-peer voice 2 voip //定义拨号对等体到语音

destination-pattern 1111 //为拨号对等体分配电话号码

req-qos controlled-load //在分配带宽时，RSVP确保即使带宽发生拥塞与过载时，数据流也能得到优先处理。

codec g711ulaw //拨号点的语音编码速率—64000bps

ip precedence 5 //IP优先级，５为关键

no vad //禁用语音活动检测

session target ipv4:192.168.100.1 //定义Voip路由，为对端的IP地址

!

!

interface Ethernet0/0

no ip address

no ip directed-broadcast

shutdown

!

interface Serial0/0

ip address 192.168.100.2 255.255.255.0 // S0/0的IP地址

no ip directed-broadcast

no ip mroute-cache

no fair-queue

clockrate 2000000

ip rtp header-compression //配置RTP头压缩器

ip rtp compression-connections 25

ip rsvp bandwidth 1000 320

!

interface Ethernet0/1

no ip address

no ip directed-broadcast

shutdown

!

ip classless

ip route 192.168.100.0 255.255.255.0 192.168.100.1

no ip http server

!

line con 0

transport input none

line aux 0

line vty 0 4

login

!

end

（4）配置概述

根据公共的功能，站点A的配置分为4个不同的部分。第1部分在清单2中描述，它为日志和调试命令启用时间标记，为路由器指定一个主机名称。

清单2 站点A的配置的第1部分

version 12.0

service timestamps debug uptime //设定Debug跟踪日志显示其时间

service timestamps log uptime //设定看Log时显示其时间

no service password-encryption //口令不加密

!

hostname router_A

!

enable password cisco

!

username router_A password 0 cisco

!

　　第2部分在清单4中描述，它提供语音连接的实质内容，语音端口简单地标识它们连接到的设备。拨号对等体1把电话号码分配给物理语音端口，拨号对等体2定义VoIP呼叫到站点B。在语音端口3/0/0上启动回声消除功能。IP优先级设置为5，设置资源预留协议RSVP为controlled-load，确保即使带宽发生拥塞与过载时，数据流也能得到优先处理。而且因为多余的带宽，语音活动检测被禁止了，并为拨号点配置了语音编码速率—64000bps。

清单4 站点A的配置的第2部分

voice-port 3/0/0

echo-cancel coverage 16

!

voice-port 3/0/1

!

!

dial-peer voice 1 pots

destination-pattern 2222

port 3/0/0

!

dial-peer voice 2 voip

destination-pattern 1111

req-qos controlled-load

codec g711ulaw

ip precedence 5

no vad

session target ipv4:192.168.100.1

！

　　第3部分在清单5中描述，它配置路由器上的网络端口。串口0/0连接到DCE V.35电缆，为串行接口增加clockrate接口配置命令。为语音配置RSVP保证在网络中获取特定的QoS。配置RTP头压缩连接的数量为25。

清单5 站点A的配置的第5部分

interface Ethernet0/0

no ip address

no ip directed-broadcast

shutdown

!

interface Serial0/0

ip address 192.168.100.2 255.255.255.0

no ip directed-broadcast

no ip mroute-cache

no fair-queue

clockrate 2000000

ip rtp header-compression

ip rtp compression-connections 25

ip rsvp bandwidth 1000 320

!

　　第4部分如清单6所示，完成整个配置，它分配一条静态路由到站点B的网络（192.168.100.0），在这个简单环境中，不要求IP路由协议。

清单6 站点A的配置的第4部分

ip classless

ip route 192.168.100.0 255.255.255.0 192.168.100.1

no ip http server

!
