BICC和GCP信令对7号信令网的影响

张静 2002/08/30

　　WCDMA是基于第二代移动通信GSM/MAP网络的宽带CDMA体制，是GSM网络运营商优选的标准，目前已经有许多移动运营商选择WCDMA作为3G移动网络的标准。

　　网络的分层结构是WCDMA系统与GSM系统的区别之一，许多正在使用的网络都可以称为“垂直化的集成网络”。垂直化的集成网络集成自己的协议、节点和终端设备，电话和数据业务一般是分开的。第三代网络已经开始考虑采用分层结构。在网络中采用分层结构，网络中的每一层都可以自己决定前进的步伐，与网络其他层相互独立，不受制约。在这种模式下，运营商可以更好地利用新技术与应用提供商合作，为用户提供更多的业务和服务。

　　3G网络的水平化结构，意味着对所有类型的业务使用同一个传输网络——连接层，连接层传输和处理用户数据和控制数据。控制层是整个网络的灵魂所在，具有业务智能。控制层的节点通常被称为控制服务器，主要功能是提供呼叫控制功能，如呼叫建立、切换等等。但是控制层不负责控制承载的建立，而是由连接层来完成，这一点是GSM网络和3G网络的不同之处。

　　BICC和GCP信令

　　控制层要满足两种要求：

　　控制服务器(即媒体网管控制器MGC)必须能控制远端MGW，3G网络中MGW和MGC可以不在一起，甚至在不同的城市；

　　控制服务器之间必须能交换信息，以便建立端到端的呼叫。

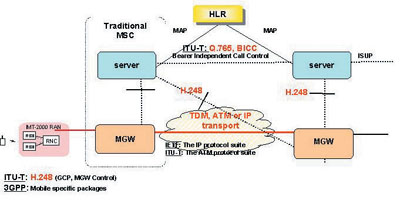

　　传统的信令系统不能满足上面的要求。以ISUP为例，一个消息中总会有一个电路识别编码(CIC)作为参考，用来指示此消息用于哪个物理信道。如果传输和控制是分离的，呼叫独立于传输，ATM或IP就没有指定信道，不能使用CIC来指定传输信道。这时，3G网络需要采用BICC和GCP信令完成上述任务。BICC在MSC服务器之间交换呼叫建立的信息，GCP在MSC服务器和MGW之间交换承载建立的信息（图1）。

　　BICC

　　BICC（承载独立呼叫控制）可以用于承载任何分组网络的环境中，如ATM、IP或其他技术; 但目前BICC只定义了ATM和IP为承载技术。其中，BICC完全支持PSTN/ISDN的全套业务，包括补充业务。

　　BICC可以在控制服务器之间交换呼叫控制信息，如被叫号码和业务需求; 另外，BICC也可以传送与承载相关的信息和选择的MGW标识号码，让下一个控制服务器选择MGW，并帮助建立承载。

　　GCP

　　控制服务器为了能在分层网络中控制远端的MGW，使用了GCP（网关控制协议）。GCP可用来控制承载的建立，控制MGW中的资源，如回声抑制器、编解码器和语音通知机等。

　　IETF与ITU-T合作开发了GCP协议，ITU-T将GCP称之为H.248，而IETF称之为媒体网关控制协议(MEGAGO)。尽管两个标准化组织各自给了GCP协议不同的名字——H.248 和RFC3015，但它们的内容是完全一样的。

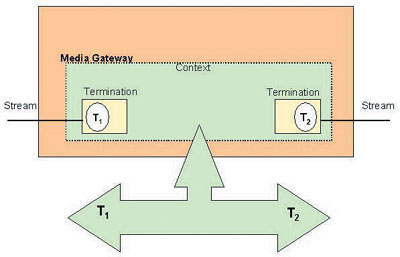

　　H.248工作在主从模式，并定义了连接模型（参见图2）。连接模型中有终端、流以及上下文。终端是出/入分组网络的媒体流的连接，它允许信号应用到媒体流上，如发送忙音; 也允许从媒体流中接受发生的事件，如收到DTMF信号。上下文则是将终端上媒体流混合并桥接在一起，并描述媒体流之间的关系。

　　在呼叫建立过程中，GCP协议通过命令建立终端，描述终端的属性，控制在MGW中的资源。

　　信令传输

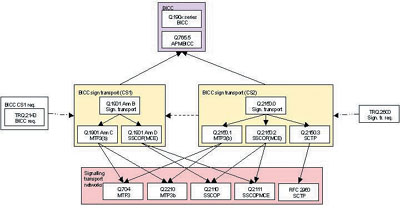

　　当前网络中的SS7信令的下3层采用MTP，而BICC和GCP定义了多种传输技术。图3是BICC协议所支持的各种传输技术。

　　BICC规范中定义了BICC使用信令传输转换器(STC)层来传输信令消息。 Q.2150.0 描述了通用的STC业务，不同的STC业务在Q.2150.X中被定义。由此看出，BICC可以利用现有的STM、ATM和IP来传输。

　　H.248也定义了几种传输技术，H.248附件I定义了用ATM作为传输、附件H定义了使用SCTP传输的技术。

　　对现有7号信令网的影响

　　BICC和GCP是第三代移动网络中必不可少的信令，由于BICC和GCP支持ATM和IP承载网络，许多厂商都侧重开发ATM和IP传输技术，因为信令和承载使用同样的传输技术使网络设置更加方便。

　　目前我国的移动7号信令网已有很大规模，有成对的HSTP和LSTP。未来几年逐渐开展3G移动业务后， GSM网络的业务也可以逐渐连接到3G核心网络中，GSM也会支持分层网络，使用比STM更经济的IP传输技术，原来7号信令网络中的流量就会逐渐减少。与此同时，原来GSM网络中的MAP、ISUP等也会逐渐向IP传输过渡。

　　在设计3G的7号信令网络时，运营商需要考虑3G网络信令对传输的要求; 在提供STM传输的同时，还要考虑采用服务质量高、稳定、实时的分组传输技术来传输信令，为将来采用新技术进行技术准备; 在选用STP时，需要考虑设备的平台是否适合分组技术、是否能够升级到支持ATM或IP，因为第三代技术离我们已经不再遥远。
