吉林邮政电视会议室

2003/12/09

　　吉林省邮政管理局是国家重要的邮政运营商，为了提高工作效率，适应现代化办公的环境需求，要对会议室进行视频AV系统的多功能建设，设计要求应能体现当今信息时代最先进的气息。要能够满足一般工作会议、新闻发布会、记者招待会、产品展示会、学术交流会、远程点对点或多点视频会议及培训的需要。

　　考虑到邮政系统的特殊性，直真视通科技有限公司为吉林省邮政管理局架构系统时首先考虑了会议室系统的高度可靠性；其次为保证平时系统内频繁的远程会议，要求会议室与电视会议系统结合紧密，操作集中、逻辑简单；本会议室也是管理局的对外窗口，同时也要兼顾单位平时的工作需要，这就要求会议室系统有高质量的频、音频效果及技术特色。

　　概括起来，该会议室由以下几个子系统构成：

　　会议发言和讨论系统（甲方原有PHILIPS DCN数字发言系统）

　　全方位，多角度专业演播厅摄像系统（PHILIPS广播摄像系统）

　　Panasonic AV-E300 3-CCD专业级彩色摄象机移动视频采集。

　　双大屏幕背投显示系统（SONY高亮度投影机+DNP背投屏大屏幕显示系统）

　　超薄等离子屏辅助显示系统

　　系统信号多级处理系统（Autopatch、Extron信号分配系统）

　　智能集中控制系统（AMX集中控制系统）

　　音响扩声系统（ERIC、TOPS等专业会议扩声系统）

　　电视、电话会议系统（PICTURETEL、POLYCOM、GENTNER产品）

　　专业视频会议主席台三基色灯光系统。

　　因此，直真视通选用国际领先厂商的最先进的系列产品，统筹设计，包括PHILIPS会议摄像系统、SONY公司高亮度LCD投影机、美国Panja（AMX）先进的智能中央控制系统、Autopatch专业音视频矩阵系统、Extron 数字信号处理器、DNP高对比度宽视角背投幕，松下交互式触控智能白板，富士通等离子显示屏，及由电动窗帘、电动摄象机升降架等多种先进的可选择的设备组成的环境保证系统。

　　随着信息化的发展，传统音、视频处理已经由模拟转向数字化，DCN会议和讨论系统可有效地消除传统会议的杂音、干扰、串音，布线方便灵活、容易扩充，扩展的数字全方位，多角度专业演播厅摄像系统更是视频会议不可缺少的；而SONY公司超高亮度LCD投影机，可以在正常会场环境照明的情况下，投射清晰的视频和电脑图象，真彩重现功能，人像效果达到完美。多种不同焦距的镜头设计，可使安装更灵活，与装修完美融合。

　　美国Panja(AMX)系统是全美首选的中央控制系统，兼容性最强，被广泛应用于各种会议场合，与其他系统相比，控制反应更快，而且完全的中文汉字支持，更加切合中国用户。特别说明的是，所有该系统软件的设计、开发均由我公司独立完成，故我公司提供的AMX控制系统不仅可完成对本地音视频设备、环境进行控制，而且可完成会议电视设备的集中控制，特别还可通过网络对远端会场的设备进行控制。从而保证了集控系统在投入使用后的升级、扩展、改制、维护等一系列工作，也有力地保证了与电视会议系统的有机统一。

　　主显示系统采用两个120英寸DNP背头屏，在主席台正后方，用于电视会议显示远/近端图象，或在开本地会议时显示主讲人及课件，还充分利用了投影机本身的数码放大功能，可以拼接显示整幅视频图像，不仅省略了昂贵的图像处理器，而且达到了美观、大气的效果；同时，为方便主席台人员观看（主席台背对投影屏）我们在主席台对面放置了2台42寸等离子屏，为方便后排人员观看我们在后面两侧安装了2台42寸等离子屏；采用两台PHILIPS LTC 0829摄像机，分别对主席台及会场全景进行拍摄，并能与会议发言系统结合、实现发言人视频图象自动跟踪功能的快球，真正做到电视会议"闻其声、见其人"。音视频矩阵可以使会议电视信号、DVD、录像机等视频可以任意的输出到大屏幕、会议电视、监视器等显示设备。专业扩音系统可以满足大会、演讲、讨论、影院等多种不同的声场要求；再加上环境灯光智能控制，使整个会议过程自然舒适。控制室内为控制人员设置了PC机一台，用于集中对会议系统的操作；高品质彩色监视器3台，用于监控本地及远端图象信号；6"无线控制器为参会者提供控制权，用于全面控制整个会议室的设备，系统和环境。主席台正前方设置专业级高清晰摄象机松下E300，主席台正后方设置高清晰PT970主镜头，用于高品质主席视频采集。另外在主席台最左侧设主讲台，并配置了完善的信息插口和设备。

　　会议室扩声系统主要是会议人声扩声模式。会议扩声系统又分为三个扩声区域：主扩、环绕、天花补声。其中主区域为中心会场区，作为整个会议系统的中心，其重要性是显而易见的。为了最大限度的提高设备的使用效率，并且方便使用人员进行控制，简化调音人员的工作程序，提高工作效率我们将各部分的音视频及其他多媒体设备采用集中控制。

　　集中控制音频部分采用调音台进行混音，会议室的话筒信号先通过数字会议主机进行处理，混合为一路信号后输入到调音台。调音台通过编组对信号进行处理后将不同编组的音频信号输出到相应的周边设备，最后由放大器进行放大后通过各自的扬声器系统进行播放。

　　会议话筒选用PHLIPS DCN数字会议系统，其特点是拾音效果明显，保真度高；反应灵敏，抗反馈能力强，广泛地应用在各种高档会议场所，并且获得了用户高度的赞扬和充分的信任，是经得起考验的优质产品。另外，会议室配备无线手持MIC和无线领夹MIC各一个（电视、电话会议室多一套）。

　　会议室主音箱我们选用了美国ERIC ACS-2015扩声音箱，具有同轴音圈单元，安装在一个细小和典雅的柱型箱体内，从而产生了在整个聆听区域内所有频率的极其均匀自然的声音覆盖，使与会者的声音清晰明亮；为了使整个会场的频响更加均匀，我们在周边设备中选用了均衡器对声场进行修饰，它还能起到抑制啸叫的作用；为了最大限度的抑制啸叫，我们选用了最先进的数字反馈抑制器，它可以自动对多达20个反馈点进行抑制，并可以储存多个不同场景的工作模式；其他周边设备还选用了压限器、效果器：

　　压限器可以保护音箱在大功率下不至于烧毁；

　　效果器可以对声音进行润色和处理，使声音更加丰满；

　　信号源部分选用了DVD机、录象机、双卡录音机、UHF波段双手持无线话筒、UHF波段双领夹无线话筒。鹅颈话筒带有开关，所有话筒先经过自动混音台自动拾取音频最大的音源进行扩声，从而减少了啸叫的可能。

　　亮丽的超大画面、纯正的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。随着信息时代的到来，计算机多媒体技术的迅猛发展，网络技术的普遍应用，大到指挥监控中心、网管中心的建立，小到视频会议、技术报告及讲座的进行，对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈，考虑到吉林省邮政管理局办公楼会议室的重要性、实用性及对于高可靠性的特殊要求，我们选用了SONY PX32 LCD投影机。

　　由于电视会议室的整个系统操作涉及多个子系统的协调动作，因此，集中控制系统的加入变得极为必要。

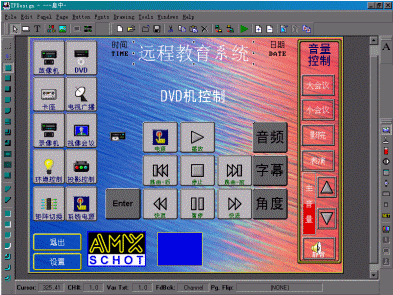

　　智能化的中央控制系统则可以把会议室中所有设备的操作集于一身，使设备有机地结合在一起，大大简化系统之操作，轻松控制整个空间从环境到内容的各个方面，就如同所有的系统设备一下子变成一台设备一样，从而可以节约时间提高效率。AMX集中控制系统就是一类可以集对音频、视频、环境电子系统控制于一身的专业控制系统。只需通过一块控制面板-LCD触摸屏或按钮式面板，就可以对所有设备进行实时控制。汉化的操作界面，按键多采用图标，形象易懂，操作简单，既使是第一次使用，也能轻松自如地对所有设备进行操作。例如：当您需要将某一系统的数据、资料、图像投放到投影机、监视器上时，您就可以轻轻点击一下相关系统提示的图标的按键，然后中央控制系统将自动跳到该系统的控制界面，并自动将该系统的信号切到投影机、监视器上。同时，对会议室内的环境状态进行调整：屏幕自动落下，窗帘自动关上，荧光灯或射灯关闭，并将光照强度自动调低等等。

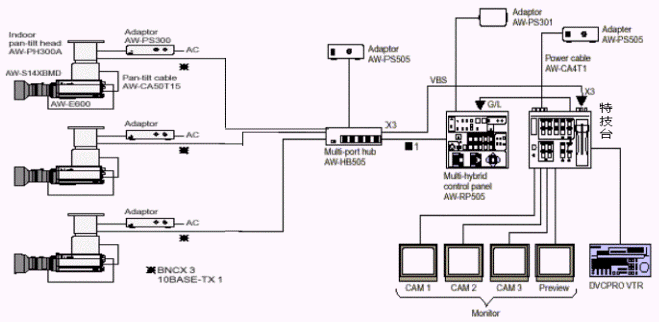

　　移动摄象机采用的松下E300摄像机是一款广播级摄像机，水平分辨率：800线，最小照度：1.5lux信噪比：60dB。我公司在国家邮政总局直播室成功应用过此款摄像机，效果非常好。系统连接图如下

　　整个摄像系统，不仅可以通过控制台控制，还可以通过RS232 由中控和计算机进行控制，另外，每个摄像机还有10个预制位，可充分满足用户需要。另外，为保证视频源的高质量，我们对每个摄像机专门配备了Y/C输出的板卡。

　　为了使会议室的设备协调一致，能满足视音频输入输出的多样性和随意性，我们在系统中采用了专业级的AUTOPATCH音视频矩阵。音视频矩阵可以使会议电视视信号、DVD、录像机等视频可以任意的输出到大屏幕、会议电视、监视器等显示系统。特别是在我们的电视会议室我们可以将室内的任何视频信号通过矩阵切换到会议电视传送到其他会场，可以使其它会场从多角度观看到本会场的画面和视频设备播放的内容。AUTOPATCH音视频矩阵是美国专业级的切换系统，广泛运用于会议、监控和多功能场所，具备BNC复合视频输入、平衡和非平衡音频输入，400MHZ的带宽完全多路视音频的同时切换。AUTOPATCH矩阵具备RS232控制口，可以通过中央集中控制系统对矩阵进行远程控制，这样在未来扩展集中控制功能时不存在问题。

　　系统还包括网络视频广播系统，可将视频会议的内容在局域网范围内实时广播，我们采用PictureTel的 StarCast软件包。将局域网中的PC机转变为一个虚拟TV节目广播站。Viewer为客户端的接收。StarCast Multicaster利用组播技术，将视频文件通过局域网直接传送到桌面电脑中。它可以让成百上千个用户同时看到自多个频道传送来的实时的多媒体内容、同时用户可以在多个频道间随意选择切换。

　　"功能强大而使用简单，组成繁杂而有机统一"，这是科技赋予这个时代的，也是我们交给用户的。
